Проведение неразрушающего контроля
Наша аттестованная лаборатория занимается проведением неразрушающего контроля (дефектоскопии) следующих видов – ВИК, УК, РК, ПВК, ПВТ, ВК, ТК, ЭК. Перечень услуг приведен ниже.
Смотрите также: Свидетельство об аттестации лаборатории НК, Прайс-лист услуг по контролю, Примеры заключений.

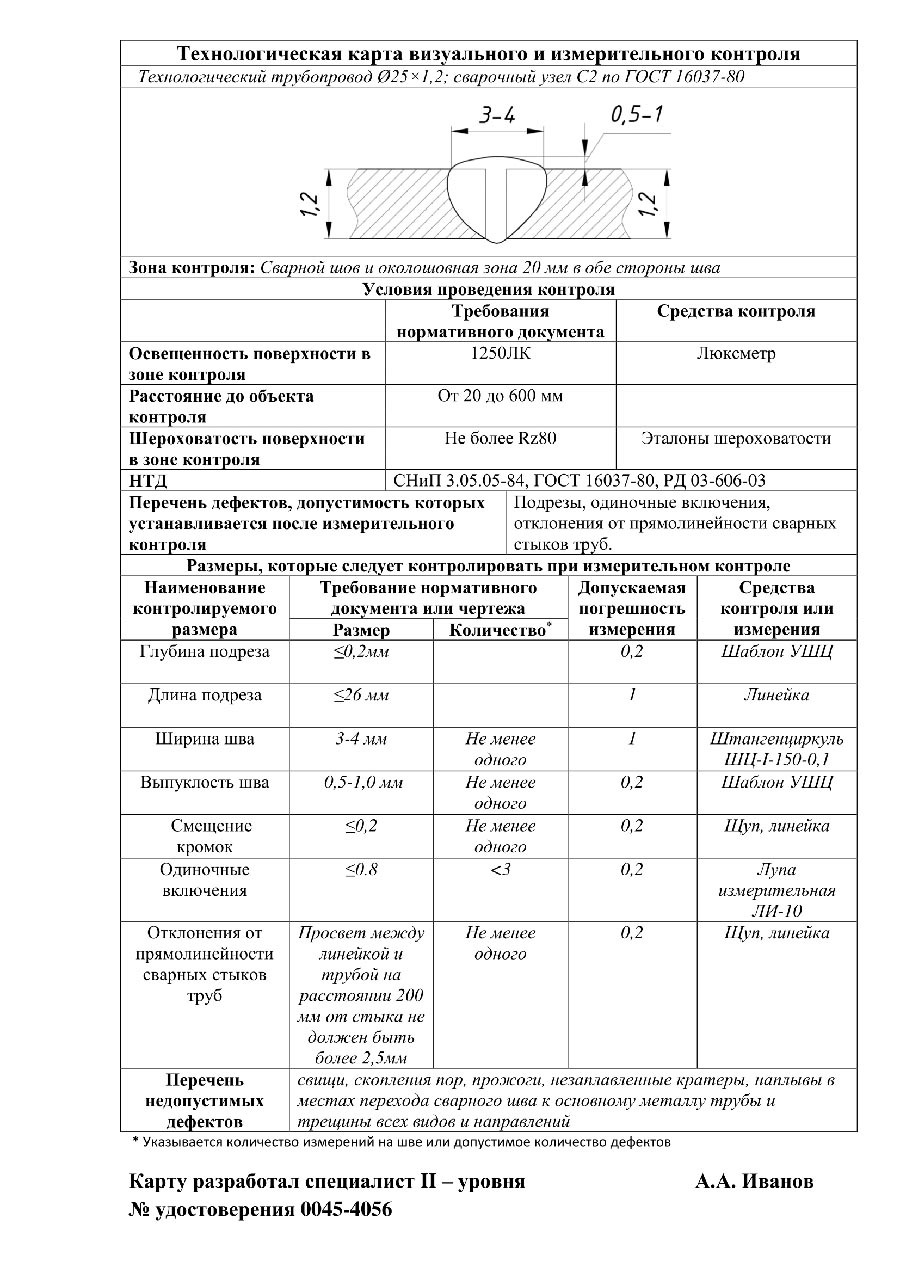

Мы также занимаемся разработкой методик и технологических карт по НК. Имеем лицензию на проведение ЭПБ.
Проведение неразрушающего контроля выполняется с соблюдением порядка и требований нормативных актов и технической документации. Работы по НК проводятся дефектоскопистами, аттестованными на II и III уровни по соответствующим методам и имеющими всё необходимое оборудование. Поверка и калибровка рабочих средств НК проводится под контролем собственной метрологической службы. Работы на объектах крупных госкомпаний, ведущих собственные реестры, в том числе РОСАТОМ, ПАО «Газпром», ПАО «Транснефть», проводится только с использованием оборудования, имеющего все необходимые заключения и свидетельства.
Для каждого нашего объекта разрабатывается отдельная схема контроля, основанная на анализе руководящих документов и особенностях самого ОК. По результатам контроля составляется заключение с подписью ответственного дефектоскописта и печатью организации. При необходимости, возможна комплексная работа, включающая в себя проведение контроля вместе с разработкой методик и согласованием технологических карт.
Среди типовых объектов и видов контроля можно выделить:

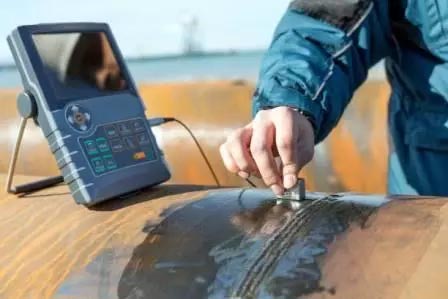

- Неразрушающий контроль сварных соединений и основного металла на объектах нефтяной и газовой промышленности в том числе трубопроводах и буровом оборудовании;

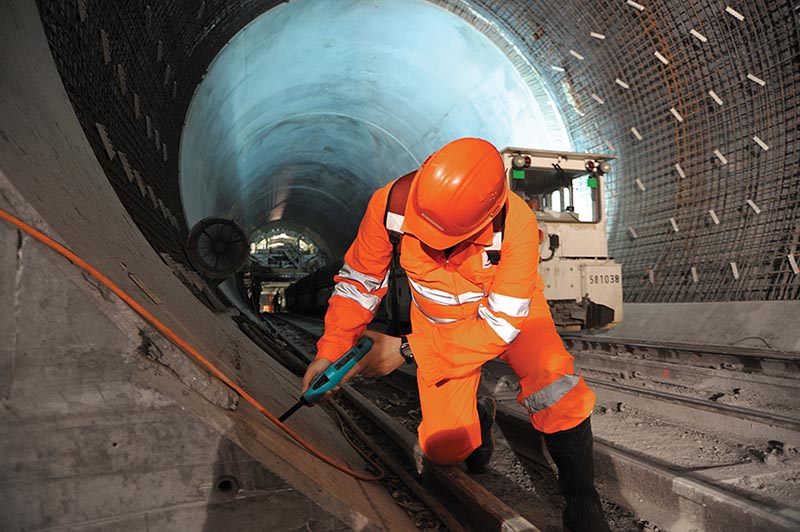

- Контроль строительных объектов - зданий, сооружений, мостов, и другие конструкции из кирпича, бетона и стали неразрушающими методами;
- Определение прочности бетона неразрушающими и разрушающими методами (скалывание ребра, отрыв, ударный импульс, упругий отскок, ультразвуковой контроль);

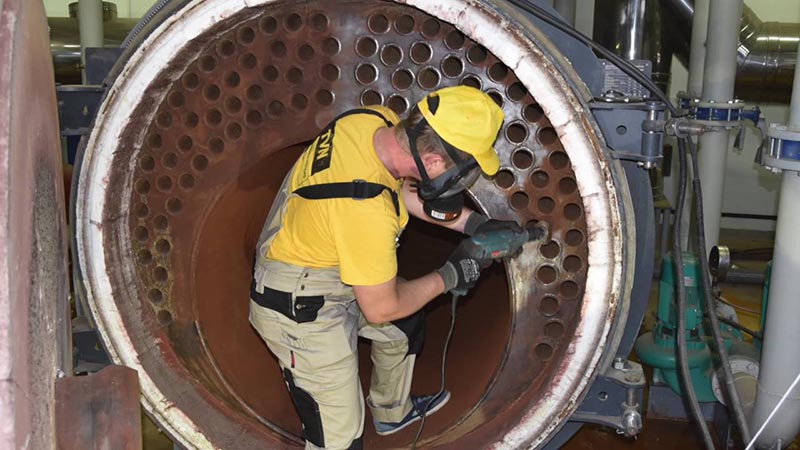

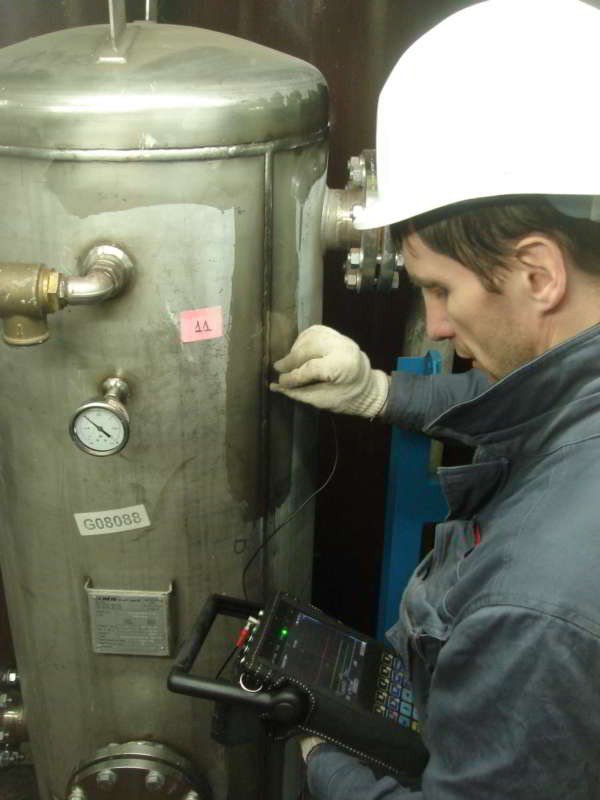

- Контроль оборудования, работающего под избыточным давлением: паровых и водогрейный котлов, сосудов и трубопроводов, работающих под высоким давлением;
- Подъемные сооружения в том числе краны, лифы, фуникулеры, манипуляторы, эскалаторы и подъёмные вышки;
- Объекты железнодорожного транспорта: подвижной состав, контейнеры, внутренние подъездные и крановые пути;

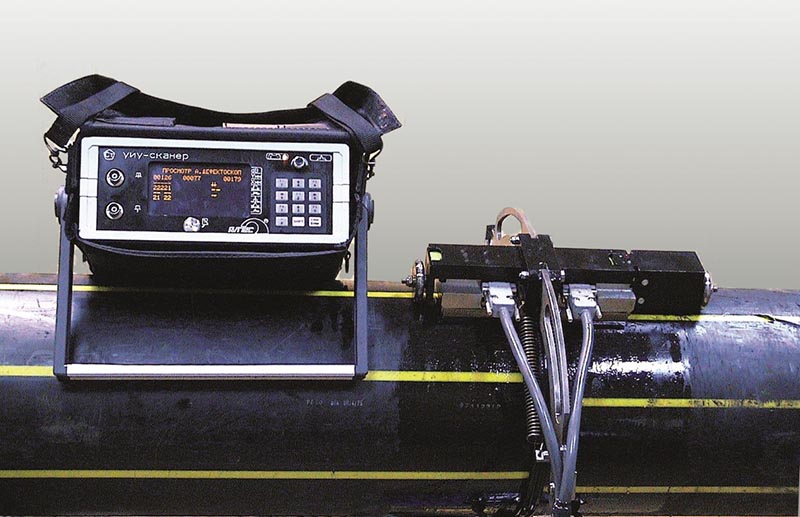

- Ультразвуковой контроль с применением классических и современных методов УЗК, в том числе метода фазированной решетки и TOFD;
- Радиографический контроль различных объектов, в том числе больших толщин, с использованием кобальтовых и других гамма-источников;
- Измерение шероховатости поверхности деталей и контрольных образцов, в том числе методом реплик;

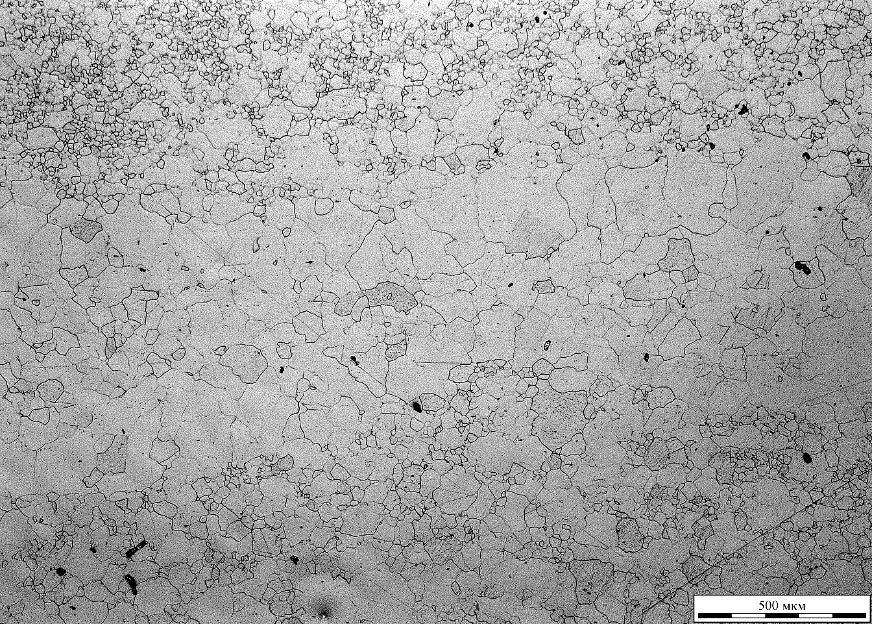

- Спектральный анализ, металлография, химический анализ металлов, сплавов и других объектов;
- Тепловизионное обследование зданий и сооружений, контроль воздухонепроницаемости при помощи воздушной двери;
- Телеинспекционное обследование трубопроводов, вентиляционных каналов и других полых конструкций современными эндоскопами;
- Измерение толщины покрытий (гальванических, изоляционных и других);
- Проведение контроля дефектоскопистами имеющими аттестацию по ПНАЭ Г-7-010-89, ОР-03.120.00-КТН-139-18, SO 9712, ISO 17024, EN 4179.
Объект контроля | Задача | Методы контроля | Отчет |
Бандажи вращающихся печей для термической обработки сыпучих материалов | Поиск внутренних дефектов | Ультразвуковой контроль | Отчет |
Фундамент и перекрытия административного здания | Определение прочности фундамента, толщины защитного слоя и диаметра арматуры перекрытий | Метод ударного импульса, магнитный локатор арматуры | Отчет |
Междуэтажные перекрытия бизнес-центра | Поиск пустот в бетонном перекрытии | Ультразвуковая томография с антенными решетками | Отчет |
Сварные швы строительных сооружений | Поиск дефектов по ВИК сварных соединений крыльца административного здания | ВИК | Отчет |
Балки и трубы обвязочного пояса котлована | Измерение толщины стенок, визуально-измерительный контроль и определение марки стали | Ультразвуковая толщинометрия, спектрометрия, ВИК | Отчет |
Шаровый кран газопроводной арматуры | Измерения толщины никель-фосфорного покрытия шарового крана | Вихретоковая толщинометрия покрытий | Отчет |
Сосуды пищевого производства | Измерения параметров шероховатости стенки сосудов | Измерение шероховатости профилометром | Отчет |
Изделия из листового металла | Контроль шероховатости поверхности после лазерной резки | Измерение шероховатости стационарным профилометром | Отчет |
Рычаг автоматической линии изготовления колёс | Провести магнитопорошковый и капиллярный контроль рычагов автоматической линии | Капиллярный и магнитопорошковый методы | Отчет |
Сварные швы имитации корпуса датчика | Провести капиллярный контроль качества сварных швов | Цветной капиллярный метод | Отчет |
Рабочее колесо с лопатками | Определение причин разрушения рабочего колеса двигателя | ВИК, Цветной капиллярный метод | Отчет |
Сварные швы элементов пожарного резервуара | Поиск сквозных течей сварных конструкций | Цветной капиллярный метод | Отчет |
Промышленные детали - валки и сектора | Магнитопорошковый контроль качества изделий | Магнитопорошковый контроль (метод приложенного поля), контроль шероховатости | Отчет |
Изделие тронк | Измерение твердости методом Либа с конвертацией в метод Бринелля | Измерение твердости динамическим твердомером по методу Leeb | Отчет |
Тепловой контроль нежилого помещения | Поиск теплопотерь двери, ворот, и вентиляционной вытяжки | Тепловизионный контроль | Отчет |
Трубные змеевики | Поиск сквозных течей полых змеевиков | Гидравлические испытания с люминесцентным индикаторным наполнением изделий | Отчет |
Заготовки железокобальтового сплава диаметром 30–70 мм | Провести НК партии заготовок железокобальтового сплава для выявления внутренних дефектов | Ультразвуковая дефектоскопия | Отчет |
Фрагмент лопасти ветряка, протяженностью 2 м | Провести УЗК лопасти ветряка после изгибной деформации | Ультразвуковая дефектоскопия | Отчет |
Узлы крепления, шасси и стойка легкомоторного самолета Cessna модель 182 | Провести НК силовых узлов и креплений самолета Cessna | УЗК, импедансный акустический метод, вихретоковый метод, цветная капиллярная дефектоскопия | Отчет |
Сварные соединения, узлов и механизмов лифта | Провести ВИК и УЗК сварных соединений шахты лифта | Визуально-измерительный метод, ультразвуковая толщинометрия | Отчет |
Рабочее колесо с лопатками | Провести неразрушающий контроль лопатки в месте ее приварки с целью выявления дефектов, приведших к разрушению. | ВИК, ультразвуковая дефектоскопия, капиллярный контроль | Отчет |
Колонны и балки строительных конструкций | Провести ультразвуковой контроль качества строительных конструкций | ВИК, Ультразвуковая дефектоскопия | Отчет |

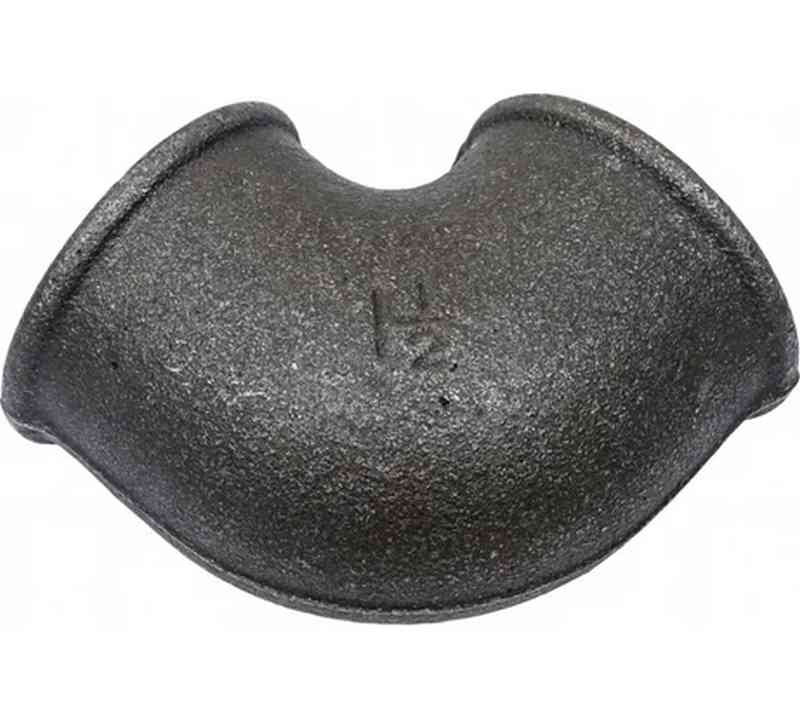

Чугунное литье марки ВЧ60, отвод и корпус | Провести УЗК по EN 12680-3 | Ультразвуковая дефектоскопия | Отчет |
Кислотостойкие емкости нефтяного хозяйства с толщиной покрытия 2100–2600 мкм | Контроль сплошности кислотостойкого покрытия горизонтальных емкостей электрическим методом. | Электрический контроль, электроискровой метод | Отчет |
Труба стальная электросварная прямошовная | Контроль покрытия труб | Электрический контроль, измерение адгезии | Отчет |
3 комплекта секций профнастила по 5 экземпляров в каждом | Контроль толщины покрытий и состава металла | Спектрографический контроль, Вихретоковый контроль | Отчет |
6 образцов металлорежущего инструмента | Химический анализ и контроль твердости | Измерение твёрдости ультразвуковым методом (по шкалам Роквелла и Бринелля), Спектральный анализ образцов | Отчет |
Элементы мобильного спиртохранилища, контактирующие с хранимой субстанцией (этиловым спиртом) | Измерение шероховатости мобильного спиртохранилища | Измерение шероховатости | Отчет |
Магнитопорошковый контроль коленчатого вала лодочного двигателя | Поиск поверхностных и подповерхностных дефектов | Магнитопорошковый контроль | Отчет |
Магнитопорошковый контроль авиационных деталей | Поиск поверхностных и подповерхностных дефектов | Магнитопорошковый контроль | Отчет |
Следующая таблица содержит примерную стоимость проведения работ по неразрушающего контролю в Москве по основным объектам и методам. Стоимость работ может меняться в зависимости от специфики объекта и накладных расходов.
Визуально-измерительный контроль (ВИК) | ||||||
Сварное соединение труб диаметром: | Ø28 - Ø273 мм | Ø377 - Ø720 мм | Ø820 - Ø1 320 мм | Ø 1 520 - Ø2 220 мм | ||
до 857руб. | до 1 000 руб. | до 1 500 руб. | до 2 500 руб. | |||
Контроль сварных соединений и основного метала: | 1 000 руб. за 1 п/м | |||||
3 000 руб. за 1 м2 | ||||||
Ультразвуковой контроль (УК) | ||||||
Сварное соединение труб диаметром: | Ø28 - Ø273 мм / толщ. 2-14 мм |
Ø377 - Ø720 мм / толщ. 6-22 мм |
Ø820 - Ø1 320 мм / толщ. 6-30 мм |
Ø1 520 - Ø2 220 мм / толщ. 6-50 мм |
||
до 5 000 руб. | до 10 000 руб. | до 20 000 руб. | до 30 000 руб. | |||
Контроль сварных соединений и основного метала: | 6 000 руб. за 1 п/м | |||||
16 000 руб. за 1 м2 | ||||||
Капиллярный контроль (ПВК) | ||||||
Сварное соединение труб диаметром: | Ø22 - Ø114 мм | Ø133 - Ø325 мм | Ø377 - Ø720 мм | Ø860 - Ø1 420 мм | ||
до 1 500 руб. | до 4 000 руб. | до 9 000 руб. | до 16 000 руб. | |||
Контроль сварных соединений и основного метала: | 4 000 руб. за 1 п/м | |||||
8 000 руб. за 1 м2 | ||||||
Рентгенографический контроль (РК) | ||||||
Сварное соединение труб диаметром: | До 60 (толщ. до 6 мм) |
от 60 до 100 толщ. до 6 мм) |
от 100 до 140 (толщ. до 6 мм) |
от 140 до 200 (толщ. до 7 мм) |
от 200 до 300 (толщ. до 12 мм) |
от 300 до 450 (толщ. до 12 мм) |
4 000 руб. | 4 500 руб. | 5 000 руб. | 6 000 руб. | 8 000 руб. | 12 000 руб. | |
Магнитопорошковый контроль (МК) | ||||||
Сварное соединение труб диаметром: | Ø22 - Ø114 мм | Ø133 - Ø325 мм | Ø377 - Ø720 мм | Ø860 - Ø1420 мм | ||
до 1 000 руб. | до 1 100 руб. | до 1 500 руб. | до 1 900 руб. | |||
Контроль сварных соединений и основного метала: | 1200 руб. за 1 п/м | |||||
3200 руб. за 1 м2 | ||||||
Спектральный анализ (анализ химического состава) | ||||||
Рентгенофлуоресцентным спектрометром | От 2 000 руб. за одно измерение | |||||
Лазерным спектрометром | От 3 000 руб. за одно измерение | |||||
Элементный анализ горных пород | От 5 000 за одно измерение | |||||
Анализ металлов в автомобильных катализаторах | От 3 000 за одно измерение | |||||
Анализ драгоценных металлов | От 3 000 за одно измерение | |||||
Вакуумно-пузырьковый контроль (течеискание) | ||||||
1 м контролируемой поверхности | Сварные швы | Основной металл | ||||
5 000 руб. | 5 000 руб. | |||||
Вихретоковый контроль (ВК) | ||||||
Контроль 1м2 площади | Чувствит. 0,5/12 мм | Чувствит. 0,5/6 мм | Чувствит. 0,2/3 мм | |||
2 800 – 3200 руб. | 3 200 – 3 700 руб. | 4 200 – 4 800 руб. | ||||
Контроль сварных соединений за погонный метр | Чувствит. 0,5/12 мм | Чувствит. 0,5/6 мм | Чувствит. 0,2/3 мм | |||
1 200 руб. | 1 700 руб. | 2 200 руб. | ||||
Анализ содержания ферритной фазы | От 250 руб. за 1 точку | |||||
Измерение толщины покрытий | От 450 руб. за 1 точку | |||||
Разработка методики контроля | От 30 000 руб. | |||||
Разработка специализированного вихретокового преобразователя | От 25 000 руб. | |||||
Тепловой контроль (ТК) | ||||||
Коттеджи и квартиры | до 150 м2 | 8 000 - 10 000 руб. (термограмма / полный отчет) | ||||
150 - 350 м2 | 10 000 - 15 000 руб. (термограмма / полный отчет) | |||||
350 - 500 м2 | 15 000 - 20 000 руб. (термограмма / полный отчет) | |||||
Здания | до 1 000 м2 | 30 руб. за 1 м2 | ||||
1 000 – 5 000 м2 | 25 руб. за 1 м2 | |||||
5 000 -10 000 м2 | 20 руб. за 1 м2 | |||||
Трансформаторы и электрощиты | 6-10 кВ | 6 000 руб. | ||||
35 кВ | 15 000 руб. | |||||
110-220 кВ | 20 000 руб. | |||||
Контроль бетона | ||||||
Определение твердости | 1 испытание от 3 000 руб. | |||||
Определение влажности | 1 испытание от 4 500 руб. | |||||
Ультразвуковой контроль бетонных конструкций | 1 м2 от 12 000 руб. | |||||
Испытания методом отрыва со скалыванием | 1 испытание от 6 000 руб. | |||||
Электроискровой контроль (контроль сплошности) | ||||||
1 м2 основного металла | 600 руб. | |||||
1 м погонный основного металла | 250 руб. | |||||
Коэффициенты удорожания | ||||||
Контроль в труднодоступных местах, пониженная температура | Огранич. доступ | высота от 2 до 4 м | высота свыше 4 м | Температура ниже -5 | ||
К = 1,25 | К = 1,5 | К = 2 | 1,25 | |||
К = 2 | К = 1,7 | К = 1,4 | К = 1,2 | |||
Подготовка (зачистка поверхности) | 8 000 руб. за м2 |
Оказание услуг лаборатории НК возможно в Москве и на всей территории России, а так же в странах таможенного союза. Заявки, которые не могут быть выполнены силами нашей лаборатории, передаются региональным партнерам.
Для расчета стоимости услуг по НК просьба заполнить короткое техническое задание. Заявки на проведение неразрушающего контроля можно отправить по адресу kontrol@ntcexpert.ru. При необходимости создания на предприятии самостоятельной лаборатории НК вы можете обратиться в отдел аттестации. Специалисты нашей компании помогут подобрать все необходимое оборудование, аттестовать специалистов и заполнить необходимые документы.
