Шаблон Ушерова-Маршака
 |

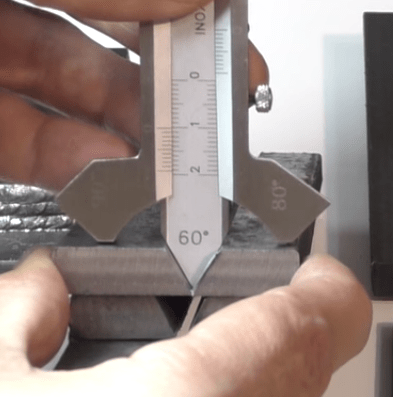

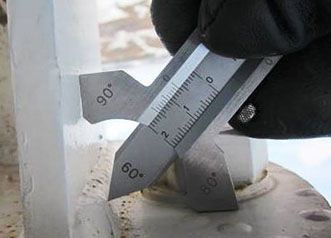

Универсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака (в некоторых источника КТ-20, WG-3, Ласточка) предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля» (РД 03-606-03). Калибровка шаблона описана методикой МК 16.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Инспектор». Как пользоваться шаблоном конструкции Ушерова-Маршака показано на схеме ниже на странице. |
 |
 |
||
 |
- Материал – нержавеющая сталь;
- Диапазон измерения: 0-20 мм;
- Точность - 0,1 мм;
- Угол скоса кромки (4 угла подготовки: 60°, 70°, 80°, 90°)
Комплект поставки: шаблон Ушерова-Маршака, паспорт с инструкцией, сертификат о калибровке (по заявке), чехол.
Дополнительные материалы:
- Методика поверки шаблона Ушерова-Маршака - МП СГ-05-2023
- Описание типа средства измерения на шаблон Ушерова-Маршака
- Сравнительная таблица характеристик шаблонов сварщика различных моделей
Шаблон Ушерова-Маршака для сварщика
Подпишитесь на наш канал YouTube
Функции, диапазоны измерения и погрешности шаблонов сварщика российского и зарубежного производства
| Наименование измеряемого параметра | Ушерова- Маршака | Красовского УШК-1 |
Катетомер КМС 3-16 |
УШС-2 | УШС-3 | УШС-4 | WG-01 | WG-1 | WG-2+ | WG-8 Bridge Cam |
WG-4 Hi-Lo |
WG-4 Single Hi-Lo |
WG-18 V-WAC |
TapiRUS | WG-7 AWS |
WG-12 SKEW-T |
||||||||||||||||
| Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | |
| Угол разделки кромки, ° | 0-45 | ±2,5 | 0-45 | ±2,5 | 90-155 | ±30 | 90-150 | ±2,5 | 80-160 | ±2,50 | 0-60 | ±2,50 | 37,5 | ±2,50 | 8-40 | |||||||||||||||||
| Измерение толщины стенки труб и заготовок, мм | 0-45 | ±0,20 | 0-55 | ±0,10 | ||||||||||||||||||||||||||||
| Измерение внутренней несоостности, мм | 0-30 | ±0,20 | 0-40 | ±0,20 | ||||||||||||||||||||||||||||
| Западния между валиками, глубины вогнутости корня шва, смещение кромок, подрезов, мм | 0-15 | ±0,50 | 0-15 | ±0,50 | 0-15 | ±0,2 | 0-13 | ±0,2 | 0-15 | ±0,20 | 0-25 | ±0,20 | 0-6 | ±0,2 | 0-20 | ±0,1 | ||||||||||||||||
| Толщина зазора в соединениях, мм | 1-4 | ±0,25 | 1-4 | ±0,25 | 0-3,5 | ±0,2 | 1-5 | ±0,2 | 1-5 | ±0,2 | 0-40 | ±0,2 | 0-4 мм | ±0,1 мм | ||||||||||||||||||
| Измерение угла вертикальной заготовки, ° | 24-128 | 30-90 | ±2,5 | |||||||||||||||||||||||||||||
| Высота усиления стыкового шва, высота выпуклости корня шва, смещение кромок, подрезов, мм | 0-10 | ±0,1 | 0-4 | ±0,5 | 0-5 мм | ±0,5 мм | 0-5 | ±0,5 | 0-15 | ±0,2 | 0-12 | ±0,2 | 0-15 | ±0,2 | 0-25 | ±0,2 | 0-30 | ±0,2 | 0-6 | ±0,2 | 0-10 | ±0,1 | 0-3 мм | ±0,2 | ||||||||
| Высота усиления углового и нахлестанного шва, мм | 0-20 | ±0,1 | 0-15 | ±0,5 | 0-10 | ±0,5 | 0-11 | ±0,2 | 0-15 | ±0,5 | 0-15 | ±0,5 | 0-20 | ±0,2 | 0-22 | ±0,5 | ||||||||||||||||
| Высота катета углового шва, мм | 0-20 мм | ±0,3 мм | 0-7 | ±0,10 | 0-25 | ±0,2 | 0-30 | ±0,2 | 0-23 | ±0,1 | 0-20 | ±0,2 | ||||||||||||||||||||
| Измерение высоты катета углового шва > или ˂ 90° | 0-50 | ±0,2 | ||||||||||||||||||||||||||||||
| Расчет нормативной высоты катета углового шва > или ˂ 90° | Комплект с линейкой сварщика | |||||||||||||||||||||||||||||||
| Радиус катетов | 4-14 мм | ±0,04 мм | 6-8 мм | |||||||||||||||||||||||||||||
| Длина катетов, мм | 3-12 | ±0,3 | 0-23 | ±0,01 | ||||||||||||||||||||||||||||
| Притупление кромки и ширина шва, мм | 0-50 | ±0,5 | 0-50 | ±0,5 | 0-50 | ±0,5 | 0-40 | ±0,2 | 0-40 | ±0,2 | 0-50 | ±0,2 | 0-60 | ±0,2 | 0-20 | ±0,2 | 0-25 мм 0-20 мм |
±0,5 мм ±0,1 мм |
||||||||||||||
| Подрезы, западания, глубина вогнутостив | 0-10 мм | ±0,1 мм | 0-15 | ±0,5 | 0-15 | ±0,5 | 0-7 мм | ±0,1 мм | 0-8 мм | ±0,1 мм | 0-2 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-20 мм | ±0,1 мм | ||||||||||||||||
| Высота корневого слоя, мм | Расчет на сайте | |||||||||||||||||||||||||||||||
| Высота выпуклости (при сварке разнотолщинных элементов), мм | ||||||||||||||||||||||||||||||||
| Увод кромок, мм | ||||||||||||||||||||||||||||||||
| Диаметр, овальность, мм | от 133 мм | |||||||||||||||||||||||||||||||
| Плавность перехода, ° | 110, 120, 150 | |||||||||||||||||||||||||||||||
Купить шаблоны сварщика УШС-2, УШС-3, УШС-4, ШПС-1, WG1, WG2, Красовского, Ушерова-Маршака можно по цене указанной в прайс-листе. Цена шаблонов сварщика указана с учетом НДС. Смотрите также разделы: Услуги по визуальному контролю сварных швов, Поверка измерительного инструмента, Наборы для визуального контроля, Фотоальбомы дефектов по ВИК, Аттестация специалистов по ВИК, Набор шаблонов сварщика.
