Ультразвуковой твердомер Т-У2

Ультразвуковой твердомер Т-У2 Ультразвуковой твердомер NOVOTEST Т-У2 - это модификация поставки модели начального уровня в линейке твердомеров NOVOTEST - универсального комбинированного твердомера NOVOTEST Т-УД2 с ультразвуковым датчиком. Прибор Т-У2 предназначен для измерения твердости металлов и их сплавов: конструкционных и углеродистых сталей, а также цветных металлов и сплавов, допустимых для ультразвукового метода с помощью пользовательских калибровок по известному образцу.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77. Твердомер применяет ультразвуковой метод измерения твердости (контрактно-импендансный) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, в том числе работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.

Комбинированный твердомер Т-У2 произведен в России и внесен в Госреестр средств измерения РФ (№75567-19).

Измерения твёрдости проводятся по следующим шкалам:

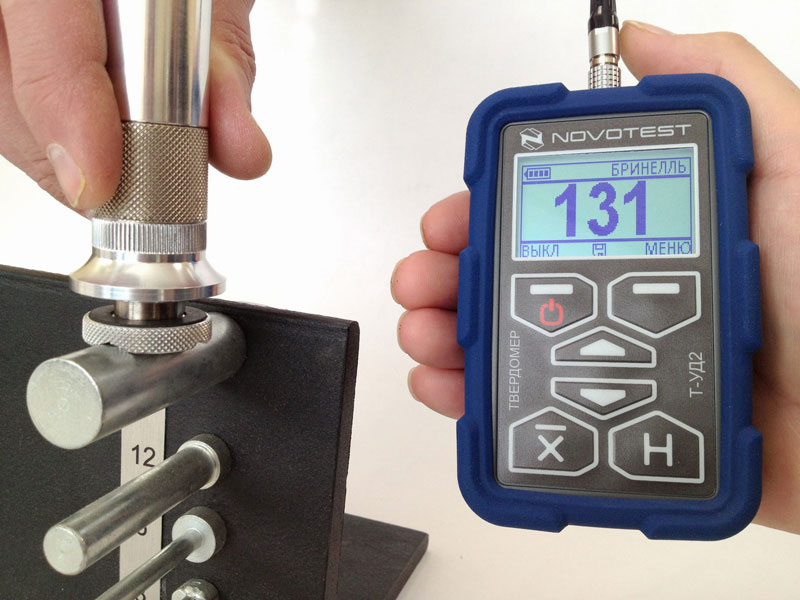

Твердомер Т-У2: измерение твердости на радиусных поверхностях Твердомер Т-У2: измерение твердости малоразмерных деталей и изделий



Особенности твердомера Т-У2:

  • возможность измерять твердость даже самых миниатюрных и малоразмерных изделий
  • масса исследуемого изделия практически не имеет ограничений
  • специальная насадка для радиусных поверхностей
  • возможность измерения твердости таких малоразмерных деталей, как болты, винты и различный крепеж
  • измерение твердости в труднодоступных местах: в зубьях, впадинах, проточках и пр.
  • возможность оценить степень поверхностной термической обработки и ее качество
  • графический индикатор с подсветкой
  • наличие различных пользовательских шкал для калибровки
  • возможность самостоятельной калибровки прибора пользователем по 1 и 2 точкам (образцам)
  • автоматическое распознавание прибором подключенного датчика
  • наличие индикатора заряда батареи твердомера
  • питание прибора от стандартных аккумуляторов типа ААА, что позволяет заменить их на обычные батарейки при такой необходимости
  • новый ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации

Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:

Нагрузка Модель преобразователя Особенности Основные применения
50 Н (5 кг) У1 (50 Н) Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности исследуемого изделия. Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния.
Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях.
Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках.
10 Н (1 кг) У1 (10 Н) Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности по сравнению с У1 (50Н). Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц.
Также пилы, подшипники, боковые поверхности зубьев.
Кроме того, используется для измерения твердости различных упрочняющих покрытий.
Измерение проходит на внутренней поверхности труб, лопатках, внутри самих отверстий.

Технические характеристики твердомера Т-У2

Технический параметр Значение
Диапазон измерения твердости:
по Роквеллу, HRC
по Бринеллю, НВ
по Виккерсу, HV
временного сопротивления (предела прочности), Мпа

20 – 70
90 – 450
230 – 940
370 - 1740
Основная погрешность измерения +/- 1.5% (2 ед.) HRC;
+/- 3% (10 ед.) HB;
+/- 3% (15 ед.) HV
Габаритные размеры, мм 122 x 65 x 23 мм
Рабочий диапазон температур, ° С от -20 до + 50
Питание 2 элемента питания типа АА
Время непрерывной работы, ч, не менее 20
Масса электронного блока с батареей, не более, кг 0,2


Требования к объекту контроля:

  Для ультразвукового датчика
Шероховатость не более, Ra 2,5
Радиус кривизны не менее, мм 5
Масса, не менее, кг 0,1
Толщина не менее, мм 1

Комплект поставки твердомера Т-У2

  • электронный блок твердомера;
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей;
  • 2 аккумулятора с зарядным устройством;
  • паспорт, руководство пользователя;
  • кабель;
  • компакт-диск с программным обеспечением;
  • сумка с плечевым ремнем;
  • упаковочная тара.

Дополнительные опции для заказа:

  • свидетельство о поверке;
  • дополнительные датчики различного типа;
  • аккумулятор;
  • зарядное устройство;
  • чехол для твердомера;
  • меры твердости.

Дополнительные материалы:

Видео Калибровка твердомера NOVOTEST Т


Подпишитесь на наш канал YouTube


Купить ультразвуковой твердомер Т-У2 можно по официальной цене производителя. Цена твердомера указана в прайс-листе. Смотрите так же разделы - ультразвуковые твердомеры, ультразвуковые толщиномеры, услуги по измерению твердости, поверка твердомеров, аттестация специалистов по ультразвуковому методу.



Ультразвуковой твердомер Т-У2 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
