Динамический твердомер Т-Д3

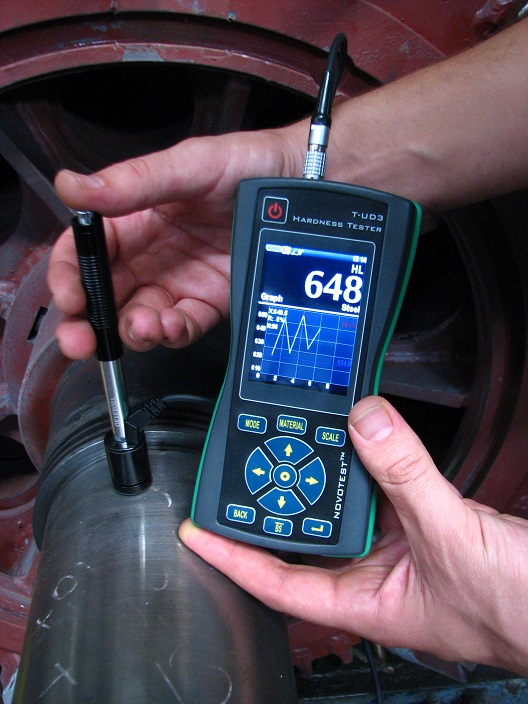

Универсальный динамический твердомер NOVOTEST Т-Д3 –это модификация поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с динамическим датчиком и предназначен для измерения твердости металлов и их сплавов: чугуна, стали, легированной и нержавеющей стали, алюминия, латуни, бронзы и меди. Кроме того, прибором Т-Д3 можно измерять твердость иных металлов и сплавов помощью пользовательских калибровок по известному образцу.
В твердомере Т-Д3 применяется динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Это идеально подходит для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов с поверхностями плохо подготовленными для измерения.
Комбинированный твердомер Т-Д3 произведен в России и внесен в Госреестр средств измерения РФ (№75567-19).
Измерения твёрдости проводятся по следующим шкалам:
- стандартным шкалам твердости Виккерса HV;
- Бринелля HB;
- Роквелла HRC и HRB;
- Шора HS (предварительная калибровка не установлена);
- пользовательским шкалам.
Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.
Для получения наиболее точного и наглядного метода протоколирования итогов измерения фотографирования объектов можно сфотографировать объект контроля встроенной в прибор фотокамерой, чтобы в дальнейшем наложить на него измеренные значения твердости.
Большой цветной графический дисплей отображает информацию в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации. Возможно изменение цветовой схемы отображения информации. Устойчивость дисплея к низким температурам позволяет использовать прибор в любой климатической зоне и в любое время года. Есть функция прямой печати на подключаемый принтер. Герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками позволяет работать в цеховых и полевых условиях.
Особенности твердомера Т-Д3:
- Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
- 88 комбинаций материалов и шкал твердости (калибровок)
- дополнительно настраиваемые пользовательские шкалы и материалы
- отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
- интуитивно понятный и удобный процесс измерения
- автораспознование датчика подключенного к прибору
- датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
- наличие связи с компьютером
- встроенная флэш-память, просмотр архива измерений
- настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
- возможность резервного копирования настроек преобразователей на карту памяти прибора
- полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
- наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
- наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
- широкий температурный диапазон использования твердомера
- противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
- отображение на дисплее прибора состояния заряда батареи
- комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости
Технические характеристики твердомера Т-Д3
| Технический параметр | Значение |
| Диапазон измерения твердости: по Роквеллу, HRC по Бринеллю, НВ по Виккерсу, HV временного сопротивления (предела прочности), Мпа |
20 – 70 90 – 450 230 – 940 370 - 1740 |
| Основная погрешность измерения | +/- 1.5% (2 ед.) HRC; +/- 3% (10 ед.) HB; +/- 3% (15 ед.) HV |
| Направление измерения | В любом направлении - 360° |
| Шкалы твердости | Виккерса HV, Бринелля HB, Роквелла HRC и HRB, Шора HS (без заводской калибровки) |
| Материалы | Датчик динамический - в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки |
| Сохранение измерений | Ограничено только объемом карты памяти |
| Связь с ПК | Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки) |
| Отображаемая информация | Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения. Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени. |
| Дисплей | Контрастный цветной LCD/TFT дисплей |
| Условия эксплуатации | Температура: от -20°С до +40°С; Влажность: 30%~80% |
| Размер прибора | 180 x 80 x 35 мм |
| Вес | Приблизительно. 0.2 кг (без датчика) |
| Питание | Три аккумулятора или батарейки типа АА |
| Время работы | Приблизительно 20 часов, режим автоматического отключения питания |
Требования к объекту контроля:
| Для динамического датчика | |
| Шероховатость не более, Ra | 3,2 |
| Радиус кривизны не менее, мм | 10 |
| Масса, не менее, кг | 5 |
| Толщина не менее, мм | 10 |

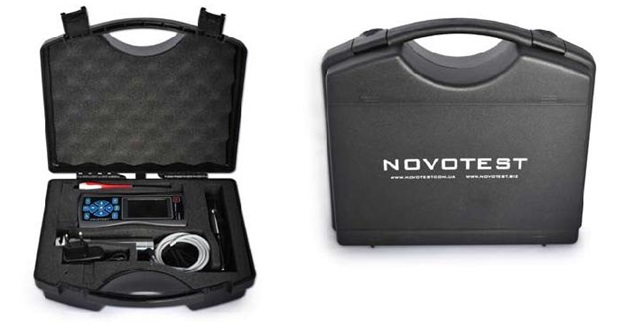

Комплект поставки твердомера Т-Д3
- электронный блок твердомера;
- динамический датчик с автовзводом Д1С;
- сменная опорная площадка меньшего диаметра;
- 3 аккумулятора с зарядным устройством;
- инструкция по эксплуатации;
- кабели;
- программа для ПК;
- транспортировочный кейс.
Дополнительные опции для заказа:
- свидетельство о поверке;
- аккумулятор;
- зарядное устройство;
- меры твердости.
