Твердомер Equotip Live UCI
Линейка твердомеров металла Equotip швейцарской компании Proceq представлена моделями, реализующими разные методы измерения твердости, за счет этого достигается универсальность их применения в различных отраслях промышленности. Твердомеры Proceq зарегистрированы в реестре средств измерений РФ и имеют положительные отзывы российских специалистов: (отзыв ОАО "Техдиагностика", отзыв ОАО «Магнитогорский металлургический комбинат»). Твердомеры металла Proceq разработаны и собраны в Швейцарии. Срок гарантии всех приборов линейки составляет 2 года с возможностью продления до 3 лет.
Линейку твердомеров металла Proceq можно условно разделить на три группы:
1. Equotip Bambino 2 и Piccolo 2 - базовые модели, работающие по методу отскока Leeb для экспресс-анализа в полевых условиях с ограниченными требованиями к функционалу;
2. Equotip Live Leeb D и Equotip Live UCI - современные модели с управлением интегрированном в мобильное устройство для многопользовательской работы и облачного хранения данных с взаимозаменяемыми датчиками по методам Либа и Виккерса + UCI;
3. Equotip 550 Leeb / UCI / Portable Rockwell - профессиональные модели с возможностью взаимной замены датчиков на базе Equotip 550 с расширенным функционалом для составления детальных отчетов.

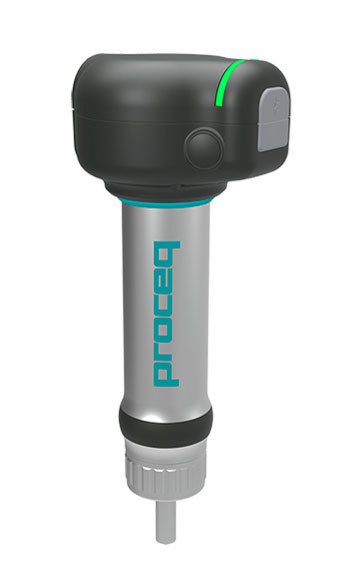

Equotip Live UCI – первый в мире беспроводной твердомер, работающий по принципу УЗ контактного импеданса (UCI). Метод ультразвукового контактного импеданса использует алмазную пирамиду по методу Виккерса, однако при работе с данной моделью твердость определяется не как отношение нагрузки к площади поверхности отпечатка, а по частоте ультразвуковых колебаний, коррелирующих с площадью контакта алмазного индентора и объекта контроля. Электронный блок фиксирует изменение частоты и преобразовывает ее в показатель твердости, который отображается на экране мобильного устройства на базе IOS. Метод Виккерса особенно применим для азотированных и цементированных поверхностей, а также тонких листовых материалов. В отличии стационарных твердомеров Виккерса, модель Live UCI свободно помещается в карман и подходит для использования в полевых и монтажных условиях. Для свободы рук результаты измерений могут воспроизводится голосом.

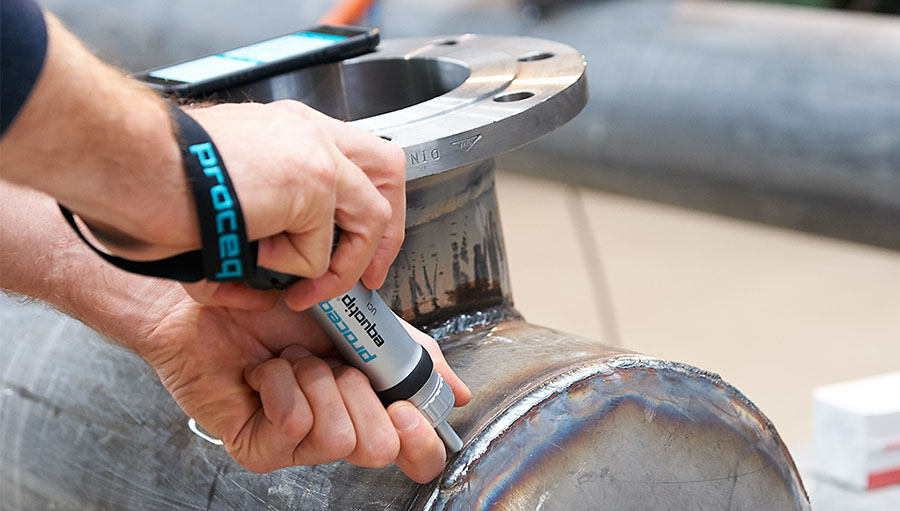

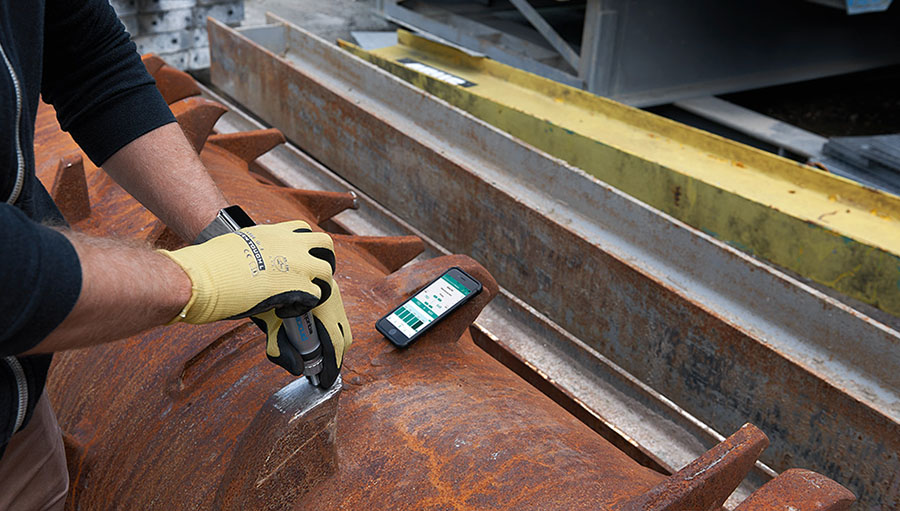

Модель Equotip Live UCI дает новые возможности по совместной работе по измерению твердости. Приложение на IOS позволяет проводить удаленные измерения, которые можно консолидировать в единый отчет, это удобно, когда на одном объекте работает несколько специалистов. Не надо ничего подключать кабелем или отправлять по почте, обмен данными происходит по Bluetooth. Блок индентора выдает нагрузку в диапазоне HV1 - HV10. Работает датчик от двух батареек типа АА. Предусмотрена возможность добавления в отчет фотографий объектов контроля, голосовых и текстовых комментариев, а также отметок о геолокации сделанных измерений. Из прочих, стандартных для твердомеров металла серии Equotip можно выделить одношаговую калибровку, авто компенсацию направления удара, возможность работы в составе автоматизированных линий, поддержку 11 языков. Дополнительная информация о модели Equotip Live UCI содержится в фирменной брошюре. Описание настроек и процесса работы прибора представлено в инструкции по эксплуатации. Технические характеристики приведены в сводной таблице ниже. Цена твердомера указана в прайс-листе.
Подпишитесь на наш канал YouTube
Подробные технические характеристики, комплектации и цены динамических твердомеров металла Proceq серии Equotip приведены в таблице:
| Модель твердомера / характеристики | Equotip Piccolo / Bambino 2 | Equotip 550 Leeb | Equotip Live Leeb D | Equotip Live UCI | Equotip 550 UCI | Equotip 550 Portable Rockwell |
| Фото прибора |  |
 |
 |
 |
 |
|
| Основной метод измерения и шкала | Метод Либа (HL) | Метод Либа (HL) | Метод Либа (HL) | Метод Виккерса (HV) + UCI-метод | Метод Виккерса (HV) + UCI-метод | Метод Роквелла, мкм |
| Принцип метода |  |
 |
 |
|||
| Общее описание модели | Модели начального уровня для быстрых испытаний на объекте. Идеально подходят для оперативного контроля твердости в полевых условиях, где не требуется подробная детализация и аналитика. Обе модели имеют функцию авто коррекции угла удара. Equotip Piccolo 2 так же имеет возможность передачи данных на ПК и интеграции в поточные линии контроля твердости. | Универсальный твердомер по Leeb для испытания тяжелых, крупных или неразборных деталей. Имеет расширенные функции управления, аналитики и создания отчетов. Подходит для контроля в лабораторных и цеховых условиях, когда необходима детальная инспекция. Прибор может использоваться с любым датчиком (Leeb, UCI, Portable Rockwell) | Портативный, беспроводной прибор для определения твердости по методу Leeb с использованием мобильного телефона или планшета. Есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев, и фотографий. Защищен по стандарту IP-54. Подходит для использования в монтажных условиях ограниченных пространствах. | Портативный, беспроводной прибор для определения твердости, с использованием мобильного телефона или планшета на базе IOS, работающий по методу контактного импеданса. Подходит для использования в монтажных условиях, есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев. | Универсальный твердомер работающий по методу Виккерса совместно с методом контактного импеданса. Больошй сенсорный экран, расширенные аналитические функции, готовые отчеты, пользовательские кривые. Можно комбинировать с датчиками Leeb и Rockwell. Подходит для материалов с мелкозернистой структурой и термически обработанных поверхностей. | Имеет высокую чувствительность углубляясь в материал всего на несколько микрон, оптимален для ОК чувствительных к царапинам, полированных и тонких деталей. При точности равной стационарным приборам, модель гораздо меньше по габаритам и более производительна. За счет смены датчиков возможна работа по шкалам Leeb и UCI. Имеет расширенные возможности ПО и аналитики. |
| Основные датчики | Leeb D / DL | Leeb D / DC / DL / S / E / G / C | Leeb D | UCI (HV) диапазон нагрузок HV1 – HV10 | (HV) UCI диапазон нагрузок HV1 – HV5 | Portable Rockwell (50 Н) |
| Диапазон измерений | 150 – 950 HL | 150 – 950 HL | 150 – 950 HL | 20 – 2000 HV | 20 – 2000 HV | 0-100 мкм; 19-70 HRC; 35-1 000 HV |
| Погрешность измерений | ± 4 HL (0,5% при 800 HL) | ± 4 HL (0,5% при 800 HL) | ± 4 HL (0,5% при 800 HL) | ± 2% (150 – 950 HV) | ± 2% (150 – 950 HV) | ± 0,8 мкм; ~ ± 1,0 HRC |
| Возможно использование доп. датчиков | нет | Portable Rockwell, UCI | нет | нет | Leeb, Portable Rockwell | Leeb, UCI |
| Возможна авто конвертация в шкалы | HB, HV, HRB, HRC, HS, Мпа (только Equotip Piccolo 2) | HB, HV, HRA, HRB, HRC, HS, MPA | HB, HV, HRB, HRC, HS, MPA | HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, MPA | HB, HV, HRA, HRB, HRC, HR15N, HR15T, Мпа | HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA |
| Средняя шероховатость Ra, мкм | 2 | 7 (Leeb G) | 2 | 12.5 | 12.5 | 2 |
| Минимальная масса объекта контроля, кг. | 0.05 | 0.02 (Leeb C) | 0.05 | 0.3 | 0.3 | Требования отсутствуют |
| Минимальная толщина ОК, мм | 3 | 1 (Leeb C) | 3 | 5 | 5 | 10 x глубина проникновения индентора |
| Функции прибора |
|
|
|
|
|
|
| Дисплей | Монохромный дисплей на 4 символа | Защищенный электронный блок с цветным сенсорным дисплеем 7” (800x480), двухъядерный процессор | Любое устройство iOS (не входит в стандартный комплект поставки) | Любое устройство iOS (не входит в стандартный комплект поставки) | Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор | Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор |
| Память | 32 Кбайт ~ 2000 показаний (только Equotip Piccolo 2) | Внутренняя флэш-память 8 Гбайт (> 1000000 измерений) | Память устройства iOS | Память устройства iOS | Внутренняя флэш-память 8 Гбайт (> 1000000 измерений) | Внутренняя флэш-память 8 Гбайт (> 1000000 измерений) |
| Разъемы | USB-интерфейс для соединения с ПК | USB-хост / устройство и Ethernet | USB для подзарядки и обновлений | USB для подзарядки и обновлений | USB-хост / устройство и Ethernet | USB-хост / устройство и Ethernet |
| Программное обеспечение | Piccolink Setup V3.1.0 | Equotip Link Setup V1.4.5, PqRemote V1.1.3 | PqUpgrade V1.4.5 | PqUpgrade V1.4.5 | Equotip Link Setup V1.4.5, PqRemote V1.1.1 | Equotip Link Setup V1.4.5, PqRemote V1.1.2 |
| Стандарты | ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378 | ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378 | ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, JB/T 9378, GB/T 17394, DIN 50156 | ASTM A 1038, ASTM E 140, DIN 50159, ISO 18265 | DIN 50159, ASTM A 1038 | DIN 50157 |

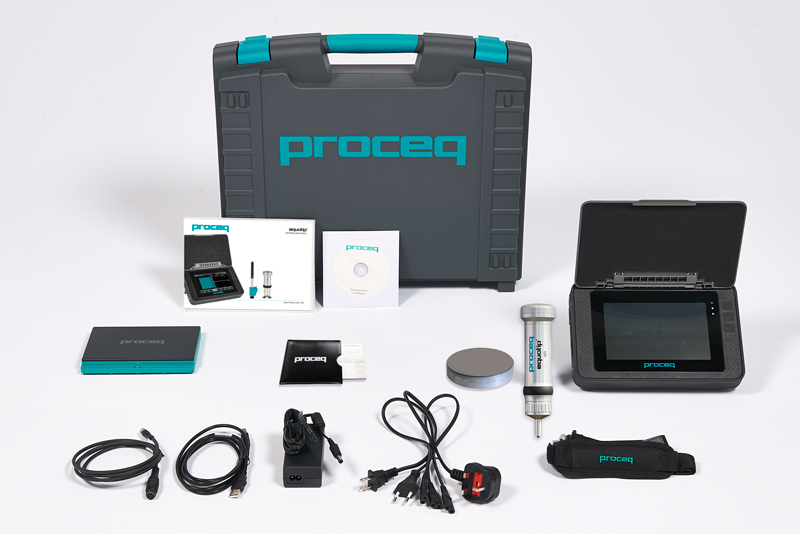

| Стандартный комплект поставки |
|
|
|
|
|
|
| Дополнительные принадлежности |
|
|
|
|
|
|
| Срок гарантии | На электронный блок - 24 месяца с возможностью продления гарантии еще на 12 месяцев, на механические детали 6 месяцев | |||||
| Области применения: | ||||||
| крупные объекты | + | + | + | + | + | + |
| круглые объекты | в комбинации с опорными кольцами | в комбинации с опорными кольцами | в комбинации с опорными кольцами | + | + | + |
| легкие объекты | С датчиком Leeb C | + | + | + | ||
| очень твердые объекты | С датчиками Leeb S и E | + | + | + | ||
| литые предметы | С датчиком Leeb G | |||||
| полированные объекты | С датчиком Leeb C | + | + | + | ||
| ограниченная доступность | с датчиком Leeb DL | с датчиками Leeb DC и DL | ||||
| тонкие объекты | + | |||||
| термически обработанные поверхности | + | + | ||||
Характеристики заменяемых датчиков твердомеров Proceq серии Equotip приведены в следующей таблице
 D/DC + Equotip Live |
 DL |
 S |
 E |
 G |
 C |
||||
| + Equotip Piccolo 2 / Bambino 2 | |||||||||
| Энергия удара | 11 Нмм | 11 Нмм | 11 Нмм | 11 Нмм | 90 Нмм | 3 Нмм | |||
| Индентор | Карбид вольфрама 3 мм | Карбид вольфрама 2,8 мм | Керамика 3 мм | Поликристаллический алмаз, 3 мм | Карбид вольфрама 5 мм | Карбид вольфрама 3 мм | |||
| Область применения | Наиболее применимый датчик. Подходит для большинства задач. | Узкий кончик индентора для измерений на труднодоступных поверхностях и в труднодоступных полостях с ограниченным входом. | Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов. | Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов. | Большие и тяжелые образцы, например, отливки и поковки. | Для образцов с закаленной поверхностью, покрытий, тонких деталей или деталей, чувствительных к повреждениям. | |||
| Меры твердости | <500 HLD ~600 HLD ~775 HLD |
<710 HLDL ~780 HLDL ~890 HLDL |
<815 HLS ~875 HLS |
~740 HLE ~810 HLE |
~450 HLG ~570 HLG |
~565 HLC ~665 HLC ~835 HLC |
|||
|
Диапазон измерений |
Сталь и литая сталь | Vickers Brinell Rockwell Shore Rm Н/мм² |
HV HB HRB HRC HRA HS σ1 σ2 σ3 |
81-955 81-654 38-100 20-68 30-99 275-2194 616-1480 449-847 |
80-950 81-646 37-100 21-68 31-97 275-2297 614-1485 449-849 |
101-964 101-640 22-70 61-88 28-104 340-2194 615-1480 450-846 |
84-1211 83-686 20-72 61-88 29-103 283-2195 616-1479 448-849 |
90-646 48-100 305-2194 618-1478 450-847 |
81-1012 81-694 20-70 30-102 275-2194 615-1479 450-846 |
| Инструментальная сталь холодной обработки | Vickers Rockwell |
HV HRC |
80-900 21-67 |
80-905 21-67 |
104-924 22-68 |
82-1009 23-70 |
* | 98-942 20-67 |
|
| Нержавеющая сталь | Vickers Brinell Rockwell |
HV HB HRB HRC |
85-802 85-655 46-102 20-62 |
* | 119-934 105-656 70-104 21-64 |
88-668 87-661 49-102 20-64 |
* | * | |
| Чугун, слоистый графит GG | Brinell Vickers Rockwell |
HB HV HRC |
90-664 90-698 21-59 |
* | * | * | 92-326 |
* | |
| Чугун, графит шаровидный GGG | Brinell Vickers Rockwell |
HB HV HRC |
95-686 96-724 21-60 |
* | * | * | 127-364 19-37 |
* | |
| Алюминиевые сплавы | Brinell Vickers Rockwell |
HB HV HRB |
19-164 22-193 24-85 |
20-187 21-191 |
20-184 22-196 |
23-176 22-198 |
19-168 24-86 |
21-167 23-85 |
|
| Медноцинковые сплавы (латунь) | Brinell Rockwell |
HB HRB |
40-173 14-95 |
* | * | * | * | * | |
| Сплавы CuAI/CuSn (бронза) | Brinell | HB | 60-290 | * | * | * | * | * | |
| Кованные сплавы меди, низколегированные | Brinell | HB | 45-315 | * | * | * | * | * | |
|
Требования к тестируемому образцу |
Подготовка поверхности | Шероховатость, класс ISO 1302 | N7 | N9 | N5 | ||||
| Максимальная глубина шероховатости Rt (мкм/мкдюйм) | 10 / 400 | 30 / 1200 | 2,5 / 100 | ||||||
| Средняя шероховатость Ra (мкм/мкдюйм) | 2 / 80 | 7 / 275 | 0,4 / 16 | ||||||
| Минимальная масса образца | Образец (непосредственно) (кг / фунт) | 5 / 11 | 15 / 33 | 1,5 / 3,3 | |||||
| На массивной плите (кг / фунт) | 2 / 4,5 | 5 / 11 | 0,5 / 1,1 | ||||||
| Притертый к плите (кг / фунт) | 0,05 / 0,2 | 0,5 / 1,1 | 0,02 / 0,045 | ||||||
| Минимальная толщина образца | Непритертый (мм / дюйм) | 25 / 0,98 | 70 / 2,73 | 15 / 0,59 | |||||
| Притертый (мм / дюйм) | 3 / 0,12 | 10 / 0,4 | 1 / 0,04 | ||||||
| Толщина поверхностного слоя (мм / дюйм) | 0,8 / 0,03 | 0,2 / 0,008 | |||||||
| Размер отпечатка на контролируемой поверхности | при 300 HV, 30 HRC | Диаметр (мм / дюйм) | 0,54 / 0,021 | 1,03 / 0,04 | 0,38 / 0,015 | ||||
| Глубина (мкм/мкдюйм) | 24 / 960 | 53 / 2120 | 12 / 480 | ||||||
| при 600 HV, 55 HRC | Диаметр (мм / дюйм) | 0,45 / 0,017 | 0,9 / 0,035 | 0,32 / 0,012 | |||||
| Глубина (мкм/мкдюйм) | 17 / 680 | 41 / 1640 | 8 / 320 | ||||||
| при 800 HV, 63 HRC | Диаметр (мм / дюйм) | 0,35 / 0,013 | 0,30 / 0,011 | ||||||
| Глубина (мкм/мкдюйм) | 10 / 400 | 7 / 280 | |||||||
