Динамический твердомер Equotip Bambino 2

Твердомер металла динамический Эквотип Bambino 2

Линейка твердомеров металла Equotip швейцарской компании Proceq представлена моделями, реализующими разные методы измерения твердости, за счет этого достигается универсальность их применения в различных отраслях промышленности. Твердомеры Proceq зарегистрированы в реестре средств измерений РФ и имеют положительные отзывы российских специалистов: (отзыв ОАО "Техдиагностика", отзыв ОАО «Магнитогорский металлургический комбинат»). Твердомеры металла Proceq разработаны и собраны в Швейцарии. Срок гарантии всех приборов линейки составляет 2 года с возможностью продления до 3 лет.

Линейку твердомеров металла Proceq можно условно разделить на три группы:

1. Equotip Bambino 2 и Piccolo 2 - базовые модели, работающие по методу отскока Leeb для экспресс-анализа в полевых условиях с ограниченными требованиями к функционалу;

2. Equotip Live Leeb D и Equotip Live UCI - современные модели с управлением интегрированном в мобильное устройство для многопользовательской работы и облачного хранения данных с взаимозаменяемыми датчиками по методам Либа и Виккерса + UCI;

3. Equotip 550 Leeb / UCI / Portable Rockwell - профессиональные модели с возможностью взаимной замены датчиков на базе Equotip 550 с расширенным функционалом для составления детальных отчетов.

Equotip Bambino 2 является самым простым и надежным твердомером металла компании Proceq, работающим по методу Leeb (ГОСТ Р 8.969-2019). Измерение твердости данным методом схоже с методом Шора, но здесь за меру твердости принимается не высота отскока бойка, а его скорость. Соответственно, чем тверже материал, тем выше скорость отскока. Изобретателем динамических твердомеров, работающих по шкале Leeb является сотрудник Proceq - инженер Дитмар Либ запатентовавший метод в 1975 г. Динамический контроль твердости по Либу, особенно применим, когда нет возможности отправить контролируемый объект в испытательную лабораторию, например, при контроле крупногабаритных станков, литых заготовок и других ОК, при испытании которых забор образцов сильно затруднен или вообще не возможен. Кроме того, динамические твердомеры серии Equotip могут использоваться для работы в составе автоматизированных линий и в случаях, когда сила вдавливания в испытуемый образец должна быть минимальной, например, при твердометрии лопаток турбин, элементов двигателей и деталей высокой точности.

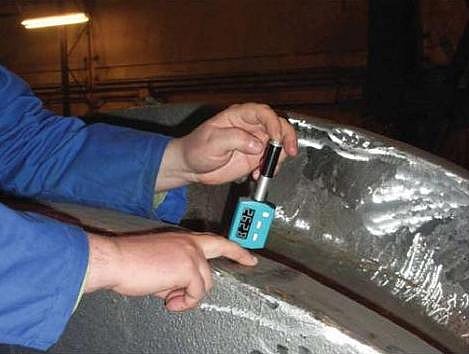

Динамический твердомер металла Proceq Equotip Bambino 2 Динамический твердомер металла Equotip Proceq Динамический твердомер металла EquotipBambino 2 c универсальным опорным кольцом Комплект твердомерa металла динамический Equotip Bambino 2


Являясь по своей сути приборами неразрушающего контроля, динамические твердомеры Proceq лишены основных недостатков ультразвуковых приборов, таких как необходимость калибровки при контроле нестандартных материалов, сильная зависимость от угла ввода датчика, неприменимость для контроля пористых металлов, необходимость тщательной подготовки поверхности и малый срок службы преобразователей. Таким образом, преимуществами твердомеров работающих по методу Leeb по сравнению с ультразвуковыми методами контроля, являются мобильность, производительность, и как правило более высокая точность. К недостаткам метода можно отнести невозможность его применения на легких и тонких материалах (образцы легче 100 гр и тоньше 3 мм).

Bambino 2 применяется при ручном, не документируемом контроле твердости, в случаях, когда нет необходимости в детальном анализе полученных результатов, например, в ходе приемо-сдаточных испытаний, определении твердости не разборных конструкций, экспресс контроле в условиях ограниченного пространства. Являясь базовым прибором в линейке динамических твердомеров Proceq, Bambino 2 не имеет опции подключения к ПК для работы с программным обеспечением Piccolink, дающего возможность детального анализа результатов и составления отчетов о результатах контроля. Прибор больше подходит для оперативного контроля относительно простых изделий. Для подробного анализа параметров твердости, возможностей этого твердомера может быть недостаточно. Несмотря на ограниченный функционал данная модель имеет функции коррекции угла удара и возможность конвертации значений твердости по Leeb в другие шкалы (HB, HV, HRB, HRC, HS). Bambino 2 зарегистрирован в Госреестре средств измерений РФ. Дополнительная информация о твердомере содержится в фирменной брошюре. Описание настроек и процесса работы прибора представлено в инструкции по эксплуатации и справочном руководстве.

Подробные технические характеристики, комплектации и цены динамических твердомеров металла Proceq серии Equotip приведены в таблице:

Модель твердомера / характеристики Equotip Piccolo / Bambino 2 Equotip 550 Leeb Equotip Live Leeb D Equotip Live UCI Equotip 550 UCI Equotip 550 Portable Rockwell
Фото прибора Динамический твердомер металла Proceq Equotip Bambino 2 Твердомер Proceq  Equotip 550 Leeb Equotip 550 UCI Proceq Equotip 550 Portable Rockwell Динамический твердомер Equotip Live Leeb Динамический твердомер Equotip Live Leeb
Основной метод измерения и шкала Метод Либа (HL) Метод Либа (HL) Метод Либа (HL) Метод Виккерса (HV) + UCI-метод Метод Виккерса (HV) + UCI-метод Метод Роквелла, мкм
Принцип метода Метод Либа (HL) Метод Виккерса (HV) + UCI-метод Метод Роквелла
Общее описание модели Модели начального уровня для быстрых испытаний на объекте. Идеально подходят для оперативного контроля твердости в полевых условиях, где не требуется подробная детализация и аналитика. Обе модели имеют функцию авто коррекции угла удара. Equotip Piccolo 2 так же имеет возможность передачи данных на ПК и интеграции в поточные линии контроля твердости. Универсальный твердомер по Leeb для испытания тяжелых, крупных или неразборных деталей. Имеет расширенные функции управления, аналитики и создания отчетов. Подходит для контроля в лабораторных и цеховых условиях, когда необходима детальная инспекция. Прибор может использоваться с любым датчиком (Leeb, UCI, Portable Rockwell) Портативный, беспроводной прибор для определения твердости по методу Leeb с использованием мобильного телефона или планшета. Есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев, и фотографий. Защищен по стандарту IP-54. Подходит для использования в монтажных условиях ограниченных пространствах. Портативный, беспроводной прибор для определения твердости, с использованием мобильного телефона или планшета на базе IOS, работающий по методу контактного импеданса. Подходит для использования в монтажных условиях, есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев. Универсальный твердомер работающий по методу Виккерса совместно с методом контактного импеданса. Больошй сенсорный экран, расширенные аналитические функции, готовые отчеты, пользовательские кривые. Можно комбинировать с датчиками Leeb и Rockwell. Подходит для материалов с мелкозернистой структурой и термически обработанных поверхностей. Имеет высокую чувствительность углубляясь в материал всего на несколько микрон, оптимален для ОК чувствительных к царапинам, полированных и тонких деталей. При точности равной стационарным приборам, модель гораздо меньше по габаритам и более производительна. За счет смены датчиков возможна работа по шкалам Leeb и UCI. Имеет расширенные возможности ПО и аналитики.
Основные датчики Leeb D / DL Leeb D / DC / DL / S / E / G / C Leeb D UCI (HV) диапазон нагрузок HV1 – HV10 (HV) UCI диапазон нагрузок HV1 – HV5 Portable Rockwell (50 Н)
Диапазон измерений 150 – 950 HL 150 – 950 HL 150 – 950 HL 20 – 2000 HV 20 – 2000 HV 0-100 мкм; 19-70 HRC; 35-1 000 HV
Погрешность измерений ± 4 HL (0,5% при 800 HL) ± 4 HL (0,5% при 800 HL) ± 4 HL (0,5% при 800 HL) ± 2% (150 – 950 HV) ± 2% (150 – 950 HV) ± 0,8 мкм; ~ ± 1,0 HRC
Возможно использование доп. датчиков нет Portable Rockwell, UCI нет нет Leeb, Portable Rockwell Leeb, UCI
Возможна авто конвертация в шкалы HB, HV, HRB, HRC, HS, Мпа (только Equotip Piccolo 2) HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HRB, HRC, HS, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, MPA HB, HV, HRA, HRB, HRC, HR15N, HR15T, Мпа HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA
Средняя шероховатость Ra, мкм 2 7 (Leeb G) 2 12.5 12.5 2
Минимальная масса объекта контроля, кг. 0.05 0.02 (Leeb C) 0.05 0.3 0.3 Требования отсутствуют
Минимальная толщина ОК, мм 3 1 (Leeb C) 3 5 5 10 x глубина проникновения индентора
Функции прибора
  • автоматическая компенсация направления удара
  • интеграция в автоматизированные испытательные линии с ЧПУ (только модель Equotip Piccolo 2)
  • независимость от языка
  • авто компенсация направления удара
  • персонализация профилей пользователей и режимов отображения;
  • интеграция в автоматизированные линии с ЧПУ;
  • создание стандартных и пользовательских отчетов
  • Поддержка 11 языков и всех часовых поясов
  • приложение для iOS с бесплатными обновлениями
  • горячие клавиши с и голосовое оповещение о измеренных значениях для свободы рук;
  • Автоматическая компенсация направления удара
  • Возможность работы с ПО в браузере ПК или телефона
  • Информация о верификации и калибровке для обеспечения большей надежности
  • приложение для iOS с бесплатными обновлениями
  • горячие клавиши с и голосовое оповещение о измеренных значениях для свободы рук;
  • Автоматическая компенсация направления удара
  • Возможность работы с ПО в браузере ПК или телефона
  • Информация о верификации и калибровке для обеспечения большей надежности
  • отображение профиля рулона;
  • одношаговая калибровка;
  • автоматическая компенсация направления удара;
  • персонализация профилей пользователей и режимов отображения;
  • интеграция в автоматизированные линии с дистанционным управлением;
  • создание стандартных и пользовательских отчетов
  • поддержка 11 языков и всех часовых поясов
  • персонализация профилей пользователей и режимов отображения;
  • интеграция в автоматизированные линии с ЧПУ;
  • создание стандартных и пользовательских отчетов
  • поддержка 11 языков и всех часовых поясов
Дисплей Монохромный дисплей на 4 символа Защищенный электронный блок с цветным сенсорным дисплеем 7” (800x480), двухъядерный процессор Любое устройство iOS (не входит в стандартный комплект поставки) Любое устройство iOS (не входит в стандартный комплект поставки) Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор
Память 32 Кбайт ~ 2000 показаний (только Equotip Piccolo 2) Внутренняя флэш-память 8 Гбайт (> 1000000 измерений) Память устройства iOS Память устройства iOS Внутренняя флэш-память 8 Гбайт (> 1000000 измерений) Внутренняя флэш-память 8 Гбайт (> 1000000 измерений)
Разъемы USB-интерфейс для соединения с ПК USB-хост / устройство и Ethernet USB для подзарядки и обновлений USB для подзарядки и обновлений USB-хост / устройство и Ethernet USB-хост / устройство и Ethernet
Программное обеспечение Piccolink Setup V3.1.0 Equotip Link Setup V1.4.5, PqRemote V1.1.3 PqUpgrade V1.4.5 PqUpgrade V1.4.5 Equotip Link Setup V1.4.5, PqRemote V1.1.1 Equotip Link Setup V1.4.5, PqRemote V1.1.2
Стандарты ГОСТ Р 8.969-2019, ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378 ГОСТ Р 8.969-2019, ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378 ГОСТ Р 8.969-2019, ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, JB/T 9378, GB/T 17394, DIN 50156 ASTM A 1038, ASTM E 140, DIN 50159, ISO 18265 DIN 50159, ASTM A 1038 DIN 50157
Стандартный комплект поставки
  • твердомер Equotip Bambino 2 с датчиком D;
  • малое (D6a) и большое (D6) опорные кольца;
  • щетка;
  • USB зарядное устройство с кабелем;
  • кейс для переноски;
  • наручный ремень;
  • ПО;
  • инструкция по эксплуатации;
  • свидетельство о поверке.
  • электронный блок Equotip 550;
  • сетевой адаптер;
  • USB кабель;
  • флэш-карта USB;
  • щетка для очистки;
  • паста для уплотнения контакта с поверхностью образца;
  • кейс;
  • руководство по эксплуатации.
  • твердомер Equotip Live Leeb D Basic;
  • боек Equotip D/DC;
  • опорное кольцо D6;
  • кабель micro-USB;
  • щетка для очистки;
  • перезаряжаемая батарея типа AAA;
  • руководство по эксплуатации;
  • подвесной ремень;
  • кейс для переноски.
  • твердомер Equotip Live Leeb D Basic;
  • боек Equotip D/DC;
  • опорное кольцо D6;
  • кабель micro-USB;
  • щетка для очистки;
  • перезаряжаемая батарея типа AAA;
  • руководство по эксплуатации;
  • подвесной ремень;
  • кейс для переноски.
  • электронный блок EQUOTIP 3;
  • сетевой адаптер;
  • USB кабель;
  • флэш-карта USB;
  • щетку для очистки;
  • паста для уплотнения контакта с поверхностью образца;
  • кейс;
  • руководство по эксплуатации.
  • электронный блок EQUOTIP 3;
  • сетевой адаптер;
  • USB кабель;
  • флэш-карта USB;
  • щетка для очистки;
  • паста для уплотнения контакта с поверхностью образца;
  • кейс;
  • руководство по эксплуатации.
Дополнительные принадлежности
  • комплект опорных колец;
  • мера твердости Equotip D/DC, ~775 HLD / ~56 HRC;
  • заводская калибровка Proceq.
  • датчик Equotip Leeb D;
  • датчик Equotip Leeb E;
  • датчик Equotip Leeb G;
  • комплект опорных колец;
  • аккумулятор;
  • устройство быстрой зарядки;
  • мера твердости Equotip E, ~810 HLE / ~63 HRC;
  • мера твердости Equotip G, ~570 HLG / ~340 HB;
  • мера твердости Equotip D/DC, ~775 HLD / ~56 HRC
  • комплект опорных колец;
  • мера твердости Equotip D/DC, ~775 HLD / ~56 HRC;
  • заводская калибровка Proceq.
  • комплект опорных колец;
  • мера твердости Equotip D/DC, ~775 HLD / ~56 HRC;
  • заводская калибровка Proceq.
  • датчик Equotip UCI HV1-HV5;
  • специальное опорное кольцо Equotip UCI;
  • аккумулятор;
  • устройство быстрой зарядки (внешнее);
  • мера твердости Equotip UCI ~850HV, ISO 6507-3 HV5 калибровка (357 54 100).
  • датчик Equotip Portable Rockwell 50N;
  • измерительные клещи;
  • специальные опорные кольца Equotip Portable Rockwell RZ 18–70, RZ 70-∞;
  • аккумулятор;
  • устройство быстрой зарядки;
  • мера твердости Equotip Portable Rockwell ~62 HRC, ISO 6508-3 HRC калиброванная.
Срок гарантии На электронный блок - 24 месяца с возможностью продления гарантии еще на 12 месяцев, на механические детали 6 месяцев
Области применения:
крупные объекты + + + + + +

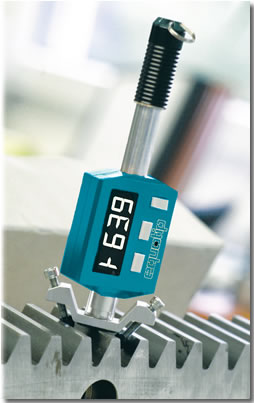

круглые объекты в комбинации с опорными кольцами в комбинации с опорными кольцами в комбинации с опорными кольцами + + +
легкие объекты   С датчиком Leeb C   + + +
очень твердые объекты   С датчиками Leeb S и E   + + +
литые предметы   С датчиком Leeb G
полированные объекты   С датчиком Leeb C   + + +
ограниченная доступность с датчиком Leeb DL с датчиками Leeb DC и DL
тонкие объекты           +
термически обработанные поверхности       + +



Характеристики заменяемых датчиков твердомеров Proceq серии Equotip приведены в следующей таблице

  Датчик Equotip® Leeb D/DC
D/DC
+ Equotip Live
Датчик Equotip® Leeb DL
DL
Датчик Equotip® Leeb S
S
Датчик Equotip® Leeb E
E
Датчик Equotip® Leeb G
G
Датчик Equotip® Leeb C
C
+ Equotip Piccolo 2 / Bambino 2
Энергия удара 11 Нмм 11 Нмм 11 Нмм 11 Нмм 90 Нмм 3 Нмм
Индентор Карбид вольфрама 3 мм Карбид вольфрама 2,8 мм Керамика 3 мм Поликристаллический алмаз, 3 мм Карбид вольфрама 5 мм Карбид вольфрама 3 мм
Область применения Наиболее применимый датчик. Подходит для большинства задач. Узкий кончик индентора для измерений на труднодоступных поверхностях и в труднодоступных полостях с ограниченным входом. Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов. Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов. Большие и тяжелые образцы, например, отливки и поковки. Для образцов с закаленной поверхностью, покрытий, тонких деталей или деталей, чувствительных к повреждениям.
Меры твердости <500 HLD
~600 HLD
~775 HLD
<710 HLDL
~780 HLDL
~890 HLDL
<815 HLS
~875 HLS
~740 HLE
~810 HLE
~450 HLG
~570 HLG
~565 HLC
~665 HLC
~835 HLC

Диапазон измерений

Сталь и литая сталь Vickers
Brinell
Rockwell


Shore
Rm Н/мм²
HV
HB
HRB
HRC
HRA
HS
σ1
σ2
σ3
81-955
81-654
38-100
20-68

30-99
275-2194
616-1480
449-847
80-950
81-646
37-100
21-68

31-97
275-2297
614-1485
449-849
101-964
101-640

22-70
61-88
28-104
340-2194
615-1480
450-846
84-1211
83-686

20-72
61-88
29-103
283-2195
616-1479
448-849

90-646
48-100



305-2194
618-1478
450-847
81-1012
81-694

20-70

30-102
275-2194
615-1479
450-846
Инструментальная сталь холодной обработки Vickers
Rockwell
HV
HRC
80-900
21-67
80-905
21-67
104-924
22-68
82-1009
23-70
* 98-942
20-67
Нержавеющая сталь Vickers
Brinell
Rockwell
HV
HB
HRB
HRC
85-802
85-655
46-102
20-62
* 119-934
105-656
70-104
21-64
88-668
87-661
49-102
20-64
* *
Чугун, слоистый графит GG Brinell
Vickers
Rockwell
HB
HV
HRC
90-664
90-698
21-59
* * * 92-326

*
Чугун, графит шаровидный GGG Brinell
Vickers
Rockwell
HB
HV
HRC
95-686
96-724
21-60
* * * 127-364

19-37
*
Алюминиевые сплавы Brinell
Vickers
Rockwell
HB
HV
HRB
19-164
22-193
24-85
20-187
21-191
20-184
22-196
23-176
22-198
19-168

24-86
21-167

23-85
Медноцинковые сплавы (латунь) Brinell
Rockwell
HB
HRB
40-173
14-95
* * * * *
Сплавы CuAI/CuSn (бронза) Brinell HB 60-290 * * * * *
Кованные сплавы меди, низколегированные Brinell HB 45-315 * * * * *

Требования к тестируемому образцу

Подготовка поверхности Шероховатость, класс ISO 1302 N7 N9 N5
Максимальная глубина шероховатости Rt (мкм/мкдюйм) 10 / 400 30 / 1200 2,5 / 100
Средняя шероховатость Ra (мкм/мкдюйм) 2 / 80 7 / 275 0,4 / 16
Минимальная масса образца Образец (непосредственно) (кг / фунт) 5 / 11 15 / 33 1,5 / 3,3
На массивной плите (кг / фунт) 2 / 4,5 5 / 11 0,5 / 1,1
Притертый к плите (кг / фунт) 0,05 / 0,2 0,5 / 1,1 0,02 / 0,045
Минимальная толщина образца Непритертый (мм / дюйм) 25 / 0,98 70 / 2,73 15 / 0,59
Притертый (мм / дюйм) 3 / 0,12 10 / 0,4 1 / 0,04
Толщина поверхностного слоя (мм / дюйм) 0,8 / 0,03   0,2 / 0,008
Размер отпечатка на контролируемой поверхности при 300 HV, 30 HRC Диаметр (мм / дюйм) 0,54 / 0,021 1,03 / 0,04 0,38 / 0,015
Глубина (мкм/мкдюйм) 24 / 960 53 / 2120 12 / 480
при 600 HV, 55 HRC Диаметр (мм / дюйм) 0,45 / 0,017 0,9 / 0,035 0,32 / 0,012
Глубина (мкм/мкдюйм) 17 / 680 41 / 1640 8 / 320
при 800 HV, 63 HRC Диаметр (мм / дюйм) 0,35 / 0,013   0,30 / 0,011
Глубина (мкм/мкдюйм) 10 / 400   7 / 280

Дополнительные материалы:


Купить твердомеры металла Proceq серии Equotip можно по официальной цене производителя. Цена твердомера указана в прайс-листе. Смотрите так же разделы - меры твердости, твердомеры металла, твердомеры бетона, услуги по измерению твердости, поверка твердомеров, аттестация специалистов по ультразвуковому методу.



Твердомеры металла Proceq серии Equotip можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Крым, Казахстан, Белоруссия и другие регионы СНГ.
