Профилометры
Профилометр - прибор для измерения шероховатости поверхности.
Для измерения шероховатости применяются контактные и бесконтактные профилометры. В контактных приборах, в качестве щупа применяется алмазная игла, которая перемещается по определенной линии (трассе) относительно поверхности. Неровности вызывают механические колебания иглы, в результате которых формируется электрический сигнал, пропорциональный размерам неровностей. К бесконтактным методам измерения шероховатости относятся оптические (теневой проекции, светового сечения и интерференционные) и лазерные (метод сдвига частоты излучения).
Большинство современных стандартов, в том числе ГОСТ 19300 и ГОСТ 2789, были разработаны именно для контактных методов измерений. Контактные профилометры имеют ряд преимуществ. Они обеспечивают высокую точность благодаря малому радиусу кривизны алмазной иглы. При исследовании загрязненных поверхностей бесконтактные профилометры могут выдавать искаженные значения вследствие сканирования не шероховатости поверхности, а ее загрязнений.
Количественно шероховатость оценивают следующими основными параметрами: Ra — среднее арифметическое значений отклонения профиля от средней линии; Rz — высота неровностей профиля по десяти точкам (среднее от суммы высоты пяти наиболее высоких выступов и глубины наиболее глубоких впадин); Rу — наибольшая высота профиля, определяемая суммой высоты наибольшего выступа профиля и наибольшей впадины профиля от средней линии; Rq – среднеквадратическое отклонение профиля (квадратный корень из среднего арифметического квадратов значений отклонения профиля от средней линии).
Метрологическая служба НТЦ «Эксперт» оказывает услуги по поверке профилометров и контролю шероховатости различных изделий.

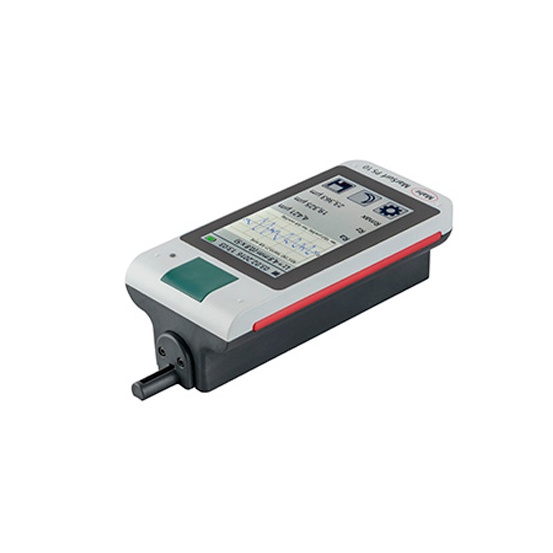

Профилометр MarSurf PS 10
Профилометр MarSurf PS 10 — это базовый прибор немецкой компании Mahr для прямолинейных измерений шероховатости в диапазоне от 0 до 350 мкм с погрешностью в пределах 5%. На сегодняшний день данная модель является одной из лучших на мировом рынке в своем классе. MarSurf PS 10 внесен в Госреестр средств измерений РФ №66897-17. Помимо российского реестра, профилометры SJ-210 соответствуют общим требованиям ГОСТ 27964-88 и международного стандарта DIN EN ISO 3274. Японским аналогом данной модели является профилометр Mitutoyo SJ-210. Методика поверки содержится в МП 203-13-2016. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда.
Профилометр Mitutoyo Surftest SJ-210
Профилометр Surftest SJ-210 – базовый прибор для измерения шероховатости от японской компании Mitutoyo Corporation (номер по каталогу 178-561-11). Модификации SJ-210 используются для быстрого и точного измерения шероховатости прямолинейных поверхностей. Погрешность измерений находится в пределах 5%. Действие приборов основано на механическом ощупывания неровностей профиля алмазным щупом и преобразования его колебаний в значения шероховатости микропроцессорным блоком. В качестве щупа используется алмазный наконечник радиусом 2 мкм. |
Сейчас вы можете купить профилометр Mitutoyo Surftest SJ-210 по цене 297 000 рублей!!!
Серия Surftest SJ-210 выпускается в нескольких модификациях:
- Стандартная, с продольным ходом щупа: вперед-назад. Подходит для большинства задач.
- Тип S, с поперечным ходом щупа: влево-вправо. Удобен при измерениях шеек валов, канавок и фланцев;
- Тип R, с системой безопасных измерений защищающей щуп от повреждений. В нерабочем положении датчик скрыт.
Профилометр Mitutoyo Surftest SJ-310
Профилометр Surftest SJ-310 - компактный, портативный, простой в использовании прибор для измерения шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию - образующие цилиндрических поверхностей, отверстия, плоские поверхности. Surftest SJ-310 оснащен разнообразными функциями измерения и анализа. Действие прибора основано на механическом ощупывания неровностей профиля алмазным щупом и преобразования его колебаний в значения шероховатости микропроцессорным блоком. В качестве щупа используется алмазный наконечник радиусом 2 мкм. Профилометр Surftest SJ-310 применяется в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научно-исследовательских институтах, метрологических центрах. Изготовитель - японская компания Mitutoyo Corporation.
Щуп для профилометра Mitutoyo SJ-210
Компания Mitutoyo предлагает широкий выбор датчиков (щупов) и других принадлежностей для профилометров серии SJ-210 и SJ-310. Помимо стандартного щупа (код товара 178-296), можно заказать щупы для малых отверстий и глубоких канавок, для зубьев и мягких материалов. Стандартный привод для продольного сканирования, при необходимости можно заменить на поперечный или Г-образный, для контроля деталей сложной формы. Выбрать подходящий датчик можно, воспользовавшись страницей каталога на фото. При заказе сообщите артикул нужной модели. Купить щупы для профилометра Mitutoyo SJ-210 можно по цене, которую мы сообщим по запросу. Заявки направляйте по адресу kontrol@ntcexpert.ru. Поставки продолжаются.
Профилометр Mitutoyo Surftest SJ-410
Профилометр Surftest SJ-410 - компактный, портативный прибор для измерения шероховатости. Прибор работает как в опорном, так и безопорном режиме. Измерение без опоры – это измерения поверхности относительно опорной поверхности привода. Таким способом с высокой точностью измеряются волнистость и мелкие ступени, в дополнение к шероховатости поверхности, но диапазон ограничен ходом щупа. Серия SJ-410 поддерживает множество измерений элементов поверхности путем простой замены щупа. При измерении с опорой элементы поверхности измеряются с учетом скольжения опоры за щупом во время трассирования. Таким способом нельзя измерить волнистость и ступени профиля, но диапазон перемещения, в пределах которого может быть сделано измерение больше, потому что опора отслеживает контур поверхности детали. Изготовитель - японская компания Mitutoyo Corporation.
Профилометр Mitutoyo Surftest SJ-500
Профилометр Surftest SJ-500 - компактный, портативный прибор для измерения шероховатости поверхности. Есть две версии прибора - Surftest SJ-500, работающий под управлением блока управления, и Surftest SJ-500P, работающий под управлением PC. Прибор оснащен безопорной системой измерения первичного профиля (P), профиля шероховатости (R), профиля волнистости (W) и др. Измерение без опоры – это измерения поверхности относительно опорной поверхности привода. Таким способом с высокой точностью измеряются волнистость и мелкие ступени, в дополнение к шероховатости поверхности, но диапазон ограничен ходом щупа. Встроенный джойстик на панели управления обеспечивает быстрое и легкое позиционирование. Ручной регулировочный винт позволяет точно позиционировать небольшой щуп для измерения поверхности малых отверстий. Датчик позволяет выполнить поворот щупа на 90°. Идеально подходит для измерения в труднодоступных местах, например, на шейках коленчатых валов. Прибор можно использовать как отдельно, так и с гранитным стендом.

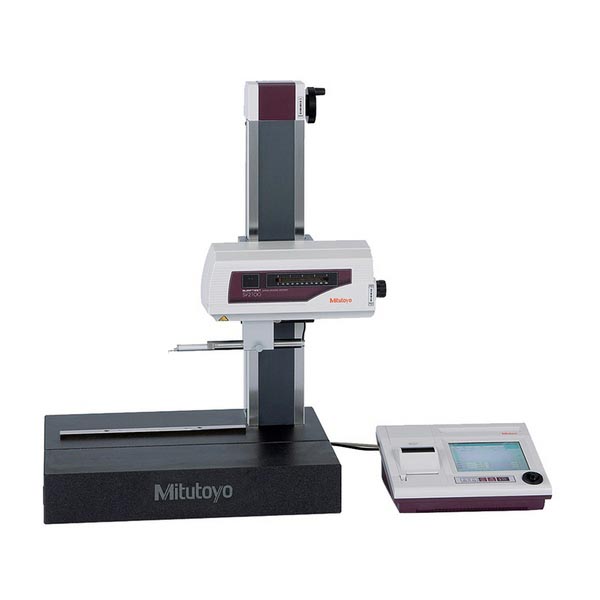

Профилометр Mitutoyo Surftest SV-2100
Mitutoyo Surftest SV-2100 - стационарный профилометр на гранитной плите с ручной или моторизованной колонной для работы в цеховых условиях. Есть две версии прибора - Surftest SV-2100, работающий под управлением блока управления, и Surftest SV-2100P, работающий под управлением компьютера со специальным программным обеспечением. Кроме того, профилометры серии Surftest SV-2100 могут различаться длиной и способом вертикального перемещения – 350 или 550 мм, с ручной или моторизованной колонной, а также размером гранитного основания (600 х 450 мм или 1000 х 450 мм) и измерительным наконечником:
Профилометр Formtracer Avant S3000-D
Профилометр Formtracer Avant S3000-D предназначен для измерений профиля поверхности различных деталей и / или параметров шероховатости, а также для определения в измеренных профилях геометрических параметров.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом. Возникающие при этом механические колебания щупа преобразовываются в изменения напряжения, пропорциональные этим колебаниям, усиливаются и измеряются в микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Цифровой профилемер поверхности Elcometer 224
Цифровой профилемер Elcometer 224 применяется для измерения высоты профиля металлических поверхностей, прошедших пескоструйную или дробеструйную очистку. Диапазон измерений 0 – 500 мкм. Точность ±5 мкм. Скорость измерений до 60 в минуту. Прибор внесен в Госреестр средств измерений РФ (№ 66898-17). Производство Elcometer – Великобритания. Срок гарантии 12 месяцев.
Elcometer 224 поставляется в двух модификациях – модель B и модель Т. По сравнению с базовой моделью, версия Т поддерживает беспроводную передачу данных и сохраняет до 150 000 результатов измерения в 2 500 группах. Также модель Т имеет возможность передачи данных на ПК по USB или Bluetooth. Предусмотрена функция привязки времени и даты к группам и отдельным результатам измерений. Для обработки данных и составления отчетов применяется фирменное ПО ElcoMaster. Полный перечень отличий модификаций Elcometer 224 представлен в таблице характеристик.
Профилометр модели 130
Профилометр модели 130 предназначен для измерений параметров профиля и шероховатости по системе средней линии по ГОСТ 25142-82. Профилометр 130 это профессиональная модель для лабораторной работы 1го класса точности. Прибор разработан в России, в соответствии с ТУ 3943-001-70281271-2007 и внесен в Госреестр средств измерений за номером 33319-06. Метрологическая служба НТЦ «Эксперт» укомплектована профилометром данной модели и имеет право калибровки образцов шероховатости и профильных мер по основным шкалам. Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения индуктивного датчика вдоль измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.
Контурограф модели 220
Контурограф модели 220 предназначен для измерений параметров шероховатости и профилей различных деталей (как плоских, так и тел вращения), а также для определения в измеренных профилях геометрических параметров: радиусов дуг, координат точек, расстояний, углов и т.д.
Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом с индуктивным датчиком путем перемещения щупа по измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.
Измеритель шероховатости TIME 3220
Портативный измеритель шероховатости TIME 3220 позволяет оперативно проводить измерения параметров шероховатости различных поверхностей. Профилометр TIME 3220 находит применение как на производстве, так и в научных лабораториях. Измеритель шероховатости TIME 3220 производит расчёт параметров шероховатости в соответствии с выбранной методикой и отображает на ЖК экране график профиля и все измеренные значения. Результаты тестирования можно сохранить на приборе или вывести на персональный компьютер.
Измеритель шероховатости TIME 3221
Портативный измеритель шероховатости TIME 3221 предназначен для измерения шероховатости по 40 шкалам, имеет связь с персональным компьютером и является модификацией прибора TIME 3220, оснащенной выносным датчиком на кабеле длиной около 1 м. Измеритель шероховатости TIME3221 имеет высокую точность, широкий диапазон применения, прост в эксплуатации и надежно выполнен. Прибор широко применим для измерения поверхностей всех видов металлов и неметаллов.
Профилометр Time 3221 предназначен для работы в условиях производства и может быть использован для измерения шероховатости поверхности различных машиностроительных деталей, в научных лабораториях и отделах технического контроля. Измеритель шероховатости TIME 3220 производит расчёт параметров шероховатости в соответствии с выбранной методикой и отображает на жидкокристаллическом экране все измеренные параметры и профили.
Измеритель шероховатости TR100
Измеритель шероховатости TR 100 – то портативный высокоточный прибор для измерения профиля поверхности. Прибор имеет высокую точность и широкий диапазон применения, прост и надежен в эксплуатации. Профилометр TR 100 сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Измеритель шероховатости TR110
Измеритель шероховатости TR110 – модифицированный вариант профилометра TR100, получивший современный дизайн корпуса и имеющий в базовом комплекте поставки защитный чехол для датчика. Измеритель шероховатости TR110 внесен в Госреестр средств измерений Российской Федерации №20665-07. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Измеритель шероховатости TR110 New
Профилометр TR110 New – обновленная версия популярного измерителя шероховатости TR110 с современным дизайном корпуса и защитным чехлом для датчика. Прибор получил второй дисплей для более удобной работы. Пьезоэлектрический элемент с алмазной иглой обеспечивает превосходные измерительные качества. Профилометр TR110 измеряет шероховатость по шкалам Ra и Rz. Измеритель шероховатости TR110 внесен в Госреестр средств измерений Российской Федерации №20665-07. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Измеритель шероховатости TR200
Измеритель шероховатости TR 200 предназначен для расчёта параметров шероховатости поверхности в строгом соответствии с выбранной методикой и установленными стандартами. Прибор TR200 отображает на жидкокристаллическом экране график профиля и все измеренные параметры - Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rm, R3z, Sk, S, Sm, tp.. Прибор для измерения шероховатости TR200 сертифицирован Госстандартом РФ и внесен в Российский государственный реестр СИ. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Измеритель шероховатости TR210
Портативный измеритель TR210 - упрощенная модель профилометра TR200, позволяющая проводить измерения профиля поверхности по четырем основным параметрам: Ra, Rz, Ry, Rq. Дополнительно стоит отметить, что в базовый комплект поставки входит специальный датчик (игла) для проведения измерений в труднодоступных местах: различных пазах, каналах, отверстиях. Прибор прост в управлении, отличается малыми габаритами и весом. TR210 сертифицирован для применения на территории Российской Федерации и внесен в Государственный реестр средств измерений. Прибор, также, полностью соответствует международному стандарту ISO. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Измеритель шероховатости TR220
Измеритель шероховатости TR 220 - усовершенствованная модель профилометра TR200. Прибор TR220 может успешно использоваться как в различных отраслях производства, так и в научных лабораториях. Измеритель шероховатости поверхности TR 220 обладает высокой точностью и надежностью, прост в эксплуатации и обслуживании. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.

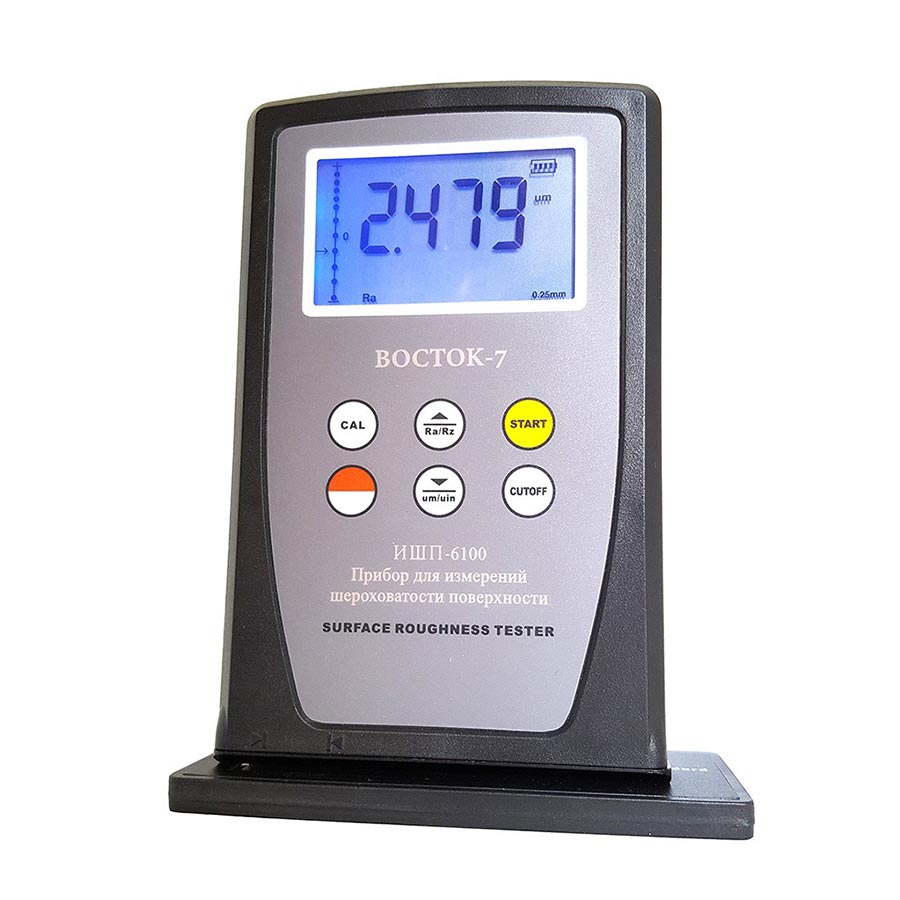

Профилометр ИШП-6100
Измеритель шероховатости поверхности ИШП-6100 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа). Профилометр ИШП-6100 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-6100 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.
Профилометр ИШП-110
Измеритель шероховатости поверхности ИШП-110 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа). Профилометр ИШП-110 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-110 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.
Профилометр ИШП-210
Измеритель шероховатости поверхности ИШП-210 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Профилометр ИШП-210 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-210 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.
Механический профилемер поверхности Elcometer 123
Elcometer 123 – удобный и недорогой механический профилемер поверхностей после струйной очистки. Профилемер предназначен для сравнения образцов после пескоструйной или дробеструйной обработки. Диапазон измерений высоты профиля: 0 – 1000 мкм, цена деления шкалы – 2 мм. Измеритель автономен, питание не требуется. По заявке возможна поставка с сертификатом о калибровки Elcometer. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Электронным аналогом данной модели является Elcometer 224. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Лента измерительная Elcometer 122 Testex
Лента Elcometer 122 Testex предназначена для измерения высоты неровностей профиля методом слепков. Лента прижимается к поверхности вспененным слоем и после снятия зеркально копирует ее профиль. Далее высота профиля измеряется микрометрическим толщиномером Elcometer 124 или другим измерителем. Данный метод обычно применяется для контроля поверхностей труднодоступных мест, сложных по форме и крупногабаритных изделий.

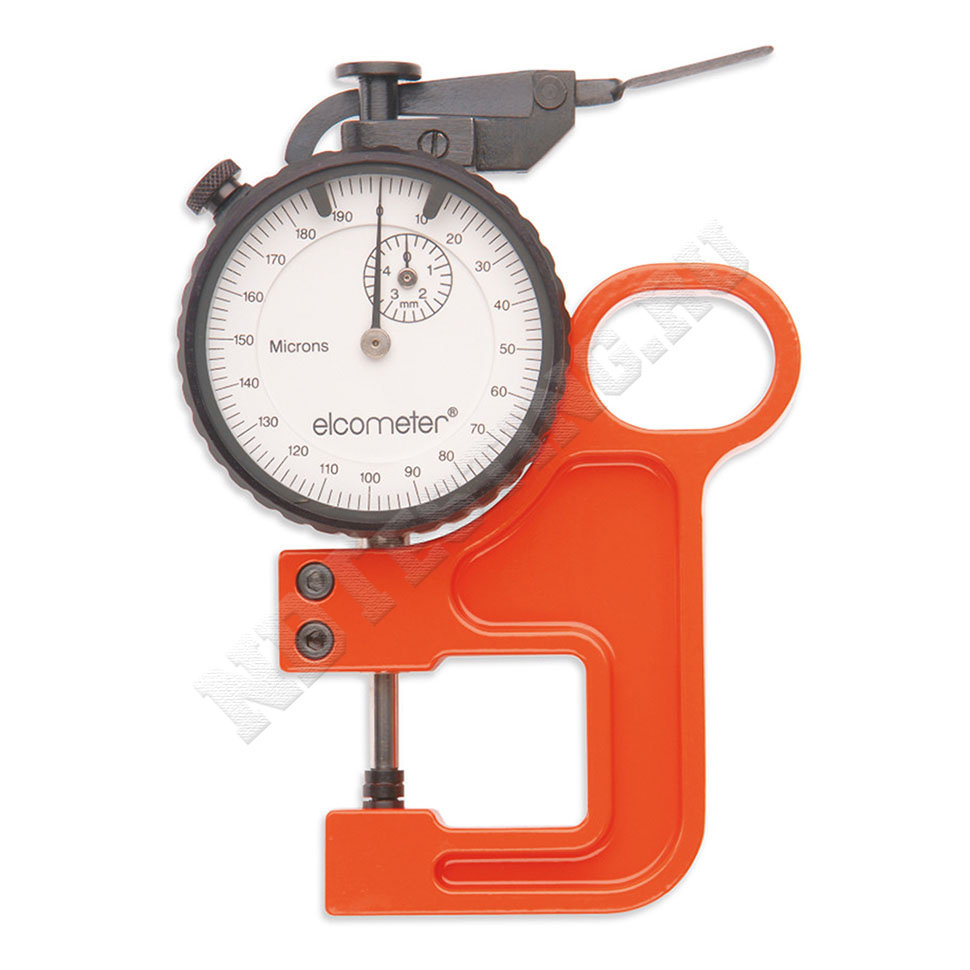

Толщиномер для ленты Testex - Elcometer 124
Толщиномер Elcometer 124 специально разработан компанией Elcometer для измерения высоты неровностей профиля, сформированного с помощью ленты Testex. Лента прижимается к поверхности вспененным слоем и зеркально копирует профиль поверхности после снятия. Далее высота профиля ленты измеряется толщиномером Elcometer 124 как показано на видео. Elcometer 124 это недорогой и простой в использовании прибор для оперативного измерения высоты профиля по международным стандартам ASTM D 4417-C, BS 7079-C5, ISO 8503-5, NACE RP 0287, US Navy NSI 009-32, US Navy PPI 63101-000. Производство Elcometer – Великобритания. Срок гарантии – 1 год.
