Портативный измеритель шероховатости TIME 3221 предназначен для измерения шероховатости по 40 шкалам, имеет связь с персональным компьютером и является модификацией прибора TIME 3220, оснащенной выносным датчиком на кабеле длиной около 1 м. Измеритель шероховатости TIME3221 имеет высокую точность, широкий диапазон применения, прост в эксплуатации и надежно выполнен. Прибор широко применим для измерения поверхностей всех видов металлов и неметаллов.

Профилометр Time 3221 предназначен для работы в условиях производства и может быть использован для измерения шероховатости поверхности различных машиностроительных деталей, в научных лабораториях и отделах технического контроля. Измеритель шероховатости TIME 3220 производит расчёт параметров шероховатости в соответствии с выбранной методикой и отображает на жидкокристаллическом экране все измеренные параметры и профили.

При измерении шероховатости поверхности профилометром TIME3221, на поверхности детали располагают датчик, который перемещается с постоянной скоростью. Датчик воспринимает неровности поверхности алмазной иглой. Собранные данные подвергаются цифровой фильтрации и преобразуются в мкм в выбранной шкале. Результаты измерения выводятся на жидкокристаллический дисплей, их можно распечатать на принтере или передать на персональный компьютер.

С измерителем шероховатости Time 3221 поставляется стойка с магнитным креплением для более точного позиционирования датчика относительно измеряемой поверхности.

НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля. Пример отчета.

Отличительные особенности измерителя шероховатости TIME 3221:

  • измерение параметров: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, R, Rpk, Rvk, Mr1, Mr2, A1, A2;
  • высокая точность измерений;
  • профиломер проводит расчеты в соответствии с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт);
  • результаты контроля отображаются на ЖК-дисплее (график профиля и все измеренные параметры);
  • возможно подключение к принтеру TA230 для печати всех параметров и графиков;
  • наличие функции передачи данных через порт RS232 и USB;
  • доступны следующие языки интерфейса: упрощенный китайский / английский;
  • отключение питания как вручную, так и автоматическом режиме;
  • простота в эксплуатации.

Измерители шероховатости TIME 3221 внесены в Госреестр средств измерений РФ, свидетельство об утверждении типа № 58865-14. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.

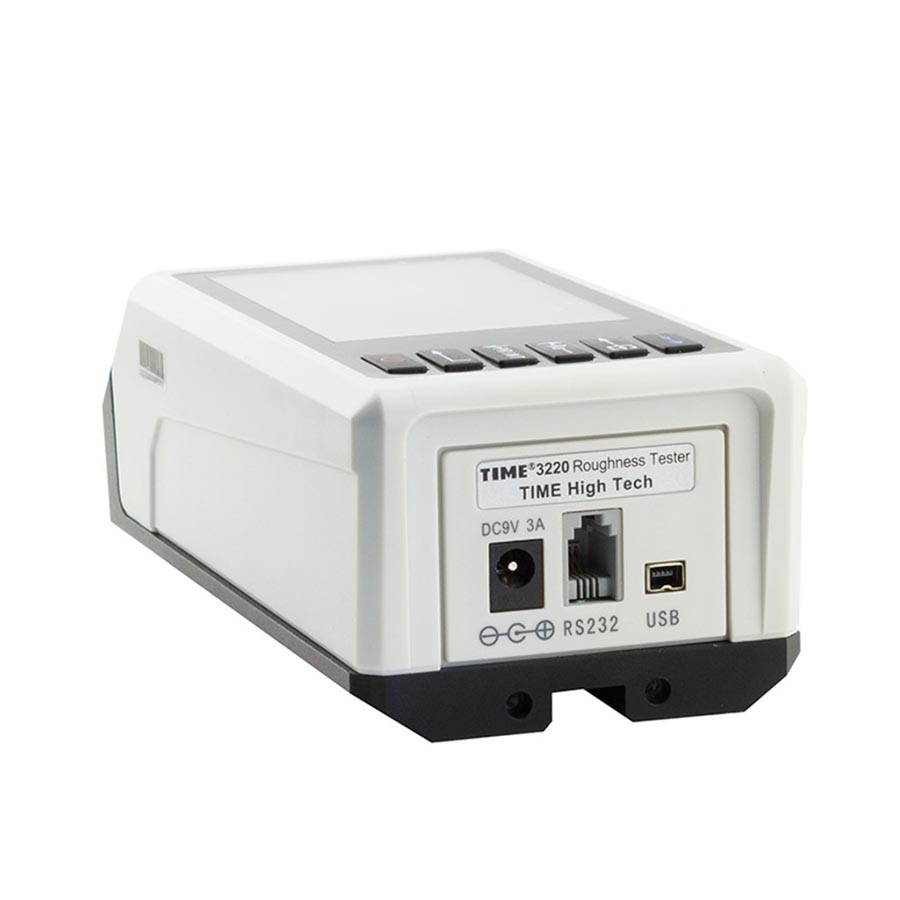

Измеритель шероховатости TIME 3220 Измеритель шероховатости TIME 3220 Измеритель шероховатости TIME 3220 Измеритель шероховатости TIME 3220

Технические характеристики измерителя шероховатости TIME 3221 приведены в таблице:

Наименование Значение
Диапазон измерения иглы датчика 400 мкм
Радиус измерительного пера 5 мкм
Материал измерительного пера Алмазная игла
Измерительное усилие 4 мН
Угол измерительного пера 90 градусов
Максимальная длина прохода 19 мм / 0.748 дюйм
Длина оценки 0.08 мм, 0.25 мм, 0.8 мм, 2.5 мм, авто
Скорость перемещения 0,08 мм = 0,25 мм/с
0,25 мм = 0,25 мм/с
0,8 мм = 0,5 мм/с
2,5 мм = 1 мм/с
Возвращение = 1 мм/с
Точность ±10%
Повторяемость <6%
Количество длин оценки от 1 до 5 длин (выбираемая)
Дискретность в диапазоне измерений:
 ±50 мкм
 ±200 мкм

0.001 мкм
0.008 мкм
Электропитание Встроенный ионно-литиевый (LI-ion) аккумулятор
Диапазон рабочих температур 0-40 градусов Цельсия
Относительная влажность <90%
Габариты 155.4х75х53 мм (осн. блок)
120.5х25.5х28.5 мм (измер. элемент)
Вес 580 гр. (осн. блок)
165 гр. (измер. элемент)

Базовый комплект поставки:

  • измеритель шероховатости TIME3221;

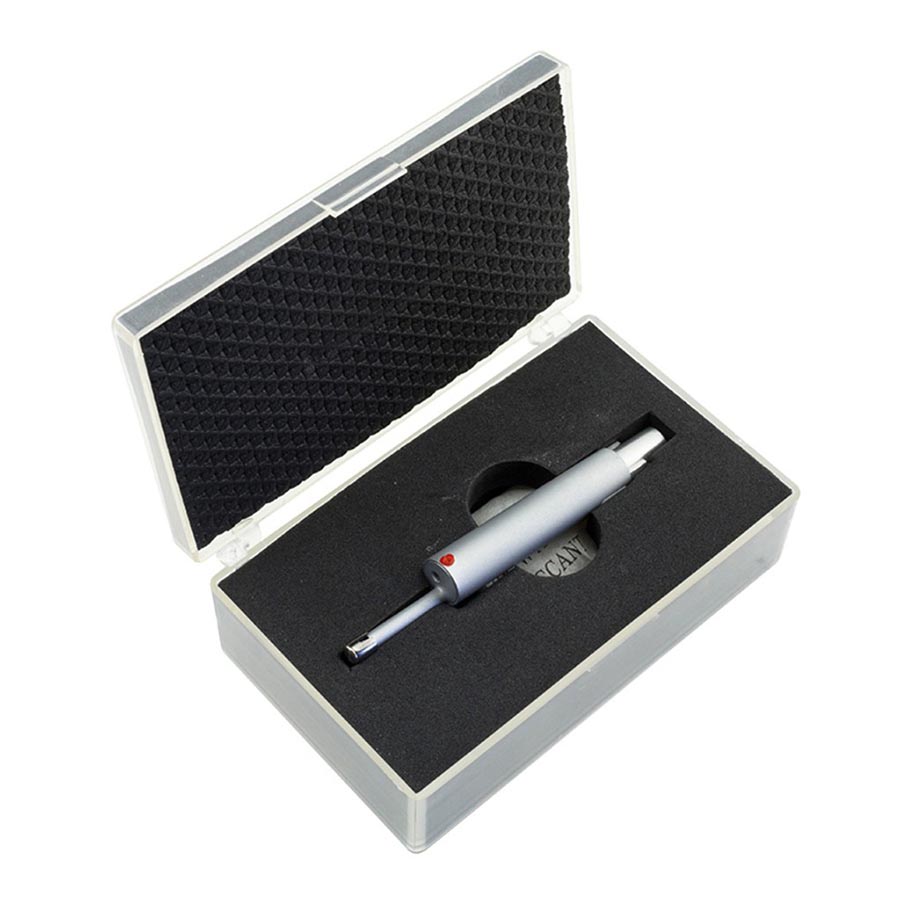

  • стандартный датчик;
  • зарядное устройство;
  • отвертка;
  • кабель;
  • образец шероховатости по Ra;
  • инструкция;
  • гарантийный талон.

Видео с описанием возможностей профилометра TIME 3221


Подпишитесь на наш канал YouTube

Купить измеритель шероховатости TIME 3221 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера TIME 3221 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аттестация специалистов по измерению шероховатости.



Измеритель шероховатости TIME 3221 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
