Профилометр Mitutoyo Surftest SJ-220
 |

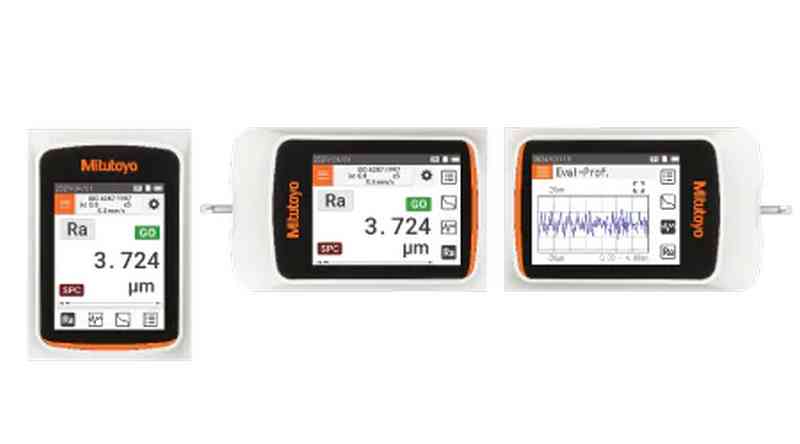

Профилометр Surftest SJ-220 – дальнейшее развитие серии портативных приборов для измерения шероховатости поверхности SJ-200 от японской компании Mitutoyo Corporation. Модификация SJ-220 оснащена сенсорным экраном и новым пользовательским интерфейсом. Вы можете выполнять такие операции, как изменение экрана дисплея и регулировку настроек кончиком пальца. Помимо сенсорных операций, экран также поддерживает операции пролистывания и смахивания, что упрощает выполнение измерительных работ. |

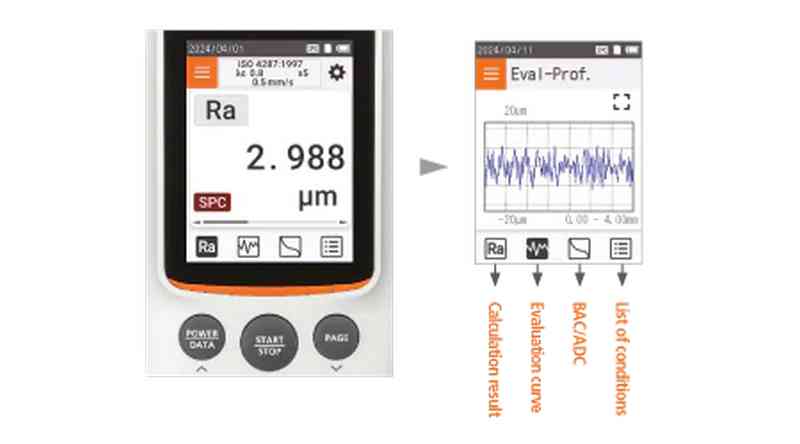

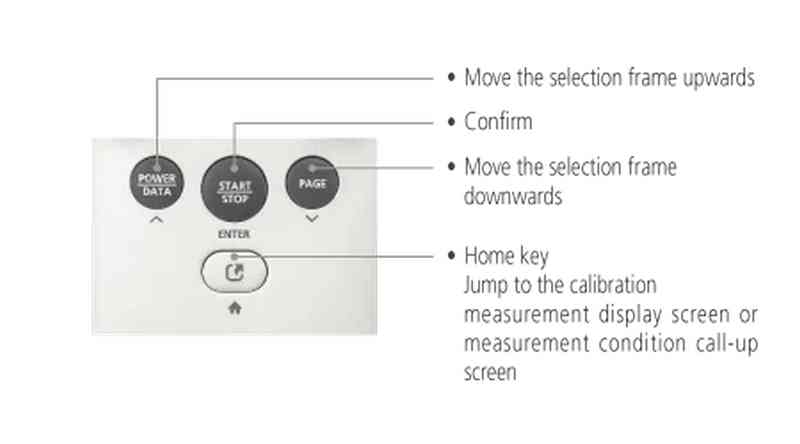

Сенсорный экран всегда можно отключить, удерживая клавишу PAGE. Когда вы носите перчатки и вам не удобно управлять сенсорным экраном, вы все равно можете управлять этим устройством с помощью физических кнопок. При помощи клавиши «Домой» вы можете перейти на главный экран одним касанием, отобразить ежедневное меню и вызвать калибровочные измерения и условия измерений. Размер экрана был увеличен до 2,8 дюймов при сохранении компактного размера устройства, помещающегося в одной руке. Наличие подсветки делает экран четким и легко читаемым даже в слабо освещенных местах. Вы также можете изменить ориентацию отображения экрана.
В плане совместимости профилометра Surftest SJ-220 можно отметить следующие особенности прибора:
- Высокоскоростную передачу данных измерений и значительно улучшенные функции связи;
- Опциональный беспроводной блок для измерительного прибора U-WAVE-TIB, обеспечивающий связь по Bluetooth®;
- Теперь возможна двунаправленная связь без необходимости подключения кабеля;
- Подключившись к смартфону или ПК, вы можете еще больше повысить эффективность измерительных работ;
- Разумеется, связь по USB и RS-232C также по-прежнему возможна.
Профилометры Mitutoyo Surftest серии SJ-220 внесены в Госреестр средств измерений РФ. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78. Свидетельтсво о поверке в стандартный комплект не входит и поставляется по заявке. Помимо российского реестра, профилометры SJ-220 соответствуют требованиям европейских и международных стандартов - EN ISO (ISO 21920), VDA, ANSI, JIS. Производство – Mitutoyo Corporation, Япония. Срок гарантии: 1 год. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).
Сравнительные характеристики портативных профилометров Mitutoyo серии Surftest SJ 200 и 300 приведены в таблице:
| Характеристики | Surftest SJ-220 / SJ-220R / SJ-220S |
Surftest SJ-210 / SJ-210R / SJ-210S |
Surftest SJ-310 / SJ-310R / SJ-310S |
|
| Модель | (тип 0,75 мН) | (тип 4 мН) | (тип 0,75 мН) | (тип 0,75 мН) |
| Диапазон: | 360 мкм | 360 мкм | 360 мкм | |
| Измерительное усилие: | 0,75 мН | 4 мН | 0,75 мН | 0,75 мН |
| Угол измерительного наконечника: | 60⁰ | 90⁰ | 60⁰ | 60⁰ |
| Радиус измерительного наконечника: | 2 мкм | 5 мкм | 2 мкм | 2 мкм |
| Масса: | 0.5178 кг | 0.5 кг | 1.7 кг | |
| Ход траверсы: | 17.5 мм/17.5 мм/5.6 мм | 17.5 мм/17.5 мм/5.6 мм | 17.5 мм/17.5 мм/5.6 мм | |
| Скорость измерения: | 0.25 мм/с 0.5 мм/с 0.75 мм/с 1 мм/с, возврат: 1 мм/с | 0.25 мм/с 0.5 мм/с, возврат: 0.8 мм/с | 0.25 мм/с 0.5 мм/с, возврат: 0.8 мм/с | |
| Длина кабеля: | 1 м | 1 м | 1 м | |
| Метод измерения: | НД | Индукционный | Индукционный | |
| Щуп: | НД | Алмазный наконечник | Алмазный наконечник | |
| Радиус опоры: | НД | 40 мм | 40 мм | |
| Профили: | Первичный профиль (Р), профиль шероховатости (R), DF профиль, R-MOTIF | Первичный профиль (Р), профиль шероховатости (R), DIN 4776 | Первичный профиль (Р), профиль шероховатости (R), DIN 4776, MOTIF | |
| Диапазон отображения: | НД | Ra, Rq: 0,01 мкм – 100 мкм Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp: 0,02 мкм – 350 мкм Vo: 0,000 – 10,00 (мм3/см2) S, Sm: 2 мкм – 4000 мкм Pc: 2,5/см – 5000/см Mr 1, Mr 2: 0 – 100% mr: 1 – 100% | Ra, Rq: 0,01 мкм - 100 мкм Ry, Rz, Rt, Rv, R3z, Rk, Rpk, Rvk, R, Rp, Rx, AR, W, Wx, Wte: 0,02 мкм - 350 мкм S, Sm: 2 мкм - 4000 мкм HSC, Pc: 2,5/cm - 5000/cm; Ppi: 6,35 - 12700/inch dc: - 350 мкм - + 350 мкм Lo: 0,1 мм - 99,999 мм mr, Mr 1, Mr 2: 0 - 100 % A1, A2: 0 - 15000 | |
| Дисплей: | Цветная сенсорная панель TFT LCD с диагональю 2,8 дюйма и подсветкой (320× 240 точек) Функции сенсорного экрана: касание, свайп, флик, длительное нажатие Функции подсветки: Регулировка подсветки (от 5 уровней), ЭКОНОМИЧНЫЙ режим (подсветка выключается, если сенсорный экран не включается в течение 10 секунд). | Цветной ЖК-дисплей 6 см (2.4“) с подсветкой | Цветной ЖК-дисплей 14,5 см (5,7“) с подсветкой | |
| Стандарты шероховатости: | DIN, ISO, ANSI, JIS, ASME, VDA | DIN, ISO, ANSI, JIS | DIN, ISO, ANSI, JIS | |
| Выборка длины: | 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм | SJ-210: 0,25 мм, 0,8 мм, 2,5 мм SJ-210R: 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм SJ-210S: 0,25 мм, 0,8 мм, 2,5 мм |
0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм или вход | |
| Количество базовых длин: | × 1, × 2, × 3, × 4, × 5, × 6, × 7, × 8, × 9, × 10 | х 1, х 3, х 5, х L | х 1, х 3, х 5, х L | |
| Цифровой фильтр: | 2CR-75% / PC-75% / Гаусс | 2CR-75%, 2CR-75% (с корректировкой по фазе) | 2RC-75%, 2RC-75% (фазовая коррекция), гаусс -50% | |
| Длина отсечки: | λc: 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм | λc: 0,25 мм, 0,8 мм, 2,5 мм, ls: 2,5 мкм, 8 мкм | λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм λs: 2,5 мкм; 8 мкм; 25 мкм | |
| Питание: | Адаптер переменного тока (тип USB со сменными контактными адаптерами переменного тока), входное напряжение: от 100 до 240 В переменного тока ±10 % (50 Гц / 60 Гц). Выходная мощность: 5,0 В постоянного тока / 2,0 А, встроенный аккумулятор (Ni-MH), поддерживаемый стандарт USB: USB 2.0 (полная скорость), стандарт зарядки USB: BC1.2. Поддерживаются следующие USB-порты: SDP "SDP (стандартный порт для зарядки)", CDP "CDP (Порт для зарядки)", DCP "DCP (выделенный порт для зарядки)". | Посредством преобразователя переменного тока (7,5 В 1,5 Вт пост.тока) встроенная или аккумуляторная батарея | НД | |
| Допуск: | НД | Верхний/нижний предел | Значения верхнего/нижнего предела для трех параметров | |
| Интерфейс: | Интерфейс ввода-вывода USB I/F (Type-C), выход Digimatic, RS-232C I/F, Foot SW I/F, BLE I/F | Интерфейс ввода-вывода RS-232 C, выход DIGIMATIC | Интерфейс ввода/вывода RS-232 C, выход DIGIMATIC, флэш-карта Compact | |
| Переход в спящий режим: | Функция автоматического отключения (время ожидания может быть произвольно установлено в диапазоне от 10 до 600 секунд. Функция автоматического отключения отключается при использовании адаптера переменного тока) | Автоматически, после 30 с. | Автоматически, после 5 мин. | |
Технические характеристики портативных профилометров Mitutoyo серии Surftest приведены в таблице:
| Характеристики | Surftest SJ-210 / SJ-210R / SJ-210S | Surftest SJ-310 / SJ-310R / SJ-310S |
Surftest SJ-411 | Surftest SJ-412 | Surftest SJ-500 / SJ-500P | Surftest SV-2100 / SV-2100P | ||||
| (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | |||
| Диапазон: | 360 мкм | 800 мкм, 80 мкм, 8 мкм (до 2,4 мм с доп. щупом) | ||||||||
| Измерительное усилие: | 0,75 мН | 0,75 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН |
| Угол измерительного наконечника: | 60⁰ | 60⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ |
| Радиус измерительного наконечника: | 2 мкм | 2 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм |
| Масса: | 500 г | 1,7 кг | 6,7 кг | от 140 до 220 кг | ||||||
| Диапазон измерения: | 16 мм 4,8 мм (S-тип) | |||||||||
| Ход траверсы: | 17,5 мм; 5,6 мм (S-тип) | 25 мм | 50 мм | 100 мм | ||||||
| Скорость измерения: | Измерение: 0,25 мм/с; 0,5 мм/с; Возврат: 0,8 мм/с | 0,05; 0,1; 0,5; 1 мм/с | 0,02 - 5 мм/с | |||||||
| Длина кабеля: | 1 м | 1 м | ||||||||
| Метод измерения: | Индукционный способ | Индукционный способ | без опоры / с опорой | Безопорная дифференциально-индуктивная система измерения | ||||||
| Щуп: | Алмазный наконечник | Алмазный наконечник | ||||||||
| Радиус опоры: | 40 мм | 40 мм | ||||||||
| Профили: | Первичный профиль (Р), профиль шероховатости (R), DIN 4776 | Первичный профиль (Р), профиль шероховатости (R), DIN 4776, MOTIF | Первичный профиль (P), шероховатость (R), волнистость (W), MOTIF (R, W) и другие | |||||||
| Позиционирование: | ±1,5° (наклон), 10 мм (вверх/вниз) | ±1,5° (наклон), 30 мм (вверх/вниз) | ||||||||
| Диапазон отображения: | Ra, Rq: 0,01 мкм – 100 мкм Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp: 0,02 мкм – 350 мкм Vo: 0,000 – 10,00 (мм3/см2) S, Sm: 2 мкм – 4000 мкм Pc: 2,5/см – 5000/см Mr 1, Mr 2: 0 – 100% mr: 1 – 100% | Ra, Rq: 0,01 мкм - 100 мкм Ry, Rz, Rt, Rv, R3z, Rk, Rpk, Rvk, R, Rp, Rx, AR, W, Wx, Wte: 0,02 мкм - 350 мкм S, Sm: 2 мкм - 4000 мкм HSC, Pc: 2,5/cm - 5000/cm; Ppi: 6,35 - 12700/inch dc: - 350 мкм - + 350 мкм Lo: 0,1 мм - 99,999 мм mr, Mr 1, Mr 2: 0 - 100 % A1, A2: 0 - 15000 | ||||||||
| Дисплей: | Цветной ЖК-дисплей 6 см (2.4“) с подсветкой | Цветной ЖК-дисплей 14,5 см (5,7“) с подсветкой | Цветной ЖК-дисплей 19 см (7,5“) с подсветкой | |||||||
| Стандарты шероховатости: | DIN, ISO, ANSI, JIS | DIN, ISO, ANSI, JIS | EN ISO, VDA, JIS, ANSI и пользовательские настройки | |||||||
| Выборка длины: | SJ-210: 0,25 мм, 0,8 мм, 2,5 мм SJ-210R: 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм SJ-210S: 0,25 мм, 0,8 мм, 2,5 мм |
0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм или вход | ||||||||
| Количество базовых длин: | х 1, х 3, х 5, х L | х 1, х 3, х 5, х L | x 1, x 3, x 5, x L* (* = любое значение) | |||||||
| Цифровой фильтр: | 2CR-75%, 2CR-75% (с корректировкой по фазе) | 2RC-75%, 2RC-75% (фазовая коррекция), гаусс -50% | Гаусс, 2CR75, PC75 | Гаусс, 2CR75, PC75, RobustSpline | ||||||
| Длина отсечки: | lc: 0,25 мм, 0,8 мм, 2,5 мм, ls: 2,5 мкм, 8 мкм | λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм λs: 2,5 мкм; 8 мкм; 25 мкм | λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; без отсечки |
λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм; без отсечки |
||||||
| Питание: | Посредством преобразователя переменного тока (7,5 В 1,5 Вт пост.тока) встроенная или аккумуляторная батарея | Преобразователь пер. тока, аккумуляторная батарея | Переменный ток 220 В 50 Гц | Переменный ток 220 В 50 Гц | ||||||
| Допуск: | Верхний/нижний предел | Значения верхнего/нижнего предела для трех параметров | Цветная индикация верхнего и нижнего допуска | |||||||
| Интерфейс: | Интерфейс ввода-вывода RS-232 C, выход DIGIMATIC | Интерфейс ввода/вывода RS-232 C, выход DIGIMATIC, флэш-карта Compact | USB, Digimatic, RS-232C, ножной переключатель | |||||||
| Автоматический переход в спящий режим: | Автоматически, после 30 с. | Автоматически, после 5 мин. | ||||||||
Комплект поставки:

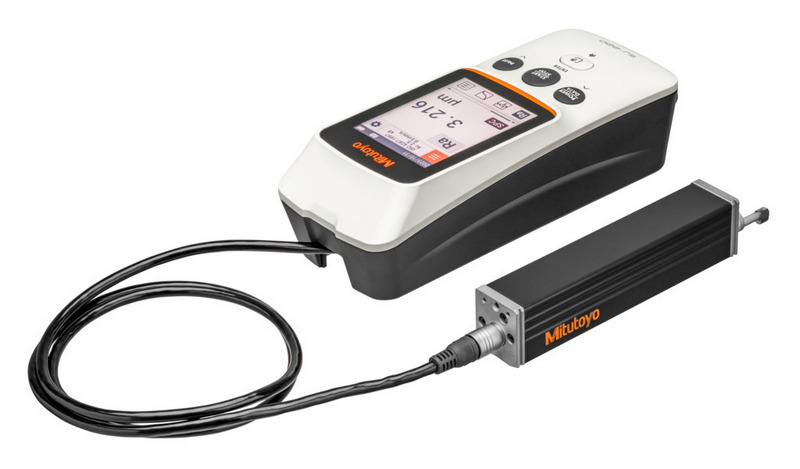

- Surftest SJ-220
- Мера шероховатости для калибровки
- Инструмент для управления внутренним выключателем батареи
- Чехол для переноски
- USB-кабель
- Адаптер переменного тока
- Инструкция по эксплуатации Surftest SJ-220
Видео – обзор Surftest SJ 220 на англ. яз.
Подпишитесь на наш канал YouTube
Дополнительная информация:
- Фирменная брошюра с описанием Mitutoyo Surftest SJ-220
- Обсуждение модели SJ-210 на форуме метрологов
- Видео с описанием возможностей профилометров серии Surftest
- Описание типа средства измерения Surftest SJ-210
- Руководство по эксплуатации Surftest SJ-210
- Краткое руководство по измерению шероховатости поверхности
Купить цифровой профилометр поверхности Mitutoyo Surftest SJ-220 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера Surftest SJ-220 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аренда профилометра, Аттестация специалистов по измерению шероховатости.
Вы можете купить профилометр Mitutoyo Surftest SJ-220 с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
