Профилометр ИШП-210
Измеритель шероховатости поверхности ИШП-210 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Профилометр ИШП-210 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-210 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.

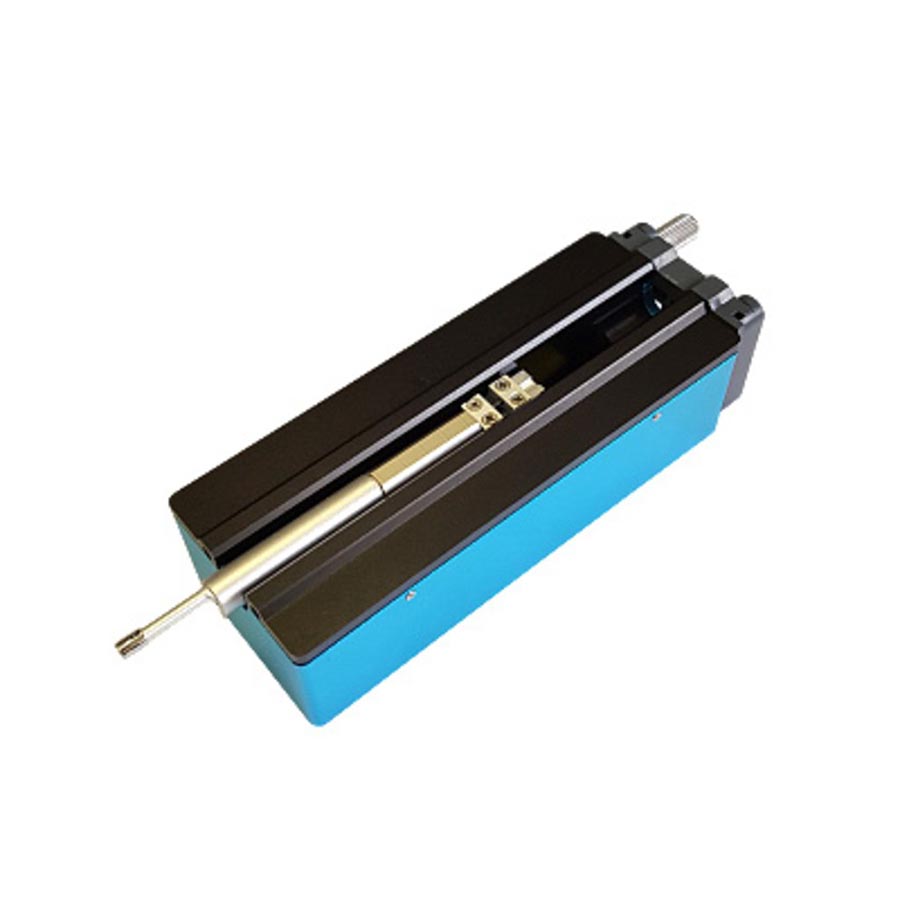

Профилометр ИШП-210 может эксплуатироваться при положительных и отрицательных температурах окружающей среды и измеряет 14 параметров шероховатости поверхности: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, RSm, Rmr в метрической (µm) и английской (µin) системах мер. Питание прибора осуществляется от встроенного аккумулятора (возможность непрерывной работы до 20 ч), для экономии заряда предусмотрено ручное или автоматическое выключение через 10 минут после последнего нажатия клавиши. Наличие различных типов датчиков позволяет проводить измерения на изогнутых поверхностях и в отверстиях, а измерительный штатив, принтер и программное обеспечение (дополнительные опции) - анализ результатов измерений. Также предусмотрена возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали и тем самым увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров. Прибор оснащен большим объёмом памяти, процессором DSP для быстрых расчётов и матричным OLED дисплеем для чёткой работы в различных условиях температуры и освещённости. Датчик и электронный блок профилометра собраны в едином прочном алюминиевом корпусе, что даёт малый размер и вес. Связь с компьютером для передачи данных статистики, печати и анализа осуществляется с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).
Измеритель шероховатости ИШП-210 совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

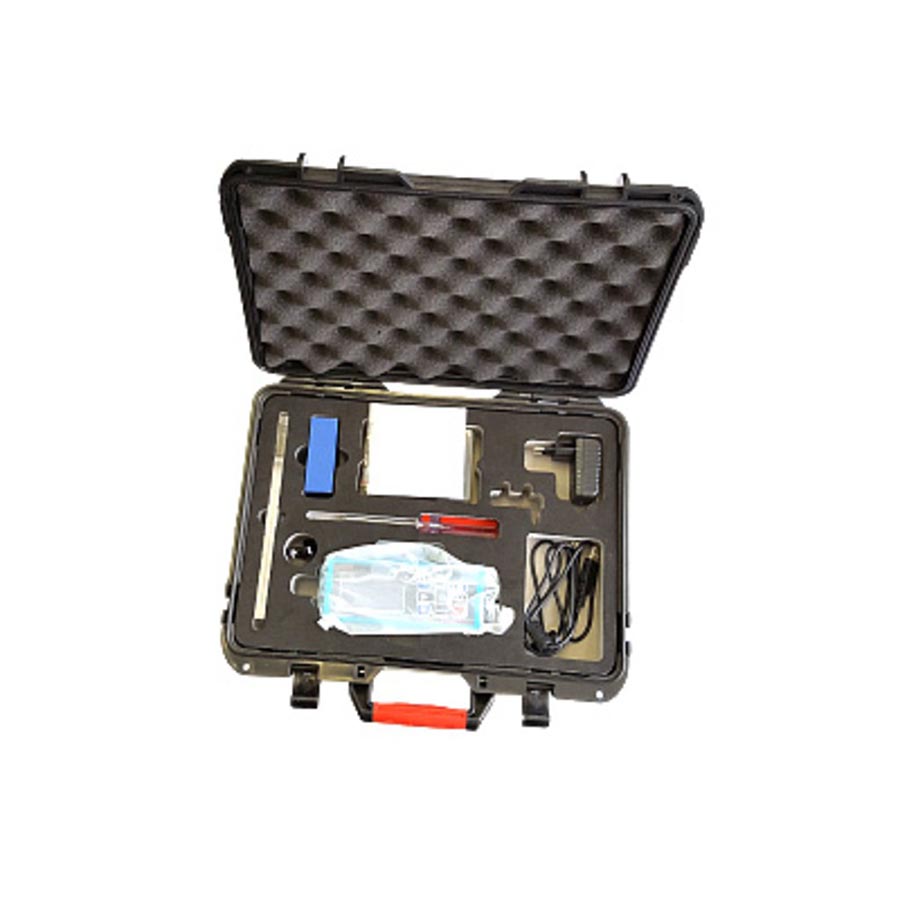

Измеритель шероховатости поверхности ИШП-210 сделан в России и внесен в Госреестр средств измерения РФ (№76028-19). Свидетельство о поверке входит в стандартный комплект поставки. Срок гарантии производителя – 1 год. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).
Технические характеристики портативных профилометров ИШП-6100, ИШП-110 и ИШП-210 приведены в таблице:
| Параметр | ИШП-6100 | ИШП-110 | ИШП-210 |
| Измеряемые параметры шероховатости | Ra, Rz | Ra, Rz, Rq, Rt | Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr |
| Фильтр | RC | RC | Гаусса, RC, PC-RC Профиль без фильтра D-P |
| График | - | - | Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
| Диапазон измерений: - по параметру Ra, мкм - по параметру Rz, мкм |
от 0,1 до 10,0 от 0,1 до 50,0 |
от 0,1 до 15,0 от 0,1 до 50,0 |
от 0,1 до 16,0 от 0,02 до 160,00 |
| Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм | - | - | 0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | 10 | ||
| Относительное СКО результатов измерений, %, не более | 7 | 7 | 6 |
| Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм | - | - | от –80 до +80 |
| Радиус кривизны щупа, мкм | 10 | 10 | 5 |
| Измерительное усилие, мН | 16 | 50 | 4 |
| Отсечка шага, мм | 0,25; 0,8; 2,5 | ||
| Длина оценки, мм | 12,5 мм | 1,25; 4,0 | от 1 до 5 длин отсечки шага |
| Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм |
0,135 0,5 1,0 |
||
| Автоотключение прибора, мин. | 5 | 10 | |

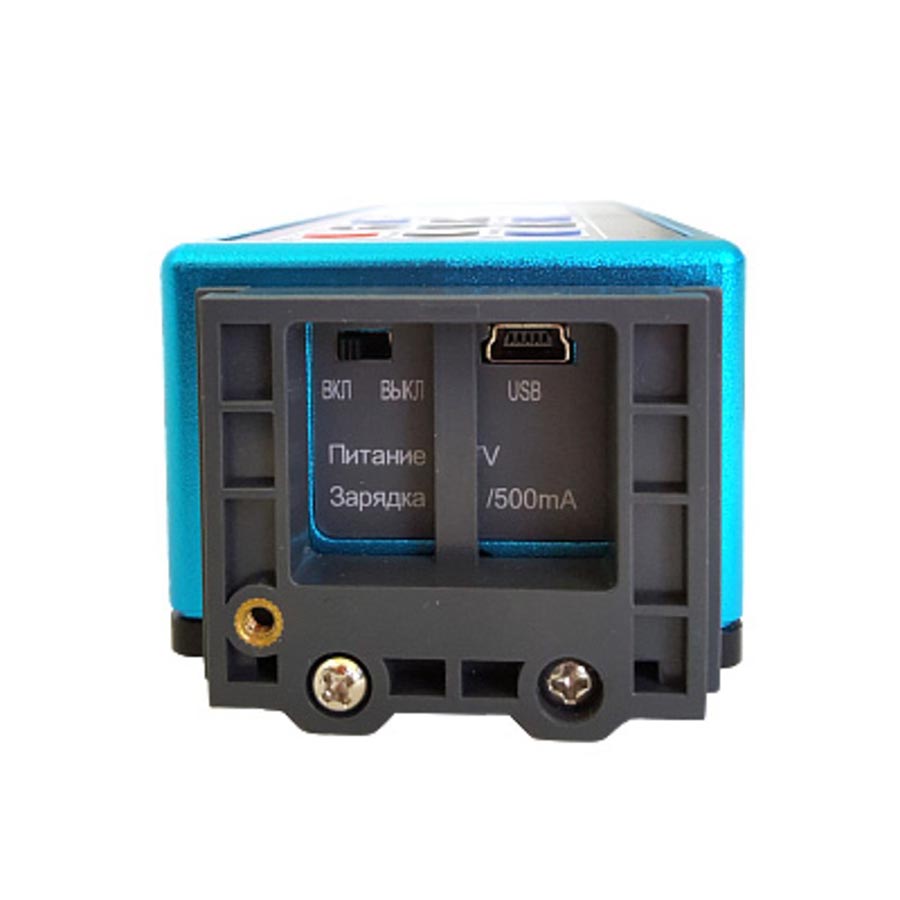

| Питание | 4 x 1,5 V батареи или аккумуляторы тип АА | Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель | Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
| Длительность непрерывной работы, ч | ≥10 | ≥13 | ≥20 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 80×30×128 | 70×24×106 | 141×55×40 |
| Масса, г, не более | 280 | 200 | 400 |
| Температура окружающей среды, °С | 0…+50 | –20…+50 | –20…+40 |
| Относительная влажность воздуха, % | 30…80 | 30…90 | |
| Срок службы, лет, не менее | 5 | ||
Дополнительная информация:
- Свидетельство об утверждении типа средства измерения
- Описание типа средства измерения
- Сертификат республики Беларусь об утверждении типа средства измерения
- Сертификат республики Казахстан о признании утверждения типа средств измерений
- Свидетельство РЖД
Купить профилометр ИШП-210 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера ИШП-210 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Поверка профилометров, Услуги по измерению шероховатости, Аренда профилометра, Аттестация специалистов по измерению шероховатости.
