Низкочастотный ультразвуковой дефектоскоп УСД-60Н

Низкочастотный ультразвуковой дефектоскоп УСД-60Н Низкочастотный ультразвуковой дефектоскоп УСД-60Н используется для контроля композитных, пористых и других материалов с высоким затуханием ультразвука, таких как бетон, камень, чугун, углепластик, пластмасса. Универсальная архитектура и быстрая связь прибора с ПК, позволяют создавать на его базе механизированные и полностью автоматические системы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля. Комплексный подход к оценке ультразвукового сигнала позволяет УСД-60Н не только выявить дефекты, но и определить незначительные изменения в структуре изделия.

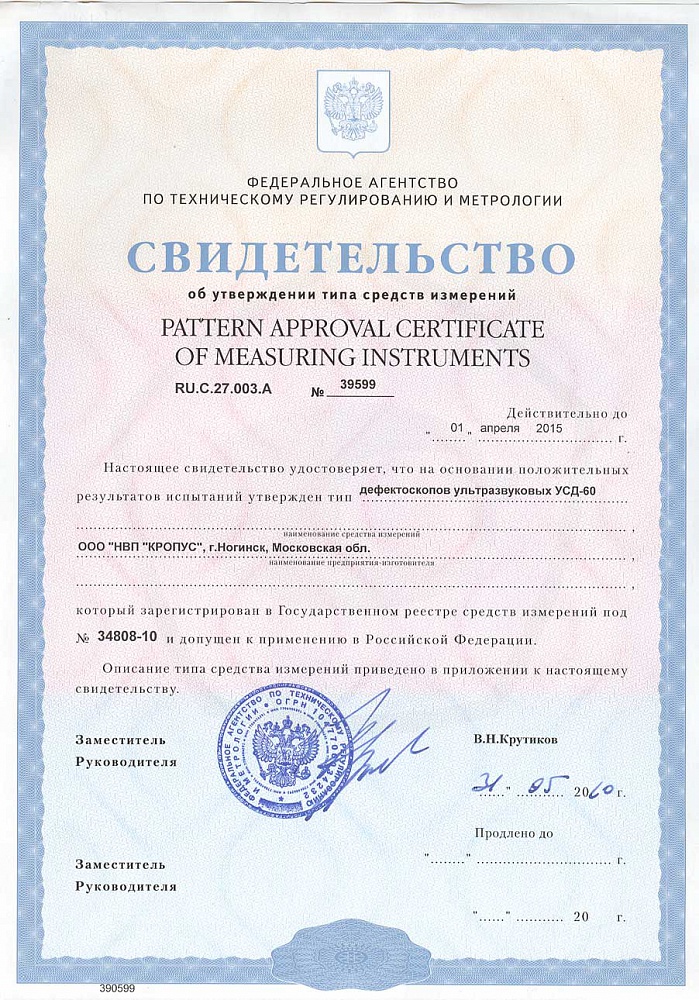

Дефектоскоп УСД-60H зарегистрирован в Государственном реестре средств измерений РФ (свидетельство об утверждении типа СИ RU.C.27.003.A №39599), имеет положительные отзывы российский специалистов НК и ведомственные допуски к работе на опасных производственных объектах, а так же на объектах морского и авиатранспорта. Прибор сделан в России и адаптирован к суровым условиям эксплуатации (-25 C до +55 C°). Надежность прибора подтверждается 3х летней гарантией. Особенности УЗ дефектоскопа УСД-60Н приведены в таблице.

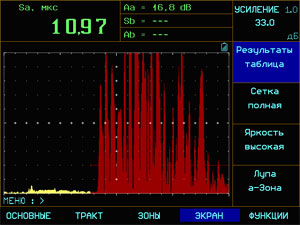

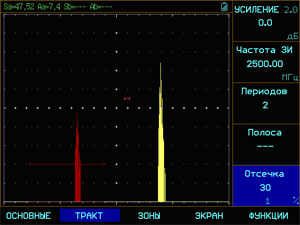

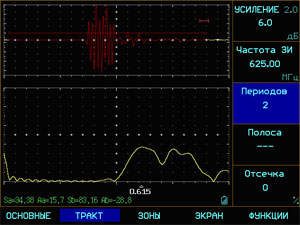

УСД-60H отображения и функции экранаФункция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке УСД-60H отображения и функции экранаИзмерение спектра сигнала

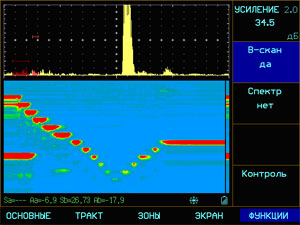

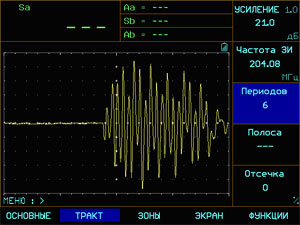

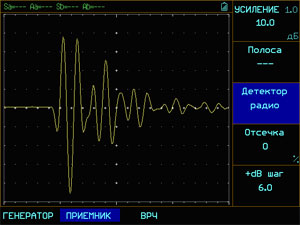

УСД-60H отображения и функции экранаОтображения ультразвуковых сигналов в недетектированном виде УСД-60H отображения и функции экранаБ-скан для более удобной визуализации процесса ультразвукового контроля

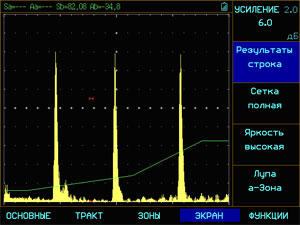

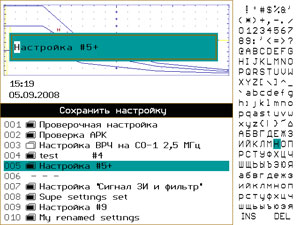

УСД-60H отображения и функции экранаРежим огибающей для надежной фиксации максимума сигнала УСД-60H отображения и функции экранаСохранение и вызов настроек из памяти прибора
УСД-60H отображения и функции экранаОдновременное отображении амплитуды сигнала и расстояния до него УСД-60H отображения и функции экранаФункция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете

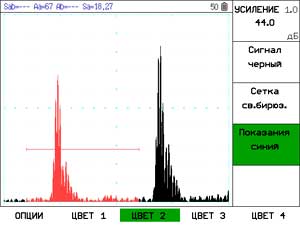

УСД-60H отображения и функции экранаВысокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения УСД-60H отображения и функции экранаВыделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.

Технические характеристики заявленные производителем дефектоскопа УСД-60Н, приведены в таблице

Характеристика Значение
Развертка мин.: 0 - 16мкс , макс.: 0 - 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка от 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала -
Диапазон скоростей от 100 до 10 000 м/с
Задержка в призме 0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Входной импенданс -
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов
Демпфер зондирующего импульса -
Частота повторений ЗИ 15 или 30 Гц
Усилитель широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Автоматическая регулировка усиления (АРУ) есть
Дополнительная клавиша +dB -
Временная регулировка чувствительности (ВРЧ) диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК) -
Функция АРД -
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Подключение датчика оборотов есть
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая сигнализация дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Встроенное программное обеспечение для контроля цилиндрических изделий есть
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
Дисплей Цветной, TFT 640 х 480 точек, 130 х 100 мм
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс RS232 / Ethernet
Разъемы УЗ преобразователей 2 СР-50
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания 220 В AC
Диапазон рабочих температур от -25 C до +55 C
Размер (В x Ш x Д) 210 мм x 340 мм x 75 мм
Масса 4 кг с аккумуляторами

Комплект поставки дефектоскопа УСД-60 Н

Комплект поставки УСД-60Н (ТFT) УСД-60Н (ТFT) расширенный
электронный блок дефектоскопа со встроенным Li-ion аккумулятором 1шт 1шт
блок питания сетевой 15В / 220В 1шт 1шт
защитный чехол с блендой и креплением на корпусе оператора 1шт 1шт
кабель СР50-Lemo00 2шт 2шт
кабель соединительный СР50-СР50 2шт 2шт
преобразователь ультразвуковой П111-0,04-М26 2шт 2шт
преообразователь импедансный р/с RSP-60N - 1шт
кабель 60-Ethernet-1m для связи с ПК 1шт 1шт
кабель 60-Ethernet-2m для связи с ПК 1шт 1шт
Ethernet Switch для УСД-60 1шт 1шт
программное обеспечение на CD-диске 1шт 1шт
комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке) 1шт 1шт
кейс для переноски 1шт 1шт

По дополнительному заказу в комплект поставки дефектоскопа УСД-60Н могут включаться дополнительные пьезопреобразователи и стандартные образцы для УЗ контроля. Для контроля композитных изделий, камня, бетона и пр., в комплекте с дефектоскопом УСД-60Н могут поставляться следующие типы преобразователей.

Назначение Характеристика Обозначение Фото
LSA - малогабаритные, низкочастотные преобразователи для теневого контроля с полиуретановым протектором. Диаметр п/э 12мм. Угловой вывод излучающей поверхности. Габаритные размеры корпуса - 27 х 42мм Разъем - Lemo00 LSA412 (f=400 кГц): Преобразователь номинальной частотой 400 кГц. Преобразователь

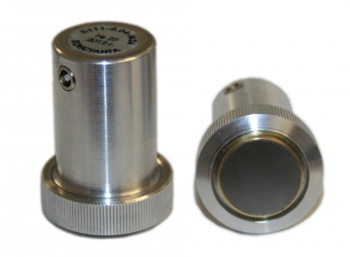

Прямые низкочастотные преобразователи с металлизированным протектором диам.26мм и частотой 40-400кГц Разъемы Lemo00. Габаритные размеры преобразователя: Ø42х60мм. Масса 170гр. П111-0,04-М26: Частота 40 кГц Преобразователь
П111-0,08-М26: Частота 80 кГц
П111-0,1-М26: Частота 100 кГц
П111-0,2-М26: Частота 200 кГц
П111-0,4-М26: Частота 400 кГц
Преобразователь 60кГц с установленным индентором из нержавеющей стали. Используется в паре. Предназначен для измерения скорости УЗК колебаний, в т.ч. при измерении качества сборки пакетов металлических пластин в трансформаторах и др. изделиях   Преобразователь 60кГц с индентором Преобразователь

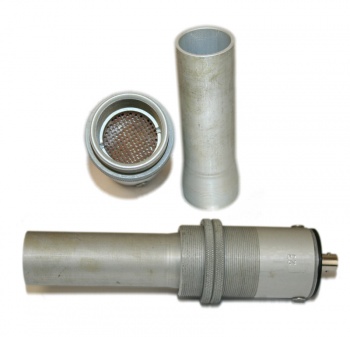

Бесконтактные ультразвуковые преобразователи согласованные для теневого контроля композитных материалов через воздушную среду. Поставляются парами "приемник"-"передатчик". Комплект из 2 преобразователей (приемник LSN50T и передатчик LSN50R) c частотой 50 кГц. Габаритные размеры: Ø40мм, длина (без втулки) 85мм, длина с согласующей втулкой 167-177мм (регулируемая). Разъем преобразователя: CР-50. Масса: 270гр. LSN50 - преобразователь бесконтактный ультразвуковой (комплект) Преобразователь

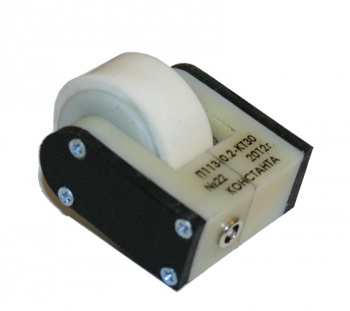

Роликовые (Катящиеся) контактные преобразователи из кольцевой керамики с полиуретановым протектором для теневого контроля композитов. Диапазон частот 40-400 кГц. Изготовлены из кольцевой керамики Ø30мм. Разъем преобразователя- Lemo00. Габаритные размеры - 55х45х36мм. Масса - 85гр. П113-0,04-КТ30: Частота 40 кГц Преобразователь
П113-0,1-КТ30: Частота 100 кГц
П113-0,2-КТ30: Частота 200 кГц
П113-0,4-КТ30: Частота 400 кГц

Гарантийный срок эксплуатации дефектоскопа УСД-60 Н составляет 36 месяцев со дня ввода. Гарантия не распространяется на естественный износ рабочих частей (кабели, датчики, аккумуляторы и пр.) в процессе эксплуатации.

Дополнительная информация


Купить ультразвуковой дефектоскоп УСД-60-Н можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Проведение импедансного контроля, Аренда дефектоскопа ультразвукового, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп УСД-60-H можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
