Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE

STARMANS DIO 1000 SFE - высокочастотный ультразвуковой дефектоскоп, сочетающий в себе традиционные способы УЗК и современные технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов. Описание и преимущества данных методов приведены в статьях Дифракционно-временной метод TOFD и Электромагнитно-акустические преобразователи (ЭМАП)

УЗ дефектоскоп DIO 1000 SFE имеет мощное программное оснащение, обеспечивающее повышенную точность контроля. Модель имеет функции автокалибровки и возможность оперативного создания отчетов, что значительно повышает эффективность и скорость получения результатов. Дефектоскоп DIO 1000 SFE имеет малый вес (1,3кг), компактные габариты (224/188/34см) и удобный интерфейс с интуитивным управлением. Прибор может автономно работать до 10 часов. Процесс контроля отображается на большом антибликовом дисплее с разрешением 1024х768 и функцией регулировки яркости для работы при солнечном свете. Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE работает с любыми отечественными и импортными преобразователями. Описание преобразователей содержится здесь.

Из прочих, не технических преимуществ дефектоскопа DIO 1000 SFE можно выделить европейское качество (прибор разработан и собран в Чехии), 2х летнюю гарантию, возможность обучения и технической поддержки, а также приемлемую цену. Техническая документация и меню дефектоскопа DIO 1000 SFE полностью переведены на русский язык. Дефектоскоп внесен в Госреестр средств измерения РФ (свидетельство). Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.

Среди особенностей и преимуществ дефектоскопа STARMANS DIO 1000 SFE можно выделить следующие:

• возможность подключения и контроля с применением дифракционно-временного метода (подробнее);
• возможность контроля с использованием электромагнитно-акустических преобразователей (подробнее);
• возможность контроля без применения специального геля для ультразвукового контроля;
• антибликовый дисплей с 1024х768 с функцией регулировки яркости;
• возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
• встроенная функция автоматической калибровки, упрощающая и ускоряющая настройку дефектоскопа DIO 1000 SFE;
• одновременное отображение на дисплее А-скана и W-развертки
• набор прикладных функций (АРК, АРД, ВРЧ и пр.)
• поддерживает четыре строба с набором соответствующих функций для каждого
• встроенный калькулятор облегчающий анализ сварных швов;
• работа в режиме толщиномера;
• возможность эксплуатации при температуре от -20 до 60°С;
• малый вес и габариты (1.3 килограмма при размерах 220х180х30мм);
• мощный аккумулятор, обеспечивающий до 10 часов бесперебойной работы;
• европейское качество (комплектующие и сборка Чехия ) с гарантией 2года + возможность продления до 3х лет;
• русифицированное меню и вся техническая документация.

Краткое описание прикладных функций УЗ дефектоскопа STARMANS DIO 1000 SFE приведено в следующей таблице:

Функция	Описание	Внешний вид
ВРЧ	ВРЧ (временная регулировка чувствительности) необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта
Коррекция амплитуды ВРЧ	DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале.
Цифровая АРД-диаграмма	Данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера.
Автоматическая калибровка преобразователя	Автоматическая калибровка любого преобразователя на любом образце
Функция калибровки наклонных преобразователей	Данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов.

Общие технические характеристики ультразвукового дефектоскопа STARMANS DIO 1000 SFE приведены в следующей таблице:

Характеристика	Значение
Экран:	цветной TFT, 1024 pix (Ш) х 768 pix (В)
Частота обновления экрана:	минимум 60 Гц
Размеры экрана:	99x130 мм
Частота стробирования:	200 МГц, 12-бит
Диапазон температур эксплуатации:	-20 °C - 60 °C
Температура складирования:	-40 °C - 70 °C
Питание от сети:	сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц
Аккумулятор:	встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач
Рабочее время батареи:	не менее 10 часов, в зависимости от регулировки яркости дисплея.
Клавиатура:	мультифункциональная
Поддержка языков:	Русский, English, Japan, Czech, Turkish, Chinese, German. Выбор по меню, возможность дополнения языков пользователем
Память:	16 ГБ
Размеры:	224х188x34 мм
Масса:	0.74кг + 0.54 кг батарея
Требования к ПК:	ПК, работающийпод Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7
Гарантийный срок:	гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально.
Разъёмы для подключения преобразователей	Lemo 01
Коммуникационные порты	USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)
Вход B-scan	сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука	От 100 до 15240 м/с в стали
Рабочие частоты	0.5 МГц - 30 МГц при -3 дБ
Задержка	от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала	111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ
Дискретность измерения толщины	0.01 мм по стали
Диапазон измерения толщины	от 1 мм до 29 000 мм по стали
Демпфирование	от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом
Фильтры:	широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (кривая амплитуда-расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон)	111 дБ (71 дБ непрерывно)
Фирменная брошюра с описанием

В следующей таблице приведено сравнение технических характеристик дефектоскопа Starmans DIO 1000 SFE с его российскими и зарубежными аналогами:

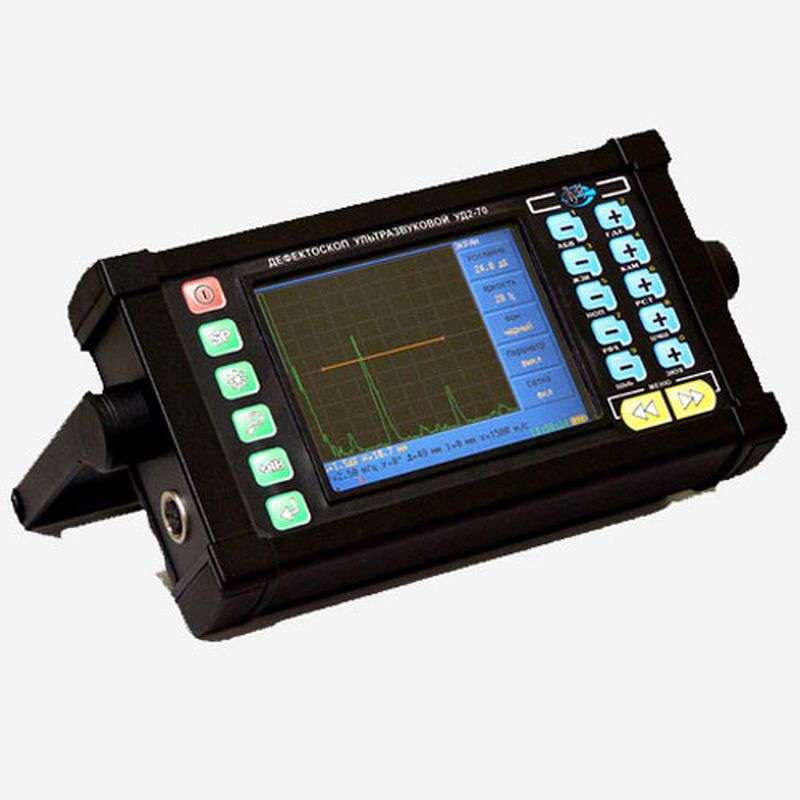

Характеристики	DIO 1000 SFE	Epoch 1000	УСД-50	УСД-60	А1214	УД2-70	А1211 Mini	А1212 МАСТЕР	УДЗ-307
ФОТО
Размеры (ШхВхГ), мм	224х188х34	252х177х107	200х255х80	190х285х50	258х164х110	245х145х77	161х70х24	260х156х43	140х220х42
Вес	1,3 кг	3,67 кг	1,38 кг	3 кг	1,9 кг	2,3 кг	210 г	1,9 кг	1,35 кг
Дисплей	TFT 99х130мм (1024х768 точек)	TFT 99х133 (640х48 точек)	TFT 100х135 (640х48 точек)	TFT 100х130 (640х480 точек)	TFT 100х135 (640х480 точек)	TFT 100х135 (320х24 точек)	TFT 320х240	LCD 640х480	TFT
Аккумулятор	LiIon 17Ач не менее 10ч	LiIon не менее 8ч	LiIon 17Ач не менее 8ч	LiIon 8Ач не менее 7-8ч	LiIon не менее 8ч	LiIon не менее 8ч	Встроенный аккумулятор 3,7 В	NiMH-2,5 Ач-11,2 В не менее 8ч	6,8 Ач не менее 14ч
Гарантия	2 года. (3 года опционально)	1 год.	3 года.	3 года.	3 года.	3 года.	3 года.	3 года.	3 года.
Подключение TOFD преобразователей	+	-	-	-	-	-	-	-	-
Подключение ЭМА преобразователей	+	-	-	-	-	-	-	-	-
Датчик пути	+	+	-	+	-	-	-	-	-
Диапазон температур эксплуатации	от -20 до +60 ºC	от -10 до +50 ºC	от -30 до +55 ºC	от -20 до +50 ºC	от -30 до +50 ºC	от -10 до +50 ºC	от -20 до +50 ºC	от -30 до +55 ºC	от -25 до +50 ºC
Встроенная память	16 Гб	4 Гб	100 настроек с А-сигналом	5000 протоколов	2 000 изображений экрана	400 настроек с А-сигналом	100 результатов измерений	2000 изображений экрана
Режимы отображения	A, B, A+B, A+TOFD, A+Beam shape, W	A,A+B, A+TOFD	A,A+B	A+B+С	A,A+B	А-скан, Б-скан	А-скан, Б-скан	А-скан, Б-скан	А-скан, Б-скан, W
Рабочие частоты UT	0,5-33 МГц	0,2-26,5 МГц	0,4-15 МГц	0,4-20 МГц	0,5-10 МГц	0,4-10 МГц	0.5 – 15 МГц	0.5 – 15 МГц	0,4 - 10 МГц
Диапазон регулировки усиления UT канала	0-111 дБ	0-110 дБ	0-110 дБ	0-100 дБ	0-100 дБ	0-100 дБ	от 0 до 80 дБ	0 - 100 дБ	0 - 80 дБ
Диапазон толщин UT	1 - 29000мм	1,86-25400мм	до 3000 мм	до 6000 мм	до 2800 мм	2-5000 мм	от 5 до 900 мм	5... 2800 мм	3 ... 5000 мм
Дискретность измерения	0,01мм	0,01мм	0,01мм	0,1 мм	0,01мм	0,1 мм	0,1 мм	0,1 мм	0,1 мм
DAC (АРК)	20 точек	50/20 точек	10 точек	32 точки	+	-	-	-	+
ВРЧ	+	+	+	+	+	+	-	+	+
АРД	+	+	+	+	+	-	-	+	+
Частота повторения зондирующего импульса UT	10-20000 Гц	5-6000 Гц	до 800 Гц	до 2000 Гц	до 1000 Гц	30, 60, 120, 250, 500, 1000 Гц		до 1000 Гц	20 ... 5000 Гц
Количество стробов	4	3	2	3	2	2	1	2	2
Напряжение генратора UT	75-275В	50-475В	50 или 200 В	50 или 200 В		180 В
Диапазон устанавливаемых скоростей ультразвука	1-19999 м/с	635-15240 м/с	1000-9999 м/с	1000-9999 м/с	1000-14999 м/с	1000-15000 м/с	1000 – 14999 м/с	0.5 – 15 МГц	0.5 – 15 МГц
W - развертка	есть	-	-	-	-	-	-	-	есть

Базовая комплектация:

• Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE
• 1x Li-Ion аккумулятор (встраиваемый)
• 1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )
• 2x Кабель LEMO01-LEMO00
• 1x Кабель USB
• 1x USB FlashDisk 2GB - ПО и Инструкция по эксплуатации
• 1x Алюминиевый ударопрочный кейс (черный или серебристый)
• 1x Защитный чехол
• 1x Наплечный ремень
• 1x Ременные крепления для кейса
• 1x Свидетельство о поверке
• 1х Руководство по эксплуатации

Дополнительно в комплектацию может быть включено большое количество различных преобразователей, аксессуаров, сканер TOFD, ЭМА-преобразователи. Также возможно приобретение 1 дополнительного года гарантийного срока.

Бесплатное обучение. Все покупатели оборудования STARMANS electronics имеют возможность бесплатного обучения специалистов. Обучение проводится в виде теоретических и практических занятий на территории заказчика. Также имеется возможность индивидуального обучения непосредственно на объекте контроля.

Гарантийное и сервисное обслуживание. Компания STARMANS electronics осуществляет полное гарантийное обслуживание выпускаемого оборудования. Техническое обслуживание производится в сертифицированных сервисных центрах. Стандартный срок гарантии на дефектоскопы STARMANS составляет 2 года, в качестве опции возможно расширение гарантийного срока до 3 лет. На время ремонта заказчикам во временное пользование предоставляется аналогичное оборудование. По истечении гарантийного срока, заказчик в любое время может обращаться в сервисный центр, для получения технической поддержки и ремонта.

С 2013г. компания НТЦ «Эксперт» является официальным дилером STARMANS Electronics (сертификат). Смотрите так же – раздел Ультразвуковые дефектоскопы.
