Ультразвуковой дефектоскоп А1211 Mini

Ультразвуковой дефектоскоп А1211 Mini предназначен для ультразвукового контроля сварных швов и измерения толщины контролируемых объектов. А1211 Mini это полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения, обеспечивающий реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Основное назначение УЗ дефектоскопа А-1211 mini это контроль сварных швов, поиск мест коррозии, трещин, расслоений и других дефектов с определением их параметров. А1211 Mini сделан в России. Внесен в Госреестр средств измерений РФ и реестр средств неразрушающего контроля ПАО «Газпром».

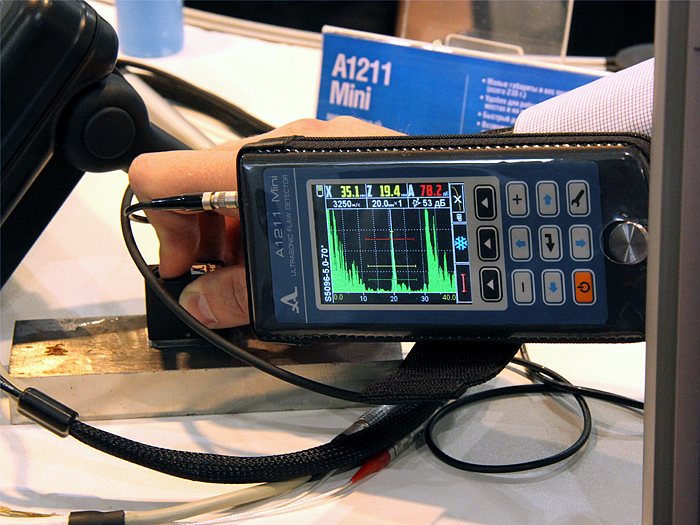

Главной особенностью прибора является небольшой вес (230 грамм) и габариты. Благодаря своим размерам А1211 удобен в командировках и работе в монтажных условиях. Простое меню основных настроек и понятный интерфейс позволяют быстро освоить дефектоскоп специалистам любого уровня, в том числе не имеющим специальной подготовки. А1211 Mini оснащен информативным TFT дисплеем с возможностью смены ориентации при повороте на 90 градусов. Встроенный магнитный держатель обеспечивает надежное крепление дефектоскопа на металлических поверхностях для удобной работы в труднодоступных местах. Пройти обучение по ультразвуковой дефектоскопии можно в нашем аттестационном центре.

Особенности ультразвукового дефектоскопа А1211 Mini

• Возможность измерения уровней сигналов и координат дефектов
• Возможность выбора типа шкалы: мм - по глубине, мкс - время
• Быстрый доступ к функциям управления
• Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый
• Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
• Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
• Индикатор уровня заряда аккумулятора
• Оперативное управление яркостью подсветки экрана дефектоскопа A1211 mini
• Дискретность индикации результатов измерений: 0,1 или 1 мм
• Связь с ПК по USB
• Программное обеспечение для приема данных из прибора и сохранения их на ПК
• Индикатор уровня заряда аккумулятора дефектоскопа А1211 mini

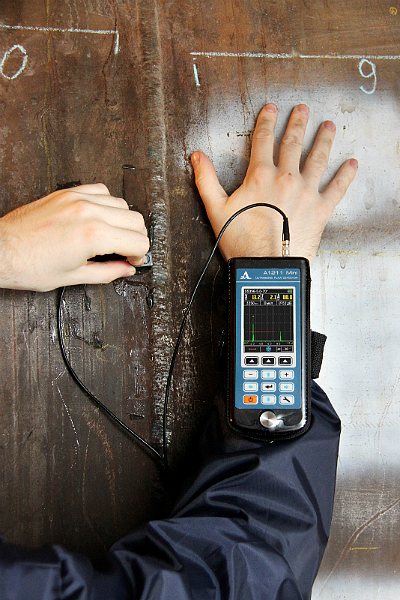

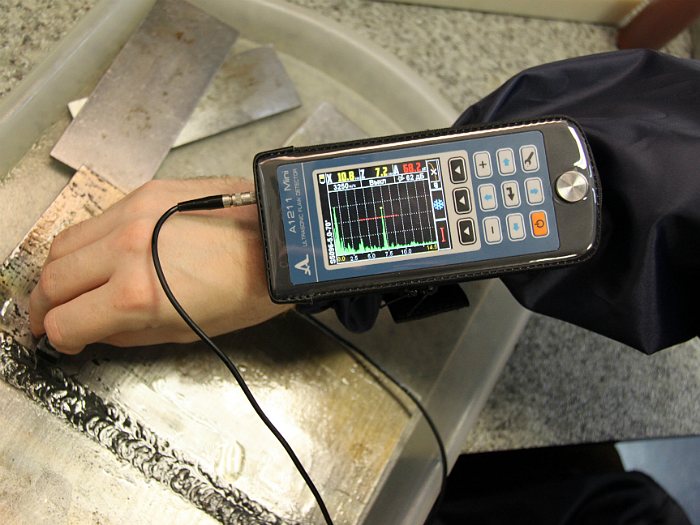

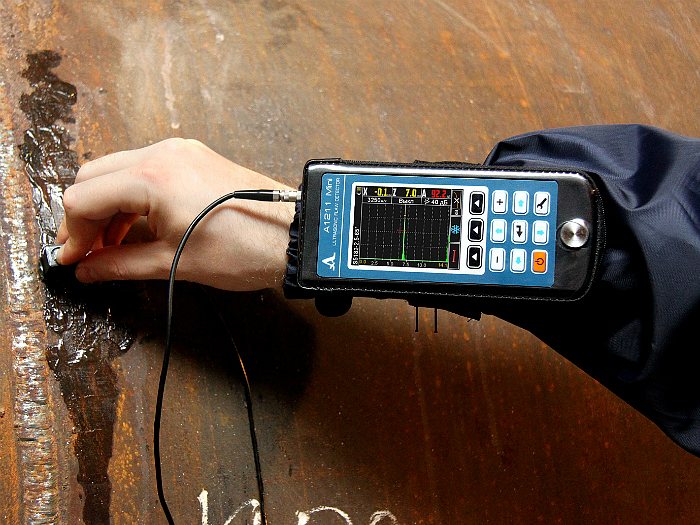

• Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

озможности УЗ дефектоскопа A1211 Mini

Функции	Изображение

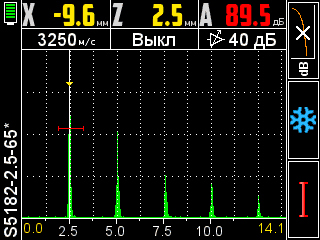

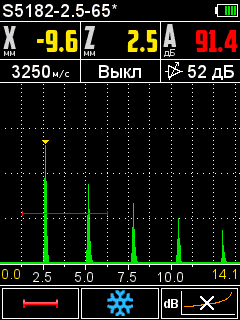

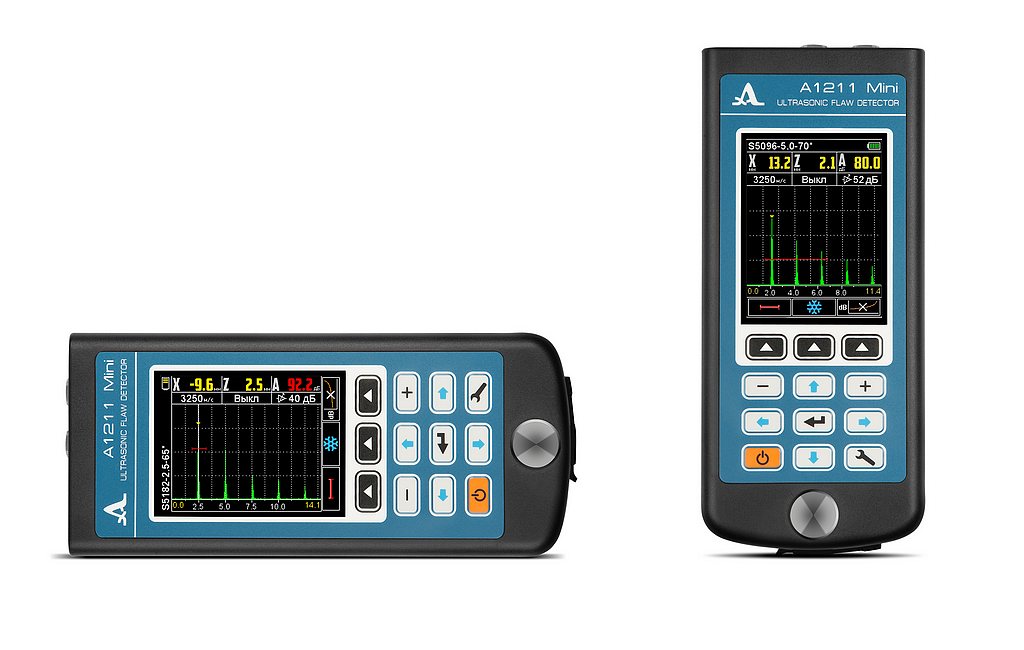

Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов

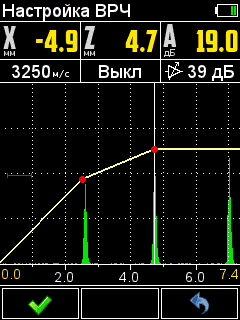

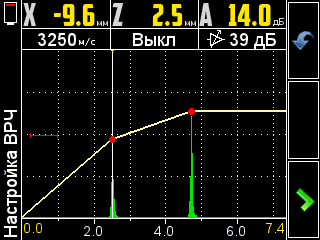

Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения

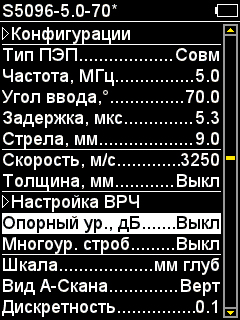

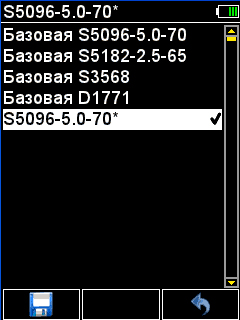

Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций

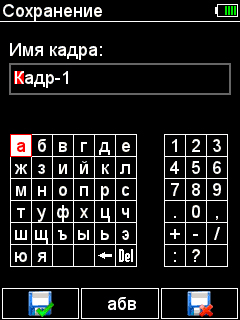

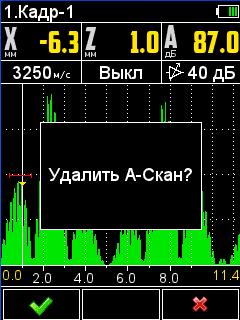

Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов

В следующей сравнительной таблице приведены заявленные производителем технические характеристики и цены дефектоскопов А1212 МАСТЕР, А1214 EXPERT и А1211 Mini.

Параметр		Значение
		А1212 МАСТЕР	А1214 EXPERT	А1211 Mini
Фотография дефектоскопа
Диапазон установки скорости ультразвука		500 – 14 999 м/с		1000 – 14 999 м/с
Рабочие частоты		0.5 – 15 МГц	0.5 – 15 МГц	0.5 – 15 МГц
Допустимые расхождения рабочих и номинальных частот		± 10%	± 10%	± 10%
Пределы возможной абсолютной погрешности измерения глубины дефекта H с прямым преобразователем		±(0,01H+0,2) мм
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:	глубины H	3 - 1300 мм		3 до 200 мм
	дальности по поверхности L	5 - 2800 мм		5 до 450 мм
Пределы допустимой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:	глубины H	±(0,03H+1) мм
	дальности по поверхности L	±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:	глубины H	3 - 500 мм		3 - 100 мм
	дальности по поверхности L	7 - 1400 мм		5 - 250 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:	глубины H	±(0,03H+1) мм
	дальности по поверхности L	±(0,03L+1) мм
Пределы допустимой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника		± 0,5 дБ
Источник питания		аккумулятор	аккумулятор	Встроенный аккумулятор 3,7 В
Продолжительность работы от аккумулятора		8-12	2-15	не менее 9
с минимальным. уровнем свечения экрана, ч		12	15	8
с максимальным уровнем свечения экрана, ч.		8	12	6
С включенным подогревом и подсветкой, ч.		-	2	-
Габариты электронного блока		260х157х43 мм	260 х 166 х 80 мм	161х70х24 мм
Масса электронного блока, не более		0,8 кг	1,8 кг	210 г
Тип дисплея		цветной TFT	цветной TFT	TFT дисплей
Размер рабочей площади экрана, мм		77х58	115х86	-
Разрешение экрана		640х480	640х480	320х240
Заявленная наработка на отказ, не менее		35 000 ч	32 000 ч	18 000 ч
Заявленный срок службы, не менее		8 лет	5 лет	5 лет
Диапазон рабочих температур		от -30 до +55 ºC	от -30 до +55 ºC	от -20 до +50 ºC
Резюме		А1212 МАСТЕР это более современный и облегченный вариант классического дефектоскопа. Удобен для работы в труднодоступных местах и на высоте. (вес всего 800 г). Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые. Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов.	А1214 EXPERT – классический вариант дефектоскопа со съёмным аккумулятором. Удобен для работы в стационарных лабораторных условиях и в условиях дальнего севера, за счет морозоустойчивой аккумуляторной батареи. Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов..	А1211 Mini это дефектоскоп с минимальным весом (210 грамм) и габаритами, удобный для командировок и работы в стесненных условиях. Поставляется с чехлом, с возможностью крепления на руку. Имеет возможность поворота экрана на 90 градусов. Прибор имеет простое меню и готов к использованию специалистами любого уровня без предварительной подготовки. В приборе отсутствуют АРД-диаграммы и DAC-кривые.

Видео: Дефектоскоп А1211 mini прямой преобразователь

Подпишитесь на наш канал YouTube

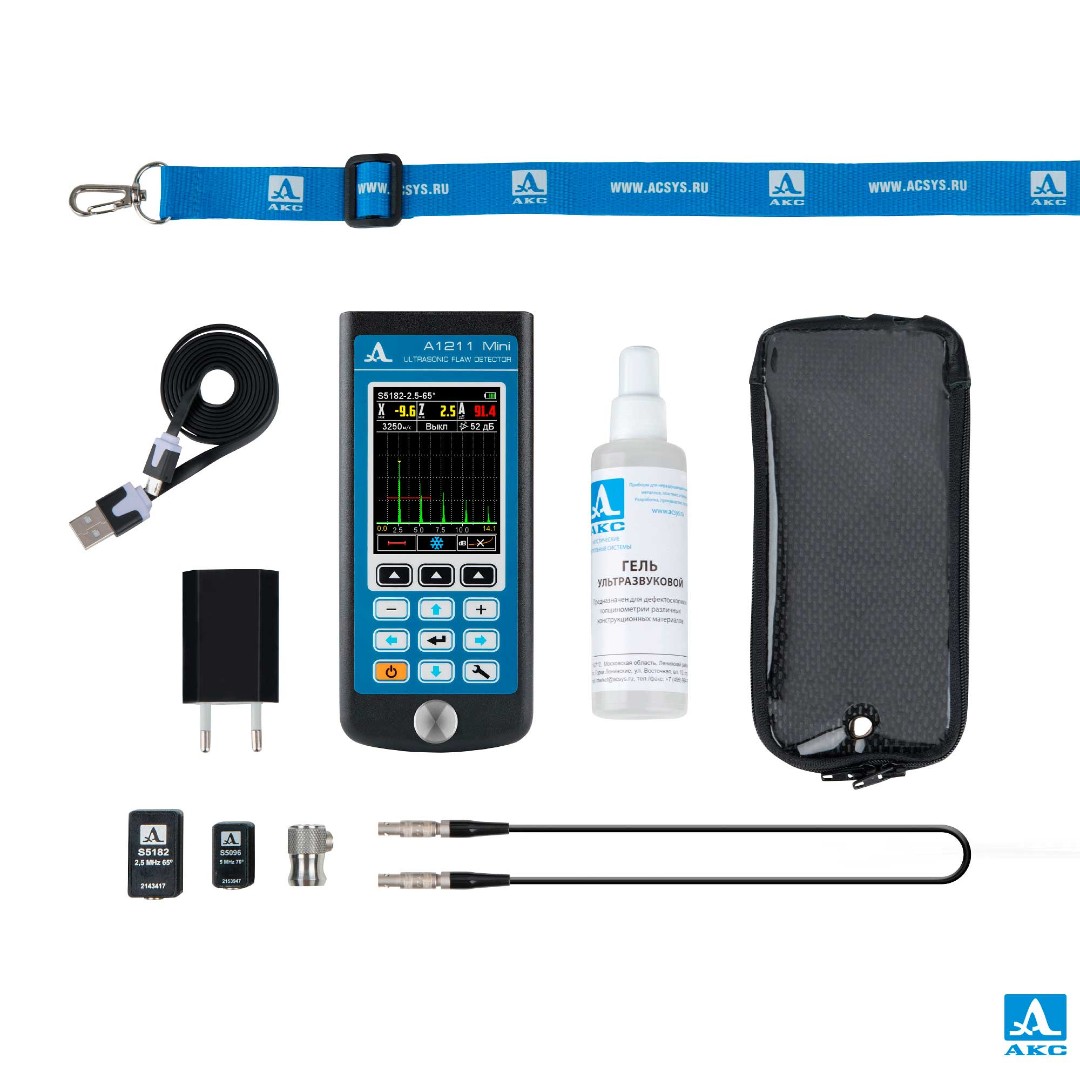

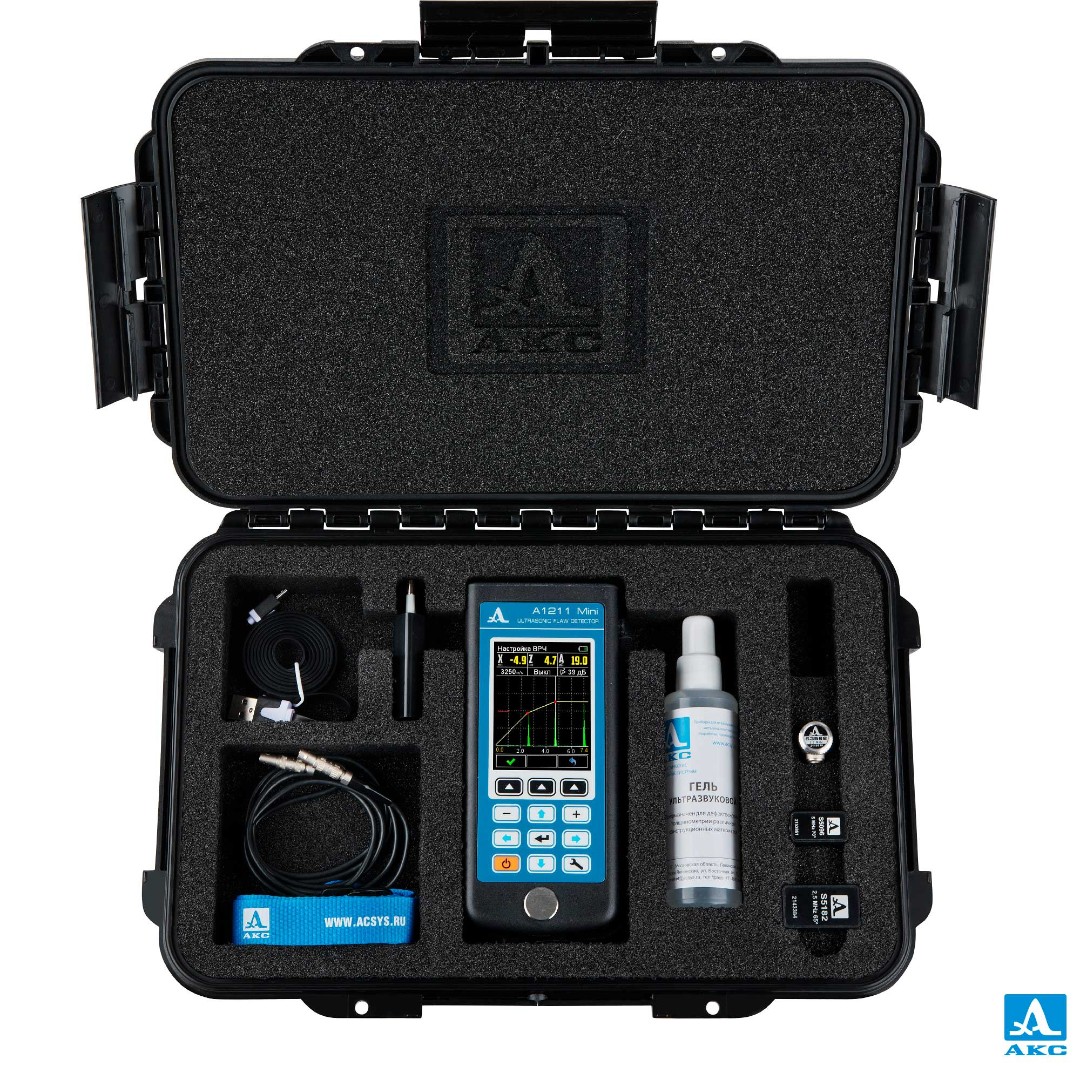

Базовый комплект поставки дефектоскопа А1211 Mini

1. А1211 Mini - УЗ дефектоскоп – 1шт.
2. Преобразователь S3568 2.5A0D10CL – 1шт.
3. Преобразователь S5182 2.5A65D12CS – 1шт.
4. Преобразователь S5096 5.0A70D6CS – 1шт.
5. Кабель LEMO-LEMO одинарный 1,2 м – 1шт.
6. Адаптер 220 В – USB – 1шт.
7. Кабель USB A - Micro B – 1шт.
8. Чехол – 1шт.
9. Сумка – 1шт.
10. Компакт-диск с документацией и ПО – 1шт.
11. Свидетельство о поверке

Дополнительные материалы

• Рекламный буклет
• Руководство по эксплуатации

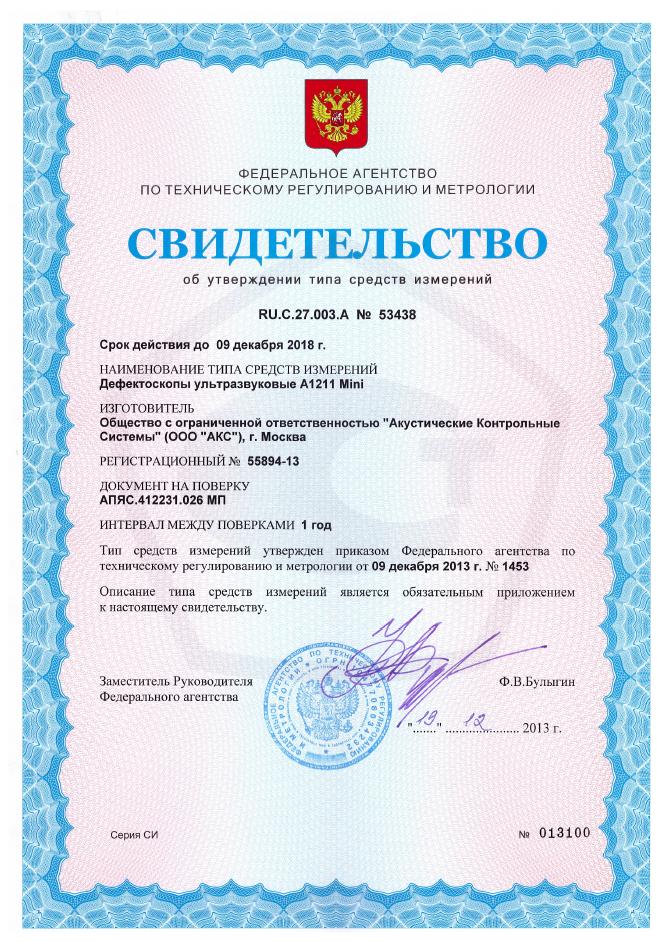

• Свидетельство об утверждении типа средств измерений
• Описание типа средства измерения
• Декларация о соответствии ЕАС
• Сертификат об утверждении типа средств измерений в Республике Беларусь

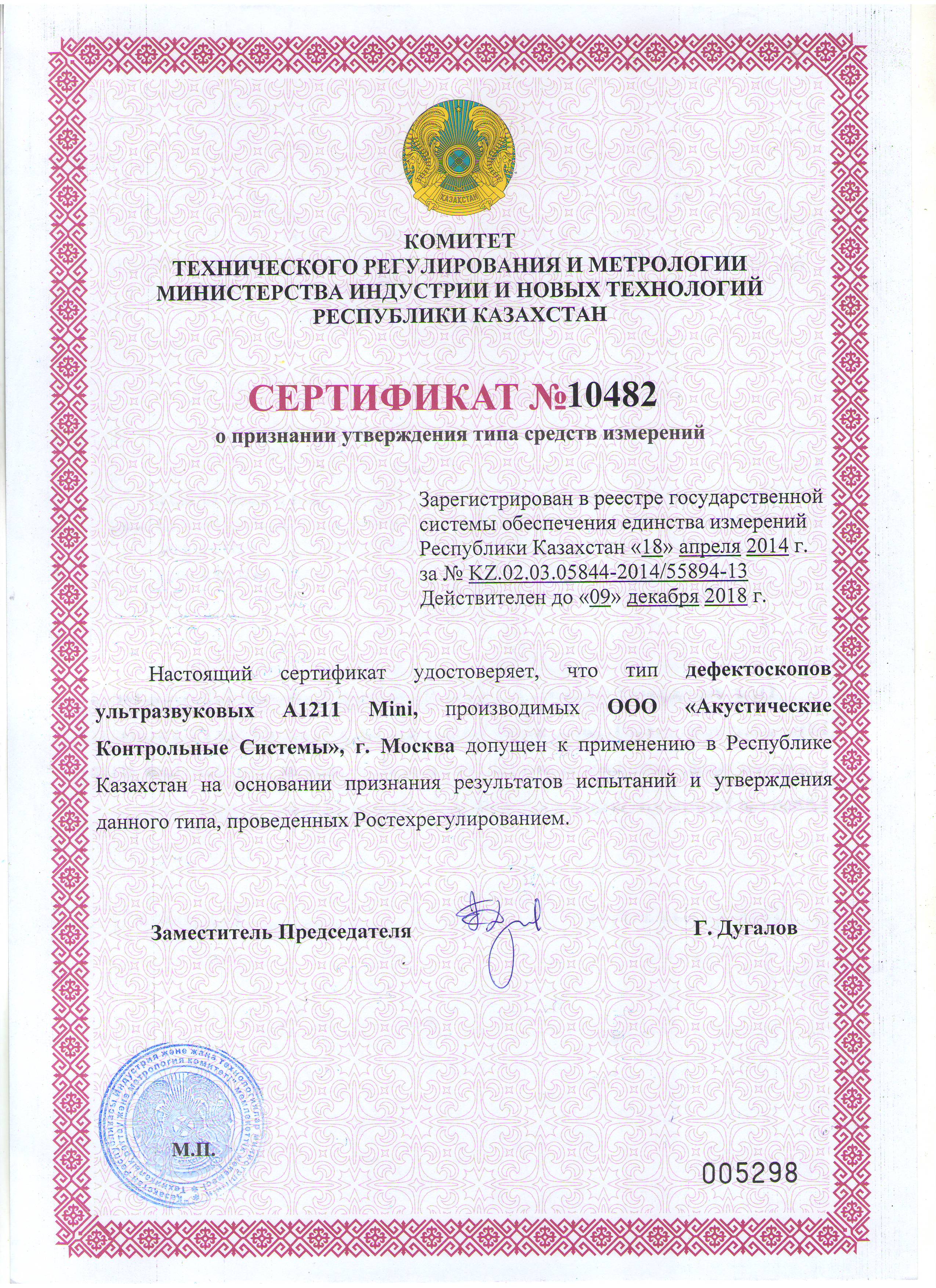

• Сертификат о признании утверждения типа средств измерений в республике Казахстан
• Методика поверки

Ультразвуковой дефектоскоп А1211 Mini в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
