Принадлежности для радиографического контроля

Эталоны чувствительности проволочные

Проволочные эталоны применяются для оценки чувствительности радиографического контроля. В соответствии с требованиями ГОСТ 7512-82 проволочные эталоны следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае если это не возможно по техническим или экономическим причинам, эталоны чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект. Также допускается использовать эталоны с меньшим радиографическим поглощением. Например, при рентгеновском контроле изделий из меди, можно воспользоваться стальным эталоном. В данном случае контроль будет выполняться по более высоким требованиям, чем это необходимо. Первичная калибровка эталонов регламентирована методикой Р 08-03-2000.

Эталон чувствительности канавочный

Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля. Оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок. Эталоны изготовлены по ТУ 102-372-84. Первичная калибровка ЭЧК проводится метрологической службы НТЦ «Эксперт» по методике Р 08-03-2000.

В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае, если это не возможно по техническим или экономическим причинам, эталон чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.

Проволочный эталон чувствительности по EN 462-1

Эталоны, выполненные по стандарту EN ISO 19232-1 (взамен EN 462-1), отличаются от российских аналогов длиной и диаметром некоторых проволок. Материал, конструкция и условия применения европейских эталонов аналогичны требованиям ГОСТ 7512-82. Предельные отклонения диаметра проволок от установленной стандартом величины составляют: при толщине до 0,125мм ± 0,005мм; от 0,16 до 0,5мм ± 0,01мм; от 0,63 до 1,6мм ± 0,02мм; от 0,2 до 3,2мм ± 0,03мм.


Проволочные эталоны чувствительности по ASTM E-747

Проволочные эталоны чувствительности выполненные по американскому стандарту ASTM E-747 применяются для тех же целей что и их российские и европейские аналоги. Каждый эталон состоит из 6 проволок разного диаметра закрепленных в прозрачном пластике. Материалы эталонов имеют цифровые маркировки в соответствии с их коэффициентом радиографического поглощения от меньшего к большему: алюминий - 02, титан - 01, углеродистая сталь и нержавейка – 1, сплавы на основе меди – 2, сплавы на основе никеля – 3, никель-медные сплавы – 4, бронзовые сплавы – 5. Для контроля по стандарту ASTM может применяться промышленная рентгеновская пленка Fuji, имеющая соответствующее заключение.

Эталоны чувствительности проволочные дуплексные

Конструкция, материал, размеры и маркировка проволочных эталонов дуплексного типа регламентированы EN ISO 19232-5 Неразрушающий контроль. Качество изображения на радиографических снимках. Часть 5. Проволочные индикаторы качества изображения дуплексного типа. Двухпроволочные эталоны используются для оценки нерезкости радиографического изображения. Эталоны состоят из 13 элементов закрепленных в прочном футляре из пластика. Каждый элемент состоит из пары параллельных проволочек одинакового диаметра, при этом зазор между проволочками равен их диаметру. С увеличением номера элемента, диаметр проволочек в паре уменьшается с 0,8 мм для элемента 1D до 0,05 мм для элемента 13D. Проволочки элементов от 1D до 3D вольфрамовые, остальные платиновые. Нерезкость радиографического снимка определяется по номеру проволок где визуально можно различить интервал между ними (две проволоки не должны сливаться в одну). Конструкция двухпроволочного эталона показана на фото.

Пластинчатые эталоны чувствительности

Пластинчатые эталоны чувствительности применяются для оценки чувствительности радиографического контроля и представляют собой пластины с цилиндрическими отверстиями установленных форм и размеров, изготовленные с заданной точностью из материала, аналогичного материалу контролируемого объекта.

Пластинчатые эталоны по ГОСТ 7512-82 имеют два отверстия, диаметр одного из них равен толщине, а другого двойной толщине эталона. Форма и размеры эталонов по ГОСТ 7512-82 приведены на чертеже 3 и в таблице 4. Эталоны должны подвергаться метрологической поверке при их выпуске и последующим поверкам не реже одного раза в 5 лет.

Стоит отметить, что на практике, при контроле по российским нормативам, пластинчатые эталоны применяются достаточно редко. Более широкое применение данный тип эталонов нашел при контроле по международным и американским стандартам EN ISO 19232-2, ASTM E 1025 и ASTM E-1742.

Маркировочные знаки №2 Маркировочные знаки №5

Комплекты маркировочных знаков предназначены для разметки радиографических снимков в процессе рентгеновского контроля. Знаки изготавливаются из свинцового сплава, который эффективно ослабляет рентгеновское и гамма-излучение.
Для маркировки снимков, знаки помещаются в специальный пенал, который затем крепится в кармане кассеты или непосредственно на изделие.


Наборы изготовлены в соответствии с ГОСТ 15843-79 и имеют нумерацию от 1 до 8, где №1-№4 буквы, №5-№8 цифры.

Трафарет для расшифровки радиографических снимков (мерный шаблон)

Трафарет для расшифровки радиографических снимков, он же трафарет для определения несплошностей, предназначен для визуальной оценки размеров трещин, шлаковых и вольфрамовых включений, пор, непроваров и других дефектов, выявленных на снимках при контроле сварных соединений, литья и других объектов контроля с соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов. Калибровка трафарета проводится по методике Р 08-03-2000.

Трафарет представляет собой гибкую прозрачную пленку размером 200х100 мм, на которой имеется линейка для определения размеров крупных несплошностей, шаблоны для определения размеров пор, шлаковых и вольфрамовых включений, шаблон для определения площади скоплений и других включений. Для более точного измерения несплошностей менее 1,5 мм могут быть использованы измерительные лупы с ценой деления 0,1 мм. Трафарет для расшифровки радиографических снимков выпускается с паспортом и сертификатом о калибровке собственной метрологической службы. Пройти обучение по радиографическому контролю можно в нашем аттестационном центре.

Набор мер оптической плотности Набор (линейка) мер оптической плотности предназначен для визуальной оценки оптической плотности радиографических снимков и настройки денститометров. Конструктивно набор мер оптической плотности представляет собой рентгеновскую пленку с прокрашенной основой в виде девяти полей прямоугольной формы разной плотности. Оценка оптической плотности радиографических снимков проводится путем визуального сравнения полей набора и плотности изображения основного металла. Основные технические характеристики изделия представлены в таблице.

Универсальный шаблон радиографа

УШР — универсальный шаблон инженера-радиографа, предназначенный для оценки качества сварных трубопроводов, является вспомогательным инструментом и применяется для обучения персонала расшифровке радиографических снимков. Шаблоны выполнены в виде гибких прозрачных пленок с нанесенными на них шкалами и изображениями допустимых и недопустимых дефектов. Эти изображения способствуют высокоточному, оперативному выявлению вида и размеров дефектов сварки. Процесс расшифровки рентгеновских снимков с использованием шаблонов намного упрощается благодаря однозначности трактовки норм дефектности, оставаясь объективным методом рентгенографического контроля.

Образцы-имитаторы вогнутости и выпуклости корня сварного шва

Образец-имитатор применяется для оценки вогнутости и выпуклости корня сварного шва, в местах, где визуальный контроль затруднен или невозможен. Оценка вогнутости и выпуклости корня шва проводится, путём сравнения оптической плотности изображений соответствующего имитатора следующим образом: глубина вогнутости корня шва считается допустимой, если на радиографическом снимке плотность почернения изображения вогнутости корня шва меньше или равна плотности почернения изображения канавки образца. Выпуклость считается допустимой если плотность почернения выпуклости корня шва больше или равна плотности почернения изображения имитатора. Калибровка образцов проводится по методике Р 08-03-2000.

Кассета гибкая

Гибкие кассеты используются для размещения в них радиографических пленок и усиливающих экранов, обеспечивая их фиксацию и защиту в процессе контроля. Кассеты гибкие изготавливаются по ГОСТ 15843-79 и представляют собой пластиковые конверты, из светонепроницаемого материала, состоящие внутреннего и внешнего отделения. Внешний конверт имеет три кармана для маркировочных знаков и эталонов чувствительности. В комплект поставки входит внутренний и внешний конверт одинакового формата.

Гибкие кассеты для рентгеновской пленки производства НТЦ Эксперт выпускаются двух видов: с магнитами и без. Кассеты с магнитами могут быть использованы без магнитных прижимов. Стандартные размеры кассет приведены ниже. Возможно изготовление по размерам заказчика.

Магнитный прижим МП-1 Магнитные прижимы предназначены для крепления гибких кассет с набором из радиографической пленкиусиливающих экранов и маркировочных знаков. Прижим обеспечивает плотную фиксацию и удержание кассеты на контролируемом изделии в процессе радиографического контроля по ГОСТ 7512-82. В зависимости от объектов контроля и формата используемой пленки, могут быть использованы магнитные прижимы типа МП-1, П-образный или двойной «Эксперт». Технические характеристики прижимов магнитных приведены в следующей таблице.

Магнитный прижим П-образный Магнитные прижимы предназначены для крепления гибких кассет с набором из радиографической пленкиусиливающих экранов и маркировочных знаков. Прижим обеспечивает плотную фиксацию и удержание кассеты на контролируемом изделии в процессе радиографического контроля по ГОСТ 7512-82. В зависимости от объектов контроля и формата используемой пленки, могут быть использованы магнитные прижимы типа МП-1, П-образный или двойной «Эксперт». Технические характеристики прижимов магнитных приведены в следующей таблице.

Магнитный прижим двойной «Эксперт» Магнитные прижимы предназначены для крепления гибких кассет с набором из радиографической пленкиусиливающих экранов и маркировочных знаков. Прижим обеспечивает плотную фиксацию и удержание кассеты на контролируемом изделии в процессе радиографического контроля по ГОСТ 7512-82. В зависимости от объектов контроля и формата используемой пленки, могут быть использованы магнитные прижимы типа МП-1, П-образный или двойной «Эксперт». Технические характеристики прижимов магнитных приведены в следующей таблице.


Пояс мерный

Мерный пояс предназначен для фиксации кассет с рентгеновской пленкой на трубопроводах при проведении радиографического контроля. Использование мерных поясов значительно облегчает определение координат выявленных дефектов относительно оси трубопровода.

Мерные пояса изготавливаются из специальных материалов, обеспечивающих долгий срок службы в агрессивных условиях. Пояса могут эксплуатироваться в любых климатических условиях при температуре от -30°C до +50°С и влажности до 95%. Пояса изготавливаются с креплениями типа «пряжка» или «липучка». При необходимости мерительные пояса могут быть изготовлены по индивидуальному заказу.

Рамки для крепления и сушки рентгеновских плёнок

Рамки для крепления и сушки форматной рентгеновской пленки выполнены из нержавеющей стали и используются в процессе ручной обработки в рентгеновских лабораториях неразрушающего контроля. Конструктивно рамки представляют из себя перекладину с прикрепленными к ней я ячейками. Количество ячеек в одной рамке может меняться в зависимости от формата обрабатываемой пленки. Размеры рамок соответствуют форматам пленки различных производителей. Наиболее популярные размеры рамок 10x40, 30x40, 10x40, 10х72, 6x24, 9x12, 10x24, 10x48, 6x40, 6x48, 35х43, 35х35см. По заявке возможно изготовление рамок по размерам заказчика.


Набор Радиационная опасность

Набор радиационная опасность используется для ограждения зоны работы с источниками ионизирующего излучения, в том числе при радиографическом контроле сварных швов и других изделий в цеховых и полевых условиях.

Набор радиационная опасность состоит из 6 стоек, 6 знаков, 1000 м оградительной ленты, крепежа и упаковочного чехла. По заявке набор может быть укомплектован дополнительными средствами защиты и принадлежностями для радиографического контроля.

Альбом радиографических снимков

Альбом образцовых радиографических снимков содержит снимки сварных соединений с типичными дефектами выявляемыми радиационным методом неразрушающего контроля. Альбом включает 20 радиографических снимков, выполненных в соответствии с ГОСТ 7512-82 и ГОСТ 23055-78 и предназначен для обучения и аттестации специалистов РК I и II уровня. Для каждого снимка составлен паспорт, технологическая карта и дефектограмма с обозначением выявленных дефектов.

По заданию заказчика могут быть изготовлены альбомы снимков с использованием конкретных источников излучения, схем просвечивания, размеров образцов и дефектов (трещин, пор, шлаковых включений, и т. д.) Также альбомы могут содержать радиографические снимки с ошибками часто встречающимися, при выборе режимов контроля и фотообработки. Альбом составлен специалистом III уровня. Для большего срока службы все страницы заламинированы.

Образцы для аттестации по радиографическому контролю

Образцы для аттестации по радиографическому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю в соответствии с нормами, принятыми в Единой системе оценки соответствия и Европейскими стандартами.

Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с ПБ 03-440-02 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).

Денситометр цифровой ДП 5004Портативный цифровой денситометр ДП 5004 предназначен для измерения визуальной диффузионной оптической плотности почернения технической рентгеновской пленки. состоит из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены кабелем. В измерительном щупе помещен специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер, преобразующий сетевое напряжение 220 В 50 Гц в постоянное напряжение +5 В. Световой поток, прошедший через рентгеновский снимок поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения вычисляется как десятичный логарифм отношения падающего светового потока к прошедшему через пленку. Денситометр ДП 5004 имеет все необходимые сертификаты и зарегистрирован в реестре системы сертификации средств измерений.

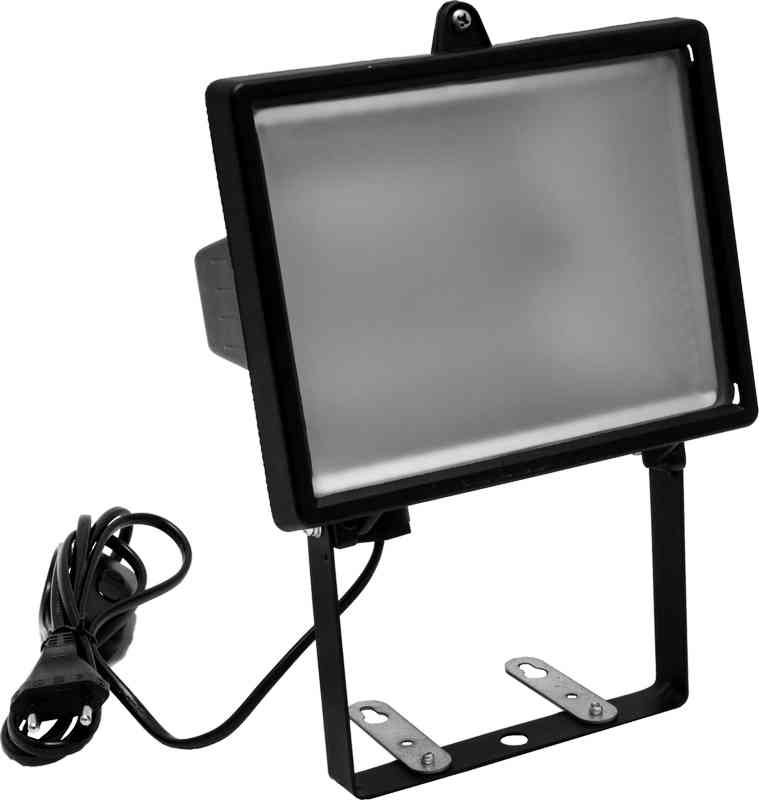

Фотофонарь ФФ-3

Фотофонарь  ФФ-3 Неактиничный фотофонарь ФФ-3 c регулируемой яркостью, используется в процессе проявки рентгеновских пленок. Конструкция позволяет устанавливать его на столе или подвешивать на стене. Яркость свечения фотофонаря ФФ-3 регулируется переключателем напряжения на блоке питания. Фотофонарь ФФ-3 питается от сети переменного тока напряжением 220 В. Запрещается включать вилку фонаря в сеть при снятой крышке, с неисправным шнуром питания осветителя. Так же не допускается попадание воды внутрь корпуса фотофонаря.

Основные технические характеристики заявленные производителем фотофонаря ФФ-3 приведены в таблице

Знаки радиационной опасности Знаки, ленты, стойки – в наборе и по отдельности, предназначены для обозначения участков, на которых имеется опасность радиационного поражения, в т.ч. при производстве работ по радиографическому контролю.

Денситометр цифровой ДЦ-5003Снято с производстваДенситометр ДЦ-5003 с ручным зондом предназначен для измерения оптической плотности технической рентгеновской пленки. Прибор снабжен автоматической калибровкой на источник света и полуавтоматической установкой нуля, которая срабатывает после установки зонда на светящейся поверхности. ДЦ-5003 имеет все необходимые сертификаты и зарегистрирован в реестре системы сертификации средств измерений.
