Универсальные шаблоны радиографа (УШР)
УШР — универсальный шаблон инженера-радиографа, предназначенный для оценки качества сварных трубопроводов, является вспомогательным инструментом и применяется для обучения персонала расшифровке радиографических снимков. Шаблоны выполнены в виде гибких прозрачных пленок с нанесенными на них шкалами и изображениями допустимых и недопустимых дефектов. Эти изображения способствуют высокоточному, оперативному выявлению вида и размеров дефектов сварки. Процесс расшифровки рентгеновских снимков с использованием шаблонов намного упрощается благодаря однозначности трактовки норм дефектности, оставаясь объективным методом рентгенографического контроля.
На каждом шаблоне имеются специальные измерительные шкалы, по которым совершаются замеры параметров дефектов и схематическими изображениями нанесены нормативные отрезки сварного шва с различными типами дефекта, для расшифровки и измерения параметров при наложении на рентгеновскую пленку. Описание дефектов производится согласно нормам с ВСН 012-88.
Параметры дефектов, определяемые с помощью УШР:
- вид дефекта;
- размеры округлого дефекта;
- протяженность продольных и поперечных дефектов, общая протяженность и расстояние между ними;
- глубина каждого дефекта с учетом вымеренных линейных размеров;
- предельно допустимое соответствие размеров.
Универсальные шаблоны радиографа выпускаются 3-х видов:

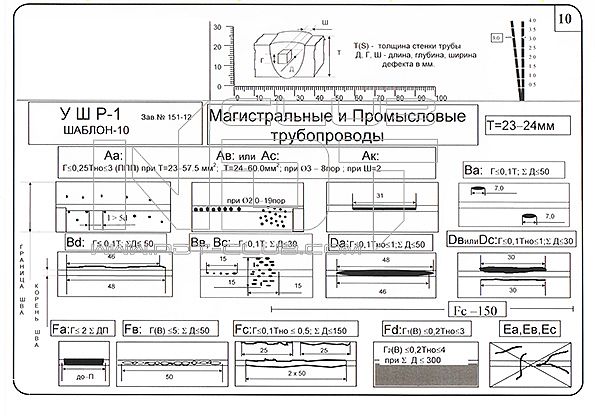

- УШР-1 – Для сварных швов магистральных и промысловых трубопроводов согласно СНиП III.42-80 и ВСН-012-88

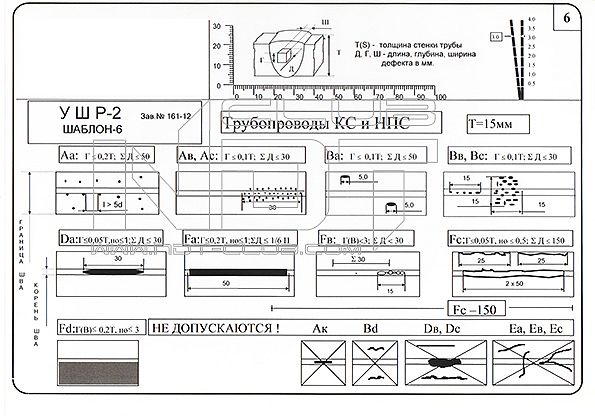

- УШР-2 – Для сварных швов на трубопроводах компрессорных и насосных станций согласно ВСН-012-88

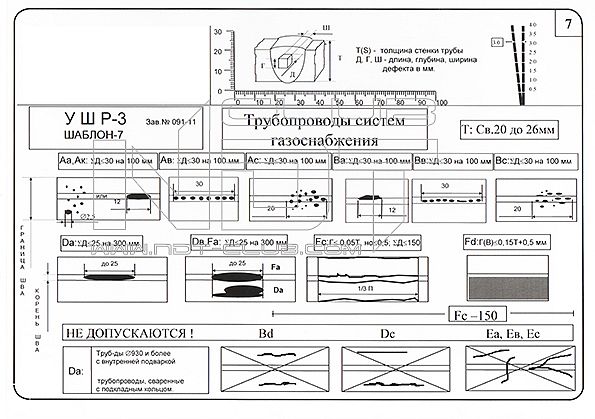

- УШР-3 – Для сварных швов газораспределительных систем согласно СНиП 3.05.02-88
Купить универсальные шаблоны радиографа (УШР) можно по цене указанной в прайс-листе. Смотрите так же разделы: Радиационная дефектоскопия, Радиографический контроль, Аттестация лабораторий и специалистов НК, Принадлежности для радиографического контроля.
