Негатоскопы
Негатоскоп - устройство, предназначенное для просмотра на просвет сухих и мокрых чёрно-белых радиографических снимков в медицине и технике. Негатоскоп представляет собой прибор со светящимся экраном, на который накладывается радиографический снимок. Яркость экрана, позволяет просвечивать снимки с большой оптической плотностью. Основные элементы негатоскопа — металлический или пластмассовый корпус, люминесцентные лампы, смотровой экран (как правило из молочно-белого органического стекла), пускорегулирующая аппаратура и крепёжная арматура.
Негатоскопы отличаются размерами, яркостью свечения, цветовой температурой, наличием или отсутствием регулировки яркости свечения и шторок для диафрагмирования светящихся поверхностей. Современные негатоскопы, как правило, изготавливаются с использованием светодиодных технологий. Негатоскоп входит в перечень обязательного оборудования для аттестации лабораторий неразрушающего контроля по радиографическому методу. Пройти обучение по радиографическому контролю можно в нашем аттестационном центре.

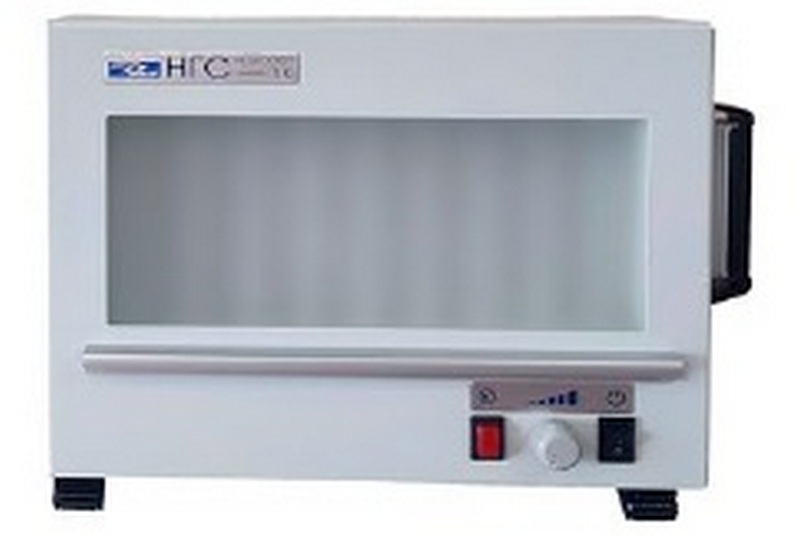

Негатоскоп компактный светодиодный НГС-1К
Компактный переносной светодиодный негатоскоп НГС-1К предназначен для визуального просмотра рентгеновских, радиографических снимков большой оптической плотности. Изготовлен с применением сверх ярких светодиодов нового поколения, что обеспечивает высокую яркость и равномерное свечение экрана.
Негатоскоп X-LUM предназначен для просмотра и расшифровки радиографических снимков сварных швов трубопроводов, деталей и других изделий промышленного назначения. Негатоскоп X-LUM комплектуется специальными накладными рамками-масками различных стандартизированных размеров, благодаря чему отпадает необходимость приобретать несколько негатоскопов с различными размерами просмотровых окон. По запросу возможно изготовление накладных рамок по размерам заказчика.
Прибор имеет удобный регулятор яркости экрана, а также педаль для включения и отключения. Промышленный негатоскоп X-LUM имеет эргономичный дизайн и отличается надежностью конструкции. Конструкция негатоскопа X-LUM адаптирована к эксплуатации в передвижных лабораториях. Также прибор имеет специальное защитное порошковое покрытие, что обеспечивает износостойкость и защиту от коррозии при хранении в помещении с повышенной влажностью.
Негатоскоп НС 85х400-5004 СД с денситометром
Негатоскоп НС 85х400 СД АРГО произведен на основе сверх ярких светодиодов нового поколения и позволяют, как просматривать радиографические снимки с оптической плотностью до 4Б, в т.ч. с проволочными эталонами, так и измерять на экране оптическую плотность снимка.

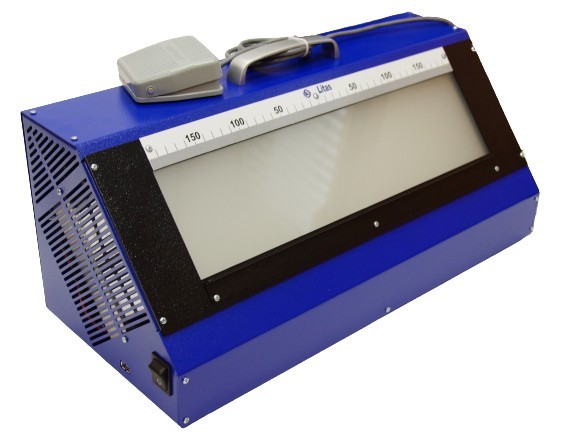

Негатоскоп НС 100х400 СД АРГО
Негатоскоп НС 100х400 СД АРГО - это относительно легкий, массой не более 11 кг и размерами 550×240×260 мм (Д×Ш×В) негатоскоп оборудован экраном с возможностью плавной регулировки яркости, величиной 400×100 мм (Д×Ш) с равномерной засветкой, достигнутой благодаря большому количеству светодиодов нового поколения, расположенных с высокой плотностью. Габариты экрана позволяют прибору работать с большинством общеупотребительных размеров рентгенограмм. Эффективная система охлаждения негатоскопа НС 100×400/400 СД АРГО обеспечивает ему полноценную долговременную работу при температуре до +35ºС, а правильная организация перемещения воздушных потоков и отсутствие их завихрений позволяет минимизировать уровень шума от работы устройства. Прибор предназначен для работы с экспонированной радиографической пленкой с оптической плотностью почернения до 4,5 Б, измерения которой могут быть произведены денситометром, подключенным к негатоскопу через USB-порт.

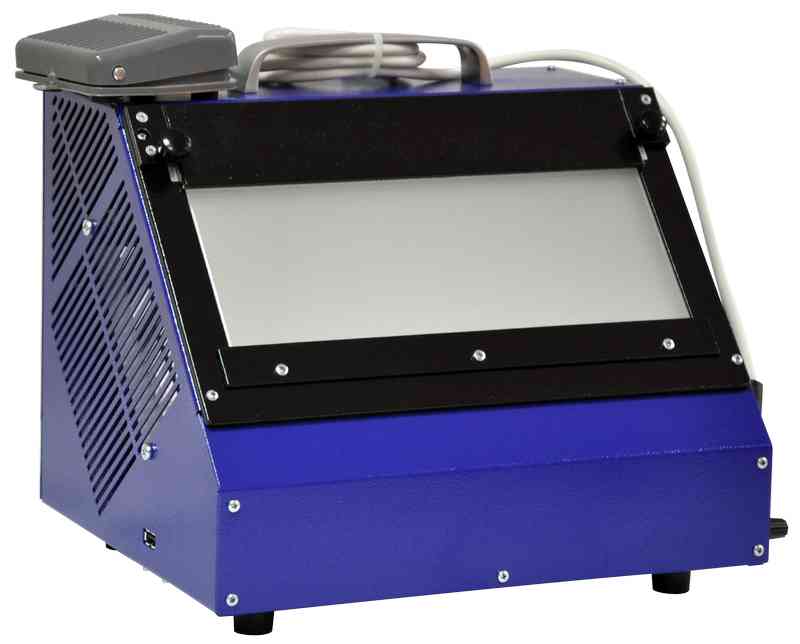

Негатоскоп НС 100х240 СД АРГО
Негатоскоп НС 100х240 СД АРГО произведен на основе сверх ярких светодиодов нового поколения и позволяют, как просматривать радиографические снимки с оптической плотностью до 4Б, в т.ч. с проволочными эталонами, так и измерять на экране оптическую плотность снимка. Яркость не менее 250 000 кд/м. кв.

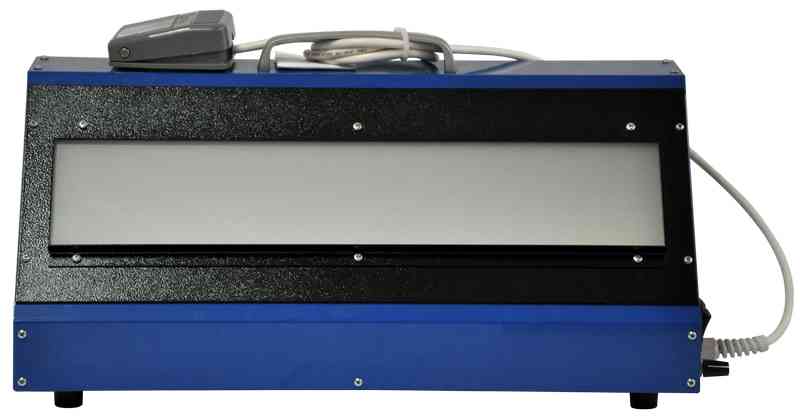

Негатоскоп НС 85х400 СД АРГО
Негатоскоп НС 85х400 СД АРГО произведен на основе сверх ярких светодиодов нового поколения и позволяют, как просматривать радиографические снимки с оптической плотностью до 4Б, в т.ч. с проволочными эталонами, так и измерять на экране оптическую плотность снимка.

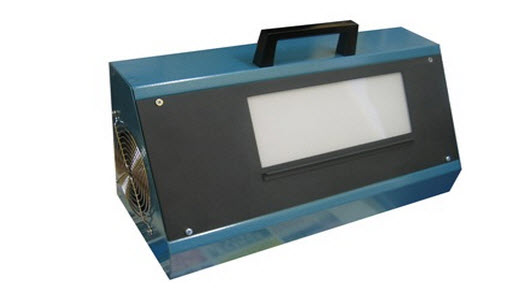

Негатоскоп Н-85/220 используется для расшифровки радиографических снимков с оптической плотностью до 3,7 Б. В модели Н85/220 яркость светящегося экрана обеспечивают три галогенных лампы переменного напряжения с максимальной мощностью до 150Вт. Лампы имеют вентиляторное охлаждение и регулировку яркости в диапазоне от 6 до 24 вольт. Для защиты пленки от перегрева предусмотрен инфракрасный фильтр. Прибор эксплуатируется при температуре окружающей среды 10-35°С и относительной влажности воздуха, не более: 80%. В рабочем помещении не желательно наличие токопроводящей пыли.
Негатоскоп входит в перечень обязательного оборудования для аттестации лабораторий неразрушающего контроля. На сегодняшний день Н-85-220 является одним из самых распространенных негатоскопов в Российских лабораториях НК. Прибор прошел сертификационные испытания в Федеральном институте исследований и контроля материалов Германии (BAM) на соответствие требованиям стандарта DIN EN 25580.
Негатоскоп НЭС 300х100 СД
Негатоскоп НЭС 300х100СД (суперяркий) предназначен для визуального просмотра рентгенографических снимков в лабораториях НК, в соответствии с ГОСТ 7512-82. Негатоскоп НЭС 300х100 СД (повышенной яркости) поставляется в двух модификациях: белом свечении и зеленом свечении. Конструктивно негатоскоп состоит из осветителя и просмотрового экрана. Источником света, являются светодиоды повышенной яркости. Размер просмотрового экрана регулируется Г-образной рамкой, на магнитной ленте.
Яркость свечения экрана плавно регулируется с помощью регулятора «ЯРКОСТЬ» при нажатой педали. При смене просматриваемых снимков педаль отжата и яркость свечения экрана минимальна. При нажатии на педаль яркость возрастает до предварительно настроенного значения. Это необходимо для защиты глаз оператора, т.к. максимальная яркость свечения экрана такова, что может вызвать ожог глаз.
Негатоскоп НЭС 420х100Л2
Люминесцентный негатоскоп НЭС 420х100Л2 с регулировкой яркости и памятью предназначен для просмотра рентгенографических снимков в лабораториях НК по ГОСТ 7512-82. В негатоскопе НЭС 420х100Л2 применены специальные лампы дневного света повышенной яркости, что обеспечивает низкое энергопотребление и незначительный нагрев просмотрового экрана без принудительного охлаждения.
Управление свечением экрана осуществляется кнопкой регулировки яркости, которая служит одновременно и для включения/выключения свечения экрана. Дополнительные возможности: запоминание (перед выключением) последней величины яркости свечения экрана и автоматическое восстановление прежней яркости при повторном включении. Данная функция удобна при смене просматриваемых рентгеновских снимков. Г-образная форма накладной рамки наряду с способом ее крепления (на магнитной полосе), позволяет плавно настраивать размер экрана под контролируемый снимок.
Светодиодный негатоскоп A3 Люмен
Светодиодный негатоскоп общего назначения АЗ Люмен (АЗ Lumen) предназначен для просмотра и расшифровки радиографических снимков в проходящем свете. Прибор может эксплуатироваться только в закрытых помещениях - в рентгеновских кабинетах, стационарных и передвижных лабораториях, учебных кабинетах и т.п. при температуре окружающего воздуха от + 10 до + 35°С и относительной влажности не более 70%.
Негатоскоп А3 Люмен излучает направленный, однородно распределенный свет высокой яркости с возможностью плавной регулировки яркости и может быть оснащен двумя экранами, один из которых используется для просмотра и расшифровки экспонированных рентгеновских плёнок, а второй, измерительно-смотровой, для проведения денситометрических измерений и просмотра особо плотных участков рентгеновских плёнок. Аппарат изготовлен из стали (покрытие - порошковая краска), смотровой экран сделан из акрилового стекла.
