Комбинированный твердомер MET-УД

Твердомер МЕТ-УД Комбинированный твердомер МЕТ-УД реализует метод ультразвукового контактного импеданса (UCI) и метод отскока (Либа).

Метод ультразвукового контактного импеданса (UCI). наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний невозможны или недостаточно надежны. Твердость данным методом определяется путем замера изменения ультразвуковой частоты. При внедрении пирамиды UCI-датчика в контролируемое изделие, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.

При контроле методом Либа за меру твердости принимается скорость отскока бойка от контролируемой поверхности. Соответственно чем тверже материала, тем выше скорость отскока. Преимущество измерения твердости методом Leeb заключается в том, что оно может быть выполнено непосредственно на объекте, не требуя отбора образцов для лабораторных испытаний. Недостаток метода связанный с невозможностью контроля легких и тонких материалов компенсируется методом ультразвукового контактного импеданса описанным выше.

Твердомер МЕТ-УД дает возможность измерения твёрдости металлов и сплавов по стандартным шкалам Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD). Прибор производится в России и имеет положительные отзывы отечественных специалистов. На сегодняшний день твердомеры серии МЕТ-УД зарегистрированы в государственных реестрах средств измерений РФ, Украины, Белоруссии и Казахстана. Гарантия на твердомер - 3 года

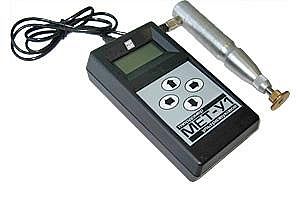

Твердомер МЕТ-УД представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем. Электронный блок твердомера выпускается в двух модификациях. Твердомер МЕТ-УД в пластмассовом корпусе, твердомера МЕТ-УДА в алюминиевом корпусе с защитой от пыли и влаги (класс защиты IP66).

Твердомер МЕТ-УД комбинированный Комбинированный твердомер МЕТ-УД Твердомер МЕТ-УДА МЕТ-УД

Отличительные особенности твердомера МЕТ УД

  • сочетание метода УЗК и метода Либа позволяет проводить контроль любых металлических изделий;
  • измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
  • наличие трех дополнительных шкал H1 (HL), H2, H3 для калибровки различных шкал твердости (например, Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, сплавов алюминия, меди и т.д.);
  • использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
  • наличие архива и программного обеспечения для связи с компьютером.
  • 2 сменных датчика: ультразвуковой У1 и динамический Д1;
  • позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений;

Метрологические характеристики твердомера МЕТ-УД

Шкала твердости Диапазон измерений Пределы допускаемой абсолютной погрешности твердомера
Шкала "С" Роквелла (20-70) HRC ±2 HRC
Шкала Бринелля (75-450) НВ ±12 НВ
Шкала Виккерса (75-1000) HV ±15 HV
Шкала Шора (23-102) HSD ± 3HSD

Технические характеристики твердомера МЕТ-УД

Технический параметр Тип датчика:
ультразвуковой динамический
Принцип измерений UCI-метод (принцип ультразвукового контактного импеданса) Принцип отскока (Лейба)
Типы датчиков У10, У15, У50, У100, У15К, У50К Д, ДК
Измерительное усилие датчика 9,8Н; 14,7Н; 49,0Н; 98,0Н; 14,7Н; 49,0Н -
Диаметр твердосплавного шарика - не менее 2,5 мм
Шероховатость поверхности образца <Ra 2,5 (для усилия 10 Н и 14,7 Н)
<Ra 4,5 (для усилия 50 Н)
<Ra 8,0 (для усилия 100 Н)
не более 3,2 Ra
Радиус кривизны поверхности образца >5 мм не менее 10 мм
Минимальный вес образца >0,01 кг не менее 3 кг
Толщина материала >1 мм не менее 12 мм
Глубина проникновения индентора В зависимости от типа датчика. Для датчика У15 - 0,03 мм. -
Срок службы датчика Не менее 200000 измерений не менее 100 тыс. измерений
Электропитание Сеть переменного тока, V/Hz - 100-240/50-60
Аккумулятор - 1,2V
Потребляемая мощность - >3,0 VA
Время зарядки аккумулятора 8 часов
Время работы аккумулятора Без подсветки - 16 ч (пластмассовый корпус); 20 ч (алюминиевый корпус)
С подсветкой - 5 ч (пластмассовый корпус); 8 ч (алюминиевый корпус)
Рабочая температура -10 … +50°С
Температура при транспортировке и хранении -35…+60°С
Условия эксплуатации Относительная влажность 30…80%
Масса твердомера
(блок с датчиками)
Твердомер МЕТ-УД: 0,6 кг
Твердомер МЕТ-УДА: 0,9 кг
Обработка результатов измерений Вычисление среднего значения из данных, удаление текущего измерения, сохранение данных, работа с архивом
Подсветка дисплея Доступна
Особенности дисплея Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек.
Память (архив) 99 показаний, которые сохраняются при выключении питания
Внутреннее программное обеспечение "МЕТ-UD" (или "МЕТ-UDА") Доступно. Позволяет работать с твердомером без связи с компьютером.
Внешнее программное обеспечение "МЕТ" Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты.
Время одного измерения 2,5 с 1,5 с

Твердомер МЕТ-УД комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс) и динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также ультразвуковым датчиком У10, У100, У15К, У50К и динамическим датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.

Обозначение датчика Наименование датчика Усилие прижима датчика, Н (кгс)
У10 Ультразвуковой 9,8 (1)
У15 Ультразвуковой 14,7 (1,5)
У50 Ультразвуковой 49,0 (1,5)
У100 Ультразвуковой 98,0 (10)
У15К Ультразвуковой короткий 14,7 (1,5)
У50К Ультразвуковой короткий 49,0 (5)
Д Динамический -
ДК Динамический короткий -

Базовая комплектация твердомера МЕТ-УД / МЕТ-УДА

Наименование Количество, шт.
MET-УДА MET-УД
Электронный блок MET-УДА в алюминиевом корпусе 1 -
Электронный блок MET-УД в пластмассовом корпусе - 1
Датчик ультразвуковой У15, У50, У10, У100, У15К, У50К 1 1
Датчик динамический Д, ДК 1 1
Кабель для соединения датчика ультразвукового с электронным блоком 1 1
Кабель для соединения датчика динамического с электронным блоком 1 1
Кабель USB для подключения к компьютеру и зарядному устройству 1 1
Зарядное устройство 1 1
Аккумуляторная батарея типоразмера АА 4 -
Аккумуляторная батарея типоразмера С - 1
Эталонные меры твердости для калибровки (по заказу) 2 2
Плоская опорная насадка для датчика 1 1
Толкатель для датчика ДК 1 1
Ключ для винтов батарейного отсека 1 -
CD-диск с внешним программным обеспечением "МЕТ" и руководством по эксплуатации МЕТ.39601863.009 РЭ 1 1
Методика поверки МЕТ-ТП.01 МП 1 1
Свидетельство о поверке 1 1
Паспорт 1 1
Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне 1 1
Упаковочная сумка 1 1

Дополнительные принадлежности к ультразвуковым твердомерам МЕТ-УД / МЕТ-УДА

  • Эталонные меры твёрдости (гост 9031-75; 8.426-81) Две эталонные меры твердости с максимально и минимально возможными значениями твёрдости используются для проверки правильности показаний твердомера и, в случае необходимости, его калибровки. Например, для калибровки твердомера по шкале Роквелла "С", нужны две меры твердости со значениями 25±5 HRC и 65±5 HRC.
  • Притирочная смазка обеспечивает надёжную фиксацию и полный контакт с подложкой плиты или штатива при измерении твёрдости малых и тонких изделий.
  • Штатив для датчика Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах. Использование штатива и смазки для притирки деталей позволяет уменьшить погрешность измерения.
  • Шлифовальная машинка на аккумуляторах обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.
  • Сменные насадки к датчику обеспечивают надёжную фиксацию и установку датчика строго перпендикулярно оси изделий цилиндрической и сферической формы. Максимально снижает погрешность твердомера при измерении цилиндрических и сферических поверхностей.
  • Втулка для труднодоступных мест при установке на датчик, обеспечивает измерение твердости в труднодоступных местах изделия.
  • Короткие датчики У15К и У50К предназначены для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Характеристики датчиков - габаритные размеры датчиков длина: 80 мм; диаметр: 40 мм. Прикладываемая нагрузка: 15Н / 50Н (1,5кгс / 5 кгс) Шероховатость поверхности: 2.5Ra при нагрузке 15Н; 4.5Ra при нагрузке 50Н

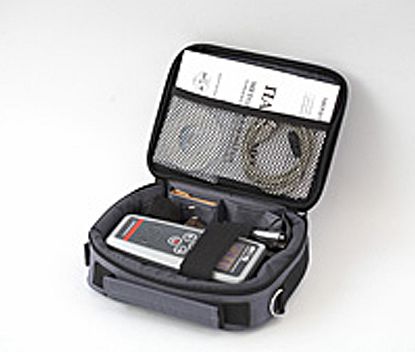

Комплект поставки твердомера МЕТ-УД Меры твердости для твердомера МЕТ-УД Штатив для датчика МЕТ-УД Сменная насадка для датчика МЕТ-УДА Короткие датчики для МЕТ-УД Притирочная смазка для МЕТ-УДА

Поверка и калибровка УЗ твердомера МЕТ-УД / МЕТ-УДА

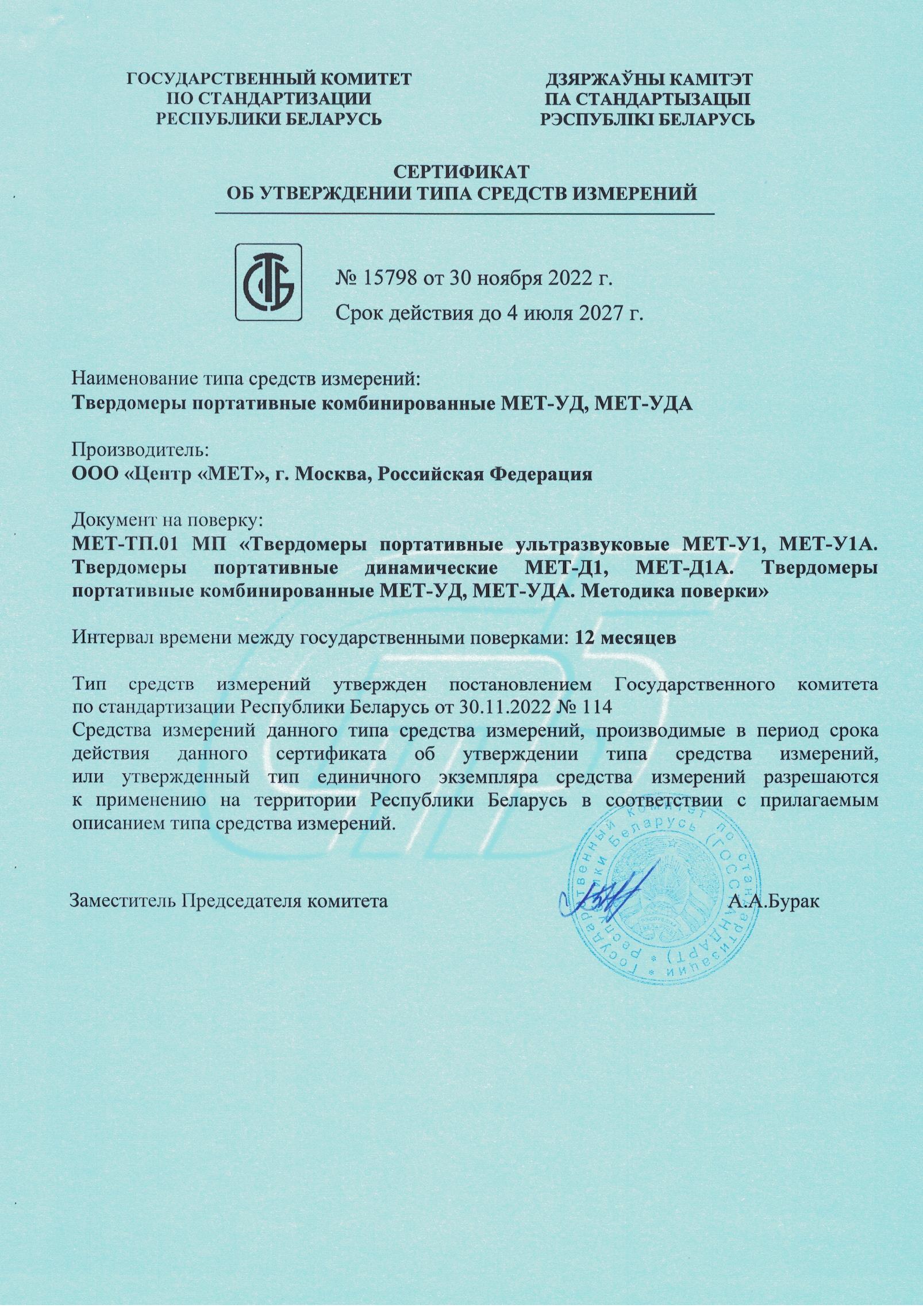

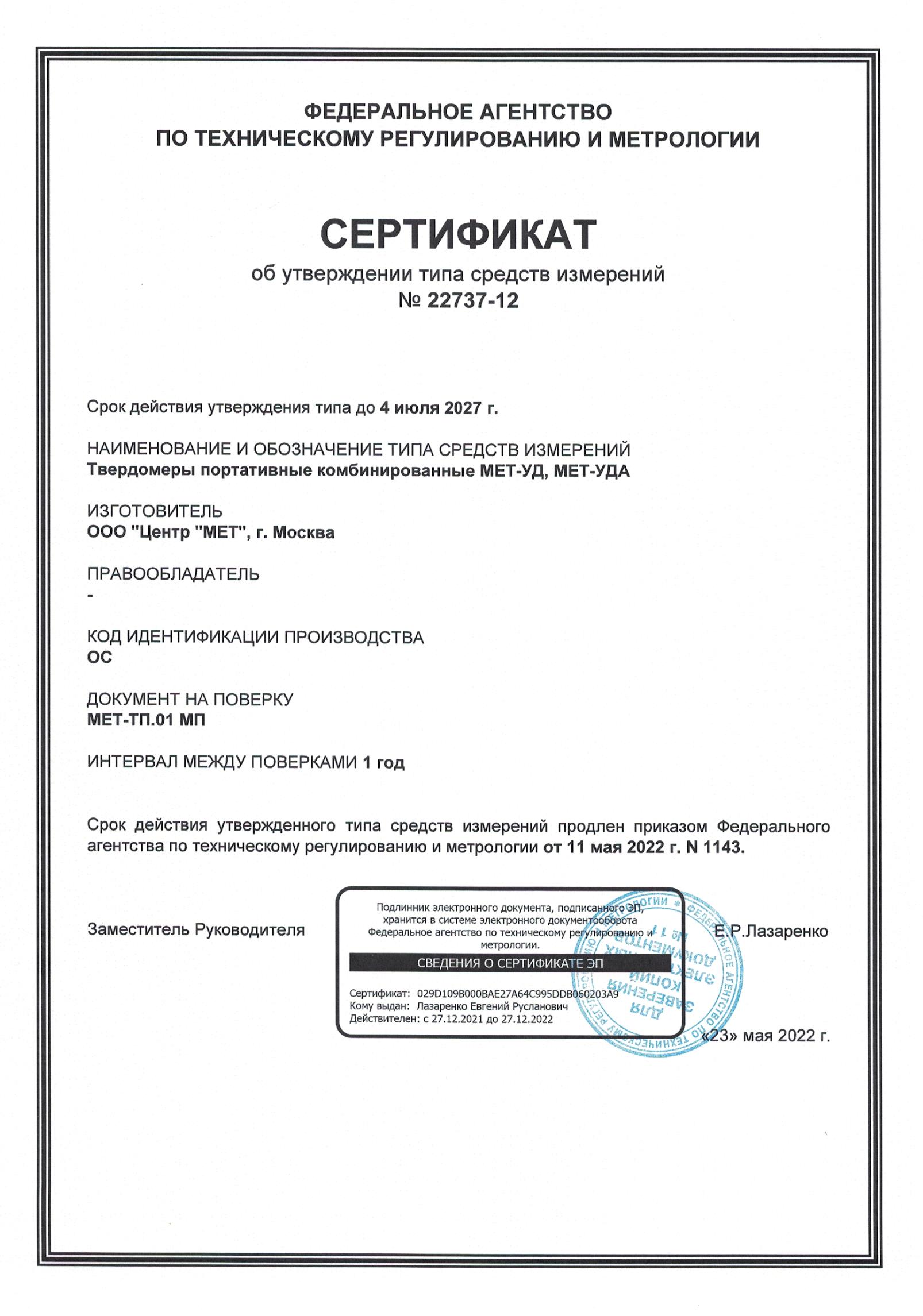

Твердомеры МЕТ-УД и МЕТ-УДА зарегистрированы в государственных реестрах средств измерений России, Украины, Белоруссии и Казахстана. Первичная поверка твердомеров осуществляется при выпуске твердомеров из производства. На твердомеры выдается "Свидетельство о поверке" установленного образца, которое входит в комплект поставки твердомера.

Поверка и калибровка твердомеров портативных серии "МЕТ" проводится по основным шкалам твёрдости HRC, HB, HV, HSD и Rm. Калибровка по дополнительным (пользовательским) шкалам Н1, H2, H3 (например по шкалам твёрдости HBW, HRB, HRN, HRT и др.,) , а также для металлов, которые существенно отличаются по свойствам от стали (например, алюминиевые и медные сплавы и др.) осуществляется пользователем по инструкции, приведенной в паспорте на твердомер.

Периодичность поверки твердомеров - один раз в год. Поверка может проводиться любой аккредитованной на право поверки средств измерений твёрдости метрологической службой юридических лиц, региональных Центрах Стандартизации и Метрологии (ЦСМ). Методика поверки вместе с Паспортом включены в комплектацию твердомера.


Видео Работа с твердомером МЕТ-УД. Динамический дачтик.

Видео Работа с твердомером МЕТ-УД. Ультразвуковой дачтик.
