Твердомер Польди ПБ-1 «Союз»
Твердомер Польди ПБ-1 в комплектации «Союз» является советским аналогом твердомера ПБ-1 «Восток» и применяется для определения твердости металлов по шкале Бринелля методом двойного ударного отпечатка, возникающем при ударе молотка по бойку твердомера. От полученной динамической нагрузки стальной шарик диаметром 10 мм вдавливается одновременно в испытуемую деталь и контрольный брусок, образуя отпечатки на обоих изделиях. Диаметр отпечатков определяется входящим в комплект измерительным микроскопом х20, а соответствующее диаметру значение твёрдости по Бринеллю подбирается по таблицам ГОСТ 18661–73 – «Сталь. Измерение твердости методом ударного отпечатка». Твердомер Польди также упоминается в РД 153-34.1-003-01, СО 153-34.17.440-2003, ВРД 39-1.11-014-2000, МДС 13-20.2004.
Переносной твердомер Польди ПБ-1 особенно применим при контроле твердости по Бринеллю отливок, станков, котлов и других массивных неразборных деталей, требующих оперативного анализа в условиях производства. Благодаря большому диаметру шарика, твердомер Польди имеет меньшую погрешность при испытании металлов с высокой шероховатостью по сравнению со статическими и динамическими приборами по методу Либа. Недостатком метода является сильная зависимость от разницы значений твердости и модуля упругости у контрольного бруска и объекта контроля. Погрешность метода, в среднем составляет от 5 до 20%.
При испытаниях с применением твердомера Польди ПБ-1 Минимальная толщина испытуемого образца должна быть больше диаметра отпечатка в 1,2 раза. Минимальная толщина образца должна быть не менее х10 глубины отпечатка. Расстояние между центром отпечатка и краем образца или краем соседнего отпечатка должно быть не менее 2,5 диаметра отпечатка. Температура применения твердомера от -10 до +50С°. В комплект поставки входит 2 эталонных меры твердости, каждая из которых рассчитана примерно на 40 измерений. Ресурс ударного индентора — около 500 измерений.
Технические характеристики твердомера Польди ПБ-1 «Союз» приведены в таблице
| Характеристики | ПБ-1 «Союз» |
| Диаметр шарикового индентора | 10 мм |
| Ресурс шарикового индентора (количество измерений) | 500 |
| Шероховатость контролируемой поверхности Ra, не более | 8 мкм |
| Минимально допустимый диаметр подготовленной поверхности для проведения измерений | 20 мм |
| Кратность отсчётного микроскопа | 24х |
| Контрольный брусок с двумя рабочими поверхностями | 197±17 HBS |
| Количество измерений на контрольном бруске, раз, не более | 30…40 |
| Габаритные размеры контрольного бруска | 150х12,5х12,5 |
| Средняя масса контрольного бруска | 170-180 г |
| Габаритные размеры твердомера Польди ПБ-1: диаметр / высота | 25 – 112 мм |
| Высота с установленным контрольным блоком | 116,5 мм |
| Масса прибора с контрольным бруском | ~500 г |
| Гарантийный срок эксплуатации, не менее | 1 год |
| Полный средний срок службы, не менее | 5 лет |

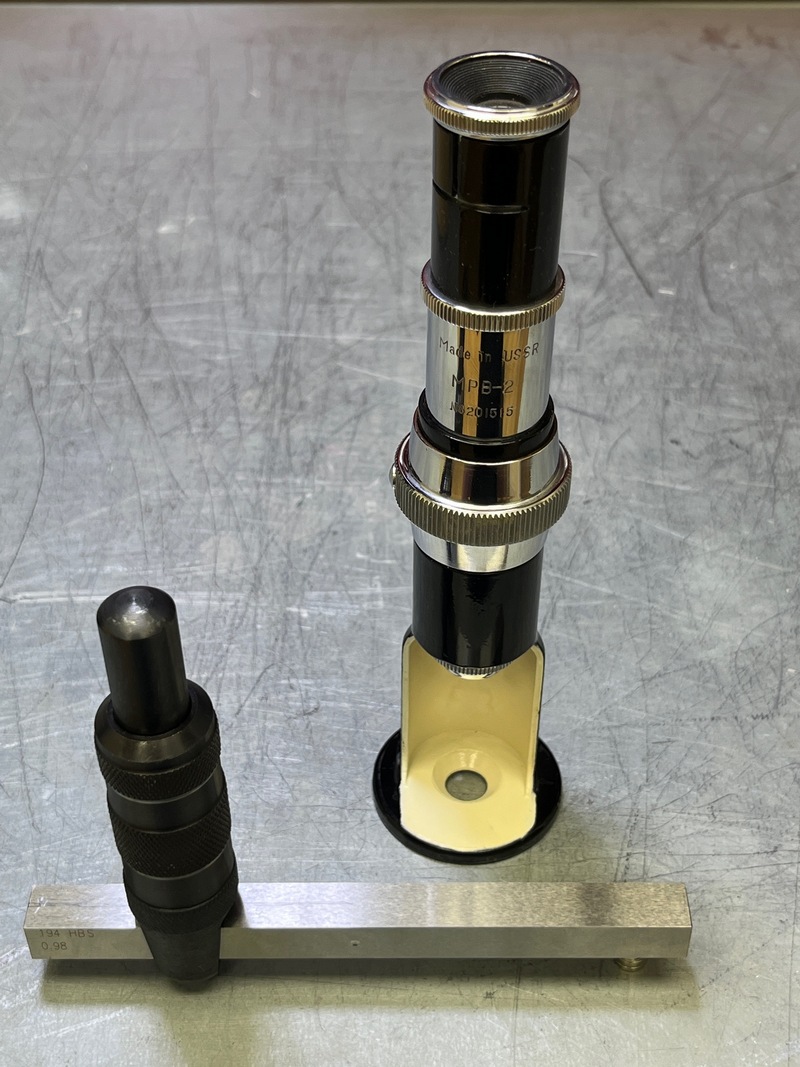

Комплект поставки:
- Твердомер Польди ПБ-1;
- 2 контрольных бруска;
- Отсчётный микроскоп х24;
- Паспорт на русском языке с переводными таблицами;
- Сертификат калибровки меры твердости;
- Сертификат калибровки микроскопа;
- Упаковочный кейс.
