Тарированные напильники Tsubosan
Набор тарированных напильников японской компании Tsubosan предназначен для примерной оценки твердости металла по шкале Роквелла в диапазоне от 40 до 65 HRC (примерно 392…865 единиц по Виккерсу). Набор состоит из шести тарированных напильников с различной твердостью и профилем зубцов. Напильники имеют разную цветовую маркировку: чёрный - 65HRC, синий - 60HRC, зелёный - 55HRC, салатовый - 50HRC, жёлтый - 45HRC, красный - 40HRC. Диаметр напильников 4.3 мм, длина 175 мм Бюджетным аналогом данных напильников является Твердомер ТП-6 | Тарированные пластины.
Данный набор напильников - это наиболее простой, быстрый и дешёвый способ определения твёрдости. Дополнительными преимуществами набора являются возможность контроля твердости труднодоступных мест и поверхностных слоёв (покрытий), а также низкие требования к подготовке поверхности. Тарированные напильники полезны для приёмосдаточных испытаний по критерию прошел/не прошел или когда необходимо определить твердость на внутренних полостях труб, краях изделий, зубьях шестерен, фрез и пил.
При очевидных преимуществах, данный набор является грубым оценочным приспособлением, а не средством измерения, поэтому поверке не подлежит, но может быть откалиброван по заявке заказчика. Так же не существует ГОСТов и других нормативов, описывающих применение данного метода. При переводе полученных значений HRC в другие шкалы будет возникать дополнительная погрешность, которую необходимо учитывать. Напильники с изношенной рабочей частью восстановлению не подлежат. Определение твёрдости такими напильниками некорректно.
Порядок работы:

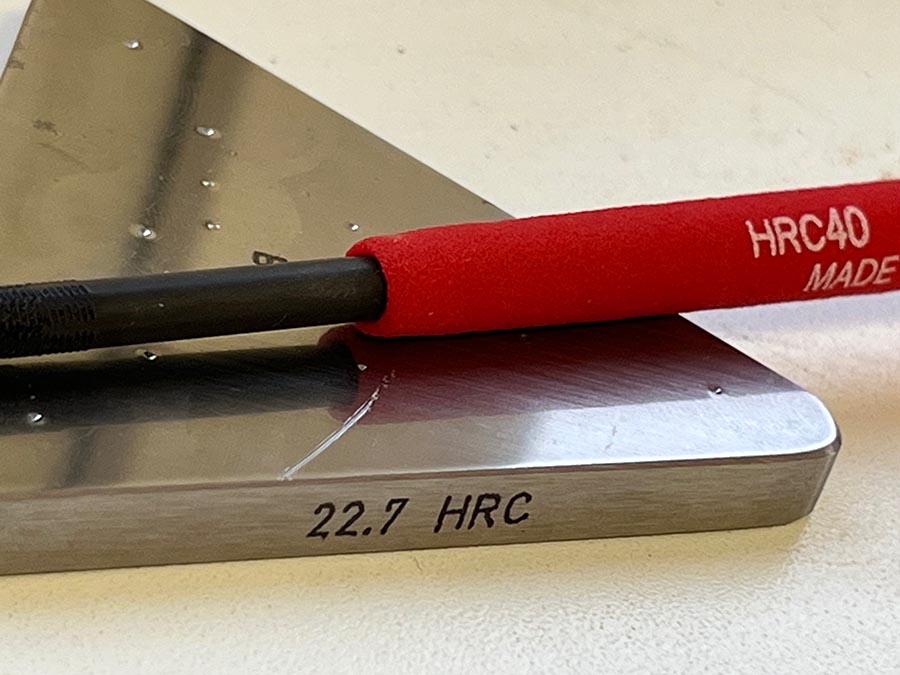

- Слегка и плавно проведите черным напильники (65 HRC) по исследуемому материалу около 5 мм (не рекомендуется прикладывать слишком большое усилие и делать длинные царапины). Если напильник царапает материал, значит, его твердость меньше 65 HRC и надо переходить к пункту 2.
- Проведите синим напильники (60 HRC): по исследуемому материалу, если на материале не остаётся царапин, значит, напильник мягче материала. В этом случае твердость материала составляет от 60 до 65 HRC.
- Если синий напильник (60 HRC) оставил царапину, используйте напильники с меньшим значением твердости, до тех пор, пока на материале не будет оставаться царапин. Приблизительная твердость материала будет находиться в диапазоне между царапающим и не царапающим напильником.
Технические характеристики тарированных напильников Tsubosan приведены в таблице:
| Параметр | Значение |
| Габаритные размеры упаковки (ДхШхГ), мм | 210х100х20 |
| Полная длина надфиля, мм | 175 |
| Длина рабочей части напильника, мм | 65 |
| Диаметр рабочей части надфиля, мм | 4,3 |
| Количество напильников в наборе, шт. | 6 |
| Определяемый диапазон твёрдости по Роквеллу (HRC) | 40…65 |
| Определяемый диапазон твёрдости по Виккерсу (HV), перевод шкалы HRC | 392…865 |
| Определяемый диапазон твёрдости по Бринеллю (HB), перевод шкалы HRC | 373…706 |
| Общая масса изделия, г | 250 |
| Гарантийный срок эксплуатации с момента установки изделия, мес. | 1 |
| Полный средний срок службы, мес. | 6 |

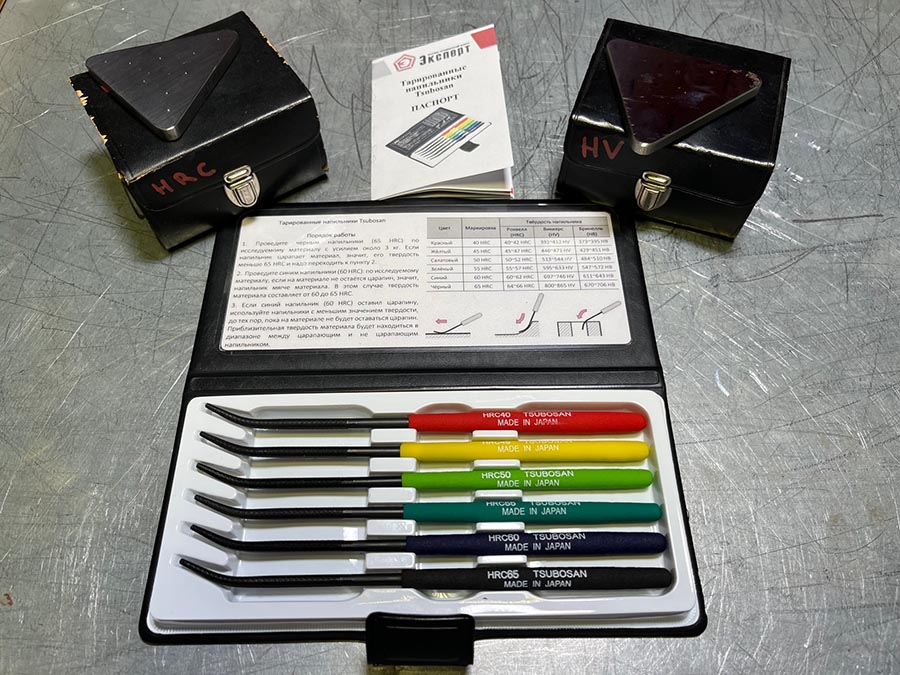

Комплект поставки:
- Набор тарированных напильников Tsubosan (6 шт.)
- Упаковочный футляр с вклейкой о порядке работы

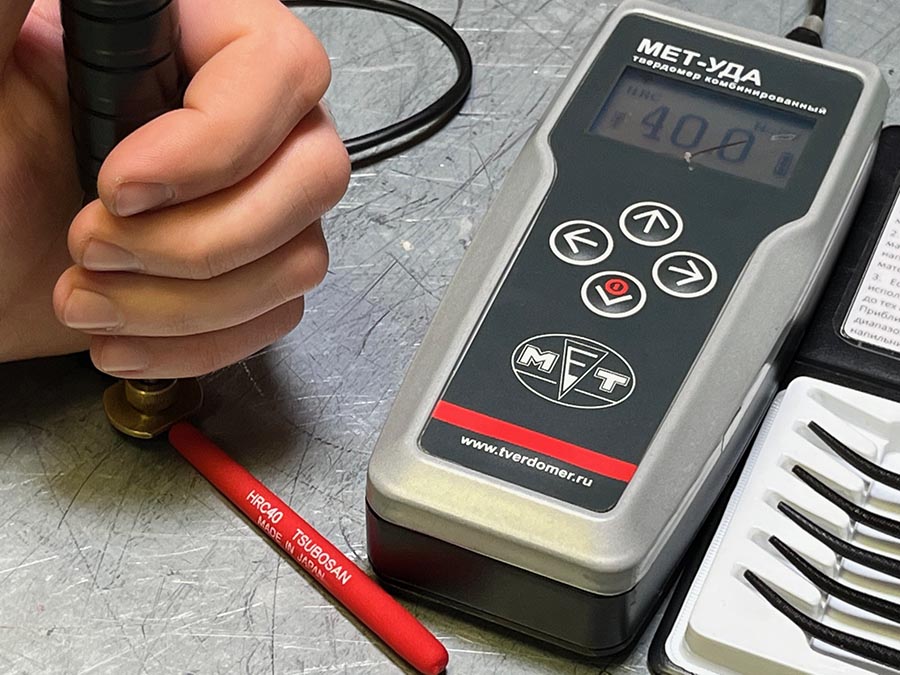

- Сертификат о калибровке нашей метрологический службы
- Паспорт на русском языке
