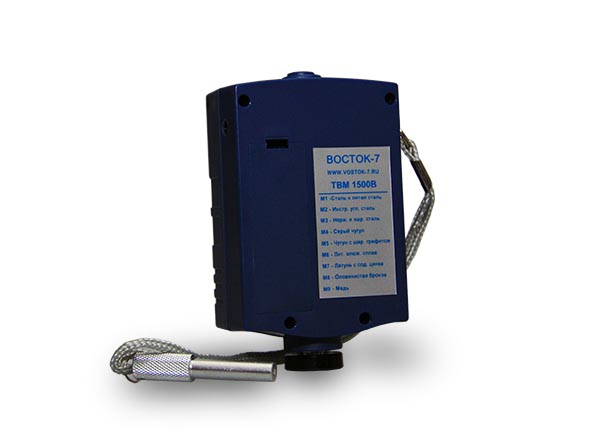

Твердомер ТВМ 1500
Портативный динамический твердомер ТВМ 1500 предназначен для измерения твёрдости изделий из металлов и сплавов. Прибор измеряет твёрдость по методу Либа и автоматически переводится в твёрдость по Бринеллю (HB), Роквеллу (HR), Виккерсу (HV) и Шору (HS) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов ударных датчиков.
Твердомер ТВМ 1500 применяется для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. Твердомеры выполнены в виде электронного блока и индентора в едином корпусе. Индентор (внутри которого размещён магнит, а на конце расположен твёрдосплавный шарик) приводится в действие пружиной, ударяется о контролируемую поверхность и отскакивает. Перемещаясь внутри катушки индуктивности, индентор своим магнитным полем наводит в ней ЭДС индукции, величина которой пропорциональна скорости индентора. Результаты обрабатываются и представляются в виде значения твёрдости.
Электронный блок твердомера позволяет сохранять результаты измерений в памяти твердомера, вычислять среднее значение из серии измерений с отображением на дисплее, имеется функция автоматического отключения питания прибора с целью увеличения продолжительности работы с прибором на одном заряде батареи. Ударный боёк индентора твердомера изготовлен из твёрдосплавного шарика производства швейцарской фирмы Saphirwerk Industrieprodukt AG, что позволяет гарантировать десятки тысяч измерений и десятилетия эксплуатации прибора без замены индентора и без потери точности измерений.
Взвод бойка осуществляется шомполом, который для удобства всегда привязан к корпусу твердомера. Среднее время одного измерения твёрдости составляет 4-7 секунд. В твердомере используется индентор тип D, замена на другие типы инденторов не предусмотрена.
В электронный блок твердомера заведены 9 типов измеряемых металлов: различные стали, чугун, алюминий, латунь, бронза и медь, что позволяет получить максимально точные результаты значений твёрдости по шкалам Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), связь электронного блока с компьютером не предусмотрена.
Особенности и преимущества твердомера ТВМ 1500:
- Швейцарская точность - твёрдосплавный шарик бойка производства швейцарской фирмы Saphirwerk Industrieprodukt AG.
- Надёжность и компактность - датчик и электронный блок в едином корпусе, что исключает обрыв соединительных проводов.
- 9 типов измеряемых материалов - сталь, чугун, алюминий, латунь, бронза, медь и другие.
- Взвод бойка при помощи шомпола - среднее время одного измерения твёрдости составляет около 4-7 секунд.
- Моментальное отображение результата одного удара и среднего значения серии измерений на дисплее.
- Интеллектуальный режим включения/ожидания для увеличения срока службы аккумулятора.
- Измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
- Измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение стационарных твердомеров невозможно из-за технических и конструкционных ограничений.
- Экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного типа.
- Измерения на выпуклых и вогнутых поверхностях, недоступных для стационарных твердомеров.
Прибор сертифицирован в РФ и внесен в реестр средств измерений под №78544-20.
Технические характеристики твердомера ТВМ 1500 и ТВМ 1800:
| Основные технические характеристики | ТВМ 1500 | ТВМ 1800 |
| Диапазон измерения твердости шкалам, ед. твёрдости: HRC HRB HRA HB HV HSD |
от 20,0 до 70,0 от 80 до 100 от 80 до 86 от 90 до 450 от 400 до 850 от 30,0 до 99,9 |
|
| Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам, ед. твёрдости: HRC HRB HRA HB HV HSD |
±2 ±3 ±2 ±12 ±15 ±2 |
|
| Положения ударного датчика к поверхности, градусы | 90 | |
| Тип индентора | D | D, DL |
| Масса индентора, г | 5,5 | 5,5; 18,0 |
| Диаметр твердосплавного шарика индентора, мм | 3 | 3 |
| Шероховатость контролируемой поверхности, Ra, мкм, не более | 3,2 | |
| Общее количество запоминаемых измеренных значения твёрдости, не менее | 99 | 4 группы по 999 значений |
| Время непрерывной работы при полной зарядке, мин, не менее | 120 | 90 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 40 | |
| Габаритные размеры, мм, не более: длина x ширина x высота | 100 x 60 x 33 | 148 x 44 x 28 |
| Масса твердомера, кг, не более: | 0,15 | 0,11 |
| Средний срок службы, лет, не менее | 7 | |
| Потребляемая мощность, Вт, не более: | - | 15 |
