Твердомер Equotip 550 Portable Rockwell

Линейка твердомеров металла Equotip швейцарской компании Proceq представлена моделями, реализующими разные методы измерения твердости, за счет этого достигается универсальность их применения в различных отраслях промышленности. Твердомеры Proceq зарегистрированы в реестре средств измерений РФ и имеют положительные отзывы российских специалистов: (отзыв ОАО "Техдиагностика", отзыв ОАО «Магнитогорский металлургический комбинат»). Твердомеры металла Proceq разработаны и собраны в Швейцарии. Срок гарантии всех приборов линейки составляет 2 года с возможностью продления до 3 лет.

Линейку твердомеров металла Proceq можно условно разделить на три группы:

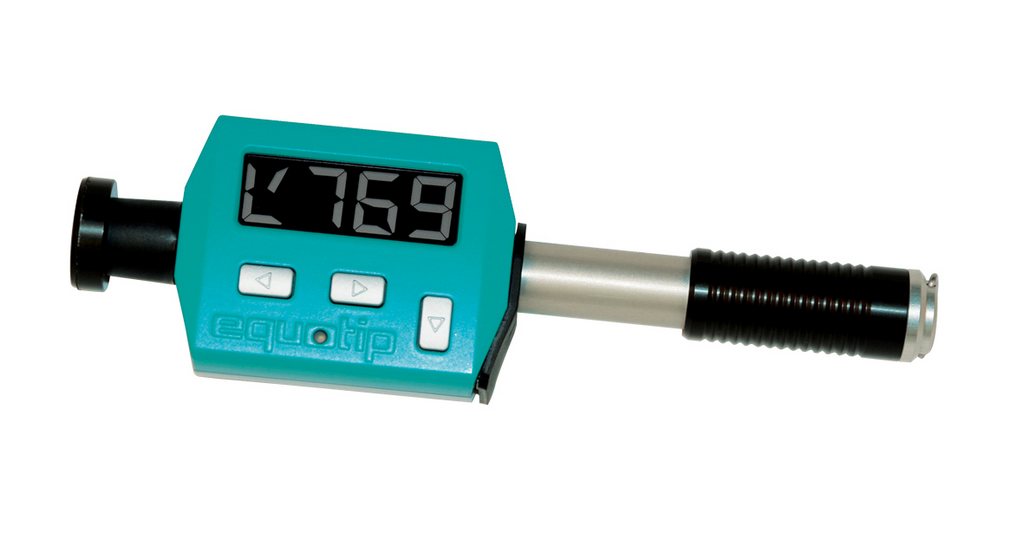

1. Equotip Bambino 2 и Piccolo 2 - базовые модели, работающие по методу отскока Leeb для экспресс-анализа в полевых условиях с ограниченными требованиями к функционалу;

2. Equotip Live Leeb D и Equotip Live UCI - современные модели с управлением интегрированном в мобильное устройство для многопользовательской работы и облачного хранения данных с взаимозаменяемыми датчиками по методам Либа и Виккерса + UCI;

3. Equotip 550 Leeb / UCI / Portable Rockwell - профессиональные модели с возможностью взаимной замены датчиков на базе Equotip 550 с расширенным функционалом для составления детальных отчетов.

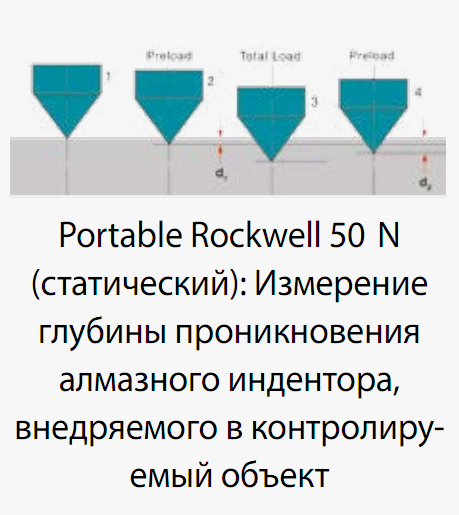

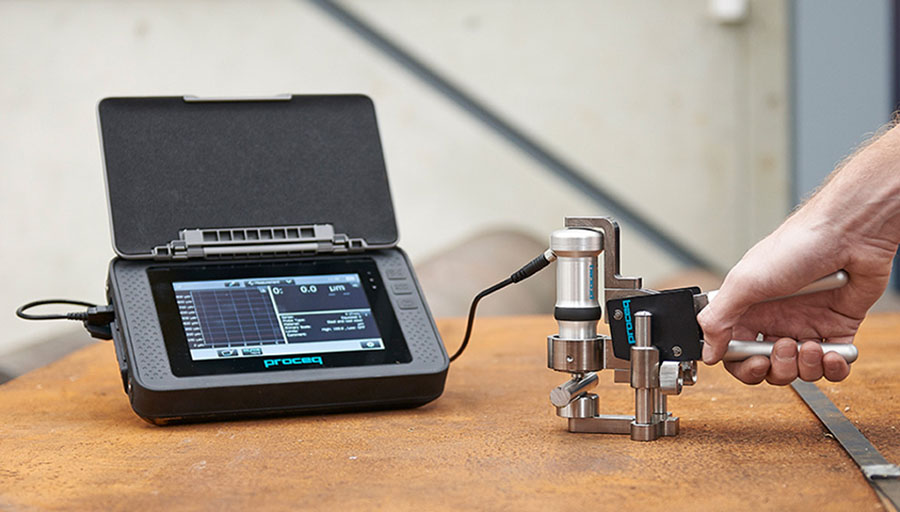

Equotip 550 Portable Rockwell – твердомер на базе модели Equotip 550 для измерения твердости статическим индентором по методу Роквелла. Принцип измерения Portable Rockwell соответствует традиционному методу измерения твердости по Роквеллу, где алмазный индентор внедряется в тестируемый образец с контролируемой нагрузкой. При подаче и снятии нагрузки глубина отпечатка непрерывно измеряется. На основании значений глубин отпечатков, полученных при двух разных нагрузках, рассчитывается разница из которой выводится значение твердости. Аналогично другим моделям серии 550, прибор имеет возможность выбора метода измерения твердости (возможна замена датчиков на UCI и Leeb) и конвертации в другие шкалы, а также расширенный функционал по анализу и хранению данных. Модель имеет высокую точность ± 0,8 мкм; ~ ± 1,0 HRC и внесена в Госреестр средств измерения РФ (описание типа средства измерений).

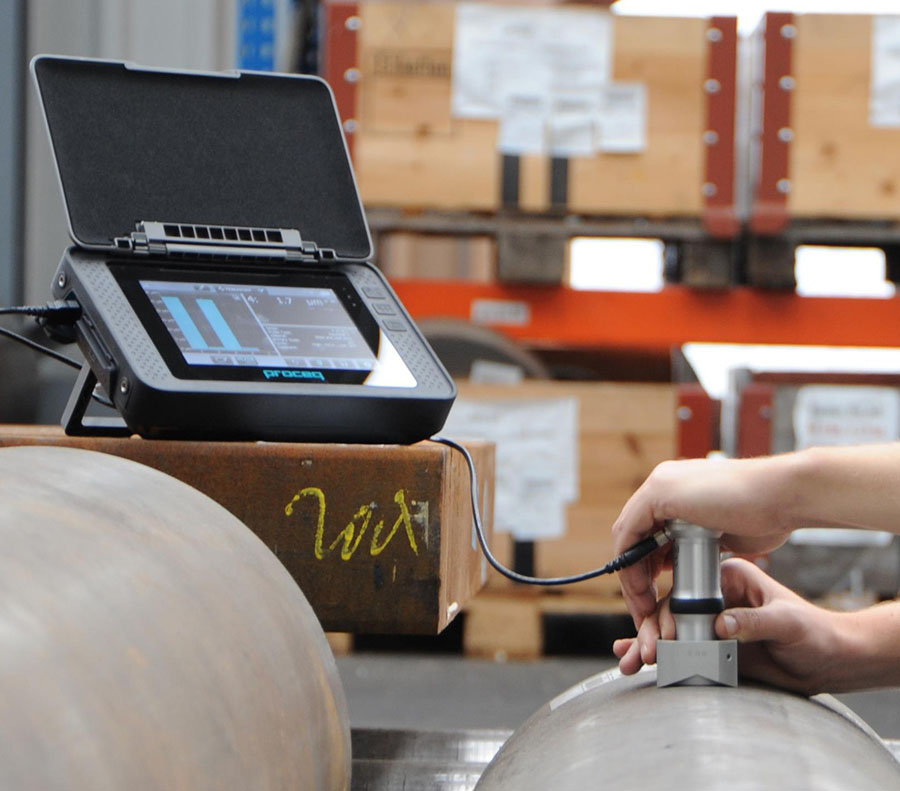

По сравнению с моделями начального уровня Equotip 550 имеет большой экран с регулируемой подсветкой, простое меню с подсказками, внутреннюю память на более чем миллион измерений), порты USB и Ethernet для прямого подключения к ПК и принтеру. Данная модель может быть укомплектована дополнительными датчиками для специальных условий применения, в том числе для контроля очень твердых материалов, изделий чувствительных к ударам так же на криволинейных поверхностях и в углублениях. Предусмотрена возможность создания до 20 пользовательских кривых перевода значений твердости для редких сплавов. Стандартное применение Equotip 550 – крупные неразборные изделия, которые нельзя транспортировать для лабораторных измерений, контроль сложно-профильных поверхностей и образцов чувствительных к отпечаткам, массовое производство и приемо-сдаточные испытания. Дополнительная информация о твердомере Equotip 550 Portable Rockwell содержится в фирменной брошюре. Описание настроек и процесса работы прибора представлено в инструкции по эксплуатации. Технические характеристики приведены в сводной таблице ниже. Стоимость твердомера указана в прайс-листе.

Подпишитесь на наш канал YouTube

Подробные технические характеристики, комплектации и цены динамических твердомеров металла Proceq серии Equotip приведены в таблице:

Модель твердомера / характеристики	Equotip Piccolo / Bambino 2	Equotip 550 Leeb	Equotip Live Leeb D	Equotip Live UCI	Equotip 550 UCI	Equotip 550 Portable Rockwell
Фото прибора

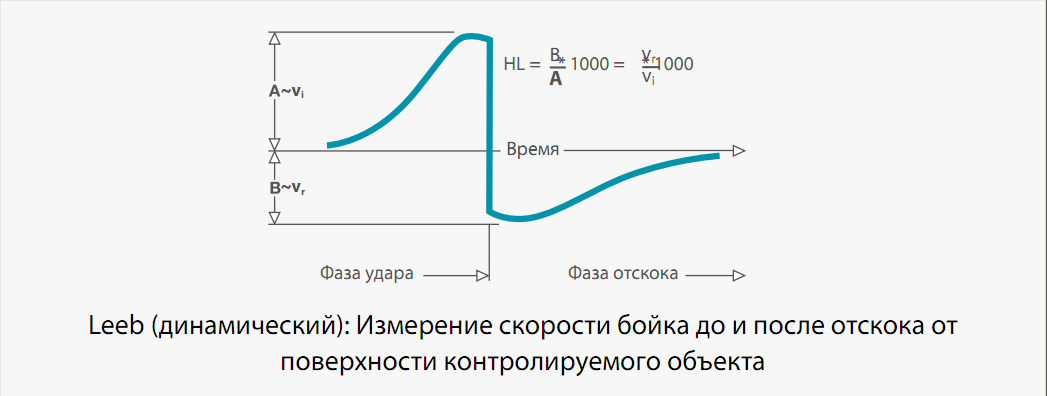

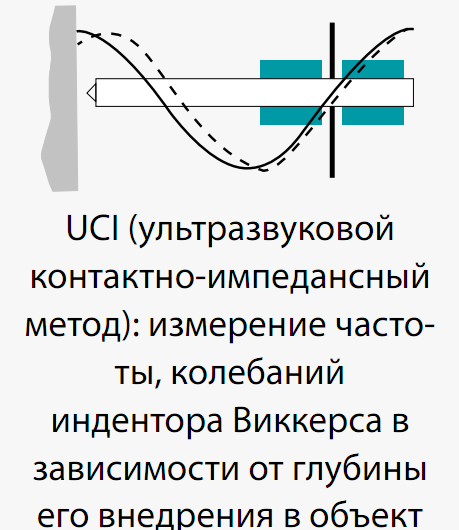

Основной метод измерения и шкала	Метод Либа (HL)	Метод Либа (HL)	Метод Либа (HL)	Метод Виккерса (HV) + UCI-метод	Метод Виккерса (HV) + UCI-метод	Метод Роквелла, мкм
Принцип метода
Общее описание модели	Модели начального уровня для быстрых испытаний на объекте. Идеально подходят для оперативного контроля твердости в полевых условиях, где не требуется подробная детализация и аналитика. Обе модели имеют функцию авто коррекции угла удара. Equotip Piccolo 2 так же имеет возможность передачи данных на ПК и интеграции в поточные линии контроля твердости.	Универсальный твердомер по Leeb для испытания тяжелых, крупных или неразборных деталей. Имеет расширенные функции управления, аналитики и создания отчетов. Подходит для контроля в лабораторных и цеховых условиях, когда необходима детальная инспекция. Прибор может использоваться с любым датчиком (Leeb, UCI, Portable Rockwell)	Портативный, беспроводной прибор для определения твердости по методу Leeb с использованием мобильного телефона или планшета. Есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев, и фотографий. Защищен по стандарту IP-54. Подходит для использования в монтажных условиях ограниченных пространствах.	Портативный, беспроводной прибор для определения твердости, с использованием мобильного телефона или планшета на базе IOS, работающий по методу контактного импеданса. Подходит для использования в монтажных условиях, есть возможность многопользовательской работы, обмена данными, добавление отметок о локации, голосовых, и текстовых комментариев.	Универсальный твердомер работающий по методу Виккерса совместно с методом контактного импеданса. Больошй сенсорный экран, расширенные аналитические функции, готовые отчеты, пользовательские кривые. Можно комбинировать с датчиками Leeb и Rockwell. Подходит для материалов с мелкозернистой структурой и термически обработанных поверхностей.	Имеет высокую чувствительность углубляясь в материал всего на несколько микрон, оптимален для ОК чувствительных к царапинам, полированных и тонких деталей. При точности равной стационарным приборам, модель гораздо меньше по габаритам и более производительна. За счет смены датчиков возможна работа по шкалам Leeb и UCI. Имеет расширенные возможности ПО и аналитики.

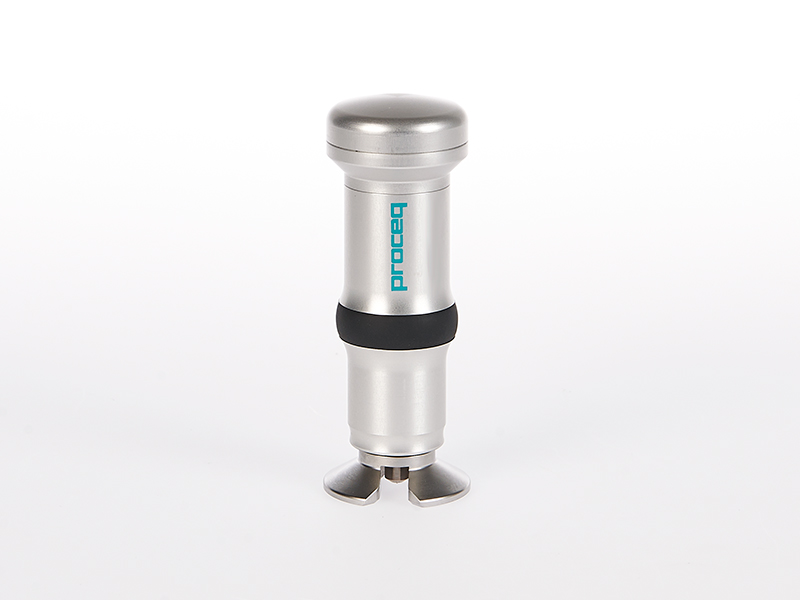

Основные датчики	Leeb D / DL	Leeb D / DC / DL / S / E / G / C	Leeb D	UCI (HV) диапазон нагрузок HV1 – HV10	(HV) UCI диапазон нагрузок HV1 – HV5	Portable Rockwell (50 Н)
Диапазон измерений	150 – 950 HL	150 – 950 HL	150 – 950 HL	20 – 2000 HV	20 – 2000 HV	0-100 мкм; 19-70 HRC; 35-1 000 HV
Погрешность измерений	± 4 HL (0,5% при 800 HL)	± 4 HL (0,5% при 800 HL)	± 4 HL (0,5% при 800 HL)	± 2% (150 – 950 HV)	± 2% (150 – 950 HV)	± 0,8 мкм; ~ ± 1,0 HRC
Возможно использование доп. датчиков	нет	Portable Rockwell, UCI	нет	нет	Leeb, Portable Rockwell	Leeb, UCI
Возможна авто конвертация в шкалы	HB, HV, HRB, HRC, HS, Мпа (только Equotip Piccolo 2)	HB, HV, HRA, HRB, HRC, HS, MPA	HB, HV, HRB, HRC, HS, MPA	HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, MPA	HB, HV, HRA, HRB, HRC, HR15N, HR15T, Мпа	HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA
Средняя шероховатость Ra, мкм	2	7 (Leeb G)	2	12.5	12.5	2
Минимальная масса объекта контроля, кг.	0.05	0.02 (Leeb C)	0.05	0.3	0.3	Требования отсутствуют
Минимальная толщина ОК, мм	3	1 (Leeb C)	3	5	5	10 x глубина проникновения индентора
Функции прибора	автоматическая компенсация направления удара интеграция в автоматизированные испытательные линии с ЧПУ (только модель Equotip Piccolo 2) независимость от языка	авто компенсация направления удара персонализация профилей пользователей и режимов отображения; интеграция в автоматизированные линии с ЧПУ; создание стандартных и пользовательских отчетов Поддержка 11 языков и всех часовых поясов	приложение для iOS с бесплатными обновлениями горячие клавиши с и голосовое оповещение о измеренных значениях для свободы рук; Автоматическая компенсация направления удара Возможность работы с ПО в браузере ПК или телефона Информация о верификации и калибровке для обеспечения большей надежности	приложение для iOS с бесплатными обновлениями горячие клавиши с и голосовое оповещение о измеренных значениях для свободы рук; Автоматическая компенсация направления удара Возможность работы с ПО в браузере ПК или телефона Информация о верификации и калибровке для обеспечения большей надежности	отображение профиля рулона; одношаговая калибровка; автоматическая компенсация направления удара; персонализация профилей пользователей и режимов отображения; интеграция в автоматизированные линии с дистанционным управлением; создание стандартных и пользовательских отчетов поддержка 11 языков и всех часовых поясов	персонализация профилей пользователей и режимов отображения; интеграция в автоматизированные линии с ЧПУ; создание стандартных и пользовательских отчетов поддержка 11 языков и всех часовых поясов
Дисплей	Монохромный дисплей на 4 символа	Защищенный электронный блок с цветным сенсорным дисплеем 7” (800x480), двухъядерный процессор	Любое устройство iOS (не входит в стандартный комплект поставки)	Любое устройство iOS (не входит в стандартный комплект поставки)	Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор	Защищенный электронный блок с цветным сенсорным дисплеем 7” (800 x 480 пикселей), двухъядерный процессор
Память	32 Кбайт ~ 2000 показаний (только Equotip Piccolo 2)	Внутренняя флэш-память 8 Гбайт (> 1000000 измерений)	Память устройства iOS	Память устройства iOS	Внутренняя флэш-память 8 Гбайт (> 1000000 измерений)	Внутренняя флэш-память 8 Гбайт (> 1000000 измерений)
Разъемы	USB-интерфейс для соединения с ПК	USB-хост / устройство и Ethernet	USB для подзарядки и обновлений	USB для подзарядки и обновлений	USB-хост / устройство и Ethernet	USB-хост / устройство и Ethernet
Программное обеспечение	Piccolink Setup V3.1.0	Equotip Link Setup V1.4.5, PqRemote V1.1.3	PqUpgrade V1.4.5	PqUpgrade V1.4.5	Equotip Link Setup V1.4.5, PqRemote V1.1.1	Equotip Link Setup V1.4.5, PqRemote V1.1.2
Стандарты	ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378	ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, DIN 50156, GB/T 17394, JB/T 9378	ASTM A 956, ASTM E 140, ASTM A 370, ISO 16859, JB/T 9378, GB/T 17394, DIN 50156	ASTM A 1038, ASTM E 140, DIN 50159, ISO 18265	DIN 50159, ASTM A 1038	DIN 50157

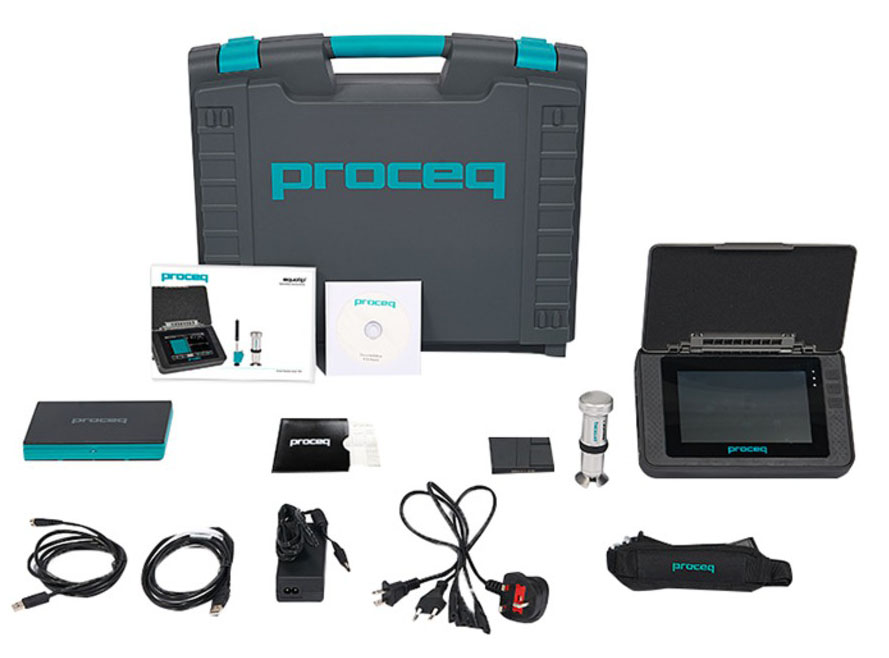

Стандартный комплект поставки	твердомер Equotip Bambino 2 с датчиком D; малое (D6a) и большое (D6) опорные кольца; щетка; USB зарядное устройство с кабелем; кейс для переноски; наручный ремень; ПО; инструкция по эксплуатации; свидетельство о поверке.	электронный блок Equotip 550; сетевой адаптер; USB кабель; флэш-карта USB; щетка для очистки; паста для уплотнения контакта с поверхностью образца; кейс; руководство по эксплуатации.	твердомер Equotip Live Leeb D Basic; боек Equotip D/DC; опорное кольцо D6; кабель micro-USB; щетка для очистки; перезаряжаемая батарея типа AAA; руководство по эксплуатации; подвесной ремень; кейс для переноски.	твердомер Equotip Live Leeb D Basic; боек Equotip D/DC; опорное кольцо D6; кабель micro-USB; щетка для очистки; перезаряжаемая батарея типа AAA; руководство по эксплуатации; подвесной ремень; кейс для переноски.	электронный блок EQUOTIP 3; сетевой адаптер; USB кабель; флэш-карта USB; щетку для очистки; паста для уплотнения контакта с поверхностью образца; кейс; руководство по эксплуатации.	электронный блок EQUOTIP 3; сетевой адаптер; USB кабель; флэш-карта USB; щетка для очистки; паста для уплотнения контакта с поверхностью образца; кейс; руководство по эксплуатации.
Дополнительные принадлежности	комплект опорных колец; мера твердости Equotip D/DC, ~775 HLD / ~56 HRC; заводская калибровка Proceq.	датчик Equotip Leeb D; датчик Equotip Leeb E; датчик Equotip Leeb G; комплект опорных колец; аккумулятор; устройство быстрой зарядки; мера твердости Equotip E, ~810 HLE / ~63 HRC; мера твердости Equotip G, ~570 HLG / ~340 HB; мера твердости Equotip D/DC, ~775 HLD / ~56 HRC	комплект опорных колец; мера твердости Equotip D/DC, ~775 HLD / ~56 HRC; заводская калибровка Proceq.	комплект опорных колец; мера твердости Equotip D/DC, ~775 HLD / ~56 HRC; заводская калибровка Proceq.	датчик Equotip UCI HV1-HV5; специальное опорное кольцо Equotip UCI; аккумулятор; устройство быстрой зарядки (внешнее); мера твердости Equotip UCI ~850HV, ISO 6507-3 HV5 калибровка (357 54 100).	датчик Equotip Portable Rockwell 50N; измерительные клещи; специальные опорные кольца Equotip Portable Rockwell RZ 18–70, RZ 70-∞; аккумулятор; устройство быстрой зарядки; мера твердости Equotip Portable Rockwell ~62 HRC, ISO 6508-3 HRC калиброванная.
Срок гарантии	На электронный блок - 24 месяца с возможностью продления гарантии еще на 12 месяцев, на механические детали 6 месяцев
Области применения:
крупные объекты	+	+	+	+	+	+
круглые объекты	в комбинации с опорными кольцами	в комбинации с опорными кольцами	в комбинации с опорными кольцами	+	+	+
легкие объекты		С датчиком Leeb C		+	+	+
очень твердые объекты		С датчиками Leeb S и E		+	+	+
литые предметы		С датчиком Leeb G
полированные объекты		С датчиком Leeb C		+	+	+
ограниченная доступность	с датчиком Leeb DL	с датчиками Leeb DC и DL
тонкие объекты						+
термически обработанные поверхности				+	+

Характеристики заменяемых датчиков твердомеров Proceq серии Equotip приведены в следующей таблице

				D/DC + Equotip Live	DL	S	E	G	C
				+ Equotip Piccolo 2 / Bambino 2
Энергия удара				11 Нмм	11 Нмм	11 Нмм	11 Нмм	90 Нмм	3 Нмм
Индентор				Карбид вольфрама 3 мм	Карбид вольфрама 2,8 мм	Керамика 3 мм	Поликристаллический алмаз, 3 мм	Карбид вольфрама 5 мм	Карбид вольфрама 3 мм
Область применения				Наиболее применимый датчик. Подходит для большинства задач.	Узкий кончик индентора для измерений на труднодоступных поверхностях и в труднодоступных полостях с ограниченным входом.	Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов.	Для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов.	Большие и тяжелые образцы, например, отливки и поковки.	Для образцов с закаленной поверхностью, покрытий, тонких деталей или деталей, чувствительных к повреждениям.
Меры твердости				<500 HLD ~600 HLD ~775 HLD	<710 HLDL ~780 HLDL ~890 HLDL	<815 HLS ~875 HLS	~740 HLE ~810 HLE	~450 HLG ~570 HLG	~565 HLC ~665 HLC ~835 HLC
Диапазон измерений	Сталь и литая сталь	Vickers Brinell Rockwell Shore Rm Н/мм²	HV HB HRB HRC HRA HS σ1 σ2 σ3	81-955 81-654 38-100 20-68 30-99 275-2194 616-1480 449-847	80-950 81-646 37-100 21-68 31-97 275-2297 614-1485 449-849	101-964 101-640 22-70 61-88 28-104 340-2194 615-1480 450-846	84-1211 83-686 20-72 61-88 29-103 283-2195 616-1479 448-849	90-646 48-100 305-2194 618-1478 450-847	81-1012 81-694 20-70 30-102 275-2194 615-1479 450-846
	Инструментальная сталь холодной обработки	Vickers Rockwell	HV HRC	80-900 21-67	80-905 21-67	104-924 22-68	82-1009 23-70	*	98-942 20-67
	Нержавеющая сталь	Vickers Brinell Rockwell	HV HB HRB HRC	85-802 85-655 46-102 20-62	*	119-934 105-656 70-104 21-64	88-668 87-661 49-102 20-64	*	*
	Чугун, слоистый графит GG	Brinell Vickers Rockwell	HB HV HRC	90-664 90-698 21-59	*	*	*	92-326	*
	Чугун, графит шаровидный GGG	Brinell Vickers Rockwell	HB HV HRC	95-686 96-724 21-60	*	*	*	127-364 19-37	*
	Алюминиевые сплавы	Brinell Vickers Rockwell	HB HV HRB	19-164 22-193 24-85	20-187 21-191	20-184 22-196	23-176 22-198	19-168 24-86	21-167 23-85
	Медноцинковые сплавы (латунь)	Brinell Rockwell	HB HRB	40-173 14-95	*	*	*	*	*
	Сплавы CuAI/CuSn (бронза)	Brinell	HB	60-290	*	*	*	*	*
	Кованные сплавы меди, низколегированные	Brinell	HB	45-315	*	*	*	*	*
Требования к тестируемому образцу	Подготовка поверхности	Шероховатость, класс ISO 1302		N7				N9	N5
		Максимальная глубина шероховатости Rt (мкм/мкдюйм)		10 / 400				30 / 1200	2,5 / 100
		Средняя шероховатость Ra (мкм/мкдюйм)		2 / 80				7 / 275	0,4 / 16
	Минимальная масса образца	Образец (непосредственно) (кг / фунт)		5 / 11				15 / 33	1,5 / 3,3
		На массивной плите (кг / фунт)		2 / 4,5				5 / 11	0,5 / 1,1
		Притертый к плите (кг / фунт)		0,05 / 0,2				0,5 / 1,1	0,02 / 0,045
	Минимальная толщина образца	Непритертый (мм / дюйм)		25 / 0,98				70 / 2,73	15 / 0,59
		Притертый (мм / дюйм)		3 / 0,12				10 / 0,4	1 / 0,04
		Толщина поверхностного слоя (мм / дюйм)		0,8 / 0,03					0,2 / 0,008
	Размер отпечатка на контролируемой поверхности	при 300 HV, 30 HRC	Диаметр (мм / дюйм)	0,54 / 0,021				1,03 / 0,04	0,38 / 0,015
			Глубина (мкм/мкдюйм)	24 / 960				53 / 2120	12 / 480
		при 600 HV, 55 HRC	Диаметр (мм / дюйм)	0,45 / 0,017				0,9 / 0,035	0,32 / 0,012
			Глубина (мкм/мкдюйм)	17 / 680				41 / 1640	8 / 320
		при 800 HV, 63 HRC	Диаметр (мм / дюйм)	0,35 / 0,013					0,30 / 0,011
			Глубина (мкм/мкдюйм)	10 / 400					7 / 280

Дополнительные материалы:

• Общее описание методов измерения твёрдости и мер твердости
• Переводные таблицы твердости сталей полученной различными методами измерения твердости
• Приборы для измерения твердости бетона
• Аттестация специалистов по твердометрии
