Дефектоскоп ДАМИ-С09
Многофункциональный дефектоскоп ДАМИ-С09 используется для ручного и автоматизированного контроля импедансным, вихретоковым и ударным методами. Модель предназначена для выявления очагов коррозии и различных дефектов металлоконструкций, а также расслоений, непроклеев и других нарушений целостности композиционных материалов, ДАМИ-С09 внесен в Госреестр средств измерений РФ (№47129-11). Помимо Госреестра оформлены заключения о возможности применения на предприятиях гражданской авиации, транспорта и ВПК. Производство – Россия. Срок гарантии 1 год.
Дефектоскоп ДАМИ-С09 реализует следующие методы неразрушающего контроля:
- В многослойных клееных и паяных конструкциях, а также конструкциях с сотовым заполнителем, поиск дефектов типа непроклеи и расслоения осуществляется импедансные методом основанном на регистрации изменений режима механических колебаний в стержне преобразователя, контактирующего с поверхностью объекта контроля при изменении механического импеданса контролируемой зоны.
- Для контроля деталей из немагнитных и ферромагнитных металлов, на наличие трещин, пор, включений, а также для оценки структуры контролируемого материала применяется вихретоковый метод, основанный на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля.
- Для диагностики конструкций и корпусных деталей из сплошных композитных материалов или сотовых структур на предмет определения непроклеев и расслоений реализуются методы ударной дефектоскопии, основанные на регистрации изменений времени отскока ударника преобразователя, производящего нормированные удары на поверхности объекта контроля при изменении механического импеданса контролируемой зоны.
Функциональные особенности дефектоскопа ДАМИ-C09:
- Простая настройка за счет автоматизированного режима настройки сигнала по амплитуде или фазе с использованием анализатора спектра.
- Определение положения пьезоэлектрического преобразователя на объекте контроля с помощью координатного сканера «Слайдер-М2». Координаты, полученные со сканера, используется для построения «В» и «С» сканов.
- Слежение за траекторией движения ПЭП в процессе диагностики позволяет дать правильную оценку качеству контроля.
- Поддержка одновременной работы с тремя разными настройками обеспечивает возможность параллельного тестирования до 3 слоев.
- Документирование результатов контроля с возможностью переноса на компьютер и последующей обработки с помощью специального приложения.
- Широкий спектр датчиков для тестирования различных композитных, клееных и сотовых материалов.
Технические характеристики дефектоскопов серии ДАМИ-С09 приведены в таблице:
| Параметр | Значение |
| Погрешность определения положения искателя, не более, мм | 1,5 |
| Количество измерений (регистраций сигналов) в секунду, не менее | 500 |
| Диапазон изменения частоты, кГц | от 200 до 1 000 |
| Максимальный размер С-изображения, мм | 500 x 500 |
| Диапазон регулировки усиления, дБ | 50 (не менее) |
| Количество хранимых результатов | 270 (результаты контроля, снимки А-сканов, снимки комплексной плоскости, снимки С-сканов) |
| Количество хранимых настроек (режимов контроля) | 46 |
| Способ оповещения | Звуковая / световая |
| Язык интерфейса | русский / английский |
| USB | да |
| Разъемы преобразователей | Lemo10 |
| Тип экрана | цветной TFT |
| Количество точек (пикселей) | 320 x 240 |
| Типы вывода на экран | временная развертка (А-скан) / комплексная плоскость / С-скан в декартовых (X,Y) координатах |
| Автономная работа | Да |
| Работа от сети переменного тока | Да |
| Время готовности к работе после включения, не более, с | 900 |
| Потребляемая мощность, Вт | 15,00 |
| Время автономной работы, ч. | 8,0 |
| Способ размещения | Встроенный |
| Рабочее напряжение питания, В | 7,4 / от 90,0 до 240,0 |
| Общая емкость, мА/ч | 4 400 |
| Время непрерывной работы, ч | 24 |
| Частота переменного тока, Гц | от 50 до 60 |
| Степень защиты корпуса от проникновения твердых тел, пыли и влаги | IP54 |
| Климатическое исполнение | C3 по ГОСТ 52931-2008 |
| Высота, мм | 135,0 |
| Ширина, мм | 220,0 |
| Толщина, мм | 50,0 |
| Вес, кг | 1,000 (с аккумулятором) |
| Диапазон рабочих температур, °C | от -10 до +50 |
| Срок службы, лет | 5 |
| Гарантийный срок эксплуатации, месяцев | 18 |
| Средняя наработка на отказ, ч | .10 000 |
Дополнительная информация:
- Руководство по эксплуатации дефектоскопа ДАМИ-СО9.
- Европейский сертификат (СЕ).

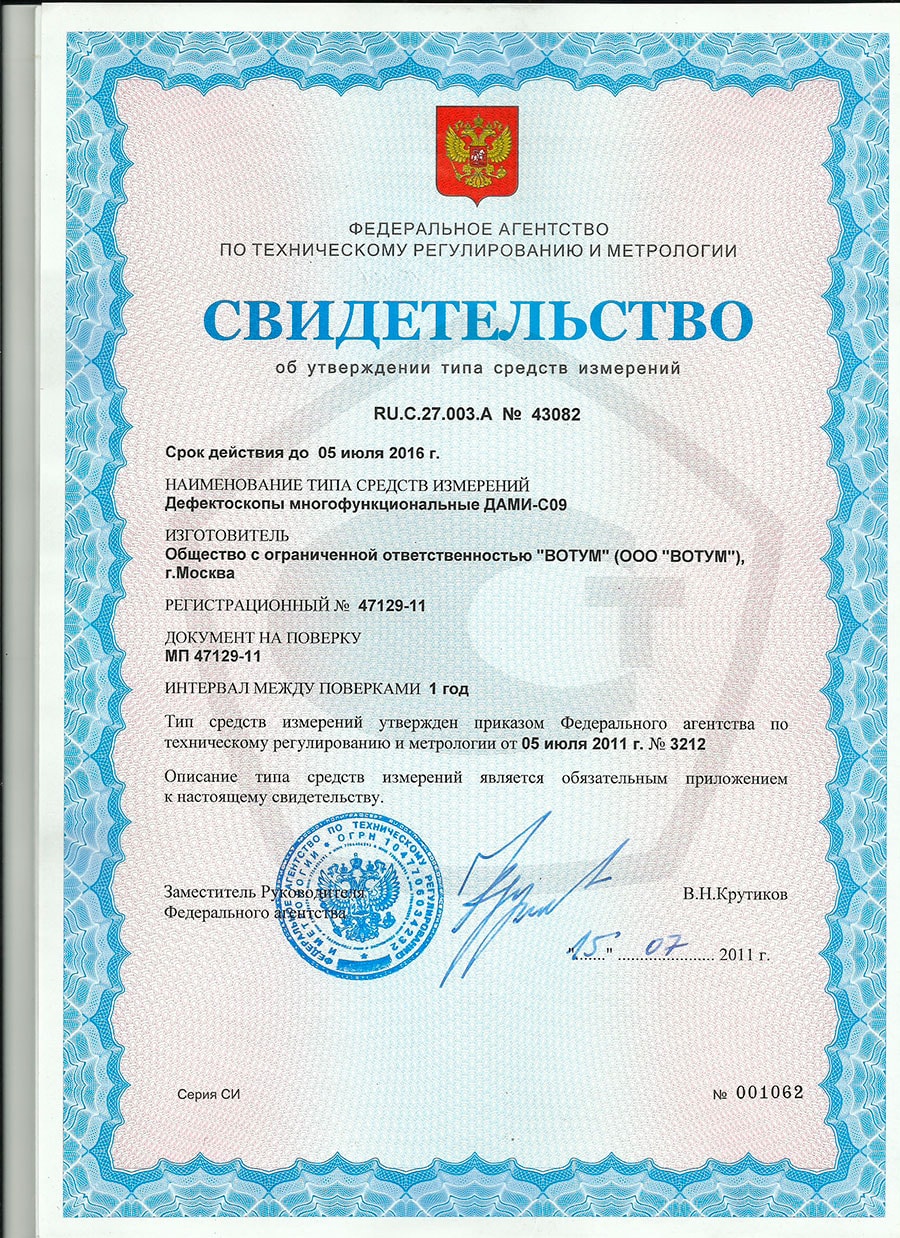

- Свидетельство об утверждении типа средств измерений ДАМИ стр.1, стр.2.
- Описание типа средства измерения.

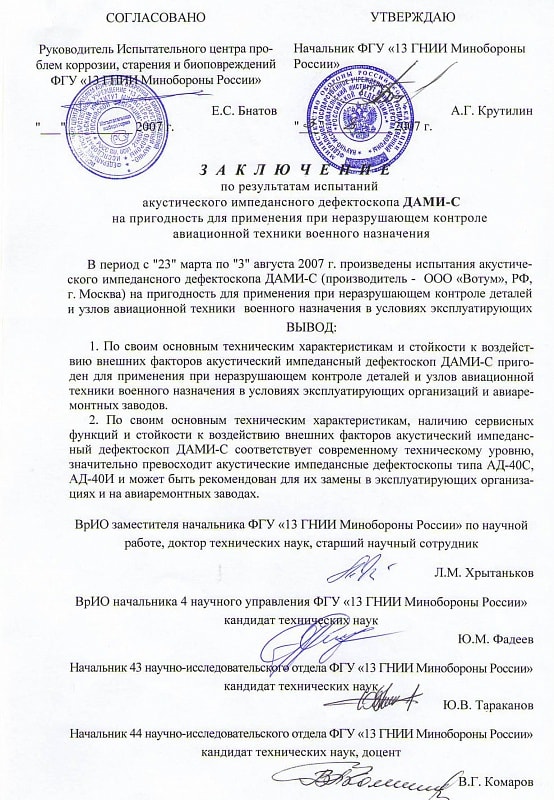

- Заключение Минобороны.
- Регистрационное удостоверение МИНТРАНСА.
