Набор шаблонов сварщика «Оптима»
В отличие от большого набора из 16 позиций, многократно дублирующего одинаковые функции, набор «Оптима» включает только минимально необходимый перечень шаблонов, покрывающий их основные функции. Набор поставляется с российскими паспортами и сертификатом о калибровке (по заявке). Калибровка шаблонов проводится собственной метрологической службой. Упаковка – пластиковый кейс с ложементом.

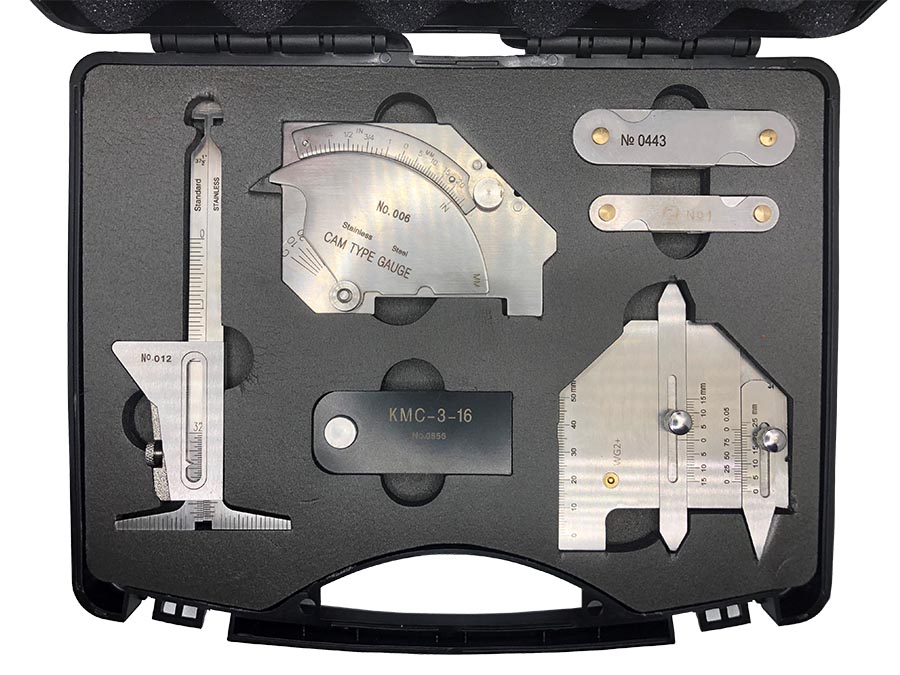

Состав набора:
- шаблон WG2+
- измеритель Bridge Cam
- набор радиусных шаблонов №1
- набор радиусных шаблонов №3
- шаблон HI-LO,
- катетомер КМС-3-16
Функции входящих в набор шаблонов приведены в таблице
| Контролируемый параметр | УШС-2 | УШС-3 | УШС-4 | WG-01 | WG-1 | WG-2 | BRIDGE CAM | HI-LO | SINGLE HI-LO | V WAC | TapiRus | AWS WELD GAUGE | SKEW-T WELD GAGE | Ушерова- Маршака | Катетомер КМС 3-16 | Красовского УШК-1 | ||||||||||||||||
| Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | |
| Угол разделки кромки | 0-45° | ±2,5° | 0-45° | ±2,5° | 90- 155° | ±30’ | 90- 150° | ±2,5° | 80- 160° | ±2,5° | 0-60° | ±2,5° | 37.5° | ±2,5° | 8-40° | |||||||||||||||||
| Измерение толщины стенки труб и заготовок | 0-45 мм | ±0,2 мм | 0-55 мм | ±0,1 мм | ||||||||||||||||||||||||||||
| Измерение внутренней несоостности | 0-30 мм | ±0,2 мм | 0-40 мм | ±0,2 мм | ||||||||||||||||||||||||||||
| Смещение кромок | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-15 мм | ± 0,2 мм | 0-13 мм | ±0,2 мм | 0-15 мм | ±0,2 мм | 0-25 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-20 мм | ±0,1 мм | ||||||||||||||||
| Размер зазоров | 1-4 мм | ±0,25 мм | 1-4 мм | ±0,25 мм | 0-3,5 мм | ±0,2 мм | 1-5 мм | ±0,2 мм | 1-5 мм | ±0,2 мм | 0-40 мм | ±0,2 мм | 0-4 мм | ±0,1 мм | ||||||||||||||||||
| Измерение угла вертикальной заготовки | 24-128° | 30- 90° | ±2,5° | |||||||||||||||||||||||||||||
| Высота усиления стыкового шва | 0-5 мм | ±0,5 мм | 0-5 мм | ±0,5 мм | 0-15 мм | ± 0,2 мм | 0-12 мм | ±0,2 мм | 0-15 мм | ±0,2 мм | 0-25 мм | ±0,2 мм | 0-30 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-10 мм | ±0,1 мм | 0-3 мм | ±0,2 мм | 0-10 мм | ±0,1 мм | 0-4 мм | ±0,5 мм | ||||||||
| Высота углового шва | 0-10 мм | ±0,5 мм | 0-11 мм | ±0,2 мм | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-20 мм | ±0,2 мм | 0-22 мм | ±0,5 мм | 0-20 мм | ±0,1 мм | 0-15 мм | ±0,5 мм | ||||||||||||||||
| Высота катета углового шва | 0-20 мм | ± 0,3 мм | 0-25 мм | ±0,2 мм | 0-30 мм | ±0,2 мм | 0-23 мм | ±0,1 мм | 0-20 мм | ±0,2 мм | ||||||||||||||||||||||
| Измерение высоты катета углового шва > или ˂ 90° | 0-50 мм | ±0,2 мм | ||||||||||||||||||||||||||||||
| Расчет нормативной высоты катета углового шва > или ˂ 90° | Комплект с линейкой сварщика | |||||||||||||||||||||||||||||||
| Радиус катетов | 4-14 мм | ±0,04 мм | 6-8 мм | |||||||||||||||||||||||||||||
| Размер катетов | 0-23 мм | ±0,01 мм | 3-12 мм | ±0,3 мм | ||||||||||||||||||||||||||||
| Притупление и ширина кромки шва | 0-50 мм | ±0,5 мм | 0-50 мм | ±0,5 мм | 0-50 мм | ±0,5 мм | 0-40 мм | ±0,2 мм | 0-40 мм | ±0,2 мм | 0-50 мм | ±0,2 мм | 0-60 мм | ±0,2 мм | 0-20 мм | ±0,2 мм | 0-25 мм 0-20 мм |
±0,5 мм ±0,1 мм |
||||||||||||||
| Подрезы, западания, глубина вогнутости | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-7 мм | ±0,1 мм | 0-8 мм | ±0,1 мм | 0-2 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-20 мм | ±0,1 мм | 0-10 мм | ±0,1 мм | ||||||||||||||||
| Высота корневого слоя | Расчет на сайте | |||||||||||||||||||||||||||||||
| Высота выпуклости (при сварке разнотолщинных элементов) | ||||||||||||||||||||||||||||||||
| Увод кромок | ||||||||||||||||||||||||||||||||
| Диаметр, овальность | от 133 мм | |||||||||||||||||||||||||||||||
| Плавность перехода | 110°, 120°, 150° | |||||||||||||||||||||||||||||||
Купить набор шаблонов сварщика можно по цене, указанной в прайс-листе. Цена шаблонов сварщика указана с учетом НДС. Смотрите также разделы: Услуги по визуально-измерительному контролю, Поверка измерительного инструмента, Наборы для визуального контроля, Фотоальбомы дефектов по ВИК, Аттестация специалистов по ВИК.
Набор шаблонов сварщика в наличии на складе. Заказать доставку шаблонов можно до двери либо до терминалов транспортной компании в городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
