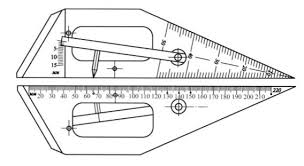

Шаблон КОР-00316 — это универсальный путевой инструмент для контроля элементов ВСП и стрелочных переводов. Данный шаблон применяется для контроля стыковых зазоров, взаимного положения остряка и рамного рельса, расположения болтовых отверстий, горизонтальных и вертикальных ступенек рельсовых стыков, глубины и протяжённости поверхностных дефектов рельсов и стрелочных переводов. Шаблон КОР-00316 входит в перечень оборудования для контроля параметров износа элементов стрелочных переводов по Р 737/1. Производство – Россия. ТУ 3936-003-60632410-2012. Средний срок службы не менее 3 лет.

Основные технические характеристики шаблона КОР-00316

  • Диапазон измерений зазоров 1-50 мм; глубины дефектов 0-15 мм - длины дефектов 0-70 мм.
  • Цена деления шкал - 1 мм;
  • Погрешность при контроле зазоров ±0,5 мм; при измерении глубины и протяженности дефектов ±0,25 мм.
  • Угол наклона рабочей грани шаблона КОР - 120°±10’.
  • Отклонение от прямолинейности рабочих граней - не более 0,4 мм;
  • Габаритные размеры, мм 240х60х14, масса шаблона - 0,3 кг.
Универсальный шаблон TapiRus Универсальный шаблон TapiRus Универсальный шаблон TapiRus


Комплект поставки:

  • шаблон КОР-00316;
  • чехол;
  • сертификат о калибровке (по заявке);
  • паспорт.

Купить путевой шаблон КОР-00316 можно по цене, указанной в прайс-листе. Цена шаблона указана с учетом НДС. Смотрите также разделы: Услуги по визуальному контролю сварных швов, Поверка измерительного инструмента, Наборы для визуального контроля, Шаблоны сварщика, Набор шаблонов сварщика.
