Динамический твердомер ТКМ-459С Ультрасовременный высокоточный твердомер ТКМ-459С - представитель нового поколения измерительных приборов НК. Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.

Прибор предназначен для оперативного измерения твердости металлов и металлических изделий в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), наплавок, оценки механической прочности. Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.

Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах. Твердомер ТКМ-459С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал. Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.

Ультразвуковой твердомер ТКМ-459 (модификации ТКМ-459С, ТКМ-459М) прошел метрологическую аттестацию:

Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды. В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй". Твердомер предназначен для применения в полевых, производственных и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс). Методика выполнения измерений твердомером ТКМ-459С изложена в руководстве по эксплуатации.

Особенности твердомера

  • Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий.
  • Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
  • Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров.
  • Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
  • Гибкая организация памяти - для записи результатов измерений и последующего анализа.
  • Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
  • Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов.
  • Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов.
  • Сигнализация выхода результата измерения за установленные пределы.
  • Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"

Преимущества твердомера в эксплуатации

  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
  • Сверхмалая минимальная площадь зоны контроля.
  • Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
  • Отсутствие влияния пространственного положения датчика на результат измерения.
  • Контроль в пазах и глухих отверстиях (от 5 мм) не обеспечиваемый другими приборами.
  • Обеспечения контроля изделий сложного профиля и тонкостенных изделий.
  • Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
  • Малое влияние толщины и массы изделия на результаты измерения.
  • Малая чувствительность к кривизне поверхности изделия.
  • Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.

Работа с твердомером может производиться в трех режимах:

  • Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
  • Измерения с использованием дополнительных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
  • Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.

Система статистической обработки твердомера

Вычисления выполняемые в ходе измерений (определяются пользователем):

  • Усреднение с автоматическим отбросом некорректно выполненных замеров.
  • Показ всех замеров в серии.
  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
  • Сигнализация о результах выходящих за установленный диапазон.

Обработка выполняемая в с группами результатов в памяти прибора:

  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
  • Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.

Построение графиков:

  • Относительно среднего значения.
  • Относительно значения задаваемого пользователем.
  • Относительно диапазона задаваемого пользователем.

Технические характеристики твердомеров серии ТКМ-459 приведены в следующей таблице:

Параметр Значение
ТКМ-459С Базовый ТКМ-459С Специальный ТКМ-459С Универсальный ТКМ-459С Универсальный+ ТКМ-459С Максимум+

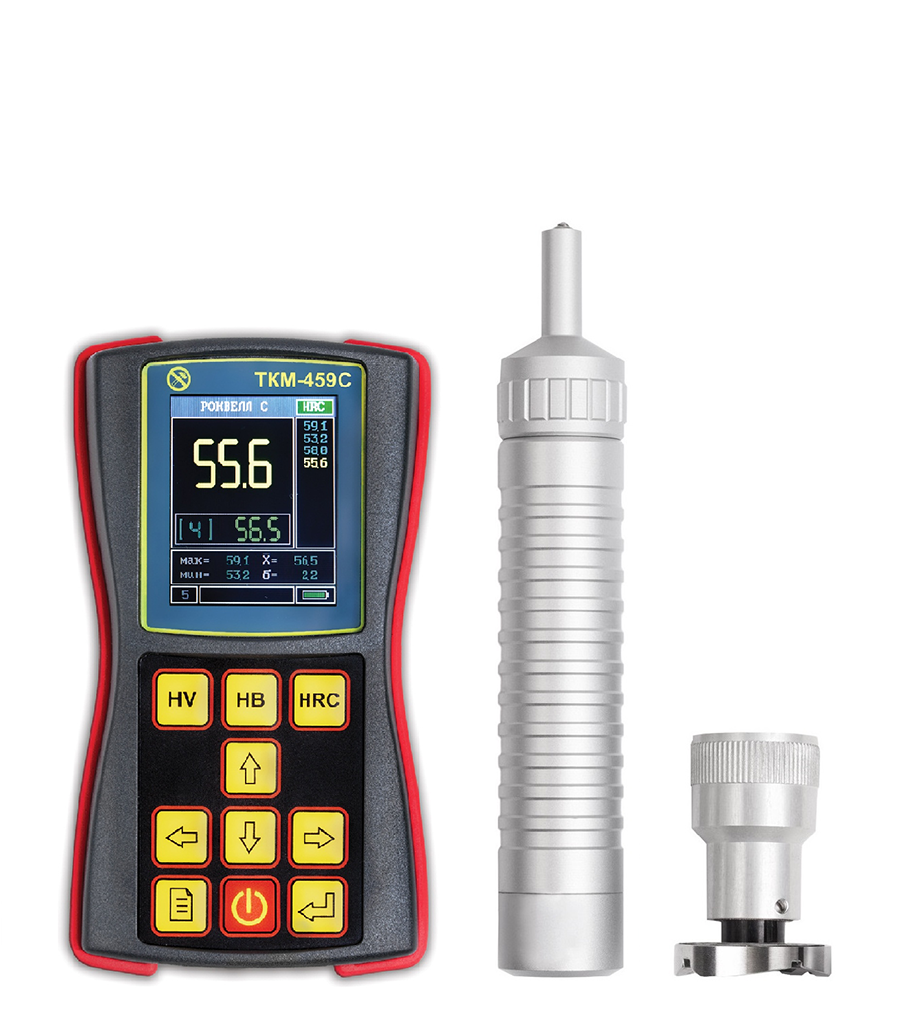

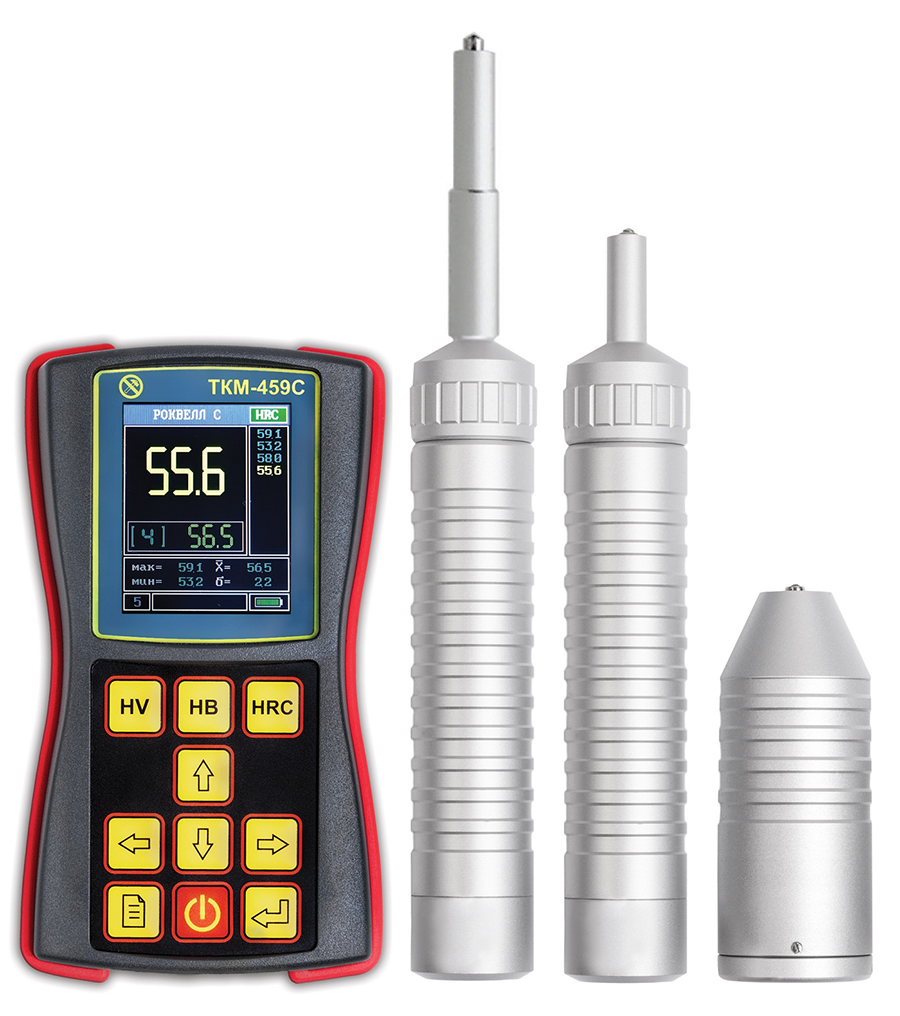

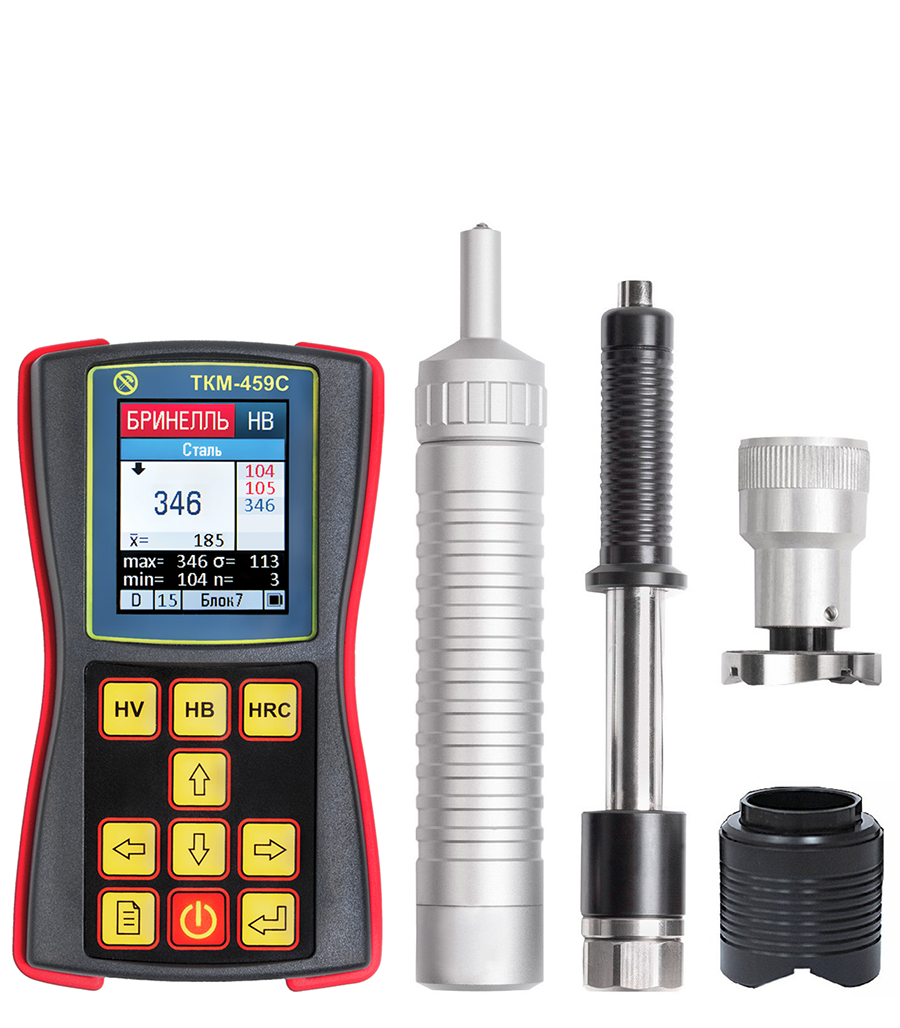

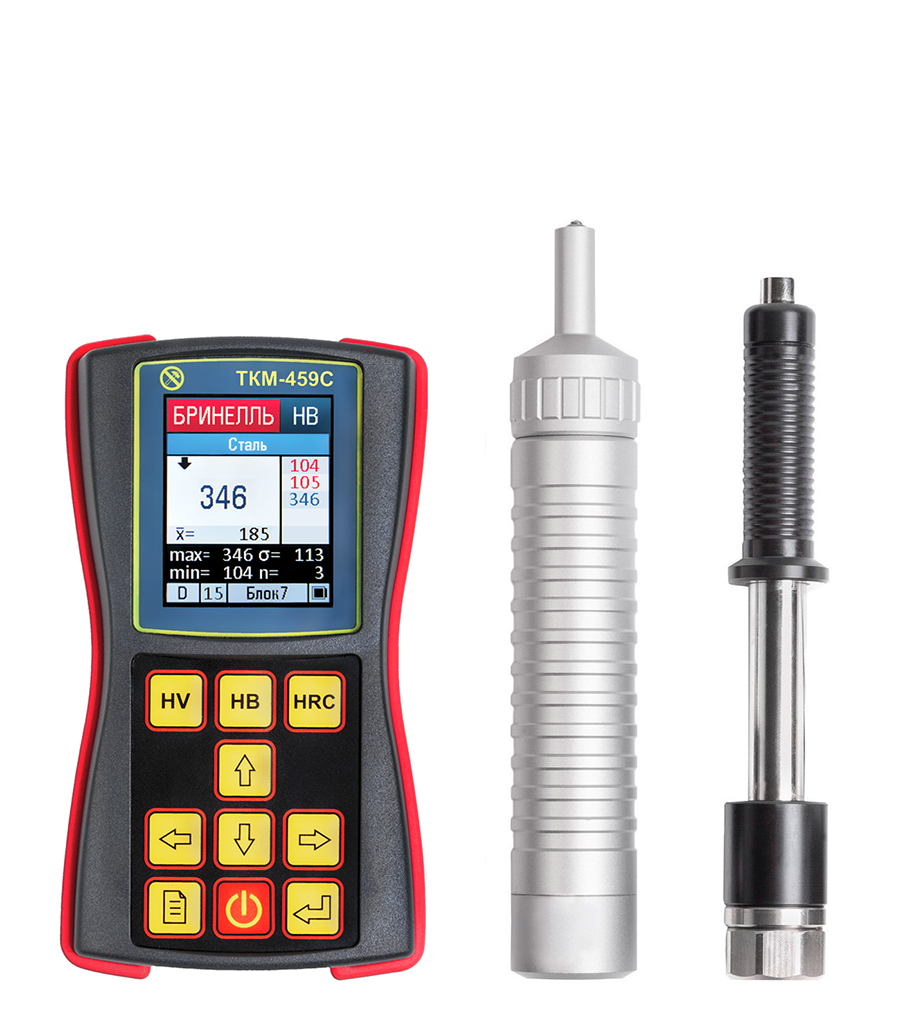

Фото Динамический твердомер ТКМ-459С Базовый Динамический твердомер ТКМ-459С Специальный Динамический твердомер ТКМ-459С Универсальный Динамический твердомер ТКМ-459С Универсальный+ Динамический твердомер ТКМ-459С Максимум+
Диапазон измерений твердости по основным шкалам
по Роквеллу: 20 - 70 HRC
по Бринеллю: 90- 450 HB
по Виккерсу: 240 - 940 HV
Погрешность измерений
по Роквеллу: 2 HRC
по Бринеллю:
в диапазоне 90 - 150 HB 10 HB
в диапазоне 150 - 300 HB 15 HB
в диапазоне 300 - 450 HB 20 HB
по Виккерсу:
в диапазоне 240 - 500 HV 15 HV
в диапазоне 500 - 800 HV 20 HV
в диапазоне 800 - 940 HV 25 HV
Диаметр площадки для установки датчика:
на плоскости от 1 мм от 1 мм (ультразвуковой метод)
от 7 мм (динамический метод)
от 1 мм
в пазу (глухом отверстии) от 5 мм от 5 мм (ультразвуковой метод) от 5 мм
Число замеров для вычисления среднего значения: от 1 до 99
Количество алгоритмов отброса результатов некорректно совершенных замеров 3
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем): результаты статистической обработки
Емкость памяти результатов измерений: 12 400
Количество возможных дополнительных калибровок к шкалам твердомера 5 для каждой шкалы прибора
Сигнализация выхода за допустимый дапазон: есть
Цветовая палитра дисплея: настраиваемая пользователем
Число шкал программируемых пользователем: 3
Подсветка дисплея: настраиваемая пользователем
Время автоматического выключения прибора: настраиваемая пользователем
Связь с компьютером: USB
Питание: LI-ion аккумулятор
Размеры электронного блока твердомера: 121 х 69 х 41
Масса твердомера: 0,3 кг
Диапазон рабочих температур: от -15 до +35°С
Гарантийный срок эксплуатации: не более 30 мес. с даты выпуска

Требования к контролируемому изделию

Характеристика Значение
Изделия массой более 1 килограмма, толщиной более 2 мм. не требуют дополнительных мероприятий
Изделия массой менее 1 килограмма необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")
Изделия толщиной менее 2 мм. необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) 1,6 Ra

Комплектность поставки

Составляющие комплекта ТКМ-459С Базовый ТКМ-459С Специальный ТКМ-459С Универсальный ТКМ-459С Универсальный+ ТКМ-459С Максимум+
Электронный блок твердомера + + + + +
Аккумулятор (заранее установлен в прибор) + + + + +
Датчик тип «А» (50Н) ультразвуковой штатный + + + + +
Датчик тип «D» динамический     + +
Датчик тип «Н» (10Н)         +
Датчик тип «С» (100Н)         +
Датчик тип «К» (50Н)         +
Датчик тип «AL» (50Н) с наконечником 53 мм         +
Насадка «U-459» для криволинейных и цилиндрических поверхностей   +   + +
Позиционирующая насадка "Z-359"       +
Соединительный кабель 1 шт. 2 шт. 1 шт. 2 шт. 2 шт. + спец.кабель к датчику тип «К»
Контрольный образец твердости HRC   +   +
Контрольный образец твердости HB       +
Контрольный образец твердости HV       +
Комплект эталонных мер твердости Роквелла         +
Штатив для позиционирования датчика твердомера         +
Аккумуляторная шлифовальная машинка         +
Зарядное устройство + + + + +
Диск с ПО + + + + +
Руководство по эксплуатации (совмещенное с паспортом) + + + + +
Свидетельство о поверке (или отметка в РЭ) + + + + +
Кабель для подключения к ПК + + + + +
Защитный чехол + + + + +
Манжета для фиксации прибора в чехле на руке оператора + + + + +
Ремень для фиксации прибора в чехле на груди оператора + +     +
Сумка/чемодан для безопасной переноски и хранения + + + + +

Дополнительные принадлежности

Характеристика Значение
Датчик тип "А" (нагрузка 50Н) Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип "Н" (нагрузка 10Н) Датчик с уменьшеной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.
Датчик тип "С" (нагрузка 100Н) Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.
Датчик тип "К" (нагрузка 50Н, высота 70мм) Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах.
Специализированная насадка U-459 Для облегчения позиционирования датчиков А, Н, Сна сложных поверхностях.
Штатив для датчика твердомера Для облегчения контроля малогабаритных изделий.
Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка Для подготовки зоны контроля на поверхности изделий

Видео Измерение твердости ультразвуковым датчиком твердомера серии ТКМ

Видео ТКМ 459С твердомер металлов ультразвуковой UCI метод


Подпишитесь на наш канал YouTube

Дополнительная информация:


Купить динамический твердомер ТКМ-459C вы можете по цене указанной в прайс-листе. Смотрите так же разделы - ультразвуковые твердомеры, ультразвуковые толщиномеры, поверка твердомеров, аттестация специалистов по ультразвуковому методу.



Ультрасовременный высокоточный твердомер ТКМ-459С можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
