Беспроводная система контроля сварных швов ДВМ 3.0
 |

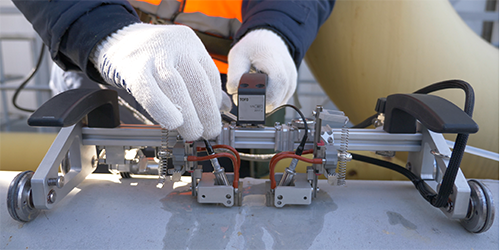

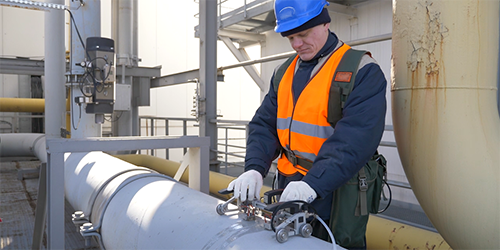

Система ДВМ 3.0 предназначена для контроля сварных соединений труб, резервуаров, сосудов, цистерн, корпусов судов, различных металлоконструкций и т. д. с использованием дифракционно-временного метода (TOFD). Метод позволяет выявлять такие дефекты как трещины, непровары, несплавление кромок,поры, различные включения и т.д. Инженер производит наладку беспроводной системы для контроля сварных швов TOFD методом - ДВМ 3.0. Геометрия сканера и возможности программного обеспечения системы позволяют проводить неразрушающий контроль кольцевых швов труб диаметром от 300 мм. На цилиндрических, сферических, а также на объектах сложной формы с радиусом кривизны поверхности от 5 м до плоскости, система способна контролировать продольные сварные швы, с толщиной стенки от от 6 до 300 мм. В зависимости от толщин ОК в комплект поставки можно включить дополнительно комплект призм с преобразователями. TOFD система ДВМ 3.0 может комплектоваться другим сканером. Количество пар датчиков может варьироваться от одной до четырех (для послойного контроля толстостенных изделий). |

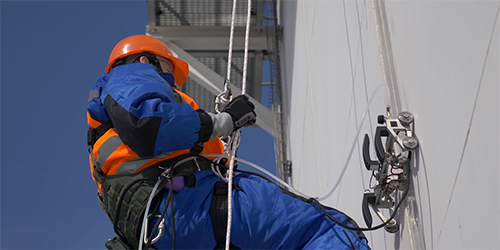

Конфигурация системы ДВМ 3.0 максимально оптимизирована для размещения части оборудования (аккумуляторная батарея, TOFD канал) на специальном поясе, что не мешает движению, а также при проведении контроля на высоте. В комплект поставки системы ДВМ 3.0 входит аккумуляторная батарея заряд которой обеспечивает не менее 8 часов не прерывной работы. Сканер системы изготовлен из алюминиевого сплава, что обеспечивает надежность устройства при этом не утяжеляя его. Во время проведения контроля и настройки все данные переносятся на удаленный ПК (ноутбук или планшет) через Wi-Fi. Система обеспечивает защиту целостности данных контроля, они хранятся внутри TOFD модуля и передаются на ПК после окончания контроля. При необходимости можно использовать проводное соединение для передачи данных на ПК.
Технические характеристики:
| Характеристика | Значение |
| Параметры объекта контроля | |
| Толщины | 6 - 50 мм (.25 - 2 дюйма) за один проход 50-300 мм за несколько проходов |
| Диаметр цилиндрических объектов | от 600 мм (24 дюймов) и больше |
| Диаметр для сферически предметов | от 10 м (33 дюйма) и больше |
| Тип разделки | любой |
| Сканер | (с электронным блоком и батареей) |
| Размеры (Д×Ш×В) | 440×260×140 мм |
| Вес | 2,7 кг |
| Количество пар преобразователей TOFD | 1 |
| Подача контактной жидкости | для каждого преобразователя отдельно |

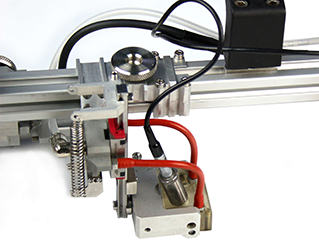

| Преобразователи и призмы | |
| Частотный диапазон | 1-15 МГц |
| Углы ввода (L-волны) | 45°, 60°, 70° |
| Измерение | |
| Количество курсоров | 2 |
| Типы курсоров | Обычные (перекрестия), гиперболические |
| Ручная установка | ✔ |
| Автоматическое позиционирование | ✔ |
| Абсолютное измерение | ✔ |
| Относительное измерение | ✔ |
| Таблица измерений | ✔ |
| Параметры индикаций | X, X1, X2, dX Z, Z1, Z2, dZ Тип (точка, вверху, внизу, посередине) Амплитуда |
| Измерение | мм / дюймы |
| Поля вывода | 5 |
Контроль сварных швов TOFD методом:
