Ультразвуковой дефектоскоп OmniScan X3 64
 |
Ультразвуковой дефектоскоп OmniScan X3 64 производства компании Olympus NDT позволяет в полной мере использовать 64-элементные ПФР и 128-элементную апертуру TFM. Благодаря электронным компонентам нового поколения визуализация TFM предлагает лучшие возможности фокусировки в случае мелких отражателей и улучшенное отношение сигнал-шум (ОСШ). OmniScan X3 64 с 128-элементной апертурой обеспечивает высокую четкость изображения. Скорость сбора данных TFM в 4 раз выше при использовании 64-элементного ПФР. По сравнению с моделями OmniScan X3 32, OmniScan X3 64 существенно повышает эффективность контроля благодаря более широкой апертуре. |
В последние годы дефектоскопия фазированными решетками (она же — томография) получает широкое применение для исследования внутренних слоев технических объектов. Это становится возможным после появления таких моделей, как MX, MX2, SX и других серий OmniScan бренда Olympus. Их отличительной особенностью является возможность эксплуатации в полевых условиях.
Сравнение моделей дефектоскопов серии OmniScan X3:
| Модели | OmniScan X3 | OmniScan X3 64 | ||
| Конфигурация | 16:64PR | 16:128PR | 32:128PR | 64:128PR |
| Области применения | Коррозионный мониторинг, целостность трубопровода, ручной PA/TFM, TOFD, трубы малого диаметра | Мультигрупповой режим PA & TOFD для контроля тонких сварных швов (<25 мм), производство лопастей ветрогенераторов, композиты | Мультигрупповой режим PA & TOFD для контроля толстых сварных швов (<75 мм), сварные соединения из аустенитных сталей/CRA/разнородных металлов, TFM | Мультигрупповой режим PA & TOFD для контроля очень толстых сварных швов (<100 мм), сварные соединения из аустенитных сталей/CRA/разнородных металлов, TFM, высокотемпературная водородная коррозия (HTHA) и др. |
| Генераторы (PA) | 16 | 16 | 32 | 64 |
| Приемники | 64 | 128 | 128 | 128 |
| Элементы TFM | 32 | 32 | 64 | 128 |
| Каналы UT (P/R) | 2 | 2 | 2 | 2 |
| Группы | До 2-х (PA, UT/TOFD, TFM) или 2 PA с 1 TOFD |
Всего до 8 TFM: до 4 |
Всего до 8 TFM: до 4 |
Всего до 8 TFM: до 4 |
| Частота, соответст. полосе пропускания | от 0,5 до 18 МГц | от 0,2 до 26,5 МГц | ||
| Макс. длительность импульса (PA) | 500 нс | 1000 нс (реал. 0,5 МГц) | ||
| Напряжение PA | 40 В, 80 В и 115 В / Однопол. отриц. | 5 В, 10 В, 20 В, 40 В, 60 В и 80 В / Биполярный прямоугольный импульс | ||
| Емкость внутреннего SSD-накопителя | 64 ГБ | 1 ТБ | ||
| Другие функции и характеристики | Аналогичные | |||
Прибор обладает следующими характеристиками:
| Основные характеристики | |
| Размеры (Ш х В х Г) | 335 х 221 х 151 мм |
| Масса | 5,7 кг с одной батареей |
| Число законов фокусировки | 1024 |
| Типы сканирования | TFM-FMC, линейное, секторное, комбинированное |
| Количество групп формирования луча | 8 у 128 канальных модификаций (или 4 TFM-FMC), 3 у 64 канальной (2 ФР и 1 TOFD, или 2 TFM-FMC) |
| Разъемы | 1 ФР-разъем, 2 UT канала (4 разъема Lemo00) / 1 UT канал (2 разъема Lemo00) у 64 канальной модификации |
| Количество батарей | 1 или 2 с возможностью «горячей» замены |
| Диагональ дисплея / разрешение | 26,9 см (10,6“) / 1280х768 |
| Степень защиты корпуса | IP65 |
| Диапазон рабочих температур | от 0°C до 45°C |

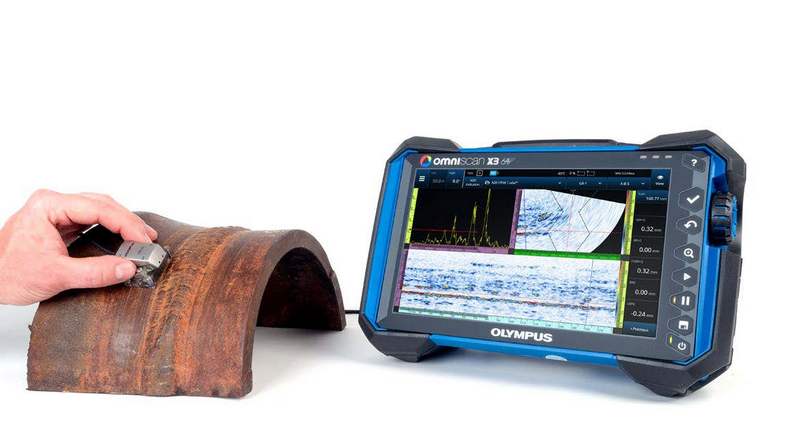

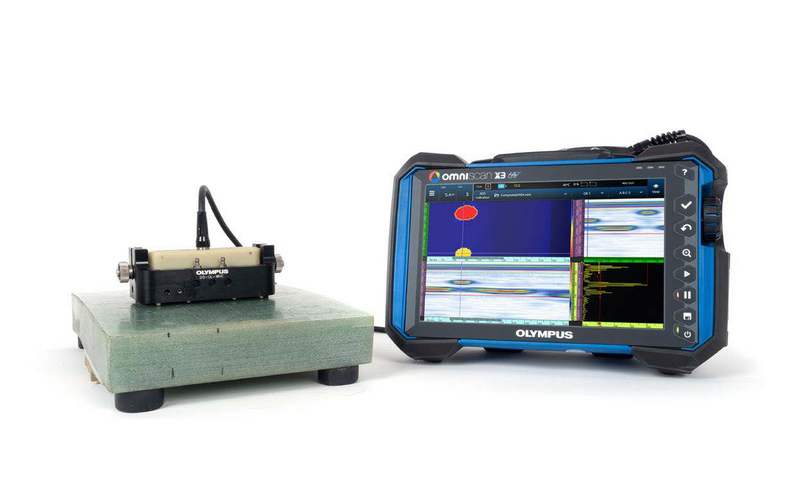

Ультразвуковой дефектоскоп OmniScan X3 64 от Olympus:
Подпишитесь на наш канал YouTube
Базовая комплектация
- Ультразвуковой дефектоскоп OmniScan X3 64;
- Адаптер питания;
- 1 или 2 батареи omni-a-batt;
- Инструкция по эксплуатации.
Дополнительные материалы:
- Брошюра OmniScan X3 64
- Руководство по началу работы OmniScan X3 64
- Руководство по эксплуатации ультразвукового дефектоскопа OmniScan X3 64
Купить ультразвуковой дефектоскоп OmniScan X3 64 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по томографии бетона, Услуги по ультразвуковому неразрушающему контролю, Гель для УЗК, Поверка ультразвуковых дефектоскопов, Аренда ультразвукового дефектоскопа, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.
Ультразвуковой дефектоскоп OmniScan X3 64 в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
