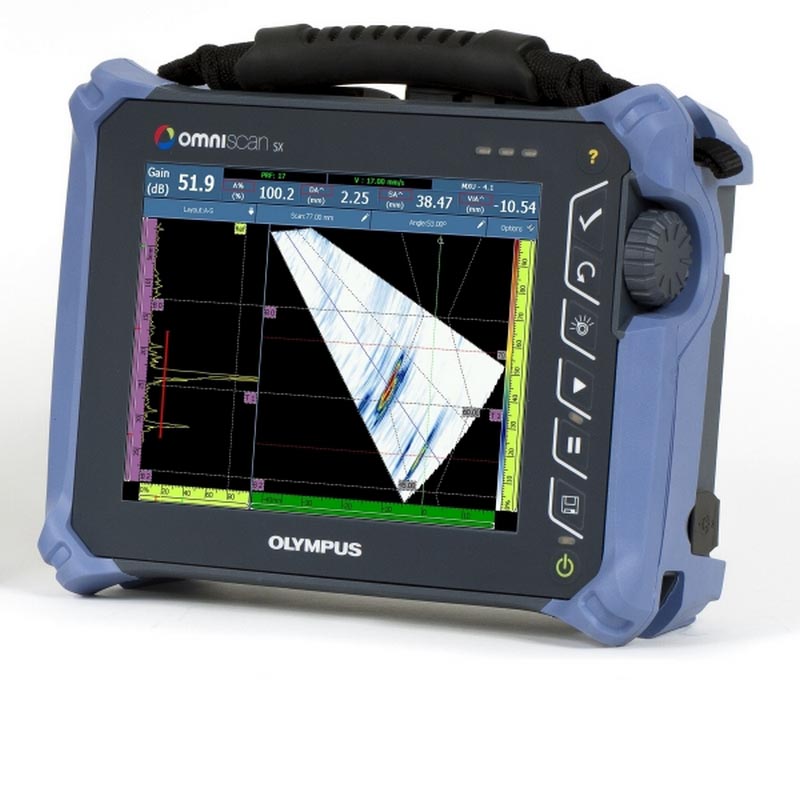

Ультразвуковой дефектоскоп OmniScan SX
 |

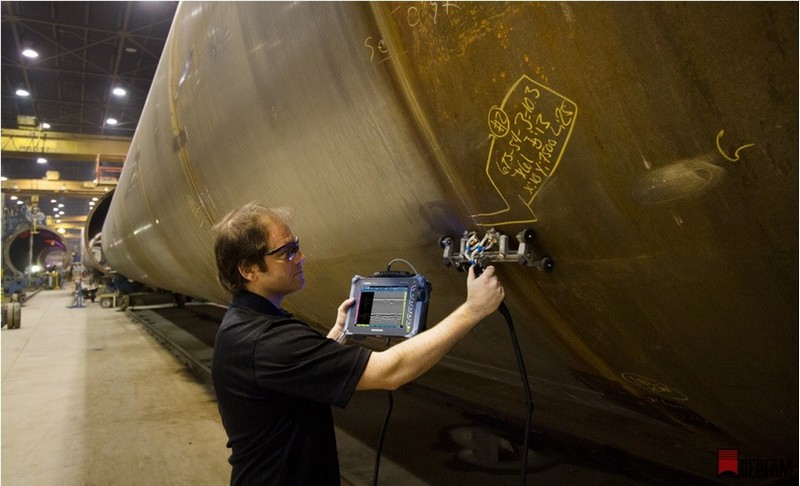

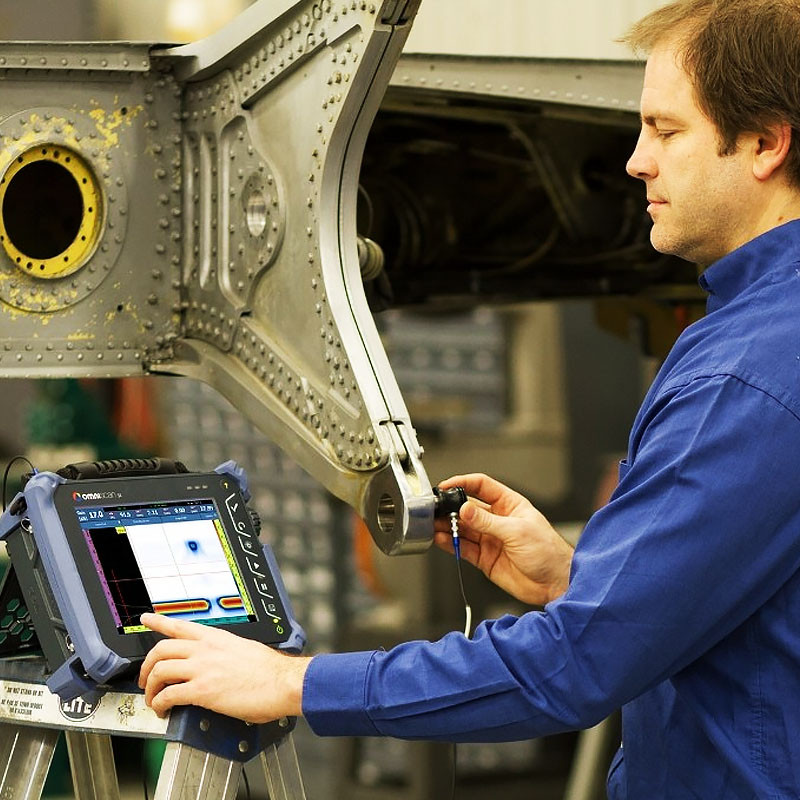

Новый ультразвуковой дефектоскоп OmniScan SX производства компании Olympus NDT применяется для автоматического и ручного контроля сварных швов. Также его используют для выявления очагов коррозии, расслоений и других дефектов в композитных материалах. Прибор оснащен фазированной решеткой, а также сенсорным дисплеем с полноэкранным режимом, чем обеспечивается удобство проведения исследований и оптимальную визуализацию дефектов. |
Прибор осуществляет контроль продольными и поперечными волнами. Он обладает оптимизированной конструкцией, которая на 50 % меньше и на 33 % легче, чем OmniScan MX2. Может выполнять секторное или линейное сканирование, поддерживает технологию TOFD.
Ультразвуковой дефектоскоп OmniScan SX имеет две модификации — РА и UT. Первая представляет собой ФР-модуль, а вторая оснащается традиционным каналом УЗ. Обе модификации совместимы со всеми сканерами Olympus, датчиками и прочими комплектующими, а также специализированным программным обеспечением OmniPC и NDT SetupBuilder.
Возможности прибора:
- быстрое и удобное определение расположения дефектов с помощью предустановленных схем диагностики;
- оценка размеров дефектов за счет использования маркеров данных, измерений и опорных маркеров;
- прокручивающиеся экранные схемы обеспечивают легкую интерпретацию данных;
- автоматическое обновление области просмотра и выполнение интерактивного анализа при изменении положения строба в автоматическом режиме;
- степень защиты корпуса IP66, которая позволяет проводить исследования в условиях высокой влажности, атмосферных осадков, запыленности;
- исследование продольных сварных швов с помощью отслеживания луча изогнутой геометрии;
- высокая скорость обновления данных А- и S-сканов, а также повышенная частота повторения зондирующих импульсов увеличивает эффективность диагностики и анализа.
Прибор обладает следующими характеристиками:
| Корпус | ||
| Размеры (Ш х В х Г) | 267 x 208 x 94 мм | |
| Вес | 3,4 кг с батареей | |
| Хранение данных | ||
| Запоминающие устройства | Карта памяти SDHC, большинство стандартных запоминающих устройств USB | |
| Размер файла данных | 300 МБ | |
| Порты входа/выхода | ||
| Порты USB | 2 порта USB, совместимые с характеристиками USB 2.0 | |
| Звуковая сигнализация | Да | |
| Выход видеосигнала | Выход SVGA | |
| Линии ввода/вывода | ||
| Кодировщик | 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) | |
| Цифровой вход | 4 цифровых входа TTL, 5 В | |
| Цифровой выход | 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход | |
| Выключатель устройства сбора данных | Да, в зависимости от конфигурации цифрового входа | |
| Выход питания | 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) | |
| Вход синхроимпульсов | 5 В TTL | |
| Дисплей | ||
| Размер | 21,3 см (8,4 дюйма) по диагонали | |
| Разрешение | 800 х 600 пикселей | |
| Яркость | 600 кд/м2 | |
| Углы просмотра | По горизонтали: от -80° до 80°; По вертикали: от -60° до 80° | |
| Количество цветов | 16 миллионов | |
| Тип | TFT LCD | |
| Питание | ||
| Тип | Аккумулятор Smart Li-ion | |
| Количество | 1 | |
| Продолжительность работы батареи | Мин. 6 часов при нормальных условиях работы | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | От -10 °C до 45 °C | |
| Температура хранения | От -20 °C до 60 °C с батареей От -20 °C до 70 °C без батареи | |
| Относительная влажность | Макс. 70% при 45°C без образования конденсата | |
| Степень защиты корпуса | Соответствие требованиям IP66 | |
| Устойчивость к ударам | Испытания на падение MIL-STD-810G 516.6 | |
| Характеристики УЗ (модуль OMNISX-1664PR) | ||
| Разъемы | 1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 | |
| Количество законов фокусировки | 256 | |
| Распознавание датчика | Автоматическое | |
| Генератор/Приемник | ||
| Апертура | 16 элементов | |
| Количество элементов | 64 элемента | |
| Генератор | Каналы ФР | Канал УЗ |
| Напряжение | 40 В, 80 В и 115 В | 95 В, 175 В и 340 В |
| Длительность импульса | Настраивается от 30 до 500 нс; разрешение 2,5 нс | Настраивается от 30 до 1 000 нс, разрешение 2,5 нс |
| Форма импульса | Отрицат. прямоугольный импульс | Отрицат. прямоугольный импульс |
| Выходное сопротивление | 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) | < 30 Ω |
| Приемник | Каналы ФР | Канал УЗ |
| Усиление | От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) | От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) |
| Входное полное сопротивление | 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) | 60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник) |
| Полоса пропускания | От 0,6 до 18 МГц (-3 дБ) | от 0,25 до 28 МГц (–3 дБ) |
| Формирование луча | ||
| Тип сканирования | Секторное или линейное | |
| Количество групп | 1 | |
| Сбор данных | Каналы ФР | Канал УЗ |
| Частота оцифровки | 400 МГц (12 бит) после интерполяции на 5/4 | 400 МГц (12 бит) после интерполяции на 4 |
| Максимальная ЧЗИ | До 6 кГц (C-скан) | |
| Обработка данных | Каналы ФР | Канал УЗ |
| Число точек данных | До 8 192 | |
| Усреднение в реальном времени | PA: 2, 4, 8, 16 | UT: 2, 4, 8, 16, 32, 64 |
| Детектирование | РЧ, полная волна, полуволна +, полуволна – | |
| Фильтр | 3 низкочастотных, 3 полосовых и 5 высокочастотных | 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) |
| Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) | |
| Визуализация данных | ||
| Частота обновления A-скана | А-скан: 60 Гц; S-скан: 60 Гц | |
| Синхронизация данных | ||
| По внутреннему таймеру | От 1 Гц до 6 кГц | |
| По кодировщику | На двух осях: от 1 до 65 536 меток | |
| Программируемая ВРЧ | ||
| Количество точек | 16: одна кривая ВРЧ на канал для законов фокусировки | |
| Максимальное нарастание | 40 дБ/10 нс | |
| Сигнализации | ||
| Количество | 3 | |
| Условия | Любая логическая комбинация стробов | |
Обзор дефектоскопа OmniScan SX на русском:
Подпишитесь на наш канал YouTube
Базовая комплектация
- Ультразвуковой дефектоскоп OmniScan SX;
- Адаптер питания;
- 1 или 2 батареи omni-a-batt;
- Инструкция по эксплуатации.
Дополнительные материалы:
- Брошюра OmniScan SX
- Руководство по началу работы OmniScan SX
- Руководство по эксплуатации ультразвукового дефектоскопа OmniScan SX
