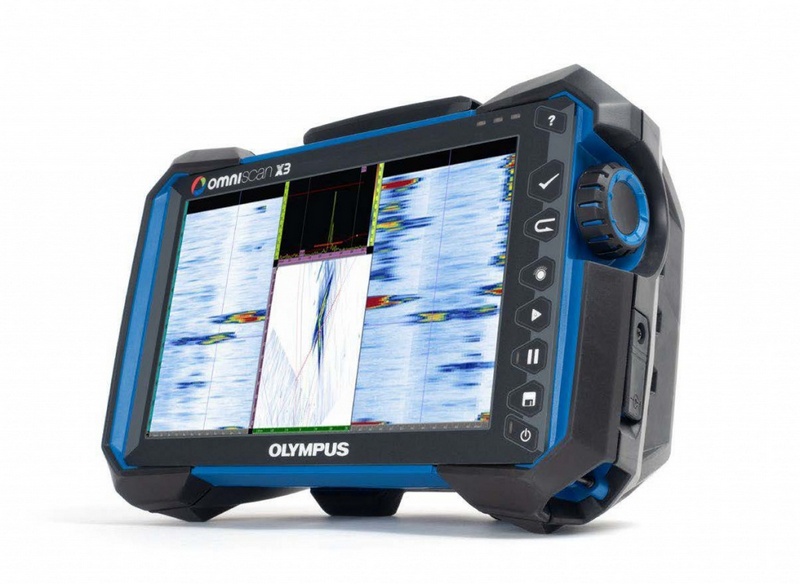

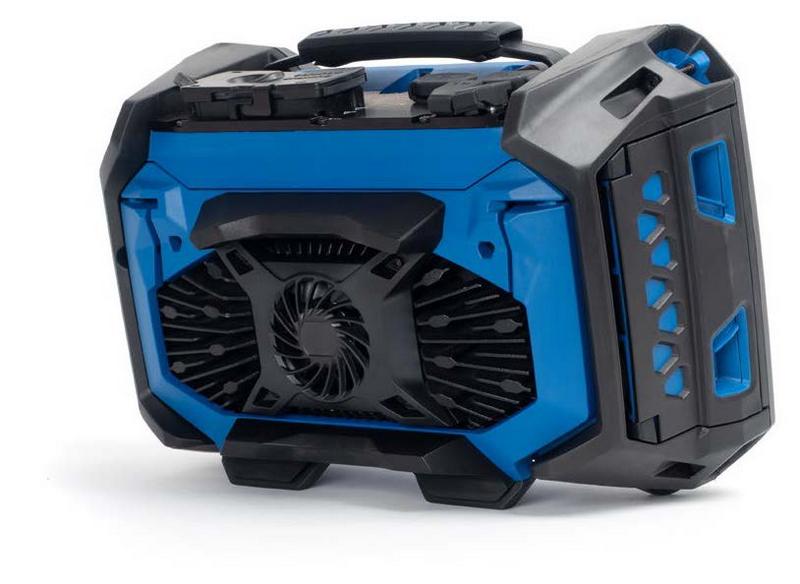

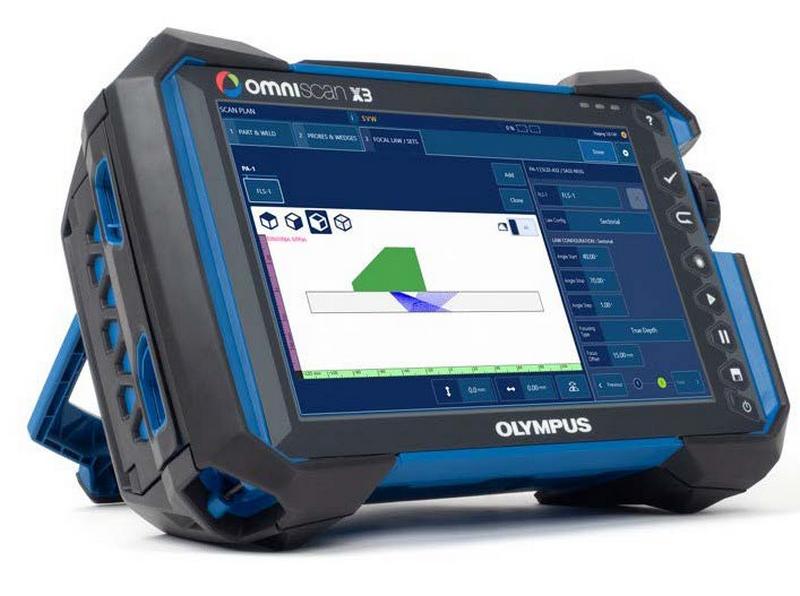

Ультразвуковой дефектоскоп OmniScan X3
 |
Новый ультразвуковой дефектоскоп OmniScan X3 производства компании Olympus NDT значительно быстрее дефектоскопа OmniScan MX2. Не важно, используете ли вы автоматические, полуавтоматические или ручные методы сканирования, OmniScan X3 поддерживает разные ультразвуковые технологии. В некоторых случаях, вы можете комбинировать методики для повышения вероятности обнаружения и быстрого измерения размеров дефектов. |
В последние годы дефектоскопия фазированными решетками (она же — томография) получает широкое применение для исследования внутренних слоев технических объектов. Это становится возможным после появления таких моделей, как MX, MX2, SX и других серий OmniScan бренда Olympus. Их отличительной особенностью является возможность эксплуатации в полевых условиях.
Доступны 3 различные конфигурации прибора: 16:64PR, 16:128PR, 32:128PR. 128 канальные модификации прибора поддерживают до 4 одновременно используемых групп TFM-FMC. 64 канальный прибор поддерживает 2 группы. 128 канальные приборы поддерживают 64 элементные преобразователи, а 64 канальные максимум 32 элементные ФР-ПЭП. GPS-модуль позволяет отслеживать прибор на местности, устанавливать его геопозицию на трассе газопровода.
Дефектоскоп OmniScan X3 используется в широком спектре областей, включая контроль:
- Монтажных сварных швов;
- Резервуаров высокого давления;
- Технологических трубопроводов;
- Бойлерных труб;
- Трубопроводов;
- Башен ветрогенераторов;
- Строительных конструкций;
- Коррозионно-устойчивых и армированных материалов (аустенитных, никелевых и других крупнозернистых сплавов).
Преимущества модели:
- метод общей фокусировки (TFM);
- полно-матричный захват (FMC);
- 2 дополнительных разъема Lemo 00;
- порт USB 3.0;
- GPS;
- Wi-Fi.
Сравнение моделей дефектоскопов серии OmniScan X3:
| Модели | OmniScan X3 | OmniScan X3 64 | ||
| Конфигурация | 16:64PR | 16:128PR | 32:128PR | 64:128PR |
| Области применения | Коррозионный мониторинг, целостность трубопровода, ручной PA/TFM, TOFD, трубы малого диаметра | Мультигрупповой режим PA & TOFD для контроля тонких сварных швов (<25 мм), производство лопастей ветрогенераторов, композиты | Мультигрупповой режим PA & TOFD для контроля толстых сварных швов (<75 мм), сварные соединения из аустенитных сталей/CRA/разнородных металлов, TFM | Мультигрупповой режим PA & TOFD для контроля очень толстых сварных швов (<100 мм), сварные соединения из аустенитных сталей/CRA/разнородных металлов, TFM, высокотемпературная водородная коррозия (HTHA) и др. |
| Генераторы (PA) | 16 | 16 | 32 | 64 |
| Приемники | 64 | 128 | 128 | 128 |
| Элементы TFM | 32 | 32 | 64 | 128 |
| Каналы UT (P/R) | 2 | 2 | 2 | 2 |
| Группы | До 2-х (PA, UT/TOFD, TFM) или 2 PA с 1 TOFD |
Всего до 8 TFM: до 4 |
Всего до 8 TFM: до 4 |
Всего до 8 TFM: до 4 |
| Частота, соответст. полосе пропускания | от 0,5 до 18 МГц | от 0,2 до 26,5 МГц | ||
| Макс. длительность импульса (PA) | 500 нс | 1000 нс (реал. 0,5 МГц) | ||
| Напряжение PA | 40 В, 80 В и 115 В / Однопол. отриц. | 5 В, 10 В, 20 В, 40 В, 60 В и 80 В / Биполярный прямоугольный импульс | ||
| Емкость внутреннего SSD-накопителя | 64 ГБ | 1 ТБ | ||
| Другие функции и характеристики | Аналогичные | |||
Прибор обладает следующими характеристиками:
| Основные характеристики | |
| Размеры (Ш х В х Г) | 335 х 221 х 151 мм |
| Масса | 5,7 кг с одной батареей |
| Число законов фокусировки | 1024 |
| Типы сканирования | TFM-FMC, линейное, секторное, комбинированное |
| Количество групп формирования луча | 8 у 128 канальных модификаций (или 4 TFM-FMC), 3 у 64 канальной (2 ФР и 1 TOFD, или 2 TFM-FMC) |
| Разъемы | 1 ФР-разъем, 2 UT канала (4 разъема Lemo00) / 1 UT канал (2 разъема Lemo00) у 64 канальной модификации |
| Количество батарей | 1 или 2 с возможностью «горячей» замены |
| Диагональ дисплея / разрешение | 26,9 см (10,6“) / 1280х768 |
| Степень защиты корпуса | IP65 |
| Диапазон рабочих температур | от 0°C до 45°C |
Дефектоскоп OmniScan X3 – новинка 2019 года от Olympus:
Подпишитесь на наш канал YouTube
Базовая комплектация
- Ультразвуковой дефектоскоп OmniScan X3;
- Адаптер питания;
- 1 или 2 батареи omni-a-batt;
- Инструкция по эксплуатации.
Дополнительные материалы:
- Брошюра OmniScan X3
- Руководство по началу работы OmniScan X3
- Руководство по эксплуатации ультразвукового дефектоскопа OmniScan X3
