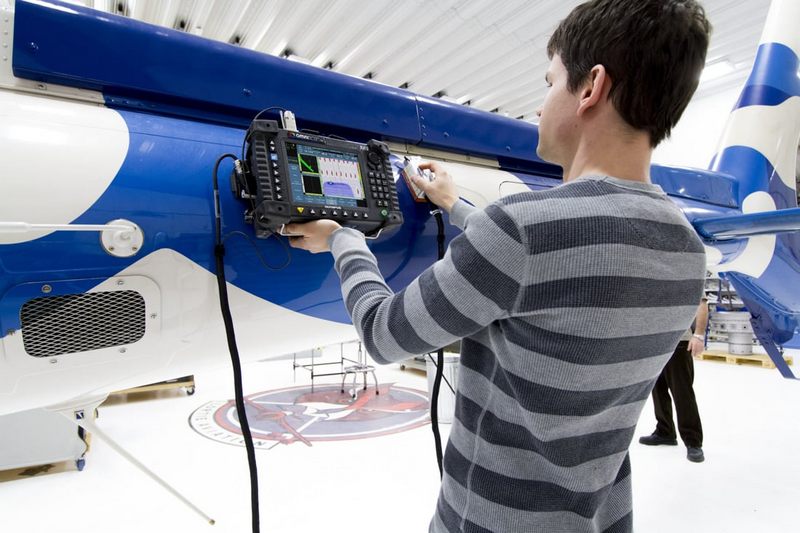

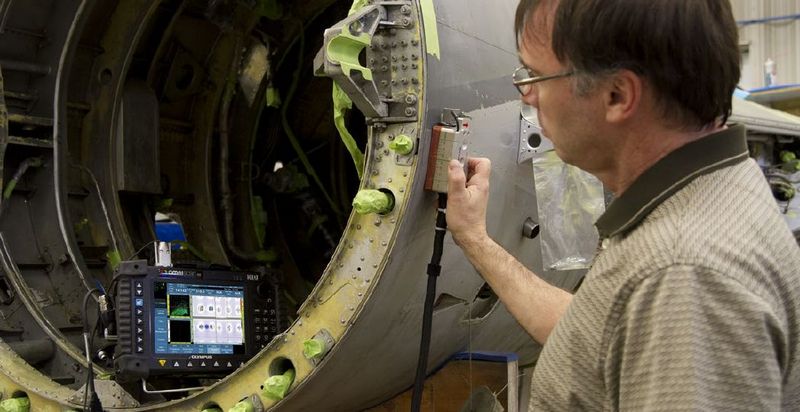

Ультразвуковой дефектоскоп OmniScan MX
 |
Ультразвуковой дефектоскоп OmniScan MX производства компании Olympus NDT представляет собой портативное устройство с широкими возможностями ультразвукового и вихретокового контроля различных материалов. Он обладает модульной конструкцией, способен работать с обычными пьезоэлектрическими преобразователями, фазированной решеткой, вихретоковыми датчиками и матрицами. Может использоваться как самостоятельно, так и в составе автоматизированных систем контроля. Позволяет сохранять полученные данные в виде А-, В- или С-сканов для последующей обработки на компьютере с помощью специального ПО. |
Модульная конструкция ультразвукового дефектоскопа OmniScan MX позволяет легко расширять функционал прибора за счет подключения дополнительных модулей. С помощью разъемов USB к устройству можно подсоединять выносной жесткий диск, мышь и клавиатуру.
Особенности модели:
- цельнолитой корпус из поликарбоната, который защищает электронные компоненты от ударов, попадания пыли и брызг воды;
- высокая автономность — работа до 8 часов без подзарядки;
- возможность замены аккумулятора без выключения прибора;
- поддержка TOFD, который является стандартным режимом контроля сварных соединений;
- очень быстрое обновление окон со сканами;
- звуковая и световая сигнализация обнаружения дефектов;
- работа с обычными ультразвуковыми преобразователями;
- особый разъем для датчиков, отличающийся повышенной надежностью по сравнению с традиционными штырьковыми интерфейсами;
- возможность печати отчетов в формате изображений, что упрощает анализ результатов контроля;
- представление данных с объемной поправкой в режиме реального времени;
- интерактивная справка и пошаговая настройка облегчают подготовку аппарата к работе;
- высококонтрастный цветной дисплей дает возможность хорошо рассматривать изображения при любом освещении.
Технические характеристики прибора:
| Габариты | |
| Размеры (Ш х В х Т) | 321*209*125 мм |
| Вес | 4,6 кг (с модулем и одной батареей) |
| Запись данных | |
| Запоминающие устройства | CompactFlash®, большинство стандартных запоминающих устройств USB, Ethernet или внутренняя флэш-память DiskOnChip® на 32 Мб |
| Размер файла | 160 Мб |
| ПОРТЫ ВХОДА/ВЫХОДА | |
| Порты USB | 3 |
| Выход динамика | Есть |
| Вход микрофона | Есть |
| Видео-выход | SVGA |
| Вход видеосигнала | NTSC/PAL |
| Ethernet | 10/100 Мбит/с |
| ЛИНИИ ВВОДА/ВЫВОДА | |
| Кодировщик | Интерфейсы кодировщика по 2 осям (сигналы в квадратуре, вперёд, назад или синхроимпульсы/направление) |
| Цифровой вход | 4 цифровых входа TTL 5 В. |
| Цифровой выход | 4 цифровых выхода TTL 5 В. 10 мА |
| Выключатель устройства сбора | Активация удаленного сбора данных |
| Ethernet | TTL 5 B |
| Выход питания | 5 В. 500 мА (с защитой от короткого замыкания) |
| Сигнализация | 3 ТТЦ 5 В. 10 мА |
| Аналоговый выход | 2 аналоговых выхода (12 бит) ±5 В в 10 кОм |
| Вход синхроимпульсов | 5B TTL |
| ОТОБРАЖЕНИЕ | |
| Размер | Диагональ 21 см (8.4") |
| Разрешение | 800*600 пикселей |
| Количество цветов | 16 миллионов |
| Тип | TFT LCD |
| ИСТОЧНИК ПИТАНИЯ | |
| Аккумулятор | Литий-ионные аккумуляторы с функцией самоконтроля |
| Количество | 1 или 2 (в батарейный отсек помещаются 2 аккумулятора с возможностью замены одного из них без выключения прибора) |
| Время работы | Минимум 6 часов с двумя аккумуляторами; и минимум 5 часа с одним аккумулятором при нормальных условиях работы |
| Напряжение | 15-18 В (мин. 50 Вт) |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Диапазон рабочих температур | От 0 до 40 С; от 0 до 35 С для 32:128 РА |
| Температура хранения | От -20 до 70 С |
| Относительная влажность | От 0 до 95 % без конденсации при сохранении герметичности корпуса. Защита от брызг |
| Технические характеристики УЗ-модуля | |
| Размеры (Ш х В х Т) | 244x187x57 мм |
| Вес | 1 кг |
| Разъёмы | LEMO® 00 (2. 4 или 8) |
| ГЕНЕРАТОР | |
| Количество | 2, 4 или 8 |
| Выходной импульс | 50 В. 100 B. 200 B. 300 В. ±10 % (переменная длительность импульса) |
| Длительность импульса | Настраивается от 30 нс до 1000 нс ±10 разрешение 2.5 нс |
| Время спада | Менее 7 мс |
| Форма импульса | Отрицательный прямоугольный импульс |
| Выходное сопротивление | Менее 7 Ом |
| ПРИЕМНИК | |
| Количество | 2, 4 или 8 |
| Диапазон усиления | От 0 до 100 дБ. с шагом 0.1 дБ |
| Максимальный входной сигнал | 20 Вр-р (масштаб 128 %) |
| Минимальная чувствительность | 200 мк Вр-р (масштаб 128 %) |
| Эквивалентный входной шум | 160 мк Вр-р (среднеквадратический 26 мкВ) (128 %) |
| Входное полное сопротивление | 50 Ом |
| Фильтрация на входе (полоса пропускания 100 %) | Центрирована на 1 МГц {1,5 МГц), центрирована на 2 МГц (2,25 МГц), центрирована на 5 МГц (4 МГц), центрирована на 10 МГц (12 МГц), центрирована на 15 МГц, центрирована на 20 МГц. 0,25-2,5 МГц. 2-25 МГц (широкополосный) |
| Полоса пропускания | 0.25-32 МГц (-3 дБ) |
| Детектор | Положительный, отрицательный, комбинированный (положительный и отрицательный) |
| Режим | ИЭ (импульс эхо), РС (раздольно-совмещенный), ТТ (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов |
| Сглаживание | Цифровое |
| DAC | |
| Количество точек | 16 |
| Диапазон DAC | до 40 дБ |
| Максимальное нарастание коэффициента усиления | 20 дБ/мкс |
| СБОР ДАННЫХ | |
| Частота измерения А скана | 6000 А сканов в секунду (512-ти точечный А скан) |
| Максимальная частота импульсов | 1 канал на 12 кГц (С-скан) |
| ОБРАБОТКА ДАННЫХ | |
| Усреднение в реальном времени | 2, 4, 8 или 16 |
| СТРОБЫ | |
| Количество | 3:1 (интерфейсный), А и В (измерительные) |
| Синхронизация | I А, В по зондирующему импульсу; А и В по стробу I (пост-синхронизация) |
| ЗАПИСЬ ДАННЫХ | |
| Запись А-скана (TOFD) | 6000 А-сканов в секунду (512-ти точечный А-скан), скорость передачи 3 Мб/с |
| Запись С-сканов | 12 000 (А1, А2, А5, Т1, Т2, ТЗ) (3 строба) 12 кГц (низкая частота для составления карты коррозии) |
| ОТОБРАЖЕНИЕ ДАННЫХ | |
| Частота обновления экрана | 60 Гц |
| СИНХРОНИЗАЦИЯ ДАННЫХ | |
| По времени | От 1 Гц до 12 кГц |
| По кодировщику | На 1 или 2 осях, разделённых на 1-65 536 шагов |
| СИГНАЛИЗАЦИЯ | |
| Количество | 3 |
| Условия | Любая логическая комбинация стробов |
| Сигнал | Амплитуда или время пролёта в стробе А или В |
| Технические характеристики модуля с фазированными решётками (применимо к ОМNI-М-РА16128) | |
| Размеры (Ш х В х Г) | 244*182*57 мм |
| Вес | 1,2 кг |
| Разъёмы | Разъём OmniScan дли ФР-датчиков 2 разъема BNC (1 генератор/приёмник, 1 приёмник для обычного УЗ) |
| Количество законов фокусировки | 256 |
| Сигнал | Амплитуда или время пролёта в стробе А или В |
| ГЕНЕРАТОР/ПРИЕМНИК | |
| Апертура | 16 элементов |
| Количество элементов | 128 элементов |
| ГЕНЕРАТОР | |
| Напряжение | 80 В на элемент |
| Длительность импульса | Настраивается от 30 нс до 500 нс. разрешение 2.5 нс |
| Время спада | Менее 10 нс |
| Форма импульса | Отрицательный прямоугольный импульс |
| Выходное сопротивление | Менее 25 Ом |
| ПРИЕМНИК | |
| Усиление | От 0 дБ до 74 дБ. максимальный входной сигнал 1,32 Вр-р |
| Входное полное сопротивление | 75 Ом |
| Полоса пропускания | От 0.75 до 18 МГц (-3 дБ) |
| ФОРМИРОВАНИЕ ЛУЧА | |
| Тип сканирования | Азимутальный и линейный |
| Количество проходов | До 8 |
| Активные элементы | 16 |
| Элементы | 128 |
| Диапазон задержки передачи | От 0 мкс до 10 икс с шагом 2,5 нс |
| Диапазон задержки приема | От 0 мкс до 10 мкс с шагом 2.5 нс |
| СБОР ДАННЫХ | |
| Частота оцифровки | 100 МГц (10 бит) |
| Максимальная частота импульсов | До 10 кГц (С-скан) |
| Глубина в материале | 29 м в стали (продольная волна), 10 мкс со сжатием; 0.24 м в стали (продольная волна). 81,9 мкс без сжатия |
| ОБРАБОТКА ДАННЫХ | |
| Количество записываемых значений | До 8000 |
| Усреднение в реальном времени | 2, 4, 8, 16 |
| Детектирование | Радиосигнал (недетектированный), полная волна, положительная и отрицательная полуволна |
| Фильтр | Низкочастотный (настроен на частоту датчика), цифровая фильтрация (полоса пропускания, частотный диапазон) |
| Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) |
| ХРАНЕНИЕ ДАННЫХ | |
| Запись А-скана (TOFD) | 6000 А-сканов в секунду (512-ти точечный 8-ми битный А-скан) |
| Запись С-сканов | I А, В до 10 кГц (амплитуда или время пролёта) |
| Максимальный размер файла | Ограничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция) |
Обзор дефектоскопа OmniScan MX ECA на русском:
Подпишитесь на наш канал YouTube
Базовая комплектация
- Ультразвуковой дефектоскоп OmniScan MX;
- Адаптер питания;
- 1 или 2 батареи omni-a-batt;
- Инструкция по эксплуатации.
