Ультразвуковой дефектоскоп EPOCH 1000
 |

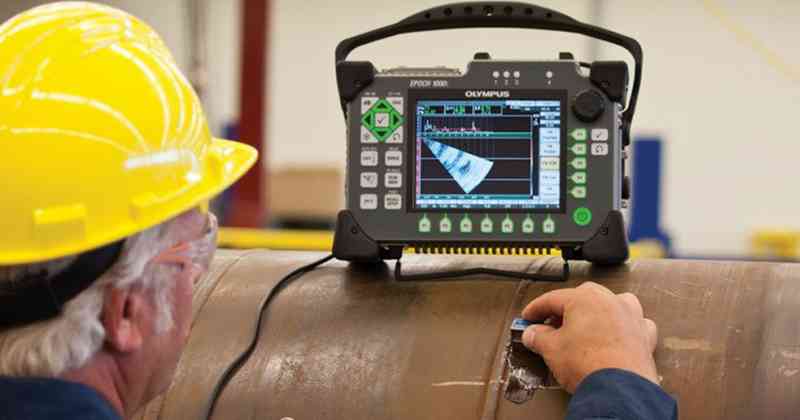

EPOCH 1000 производства компании Olympus NDT - ультразвуковой дефектоскоп нового поколения с возможностью поддержки фазированных решеток. Модель предназначена для контроля сварных швов, литых и кованых изделий, выявления и измерения трещин, расслоений в композитах и т. д. Применяется в энергетической, аэрокосмической, автомобильной и транспортной промышленности. Ультразвуковой дефектоскоп EPOCH 1000 отвечает требованиям стандарта EN12668-1:2010 и IP66. |

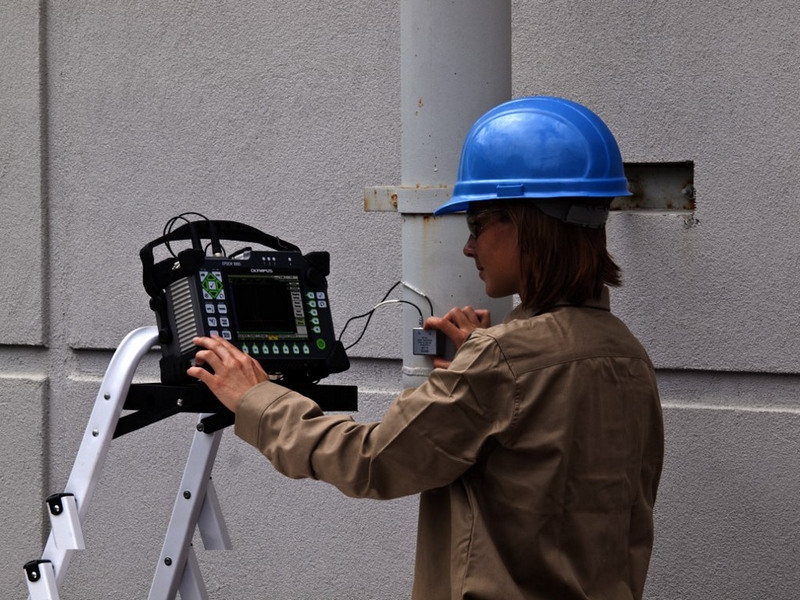

Ультразвуковой дефектоскоп EPOCH 1000 успешно прошел испытания на устойчивость к ударам и вибрациям. Способен работать в широком диапазоне температур и взрывоопасной атмосфере. Конструкция предусматривает 37 фильтров цифрового приемника, упрощенную калибровку задержки и чувствительности в призме для фокусировки, программируемые аналоговые выходы, VGA-дисплей с четкой передачей изображения.
Этот прибор отличается повышенной способностью обнаружения дефектов, лучшей визуализацией представляющих особый интерес участков, а также повышает эффективность контроля путем разовой настройки для просмотра А-сканов под разными углами (законы фокусировки), таким образом устраняя необходимость использования нескольких датчиков и призм. Стандартный прибор поступает с А-сканом, S-сканом, опорными и измерительными курсорами для определения размеров дефекта.
Дефектоскоп EPOCH 1000 имеет следующие функции:
- высокоскоростное сканирование при частоте зондирующего импульса 6 кГц;
- визуализации ClearWave™ и Sureview™;
- создание копий баз данных на USB-носителе;
- снимки с работающего экрана.
Технические характеристики приборов серии EPOCH:
| Модель | EPOCH1000, EPOCH 1000iR, EPOCH 1000i(традиционный режим УЗК) | EPOCH 1000i(режим фазированных решёток) |
| Генератор | ||
| Тип генератора | Настраиваемый генератор прямоугольных импульсов | |
| ЧЗИ | от 5 до 6,000 Гц с шагом 5 Гц | Ручная настройка. Максимум 1,520 Гц |
| Напряжение генератора | от 50 до 475 В с шагом 25 В | 40 В или 80 В |
| Длительность импульса | Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare | Настраивается от от 40 до 1,000 нс с технологией PerfectSquare |
| Демпфирование | 50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ | неприменимо |
| Задержка генератора | неприменимо | от 0 до 10 с разрешением 2,5 нс |
| Приёмник | ||
| Коэффициент усиления | от 0 до 110 дБ | от 0 до 80 дБ |
| Максимальный входной сигнал | 20 Вp-p | 250 мВp-p на канал |
| Входное полное сопротивление приёмника | 400 ОМ ± 5% | 50 ОМ ± 10% |
| Полоса пропускания приёмника | от 0,2 МГц до 26,5 МГц по уровню –3 дБ | 0,5 от 0,2 МГц до 12,5 МГц по уровню –3 дБ |
| Задержка приёмника | неприменимо | от 0 до 10 мкс с разрешением 2,5 нс |
| Настройки цифрового фильтра | Стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров | 6 фильтров |
| Расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров | ||
| Детектирование | полная волна, положительная и отрицательная полуволна, радиочастота | |
| Отсечка | 0 от 0 % до 80 % высоты экрана с визуальным оповещением | |
| Измерение амплитуды | 0% от 0 % до 110 % высоты экрана с разрешением 0,25 % | |
| Частота измерений | Равна ЧЗИ во всех режимах | |
| Калибровка | ||
| Автокалибровка | Скорость, смещение нуля | Скорость, смещение нуля, чувствительность |
| Прямой луч (первый донный эхо-сигнал или эхо-эхо) | Путь ультразвука или глубина (смещение нуля) | |
| Наклонный луч (УЗ-путь или глубина) | ||
| Режимы контроля | Импульс-эхо, раздельно-совмещённый, теневой | Импульс-эхо |
| Единицы измерения | миллиметры, дюймы или микросекунды | |
| Диапазон | 3,33 мм - 26,806 мм на 5900 m/s | 61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s |
| Скорость звука | 635 - 15, 240 м/сек | |
| Смещение нуля | от 0 до 750 мкс | неприменимо |
| Задержка отображения | –59 мм - 25,400 мм | от 0 до макс. диапазона |
| Угол ввода луча | от 0° до 85° с шагом 0,1° | 61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от –80° до +80° |
| Стробы | ||
| Измерительные стробы | Два полностью независимых строба для измерения амплитуды и времени пролёта | |
| Режим измерений | УЗ-путь | УЗ-путь, глубина |
| Интерфейсный строб | По желанию, с функцией отслеживания строба 1 и строба 2 | неприменимо |
| Начало строба | Настраивается на всём отображаемом диапазон е | |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона | |
| Высота строба | Настраивается на уровне от 2% до 95% от высоты экрана | |
| Сигнализации | Положительная и отрицательная логика срабатывания | Положительная и отрицательная логика срабатывания (для выбранного закона фокусировки) |
| Минимальная глубина | Минимальная глубина (для выбранного закона фокусировки) | |
| Опорные маркеры | Два опорных маркера для А-сканов | Два опорных маркера для А-сканов; четыре опорных маркера для изображений |
| Измерения | ||
| Отображение показаний | Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) | |
| Строб 1 | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда | |
| Строб 2 | То же, что и для строба 1 | |
| Интерфейсный строб (по желанию) | Толщина | неприменимо |
| Эхо-эхо | Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ | Стандартная |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D)AWS D1.1/D1.5, значение отсечки | |
| DAC/ВРЧ | Стандартная | |
| Точки DAC | До 50 точек, динамический диапазон 110 дБ | До 20 точек, динамический 40 дБ |
| Специальные режимы DAC | DAC 20 % - 80 % , пользовательская кривая DAC (до 6 кривых) | неприменимо |
| Таблица ВРЧ | До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ | До 20 точек, динамический 40 дБ |
| Коррекция криволинейной поверхности | Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра | |
Поставляется три варианта конфигурации прибора для решения большинства задач УЗК:
| EPOCH 1000 | EPOCH 1000iR | EPOCH 1000i |
| УЗК с расширенным набором функций | УЗК нового поколения + Поддержка ФР | УЗК нового поколения + встроенная функция фазированных решёток |
| EPOCH 1000 - это ультразвуковой дефектоскоп с расширенным набором | EPOCH 1000iR обладает теми же возможностями, что и EPOCH 1000, а также позволяет модернизировать прибор, удалённо активировав опцию фазированных решёток | EPOCH 1000i В дополнение ко всем основным функциям стандартного прибора EPOCH 1000 к этому прибору добавлена поддержка фазированных решёток |
| функций УЗК и возможностью модификации в условиях авторизованного сервисного центра Olympus для поддержки ФР |
При калибровке усиления и смещения нуля в режиме фазированных решёток EPOCH 1000i использует одноэтапные процедуры для калибровки всех законов фокусировки. Эти автоматические процедуры калибровки позволяют получить изображение максимальной амплитуды или измерения времени пролёта/расстояния от единичного отражателя по всем углам (законы фокусировки). Прибор затем использует полученную амплитуду или данные по времени пролёта/расстояния, чтобы отрегулировать усиление и смещение нуля для каждого закона фокусировки, так, что калиброванные измерения получаются для каждого А-скана.
EPOCH 1000i в режиме фазированных решёток включает стандартную функцию одновременного отображения А-сканов, получаемых на разных углах. Эта функция позволяет оператору задавать любые три угла или закона фокусировки в качестве "видимых". А-сканы каждого их трёх указанных углов накладываются один на другой. Таким образом, оператор видит все три А-скана одновременно. Каждый А-скан окрашен в свой цвет для удобства использования. Эта функция предназначена для использования с традиционными методиками измерения дефектов на 45, 60 и 70 градусах.
Прибор EPOCH 1000i поступает с калькулятором AWS D1.1/ D1.5 рейтинга сварных швов. При использовании вместе со специальным датчиком AWS на фазированной решётке данное программное обеспечение позволяет использовать возможности визуализации прибора для обнаружения дефектов и определять его размеры на 45°, 60° и 70° с помощью стандартных приёмов УЗК. Рейтинг D доступен для просмотра на экране для любого А-скана (закона фокусировки).
Характеристики фазированной решётки прибора EPOCH 1000i:
| Законы фокусировки | 61 |
| Максимальное количество элементов | 64 элемента |
| Фильтрация видео | Выкл., Низкая, Высокая |
| Режимы отображения | А-скан, S-скан, линейный скан, С-скан, А-скан+изображение |
| Частота обновления изображения | 60 Гц для всех А-сканов; 20 Гц для всех изображений |
EPOCH 1000i использует новую серию датчиков с фазированной решёткой, максимально соответствующих потребностям по контролю критических объектов. Среди этих датчиков имеются специальные датчики для контроля согласно определённым нормам, стандартные датчики для контроля сварных швов, а также датчики с фазированными решётками со съёмной или встроенной призмой. Поддерживается большинство стандартных датчиков с фазированной решёткой с количеством элементов до 64.
Датчики приведены в таблице:
| Описание датчика | Номер изделия | Предназначение/Соответствие нормам | Частота (МГц) | Количество элементов | Шаг элементов | Активная апертура(мм) | Пассивная апертура(мм) | Размеры в мм (Д х Ш х В) |
| 2.25L8-A10P | U8330663 | Общее применение | 2.25 | 8 | 1.2 | 9.6x10 | 10 | 22.5x15.6x20 |
| 5L16-A10P | U8330661 | 5.0 | 16 | 0.6 | 9.6x10 | 10 | 22.5x15.6x20 | |
| 10L16-A10P | U8330662 | 10 | 16 | 0.6 | 9.6x10 | 10 | 22.5x15.6x20 | |
| 2.25L16-AWS1 | U8330660 | AWS D1.1/D1.5 | 2.25 | 16 | 1.0 | 16x16 | 16 | 37.6x25.4x17.8 |
| 2L8-DGS1 | U8330598 | Цельная призма/АРД | 2.0 | 8 | 1.0 | 8x9 | 9 | 27.3x16.8x22.3 |
| 4L16-DGS1 | U8330597 | 4.0 | 16 | 0.5 | 8x9 | 9 | 27.3x16.8x22.3 | |
| 5L64-A12 | U8330593 | Общее применение | 5.0 | 64 | 0.6 | 38.4x10** | 10 | 22.5x44.6x20 |
Усовершенствованный ультразвуковой дефектоскоп с поддержкой фазированных решеток EPOCH 1000:
Подпишитесь на наш канал YouTube
Базовая комплектация
- Цифровой ультразвуковой дефектоскоп EPOCH 1000;
- кодировщик со стандартным колесом;
- набор кронштейнов;
- универсальный гаечный ключ для подсоединения кронштейнов;
- кейс для транспортировки.
Серия EPOCH 1000 может использоваться с различными дополнительными комплектующими, что позволяет достичь полной функциональности имеющихся характеристик:
- EPXT-C-VGA-6 (U8779019): Кабель VGA;
- EP4P/C-USB-6 (U8840084): Кабель USB-клиент;
- EP1000-C-RS232-6 (U8779197): Кабель RS232;
- EP1000-C-26OUT-6 (U8779018): Кабель входа/выхода (выходы сигнализации);
- EP1000-C-9OUT-6 (U8779017): Кабель входа/выхода (аналоговый выход);
- EP4/CH (U8140055): Нагрудный ремень;
- EPXT-EC-X: Внешнее зарядное устройство;
- EPXT-BAT-L (U8760021): Запасная батарея (литий-ионная);
- EP1000-TC-S (U8764078): Малый кейс для транспортировки;
- EP1000-TC-L (U864079): Большой кейс для транспортировки.
Дополнительные материалы:
