Ультразвуковой дефектоскоп УСД-20

Ультразвуковой дефектоскоп УСД-20

Портативный ультразвуковой дефектоскоп УСД-20 предназначен для проведения контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Прибор прост в настройке и эксплуатации, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами, в том числе для работы при ярком солнечном свете, и всеми основными функциями современного дефектоскопа.

В специальной версии дефектоскопа УСД-20 доступен также режим полнофункционального толщиномера со всеми функциями профессионального толщиномера с А-сканом.

Отличительные особенности ультразвукового дефектоскопа УСД-20:

  • Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
  • Новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов
  • Удобный чехол для работы в полевых условиях со специальным креплением на руке
  • База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой
  • Встроенный USB-C интерфейс
  • Две независимые зоны контроля
  • Встроенная коррекция V-образности для оригинальных толщиномерных датчиков
  • Функция ВРЧ
  • Большая память настроек и результатов контроля

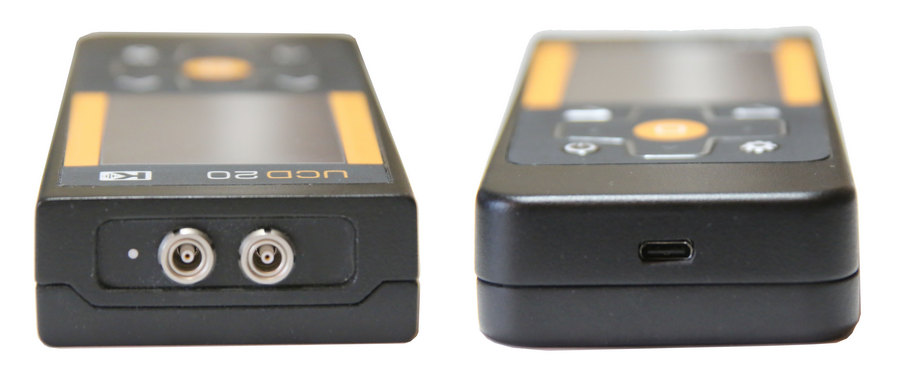

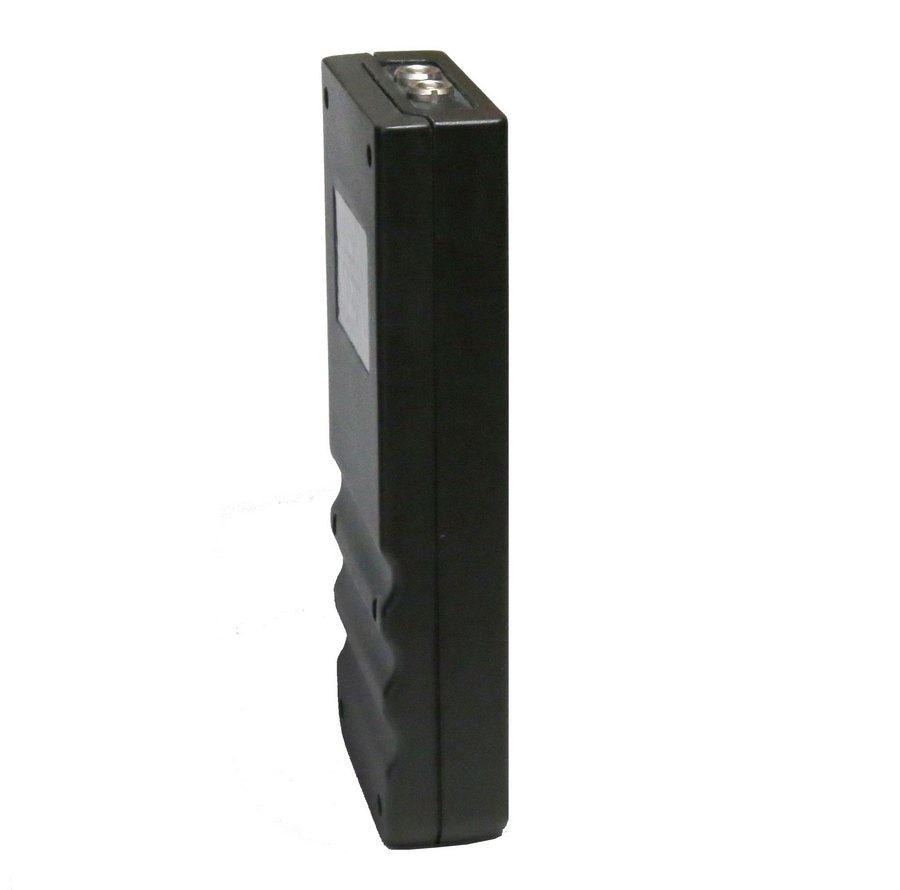

Ультразвуковой дефектоскоп УСД-20 вид сверху и снизу Ультразвуковой дефектоскоп УСД-20 вид сбоку

Технические характеристики ультразвукового дефектоскопа УСД-20:

Параметр Значение
Развертка мин.: 0 — 2,38 мкс (0-7мм)
макс.: 0 — 170 мкс (0-506мм, сталь)
Диапазон скоростей 1000 — 9999 м/с
Задержка от 0 до 167 мкс
Максимальная длина контролируемого материала (сталь) до 506 мм (эхо-режим), 1012 мм (теневой режим)
Задержка в призме 0 — 100 мкс с точностью 0,01 мкс
Зондирующий импульс радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ 400 Гц
Усилитель широкополосный 0.5-20 МГц (-6 дБ)
Согласование с ПЭП сторонних производителей нет
Диапазон регулировки усиления 92 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ) линейная с диапазоном до 20 дБ
Кривая Амплитуда-Расстояние (АРК) нет
Детектирование полное, радиосигнал (во всем диапазоне развертки)
Отображение сигналов на экране (визуализация) А-скан
Дополнительная клавиша +dB нет
Автоматическая калибровка задержки в призме нет
Автоматическая калибровка диапазона контроля при заданной толщине шва нет
Автоматическая калибровка скорости УЗК нет
Отсечка компенсированная, 0 — 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон
Функция АРД нет
Цифровая фильтрация сигнала нет
Аналоговая фильтрация сигнала нет
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Сравнение с сохраненным эталонным сигналом нет
Поддержка стандарта контроля сварных швов AWS D1.1 нет
Обработка изображения на экране после «заморозки» экрана Статичная картинка
Дисплей Цветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности есть
Язык меню русский, английский
Память 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом
Интерфейс USB-С
Разъемы преобразователей 2 х Lemo 00
Аккумулятор встроенный, 3,7 В / 3,5 А/ч
Время работы до 20 часов
Внешнее питание блок питания 220 В AC
Напряжение питания 5В / 2,5А DC
Диапазон рабочих температур от -25°C до +55°C
Размер (В x Ш x Д) 155 мм x 65 мм x 28 мм
Масса 0,24 кг с аккумулятором

Дополнительные материалы:
