Ультразвуковой дефектоскоп УД3-71

Ультразвуковой дефектоскоп УД3-71

Ультразвуковой дефектоскоп УД3-71 предназначен для поиска дефектов в сварных, паяных, болтовых, клёпаных соединениях, а также в сырье, полуфабрикатах и готовых изделиях. Диапазон измерений глубины залегания дефектов по стали: от 0,5 до 6 000 мм. Прибор УД3-71 измеряет толщины изделий, глубины и координаты залегания дефектов, отношения амплитуд сигналов, отраженных от дефектов, измеряет эквивалентные размеров дефектов, оценивает скорость распространения ультразвуковых колебаний в материалах.

Дефектоскоп УД3-71 сохраняет работоспособность при контроле материалов и изделий со скоростями распространения УЗК в диапазоне от 1 000 м/с до 15 000 м/с. Шероховатость поверхности контролируемого изделия в зоне акустического контакта с преобразователем Rz не более 320 мкм.

Ультразвуковой дефектоскоп УД3-71 отображает двухполупериодный сигнал, положительную, отрицательную полуволны и радиосигнал, записывает А- и Б-Скан, АРД диаграммы, калибрует ПЭП при помощи встроенных программ калибровки. Прибор оснащён двумя независимыми стробами с автоматической световой и трехуровневой звуковой сигнализацией дефекта в каждом из них. Режим «Стоп кадр» помогает при изучении и документировании А-скана изображения. А режим «Пик» при поиске мелких дефектов в условиях нестабильного акустического контакта. Временная регулировка чувствительности помогает выравнивать эхо-сигналы по амплитуде, например, для компенсации затухания ультразвука в объекте контроля. Автоматическое регулирование усиления поддерживает необходимые уровни сигнала в процессе сканирования.

Преимущества ультразвукового дефектоскопа УД3-71:

  • минимальные габариты прибора - не более 200x100x110 мм (обеспечивают высокую эргономичность прибора и простоту в эксплуатации);
  • дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 45 0С;
  • дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 30 до плюс 45 0С (низко температурное исполнение);
  • степень защиты корпуса дефектоскопа от проникновения твердых тел и воды соответствует IР65, также дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
  • легкосъемная аккумуляторная батарея;
  • Ультразвуковой дефектоскоп общего назначения УД3-71 в чехле комплектуется защитным чехлом.

Кроме того, прибор оснащен двумя независимыми измерительными стробами с системой сигнализации дефектов (звуковая и световая) по каждому из стробов, при этом каждый строб имеет:

  • три уровня срабатывания: «браковочный»; «контрольный»; «поисковый»; обозначенные на экране дефектоскопа красным, синим и зеленым цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов (применение трехуровневых стробов дает возможность проводить оценку опасности найденных дефектов);
  • уровень срабатывания звуковой сигнализации настраивается оператором по конкретному стробу;
  • режим (по превышению или по не превышению установленного уровня) настраиваются оператором для каждого из стробов независимо.

При использовании трехуровневых стробов есть возможность производить протоколирование эхо-сигналов на разных уровнях относительно браковочного. Это позволит записывать эхо-сигналы от развивающихся дефектов и производить мониторинг дефектов в программе просмотра результатов контроля, что является необходимым для проведения УЗК объектов АЭ. Трехуровневые стробы, а также удобная и мобильная звуковая и световая система сигнализации дефекта дают возможность быстро и качественно оценивать размеры найденной несплошности.

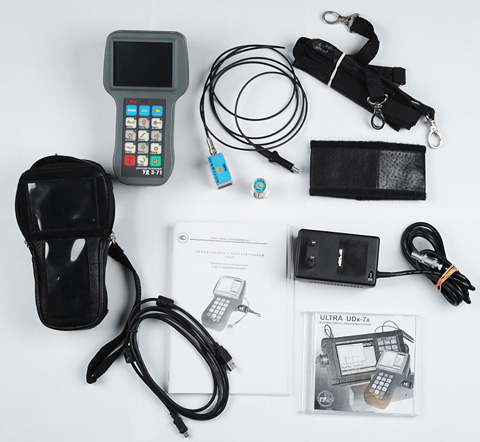

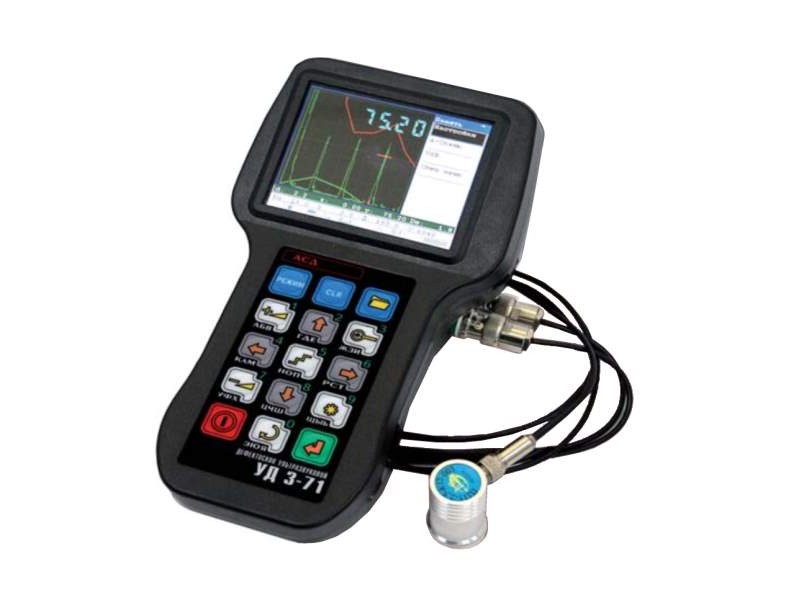

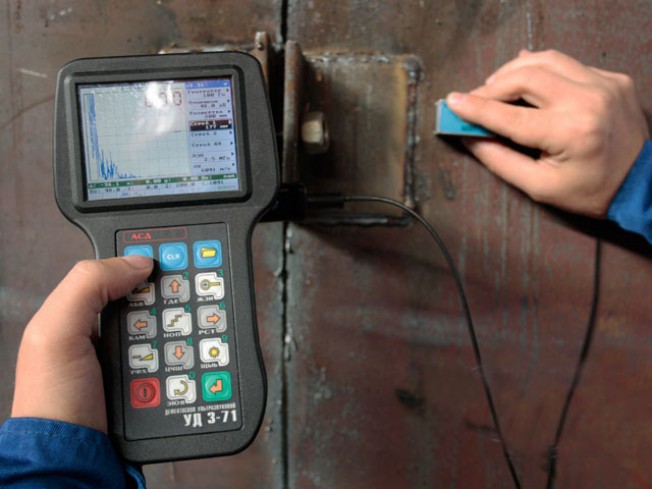

Ультразвуковой дефектоскоп УД3-71 с преобразователем Ультразвуковой дефектоскоп УД3-71 комплект Ультразвуковой дефектоскоп УД3-71 в работе

Прибор внесен в Госреестр средств измерений РФ (№ 33810-07). Производство – Россия. Срок гарантии – 12 месяцев.

Технические характеристики ультразвукового дефектоскопа УД3-71:

Параметр Значение
Диапазон частота генератора от 0,4 до 15 МГц
Диапазон частот зондирующего импульса ЗИ от 30 до 1000 Гц с дискретностью 1; 10; 100 Гц
Амплитуда зондирующего импульса генератора 20; 200 В
Диапазон изменения коэффициента усиления приемного тракта от 0 до 100 дБ с дискретностью установки 0,1; 0,5; 1,0; 10,0 дБ
Диапазон измерения глубины и координат залегания дефекта (по стали) от 1,0 до 6000 мм
Диапазон измеряемой толщины изделий от 0,5 до 6000 мм
Диапазон измерения эквивалентного диаметра/площади от 1 до 20 мм/ от 0,8 до 314,0 мм2
Диапазон установки угла ввода УЗК от 0 до 90 град. с дискретностью установки 0,1; 1,0; 10,0 град.
Диапазон установки скорости распространения УЗК от 1000 до 15000 м/с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 м/с
Максимальная задержка развертки изображения 12000 мм с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 мм
Задержка (в призме) от 0 до 100 µs
Рабочие режимы А-скан, Б-скан
Детектирование сигнала радиосигнал (RF), двухполуперидный сигнал, положительная и отрицательная полу волна
Отсечка шумов от 0 до 80 % с дискретностью установки 1; 10 %
Стробы два независимых трехуровневых строба ("поисковый", "контрольный" и "браковочный");
два дополнительных специальных строба
Режимы измерения пик, фронт
Дискретность измерения 0,00039 дюйм
0,1 мм
Сигнализация дефекта звуковая, световая, визуальная
Количество настроек 100
Языки и единицы русский, английский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ
Связь с ПК mini USB порт
Батарея аккумуляторная батарея 12В
Время работы от батареи не менее 8 часов
Питание от сети переменного тока переменный ток однофазная сеть, от187 до 242 вольт, частотой 50 Гц.
Экран цветной TFT
Размер экрана 2,76 х 1,97 дюйм
70 х 50 мм
Габаритные размеры 7,87 х 3,94 х 4,33 дюйм
200 х 100 х 110 мм
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП кабелей и футляра) не более 0,8 кг
Рабочая температура от +14 до +113 ºF
от -10 до +45 ºC
Рабочая температура (низко температурное исполнение прибора) от -22 до +113 ºF
от -30 до +45 ºC
Защита от воздействия окружающей среды IP 65 по ГОСТ 14254

Комплект поставки дефектоскопа - по согласованию с Заказчиком.

Дополнительные материалы:

Купить ультразвуковой дефектоскоп УД3-71 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Услуги по импедансному контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп УД3-71 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
