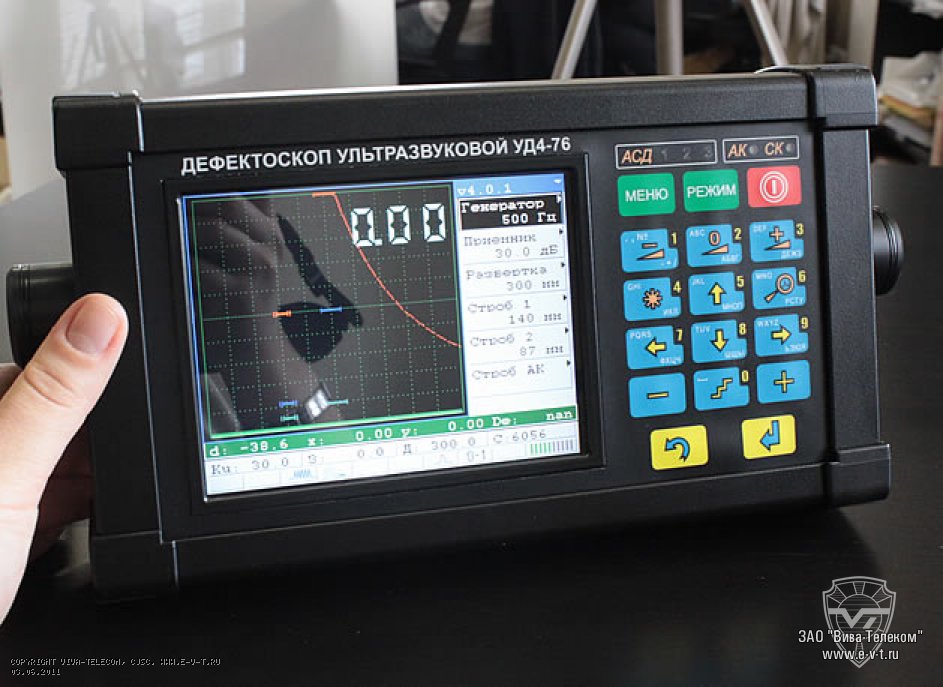

Ультразвуковой дефектоскоп УД4-76
Ультразвуковой дефектоскоп УД4-76 предназначен для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Прибор УД4-76 адаптирован и полностью соответствует требованиям нормативной документации, действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.
Преимущества ультразвукового дефектоскопа УД4-76:
- специальные режимы работы, реализованные на базе программного пакета прибора и адаптированные под задачи заказчика (среди них: режим «Пик», режим «Разметка развертки», автоматические алгоритмы калибровки ПЭП, Режимы автоматического построения АРД-диаграмм и ВРЧ-кривых, сохранение данных в виде радиочастотного Б-скана, построение «карты коррозий» и «карты толщин» и т.д.);
- эргономичность дефектоскопа при работе на объекте (большой TFT-дисплей, малый вес прибора, удобное меню, наличие автоматической звуковой и световой сигнализации дефектов по трем уровням: поисковый, контрольный, браковочный);

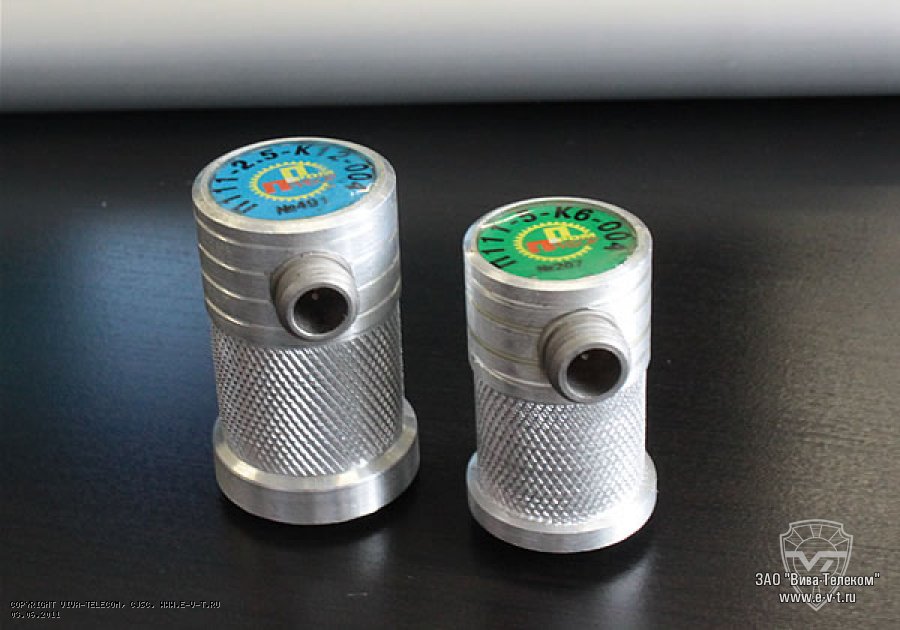

- индивидуальный комплект поставки, в который входит набор ультразвуковых датчиков, адаптированных под контроль конкретной номенклатуры сварных соединений и других объектов УЗ контроля.
Прибор выпускается в версиях «Базовая версия» (используется в различных отраслях), «Вагонная версия» (колесные пары вагонов), «Вагонная версия» (кольца буксового узла), «Локомотивная версия», «Путевые машины» (колесные пары) и «Комплектация фарфор» (дефектоскопия опорно-стержневых изоляторов). Дефектоскоп внесен в Реестре средств измерений РЖД и РФ.
«Базовая версия»:
Данная версия дефектоскопа подходит для лабораторий неразрушающего контроля (ЛНК) аттестованных в соответствии с ПБ 03-372-00 и др. Базовую версию дефектоскопа возможно доукомплектовать различными преобразователями, образцами в зависимости от области аттестации ЛНК или по требованию Заказчика.
«Вагонная версия» (колесные пары вагонов):
Контроль железнодорожных деталей и узлов вагонов (детали и узлы колесной пары, ось колесной пары, диск колеса, колесо и бандаж). Данная комплектация дефектоскопа включает в себя спец меню, сканирующее устройство УСКм для контроля колес и комплект специализированных преобразователей, все это позволяет выявлять:
- дефекты наплавленного или упрочненного слоя гребня колеса;
- дефектов типа усталостные поперечные трещины в ободе;
- усталостные трещины развивающиеся перпендикулярно поверхности катания колеса;
- дефекты поверхности катания колеса колесной пары;
- крупная или неоднородная структура металла оси колесной пары;
- трещины в подступичной части оси колесной пары;
- поперечные и наклонные трещины на средней части оси;
- трещины на шейках и предподступичных частях;
- трещины в галтелях шеек и предподступичных частей.
«Вагонная версия» (кольца буксового узла):
Контроль железнодорожных деталей и узлов вагонов (внутренние, наружное и упорное кольца подшипников буксового узла колесной пары железнодорожных вагонов). Данная комплектация дефектоскопа включает в себя спец меню и комплект специализированных преобразователей, все это позволяет выявлять:
- трещины в упорных кольцах подшипников;
- трещины во внутренних колесах подшипников качения;
- трещины в наружных кольцах подшипников качения.
«Локомотивная версия»:
Контроль деталей и узлов локомотивов и моторвагонного подвижного состава (бандажей и ободьев колес локомотива, ось колесной пары, контроль зубьев шестерни зубчатого колеса). Данная комплектация дефектоскопа включает в себя спец меню сканер УСБ-1 для контроля бандажей и ободьев колес локомотива и комплект специализированных преобразователей, все это позволяет выявлять:
- дефекты гребня колеса бандажей и ободьев колес;
- дефектов типа усталостные поперечные трещины в ободе;
- усталостные трещины развивающиеся перпендикулярно поверхности катания колеса;
- дефекты поверхности катания колеса колесной пары;
- крупная или неоднородная структура металла оси колесной пары;
- трещины в подступичной части оси колесной пары;
- поперечные и наклонные трещины на средней части оси;
- трещины на шейках и предподступичных частях;
- трещины в галтелях шеек и предподступичных частей;
- дефекты зубьев шестерни зубчатого колеса.
Версия «Путевые машины»:
Контроль деталей и узлов путевых машин подвижного состава (колес, осей, зубьев шестерни зубчатого колеса). Данная комплектация дефектоскопа включает в себя спец меню сканер УСБ-1 для контроля колес (бандажей) путевых машин и комплект специализированных преобразователей, все это позволяет выявлять:
- дефекты гребня колеса;
- дефектов типа усталостные поперечные трещины в ободе колеса;
- усталостные трещины развивающиеся перпендикулярно поверхности катания колеса;
- дефекты поверхности катания колеса колесной пары;
- крупная или неоднородная структура металла оси колесной пары;
- трещины в подступичной части оси колесной пары;
- поперечные и наклонные трещины на средней части оси;
- трещины на шейках и предподступичных частях;
- трещины в галтелях шеек и предподступичных частей;
- дефекты зубьев шестерни зубчатого колеса.
Версия «Фарфор»:
Контроль фарфоровых опорно-стержневых изоляторов различных типов. Данная комплектация дефектоскопа включает в себя спец меню и комплект специализированных преобразователей, все это позволяет выявлять дефекты типа:
- зона открытой микроскопической пористости (ОМИП) в «опасных» сечениях изолятора (ВОС и НОС);
- зона обжиговой макроскопической пористости (ОМАП) в ВОС и НОС;
- сосредоточенные дефекты (трещины, полости, включения) в ВОС и НОС, а также в верхней и нижней заделках (ВЗ, НЗ).
Прибор внесен в Госреестр средств измерений РФ (№ 32724-06). Производство – Россия. Срок гарантии – 12 месяцев.
Технические характеристики ультразвукового дефектоскопа УД4-76:
| Параметр | Значение |
| Диапазон измеряемой толщины изделий | от 0,5 до 6000 мм |
| Диапазон измерения глубины и координат залегания дефекта (по стали) | от 1,0 до 6000 мм |
| Диапазон установки скорости распространения УЗК | от 1000 до 15000 м/с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 м/с |
| Максимальная задержка развертки изображения | 12000 мм с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 мм |
| Диапазон установки угла ввода УЗК | от 0 до 90 град. с дискретностью установки 0,1; 1,0; 10,0 град. |
| Задержка (в призме) | от 0 до 100 µs |
| Частота генератора | от 0,4 до 15 МГц |
| Частота ЗИ | от 30 до 1000 Гц с дискретностью 1; 10; 100 Гц |
| Рабочие режимы | А-скан, Б-скан |
| Диапазон изменения коэффициента усиления приемного тракта | от 0 до 100 дБ с дискретностью установки 0,1; 0,5; 1,0; 10,0 дБ |
| Амплитуда зондирующего импульса генератора | 20; 200 В |
| Диапазон измерения эквивалентного диаметра/площади | от 1 до 20 мм/ от 0,8 до 314,0 мм2 |
| Детектирование сигнала | радиосигнал (RF), двухполупериодный сигнал, положительная и отрицательная волна |
| Отсечка шумов | от 0 до 80 % с дискретностью установки 1; 10 % |
| Стробы | два независимых трехуровневых строба ("поисковый", "контрольный" и "браковочный"); два дополнительных специальных строба |
| Режимы измерения | пик, фронт |
| Дискретность измерения | 0,00039 дюйм 0,1 мм |
| Сигнализация дефекта | звуковая, световая, визуальная |
| Количество настроек | 100 |
| Языки и единицы | русский, английский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ |
| Связь с ПК | USB порт |
| Батарея | аккумуляторная батарея 12В |
| Время работы от батареи | не менее 8 часов |
| Питание от сети переменного тока | переменный ток однофазная сеть, от187 до 242 вольт, частотой 50 Гц. |
| Экран | цветной TFT |
| Размер экрана | 4,65 х 3,46 дюйм 118 х 88 мм |
| Разрешение экрана | 320 х 240 пиксель |
| Размер А-скана, W x H | 320 х 200 пиксель |
| Габаритные размеры | 9,72 х 5,79 х 3,15 дюйм 247 х 147 х 80 мм |
| Масса дефектоскопа с аккумуляторной (без комплекта ПЭП кабелей и футляра) | не более 3,5 кг |
| Рабочая температура | от +14 до +113 ºF от -10 до +45 ºC |
| Защита от воздействия окружающей среды | IP 65 по ГОСТ 14254 |

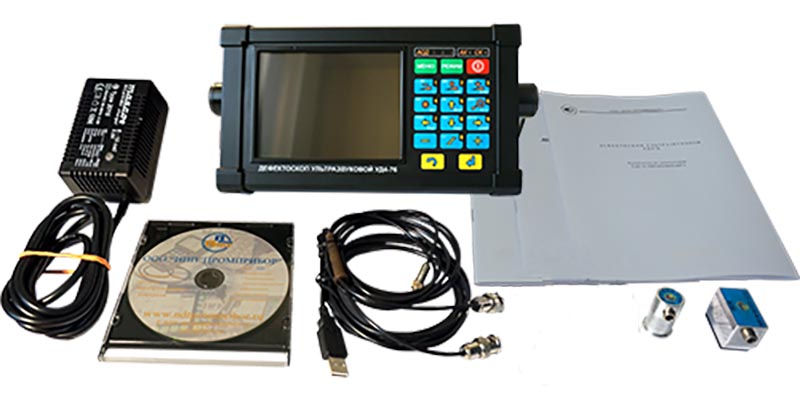

Комплект поставки дефектоскопа - по согласованию с Заказчиком.
