Ультразвуковой толщиномер УТ907
Ультразвуковой толщиномер УТ907 предназначен для определения остаточной толщины стенок труб, баков цистерн и других объектов с целью выявления мест коррозии и механической эрозии металла. Также прибор может использоваться для измерения толщины стенки изделий из керамики и пластмасс. Диапазон измерения толщины по сталям от 0,5 до 500 мм.

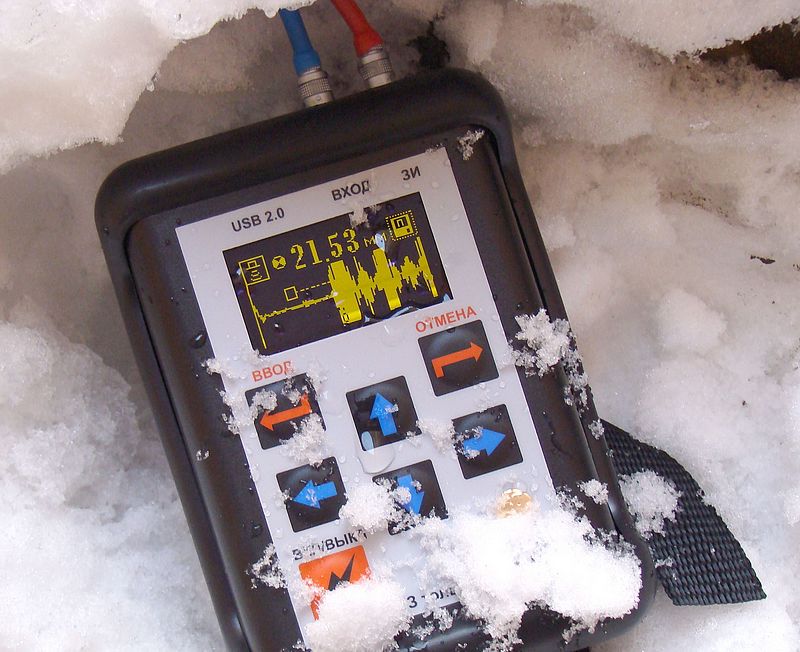

Толщиномер УТ907 сделан в России и готов к работе, как в лабораторных условиях, так и на объектах подверженных агрессивным воздействиям окружающей среды при температуре от -30 до +45°C (при эксплуатации прибора в теплозащитном чехле). УТ907 внесен в Госреестр средств измерения РФ (описание типа средства измерения), республики Казахстан, а так же в ведомственный реестр ОАО «Газпром»
Вся графическая информация отображается на матричном OLED дисплее. Дисплей толщиномера УТ907 имеет малое время реакции и создает контрастное изображение с углом обзора до 90 градусов. На экран толщиномера УТ-907 выводятся высокочастотные ультразвуковые эхосигналы (А-скан), что позволяет оператору оценить качество акустического контакта и проводить корректные измерения остаточной толщины стенки. Также в УТ907 реализован режим сканирования (В-скан), который дает возможность определения размеров местных утонений стенки изделия или размеров расслоений.
Толщиномер ультразвуковой УТ 907 содержит микропроцессор и энергонезависимую память для хранения результатов измерения и данных настройки. Прибор снабжен USB каналом вывода данных, через который результаты измерений передаются в персональный компьютер. Дальнейшая обработка данных контроля и формирование текстовых документов производится с помощью программ, поставляемых в комплекте с прибором.
Генератор зондирующих импульсов и приемник УТ 907 поддерживают работу с любыми согласованными ультразвуковыми преобразователями с частотой от 0,6 до 16 МГц, в том числе с преобразователями зарубежного производства фирм Krautkramer, Panametrics, Sonatest и других. Каждый преобразователь, поставляемый в комплекте с УТ907, содержит встроенную микросхему памяти, в которую записан тип, номер и его характеристики. Считывание данных преобразователя происходит при соединении контактов интерфейса. На их основе производится автоматическая настройка генератора зондирующих импульсов и приемника. Дополнительно информация о преобразователе сохраняется в файлы настройки и в файлы Результатов контроля. При работе с толщиномером необходимо использование контактной смазки (геля).
 |
 |
 |
 |
 |
 |
Особенности и преимущества толщиномера УТ 907
- Наличие А-скана. Изображение А-скана в реальном времени позволяет исключить типичные ошибки оператора при обнаружении донных эхо-сигналов и эхо-сигналов от несплошностей.
- Наличие B-скана. Формирование B-скана обеспечивает определение профиля изделия, выявление локальных утонений, расслоений, мест коррозии.
- Наличие функции ВРЧ. Данная функция обеспечивает выравнивание амплитуд донных эхо-сигналов при прозвучивании изделий различной толщины.
- Автоматическая настройка электро-акустического тракта. Каждый преобразователь, поставляемый в комплекте с толщиномером, содержит встроенную микросхему памяти, в которую записан тип ,номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора.
- Файловая система в толщиномере предназначена для сохранения настроек и результатов контроля, сохраняются А- и B-сканы, а также численные значения толщины изделия.
- Программное обеспечение позволяет создавать заключения по результатам толщинометрии автоматически. Файлы результатов контроля передаются из УТ907 на ПК в формате MS Word.
- Наличие сервисных устройств: энергонезависимая память для хранения файлов (до 1000), однопроводный интерфейс для считывания параметров ультразвуковых преобразователей, часы и календарь, монитор контроля состояния аккумуляторов, USB-порт.
Технические характеристики, заявленные производителем ультразвукового толщиномера УТ 907 приведены в таблице
| Параметр | Характеристика |
| Диапазон измерений толщины по стали | 0,6 - 500 мм |
| Дискретность измерений | 0,01 мм |
| Погрешность измерений | ±(0,05 + 0, 003*H) мм, Н – толщина изделия |
| Отображение ультразвуковых сигналов | А-скан, В-скан |
| Длительности развертки (А-скана) | 4 - 180 мкс. |
| Диапазоны частот | 0,6 - 12 МГц |
| Диапазон регулировки чувствительности | 80 дБ |
| Временная регулировка чувствительности | 16 типовых графиков |
| Индикатор прибора | дисплей на органических светодиодах OLED 128*64 точек |
| Связь с компьютером | USB |
| Питание | от встроенного аккумулятора (2 аккумулятора NiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB |
| Габаритные размеры | 105x75x27 мм3 |
| Вес с аккумуляторами | 200 г |
| Диапазон рабочих температур | -10°..+45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С |
| Гарантия | 3 года |

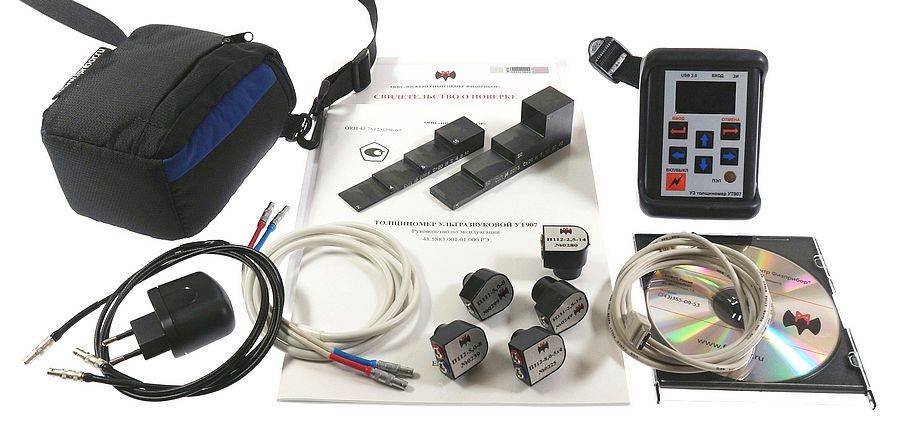

Комплекты поставки ультразвукового толщиномера УТ 907 приведены в таблице
| Комплект поставки | Стандарт | Профессионал |
| Толщиномер ультразвуковой УТ907 | 1 шт. | 1 шт. |
| Ультразвуковые преобразователи | ||
| П112-2,5-14 | 1 шт. | 1 шт. |
| П112-5,0-8 | 1 шт. | 1 шт. |
| П112-8,0-5*4 | - | 1 шт. |
| П111-2,5-К14 | - | 1 шт. |
| П111-5,0-К8 | - | 1 шт. |
| Стандартные образцы для настройки толщиномера | ||
| СОП ступеньки 2, 4, 8, 16 мм, материал Ст20. | нет | 1 шт. |
| СОП ступеньки 5, 10, 20, 40 мм, материал Ст20 | нет | 1 шт. |
| Аккумуляторы NiMH 2500 мА/ч, тип АА | 2 шт. | 2 шт. |
| Сетевой источник питания 5В, 1А (разъем USB тип A) | 1 шт. | 1 шт. |
| Кабель USB (разъемы A, miniB) | 1 шт. | 1 шт. |
| Кабель для подключения совмещенных ПЭП 2Lemo.00-1Lemo.00-1300 | 1 шт. | 1 шт. |
| Кабель для подключения РС ПЭП 2Lemo.00-2Lemo.00-1300 | 1 шт. | 1 шт. |
| Чехол | 1 шт. | 1 шт. |
| Сумка | 1 шт. | 1 шт. |
| Техническая документация: руководство по эксплуатации, паспорт, CD с программным обеспечением | 1 комплект | 1 комплект |
*Примечание. УТ907 толщиномер может быть укомплектован преобразователями и образцами по спецификации заказчика.
