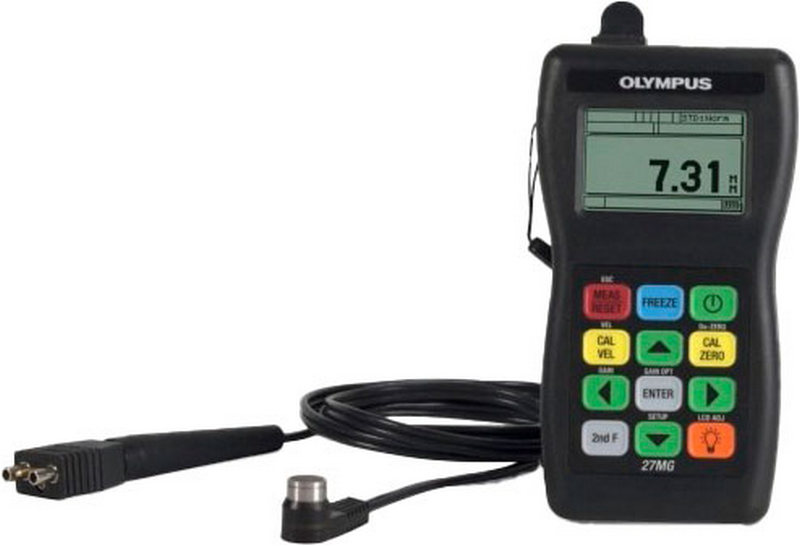

Ультразвуковой толщиномер 27MG
 |
Ультразвуковой толщиномер 27MG - прибор производства компании Olympus NDT, пришедший на смену модели 26MG. Он предназначен для точных измерений толщин основного материала газо- и нефтепроводных труб, резервуаров, баков для хранения и транспортировки нефтепродуктов и других химических веществ, каких-либо конструкций, подверженных коррозии. |
Пройти обучение по ультразвуковой толщинометрии можно в нашем аттестационном центре.
Особенности прибора:
- эргономичный корпус, удобно держать в руках;
- малый вес (340 грамм);
- большой легко читаемый экран с подсветкой;
- простая понятная клавиатура с цветовой кодировкой режимов и настроек;
- диапазон толщины от 0,50 до 635 мм, в зависимости от материала, преобразователя, состояния поверхности, температуры.
Стандартные функции толщиномера:
- автоматическое распознавание преобразователя;
- автоматическая компенсация нуля;
- настройка усиления при измерении материалов с высокой степенью затухания ультразвука;
- дифференциальный режим;
- настройки высокого/низкого порога сигнализации;
- режим «Мин/Макс» для вызова минимального или максимального значения толщины;
Полные технические характеристики ультразвукового толщиномера 27MG приведены в таблице:
| Измерения | |
| Режим измерения с использованием разделительно-совмещенного преобразователя | Временной интервал от прецизионной задержки до первого эхо-сигнала |
| Диапазон толщины | от 0,50 до 635 мм, в зависимости от материала, преобразователя, состояния поверхности, температуры |
| Скорость распространения звука в материале | От 0,508 до 18,699 мм/мкс |
| Разрешающая способность (выбираемая) | Низкая: 0,1 мм; Стандартная: 0,01 мм |
| Диапазон частот преобразователя | Стандартный: от 2,25 до 10 Мгц (-3дБ) |
| Общие | |
| Диапазон рабочих температур | от -10℃ до 50℃ |
| Клавиатура | Герметичная, с цветовой кодировкой; тактильная и щвуковая обратная связь |
| Корпус | Ударопрочный водонепроницаемый; с герметично уплотненными разъемами. Соответствует стандарту IP65. |
| Размер (Ш х В х Г) | 84,0 х 152,4 х 39,6 мм |
| Вес | 340 г. |
| Источники питания | 3 щелочные батареи типоразмера АА |
| Продолжительность работы батареи | 150 часов в обычных условиях, 30 часов с постоянной подсветкой экрана |
| Работа во взрывоопасной атмосфере | Безопасная работа по Классу I, Раздел 2, Группа D стандарт NFPA 70 (Национальная ассоциация противопожарной защиты США), Статья 500, протестирован MIL-STD-810F Метод 511.4 Процедура I |
| Соответствие стандартам | Отвечает требования EN15317 |
| Режим сигнализации | Программируемые пороги (низкий и высокий) сигнализации с визуальным и звуковым индикатором |
| Дисплей | |
| Режим Сохр./Сброс | Отображение на экране последнего измерительного значения или его сброс |
| Подсветка | О Электролюминесцентная, режима ВКЛ и АВТО ВКЛ |
| Полоса пропускания | От 1 до 18 МГц (-3 дБ) |
| Единицы измерения | Миллиметры или дюймы |
| Языки интерфейса | Английский, французский, немецкий, испанский, итальянский, португальский, русский, польский и шведский |
В работе с толщиномером используют раздельно-совмещенные преобразователи для коррозионного мониторинга. Все стандартные раздельно-совмещенные преобразователи имеют функцию автоматического распознавания, позволяющую автоматически вызвать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного преобразователя.

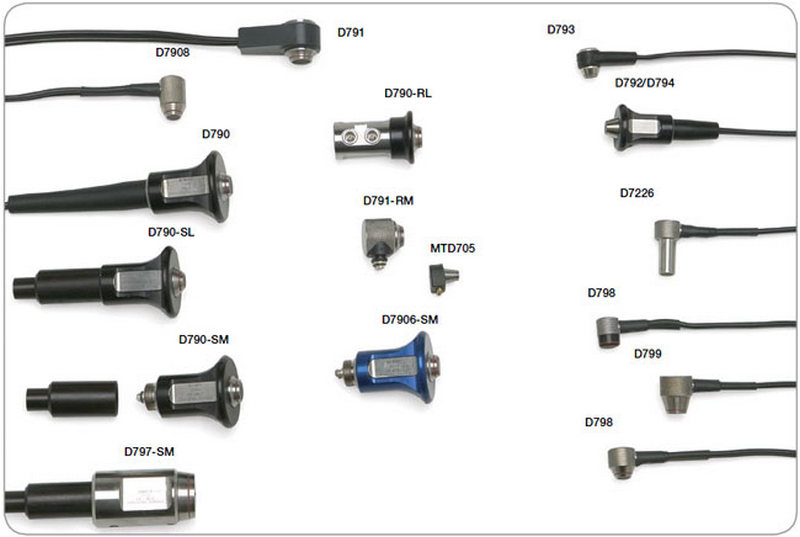

Раздельно-совмещенные преобразователи Olympus приведены в таблице:
| Код преобразователя | Частота (MHz) | Соединение с кабелем | Расположение разъема | Диапазон измерения стали (mm) | Температурный диапазон °C | Диаметр преобразователя (mm) |
| D797-SM | 2 | Microdot | Верхнее | 3.5 - 635 | -20 - 400 | 22.9 |
| D797 | 2 | неразъемное | Боковое | 3.5 - 635 | -20 - 400 | 22.9 |
| D7910 | 5 | неразъемное | Боковое | 1.0 - 500 | 0 - 50 | 12.7 |
| D799 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 150 | 11 |
| D790-RL | 5 | LEMO | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D790-SL | 5 | LEMO | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D790-SM | 5 | Microdot | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D7906-RM | 5 | Microdot | Боковое | 1.0 - 50 | 0 - 50 | 11 |
| D7906-SM | 5 | Microdot | Верхнее | 1.0 - 50 | 0 - 50 | 11 |
| D791-RM | 5 | Microdot | Боковое | 1.0 - 508 | -20 - 400 | 11 |
| D790 | 5 | неразъемное | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| MTD705 | 5 | Lepra/Con | Боковое | 1.0 - 19 | 0 - 50 | 5.1 |
| D791 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D794 | 5 | неразъемное | Верхнее | 0.75 - 50 | 0 - 50 | 7.2 |
| D7908 | 7.5 | неразъемное | Боковое | 1.0 - 37 | 0 - 50 | 7.2 |
| D798 | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-SM | 7.5 | Microdot | Верхнее | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-LF | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 8.9 |
| D7913 | 10 | неразъемное | Боковое | 0.5 - 25 | 0 - 50 | 7.5 |
| D7912 | 10 | неразъемное | Верхнее | 0.5 - 25 | 0 - 50 | 7.5 |

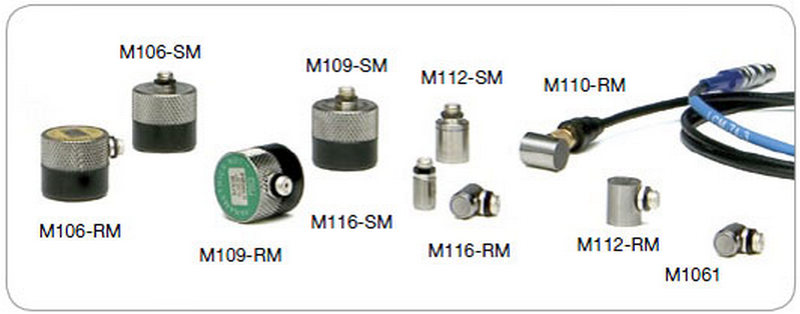

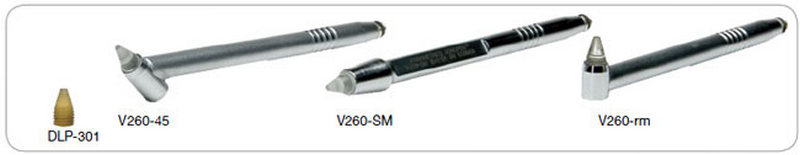

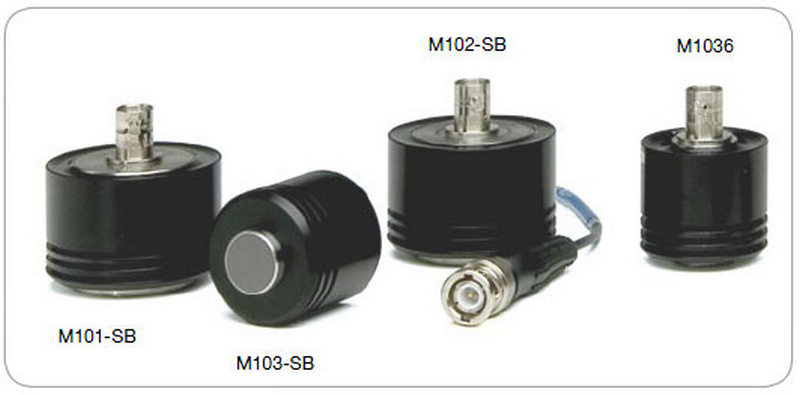

Одноэлементные преобразователи для коррозионного мониторинга Olympus приведены в таблице:
| Преобразователь | Частота (MHz) | Разъем | Диаметр (мм) | Диапазон cталей (мм) | Диапазон температур °C | Кабель |
| V260-SM | 15 | Прямой | 2.00 | от 0.50 до 10.00 | от 0 до 50 | LCM-74-4 |
| V260-RM | 90° | LCM-74-4 | ||||
| V260-45 | 45° | LCM-74-4 | ||||
| M2017 | 20 | 90° | 6.36 | Сталь 0.50 до 12.00 Оксид 0.25 - 1.25 | 0 - 50 | LCM-74-4 |
| M2091 | 20 | 90° | 6.36 | Сталь 0.50 до 12.00 Оксид 0.15 - 1.25 | 0 - 50 | LCM-74-4 |
| E-100-SB | - | Прямой | 28.50 | от 2.00 до 125.00 | 0 - 80 | LCB-74-4 и 1/2XA/E110 |

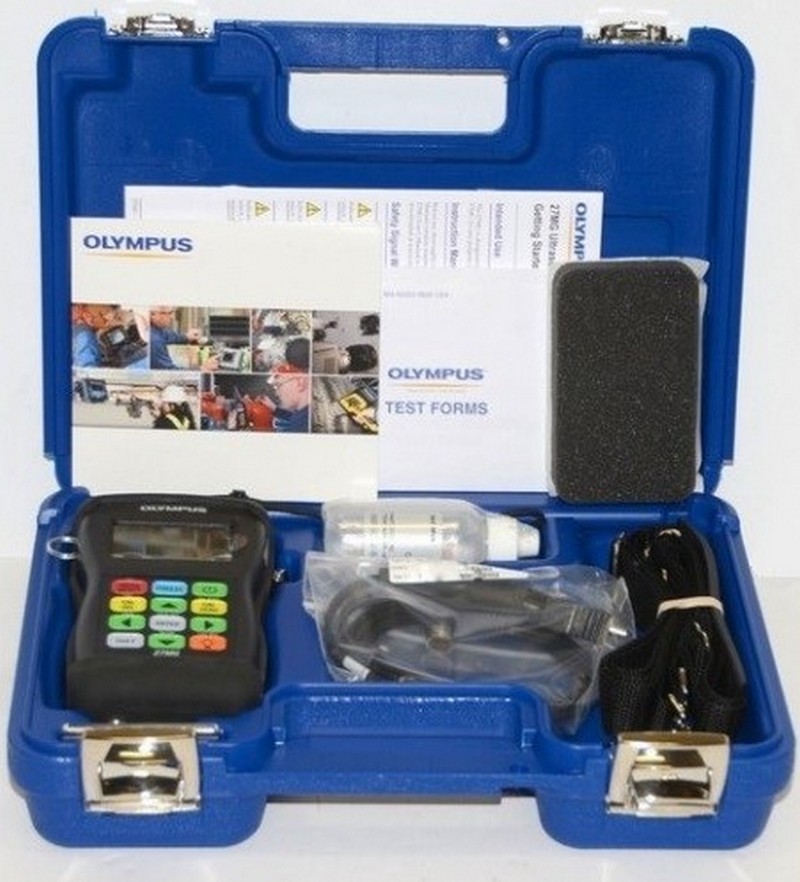

Комплектация:
- Цифровой ультразвуковой толщиномер 27MG
- Щелочные батареи типа АА
- Тестовый образец и контактная жидкость
- Кейс для транспортировки
- Ремешок на запястье
- Руководство пользователя
- Руководство по началу работы
Дополнительные материалы:
- Инструкция по эксплуатации ультразвукового толщиномера 27MG
- Руководство по началу работы с ультразвуковым толщиномером 27MG
Видео обзор:
Подпишитесь на наш канал YouTube
Купить ультразвуковой толщиномер 27MG можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК
Ультразвуковой толщиномер 27MG в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
