Рентгеновские аппараты Экстравольт
Extravolt – серия стационарных рентгеновских дефектоскопов постоянного потенциала для промышленной радиографии. Высокая стабильность работы, низкий шум и возможность быстрой замены металлокерамической трубки с необходимой мощностью и размером фокусного пятна делает аппараты «Эксравольт» применимыми для контроля большинства объектов промышленной радиографии с толщиной до 128 мм по стали.
Помимо традиционной пленочной радиографии, аппараты Экстравольт могут работать в составе рентгено-телевизионных систем реального времени. Существуют специальные версии для узкопрофильных задач, например, аппараты с высокостабильной эмиссией для толщинометрии, с панорамным выходом излучения для цилиндрических сварных швов, с расширенным углом выхода излучения для систем безопасности и другие. Отзывы специалистов о данном приборе можно посмотреть здесь.

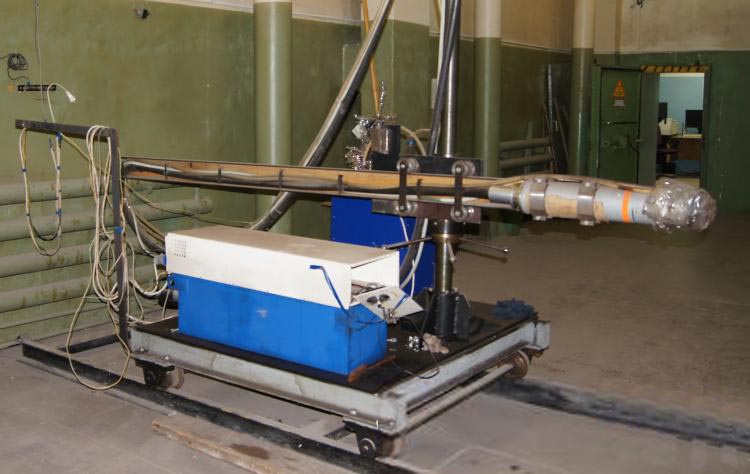

Серия Extravolt состоит из однополярных аппаратов с напряжением 160 - 300 кВ и двуполярных с напряжением 300 - 600 кВ и мощностью до 4500 Вт. Однополярные аппараты состоят из катодного генератора, охлаждаемой металлокерамической трубки, высоковольтного кабеля и пульта ДУ. Двуполярные аппараты дополнительно комплектуются высоковольтным анодным генератором. Однополярные трубки охлаждаются водой или антифризом. Аппараты с двух полярными трубками используют для охлаждения высоковольтное масло.
Особенности и преимущества рентгеновских аппаратов «Экстравольт»
- поддержка однофокусных и двухфокусных трубок, включая HP-трубки высокой мощности;
- возможность установки высокого анодного тока (до 50 мА) при малых напряжениях для более контрастного и качественного изображения;
- функция автоматической тренировки и встроенные часы реального времени для продления срока службы рентгеновской трубки;
- автоматическое детектирование, классификация и гашение высоковольтных пробоев;
- высокая стабильность и повторяемость параметров. Низкие пульсации высокого напряжения и тока;
- незначительная зависимость выходных параметров от температуры окружающей среды;
- высокая частота преобразования и КПД генератора с малым тепловыделением обеспечивают защиту корпуса от попадания пыли и влаги на уровне IP65;
- быстрое включение и установка параметров позволяет использовать аппарат при поточном контроле типовых изделий;
- современные электронные компоненты позволяют за миллисекунды изменять параметры экспозиции для объектов, требующих двухэнергетического контроля;
- автоматический подогрев спирали накала для разрядки высоковольтных конденсаторов исключает остаточную эмиссию рентгеновской трубки;
- возможность просмотра параметров экспозиции и выгрузки данных в Excel;
- пульт управления с большим графическим монитором, удобным интерфейсом и встроенной памятью для хранения пользовательских настроек и протоколов работы;
- встроенная база данных рентгеновских трубок. Все трубки ведущих производителей заранее запрограммированы. Выбор трубки через удобное меню;
- наличие основных интерфейсов связи с внешними контроллерами (S232, RS485, CAN, Ethernet);
- обеспечивают легкость интеграции аппарата в комплексные системы контроля и конвейерные линии;
- соответствие всем требованиям государственных органов по безопасности работы с рентгеновским оборудованием;
- низкие накладные расходы и минимальная «стоимость владения» рентгеновским аппаратом.
Технические характеристики однополярных систем «Экстравольт-160/225» приведены в следующей таблице:
| Технические характеристики | 160/ P1600 | 160/ P3000 | 225/ P1600 | 225/ P3000 |
| Максимальное напряжение на трубке, кВ | 160 | 160 | 225 | 225 |
| Максимальный анодный ток трубки, мА | 15 | 50 | 15 | 20 |
| Максимальная мощность на аноде трубки, Вт | 1600 | 3000 | 1600 | 3000 |
| Глубина просвечивания по стали, мм | 46 | 50 | 64 | 76 |
| Рекомендуемая рентгеновская трубка | THX160/1010, THX160/1030 |
THX160/1010, THX160/1030 |
THX225/1010, THX225/1030 |
THX225/1030, THX225/1055 |
| Пределы регулировки высокого напряжения, кВ | 10...160 с шагом 0.1 | 10...160 с шагом 0.1 | 10...225 с шагом 0.1 | 10...225 с шагом 0.1 |
| Пределы регулировки тока трубки, мА | 0.5...15 с шагом 0.1 | 0.5...20 с шагом 0.1 | 0.5...15 с шагом 0.1 | 0.5...20 с шагом 0.1 |
| Точность установки выходных параметров | ± 1.0% по току; ± 1.5% по напряжению | |||
| Стабильность / Повторяемость (при неизменной температуре) |
±0.1% / ±0.01% | |||
| Время экспозиции, мин (шаг 0,1 мин) | 0.1 ... 99,9 или непрерывно | |||
| Длина высоковольтного кабеля, м | стандартно 7 (до 100 по заказу) | |||
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | |||
| Питание | 120 В…240 В 50/60 Гц | 380 В 50/60 Гц | 120 В…240 В 50/60 Гц | 380 В 50/60 Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40º С | |||
| Рабочая температура | +2ºС…75ºС (охлаждение антифриз-вода), -20ºС…40ºС (охлаждение антифриз-воздух) | |||
| Влажность | до 90% без конденсации влаги | |||
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | |||
| Максимально потребляемая мощность, кВт | 2,5 | 4,5 | 2,5 | 4,5 |
| Габариты генератора, мм | 980 х 350 х 455 | |||
| Вес генератора, кг | 120 | |||
Технические характеристики двуполярных систем «Экстравольт-320/350/380» приведены в следующей таблице:
| Технические характеристики | 320 / P2000 | 350 / P2000 | 350 / P4200 | 380 / P2000 |
| Максимальное напряжение на трубке, кВ | 320 | 350 | 350 | 380 |
| Максимальный анодный ток трубки, мА | 10 | 10 | 15 | 10 |
| Максимальная мощность на аноде трубки, Вт | 2000 | 2000 | 4200 | 2000 |
| Глубина просвечивания по стали, мм | 85 | 92 | 98 | 98 |
| Рекомендуемая рентгеновская трубка | MB320/3, MB350/3, TSX300/1540 |
MB320/3, MB350/3, TSX300/1540 |
MB350/1 | MB380/3, MB420/3, MB450/3 |
| Пределы регулировки высокого напряжения, кВ | 20...350 с шагом 0.1 | 20...350 с шагом 0.1 | 20...350 с шагом 0.1 | 20...450 с шагом 0.1 |
| Пределы регулировки тока трубки, мА | 0.5...20 с шагом 0.1 | 0.5...20 с шагом 0.1 | 0.5...16 с шагом 0.1 | 0.5...10 с шагом 0.1 |
| Точность установки выходных параметров | ± 1.0% по току; ± 1.5% по напряжению | |||
| Стабильность / Повторяемость (при неизменной температуре) |
±0.1% / ±0.01% | |||
| Время экспозиции, мин (шаг 0,1 мин) | 0.1 ... 99,9 или непрерывно | |||
| Длина высоковольтного кабеля, м | стандартно 7 (до 100 по заказу) | |||
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | |||
| Блок масло-воздушного теплообмена | OL4502 (770 x 535 x 340 мм, 60 кг) | |||
| Блок масло-водяного теплообмена | OW4500 (621 x 560 x 350 мм, 65 кг, опция) | |||
| Питание | 120 В…240 В 50/60 Гц | 120 В…240 В 50/60 Гц | 380 В 50/60 Гц | 120 В…240 В 50/60 Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40º С | |||
| Рабочая температура | +2ºС…75ºС (охлаждение антифриз-вода), -20ºС…40ºС (охлаждение антифриз-воздух) | |||
| Влажность | до 90% без конденсации влаги | |||
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | |||
| Максимально потребляемая мощность, кВт | 2,8 | 2,8 | 6,0 | 2,8 |
| Габариты генератора, мм | катод: 980 х 350 х 455, анод: 980 х 350 х 305 | |||
| Вес генератора, кг | катод : 120, анод: 100 | |||
Технические характеристики двуполярных систем «Экстравольт-420/450» приведены в следующей таблице:
| Технические характеристики | 420 / P2000 | 420 / P4200 | 450 / P2000 | 450 / P4200 |
| Максимальное напряжение на трубке, кВ | 420 | 420 | 450 | 450 |
| Максимальный анодный ток трубки, мА | 10 | 16 | 10 | 16 |
| Максимальная мощность на аноде трубки, Вт | 2000 | 4200 | 2000 | 4200 |
| Глубина просвечивания по стали, мм | 109 | 109 | 115 | 128 |
| Рекомендуемая рентгеновская трубка | MB380/3, MB420/3, MB450/3 |
MB420/1, MB450/1 |
MB380/3, MB420/3, MB450/3 |
MB420/1, MB450/1 |
| Пределы регулировки высокого напряжения, кВ | 20...450 с шагом 0.1 | |||
| Пределы регулировки тока трубки, мА | 0.5...10 с шагом 0.1 | 0.5...16 с шагом 0.1 | 0.5...10 с шагом 0.1 | 0.5...16 с шагом 0.1 |
| Точность установки выходных параметров | ± 1.0% по току; ± 1.5% по напряжению | |||
| Стабильность / Повторяемость (при неизменной температуре) |
±0.1% / ±0.01% | |||
| Время экспозиции, мин (шаг 0,1 мин) | 0.1 ... 99,9 или непрерывно | |||
| Длина высоковольтного кабеля, м | стандартно 7 (до 100 по заказу) | |||
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | |||
| Блок масло-воздушного теплообмена | OL4502 (770 x 535 x 340 мм, 60 кг) | |||
| Блок масло-водяного теплообмена | OW4500 (621 x 560 x 350 мм, 65 кг, опция) | |||
| Питание | 120 В…240 В 50/60 Гц | 380 В 50/60 Гц | 120 В…240 В 50/60 Гц | 380 В 50/60 Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40º С | |||
| Рабочая температура | +2ºС…75ºС (охлаждение антифриз-вода), -20ºС…40ºС (охлаждение антифриз-воздух) | |||
| Влажность | до 90% без конденсации влаги | |||
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | |||
| Максимально потребляемая мощность, кВт | 2,8 | 2,8 | 2,8 | 6,0 |
| Габариты генератора, мм | катод: 980 х 350 х 455, анод: 980 х 350 х 305 | |||
| Вес генератора, кг | катод : 120, анод: 100 | |||
Номограммы рентгеновских аппаратов Экстравольт при контроле с использованием радиографической пленки и фосфорных пластин для цифровой радиографии.
| Номограмма для железа (Fe) при расстоянии до объекта 700 мм. Пленка класса KODAK AA400, AGFA D7, Свинцовый экран 0,02 мм. Просвечивание до плотности 2.0D. | Номограмма для железа (Fe) при расстоянии до объекта 700 мм. Фосфорные пластины Flex HR. Свинцовый экран 0,02 мм. Просвечивание по 1-му классу чувствительности (ГОСТ 7512-82). |
 |
 |
Комплект поставки:
- Блок излучателя «Экстравольт»;
- генератор;
- пульт;
- ключ пульта;
- лампа сигнальная;
- монтажный кабельный комплект;
- система водяного охлаждения;
- комплект документов.
Дополнительные принадлежности:
- держатель трубки;
- лазерное устройство центрирования пучка;
- набор диафрагм для ограничения пучка;
- дополнительный монитор пульта;
- сигнальная лампа-вспышка;
- мигающая лампа на дверь кабинета;
- кабель блокировок с дверными контактами;
- замкнутая система охлаждения;
- автоматизированный штатив-подъемник.
Дополнительные материалы:
- Каталог рентгеновских аппаратов Extravolt;
- Отзывы специалистов НК о работе с аппаратом «Экстравольт»
