Ультразвуковой твердомер МЕТ-У1
Ультразвуковой твердомер МЕТ-У1 реализует метод ультразвукового контактного импеданса (UCI). Данный метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний невозможны или недостаточно надежны.
Твердомер МЕТ-У1 дает возможность измерения твёрдости металлов и сплавов по стандартным шкалам Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD). Прибор производится в России и имеет положительные отзывы отечественных специалистов. На сегодняшний день твердомеры серии МЕТ-У1 зарегистрированы в государственных реестрах средств измерений РФ (описание типа средства измерения), Украины, Белоруссии и Казахстана. Гарантия на твердомер - 3 года

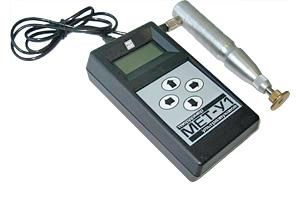

Твердомер МЕТ-У1 представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем. Электронный блок твердомера выпускается в двух модификациях. Твердомер МЕТ-У1 в пластмассовом корпусе, твердомера МЕТ-У1А в алюминиевом корпусе с защитой от пыли и влаги (класс защиты IP66).
 |
 |
 |
 |
Основные возможности и ограничения твердомера МЕТ-У1
- измерение твёрдости по шкалам Роквелла, Бринелля, Виккерса, и Шора (HSD);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв
- возможность контроля твердости изделий, которые по габаритам недоступны для контроля методом отскока и методом вдавливания;
- измерение твердости любых изделий любой массы и толщиной от 1 мм, недоступных для динамических портативных твердомеров (металлические покрытия, малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- не оставляет видимого отпечатка на испытуемой поверхности изделия (шейки коленчатых валов, зеркальные поверхности, ножи);
- наличие архива и программного обеспечения для связи с компьютером.
- наличие трех дополнительных шкал H1, H2, H3 для калибровки различных шкал твердости (например, Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, сплавов алюминия, меди и т.д.);
- прибор не рекомендуется для твердометрии изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.
Метрологические характеристики твердомера МЕТ-У1
| Шкала твердости | Диапазон измерений | Пределы допускаемой абсолютной погрешности твердомера |
| Шкала "С" Роквелла | (20-70) HRC | ±2 HRC |
| Шкала Бринелля | (75-450) НВ | ±12 НВ |
| Шкала Виккерса | (75-1000) HV | ±15 HV |
| Шкала Шора | (23-102) HSD | ± 3HSD |
Технические характеристики твердомера МЕТ-У1
| Параметр | Характеристика |
| Принцип измерений | UCI-метод (принцип ультразвукового контактного импеданса) |
| Типы датчиков | У10, У15, У50, У100, У15К, У50К |
| Измерительное усилие датчика | 9,8 Н; 14,7 Н; 49,0 Н; 98,0 Н; 14,7 Н; 49,0 Н |
| Шероховатость поверхности образца | <Ra 2,5 (для усилия 10 Н и 14,7 Н) |
| <Ra 4,5 (для усилия 50 Н) | |
| <Ra 8,0 (для усилия 100 Н) | |
| Радиус кривизны поверхности образца | >5 мм |
| Минимальный вес образца | >0,01 кг |
| Толщина образца | >1 мм |
| Глубина проникновения индентора | В зависимости от типа датчика. Для датчика У15 - 0,03 мм. |
| Срок службы датчика | Не менее 200000 измерений |
| Электропитание | Сеть переменного тока, V/Hz 100-240/50-60 |
| Аккумулятор 1,2V | |
| Потребляемая мощность >3,0 VA | |
| Время зарядки аккумулятора | 8 часов |
| Время работы аккумулятора | Без подсветки 16 ч (пластмассовый корпус); 20 ч (алюминиевый корпус) |
| С подсветкой - 5 ч (пластмассовый корпус); 8 ч (алюминиевый корпус) | |
| Рабочая температура | -10 … +50°С |
| Температура при транспортировке и хранении | -35…+60°С |
| Условия эксплуатации | Относительная влажность 30…80% |
| Масса твердомера (блок с датчиком) |
Твердомер МЕТ-У1: 0,5 кг Твердомер МЕТ-У1А: 0,8 кг |
| Обработка результатов измерений | Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом. |
| Подсветка дисплея | Доступна |
| Особенности дисплея | Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. |
| Память (архив) | 99 показаний, которые сохраняются при выключении питания |
| Внутреннее программное обеспечение "МЕТ-U" (или "МЕТ-UА") | Доступно. Позволяет работать с твердомером без связи с компьютером. |
| Внешнее программное обеспечение "МЕТ" | Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты. |
| Время одного измерения | 2,5 с |

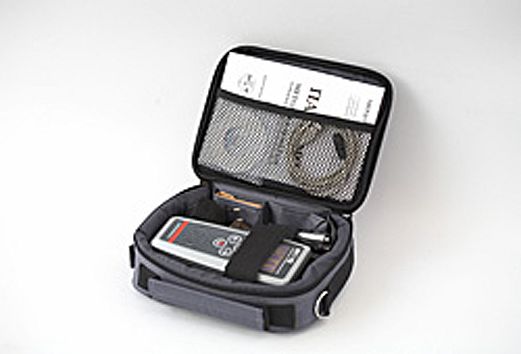

Базовая комплектация ультразвуковых твердомеров МЕТ-У1 и МЕТ-У1А:
| Наименование | Количество, шт. | |
| MET-У1А | MET-У1 | |
| Электронный блок MET-У1А в алюминиевом корпусе | 1 | - |
| Электронный блок MET-У1 в пластмассовом корпусе | - | 1 |
| Датчик ультразвуковой У15, У50, У10, У100, У15К, У50К | 1 | 1 |
| Кабель для соединения датчика ультразвукового с электронным блоком | 1 | 1 |
| Кабель USB для подключения к компьютеру и зарядному устройству | 1 | 1 |
| Зарядное устройство | 1 | 1 |
| Аккумуляторная батарея типоразмера АА | 4 | - |
| Аккумуляторная батарея типоразмера С | - | 1 |
| Эталонные меры твердости для калибровки (по заказу) | 2 | 2 |
| Плоская опорная насадка для датчика | 1 | 1 |
| Ключ для винтов батарейного отсека | 1 | - |
| CD-диск с внешним программным обеспечением "МЕТ" и руководством по эксплуатации МЕТ.39601863.009 РЭ | 1 | 1 |
| Методика поверки МЕТ-ТП.01 МП | 1 | 1 |
| Свидетельство о поверке | 1 | 1 |
| Паспорт | 1 | 1 |
| Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне | 1 | 1 |
| Упаковочная сумка | 1 | 1 |
УЗ твердомер МЕТ-У1 комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс). По заявке заказчика, прибор также может быть укомплектован датчиком У10, У100 или коротким датчиком У15К, У50К. Характеристики всех датчиков приведены в следующей таблице. Датчики совместимы с любой модификацией электронного блока.
| Обозначение датчика | Наименование датчика | Усилие прижима датчика, Н (кгс) |
| У10 | Ультразвуковой | 9,8 (1) |
| У15 | Ультразвуковой | 14,7 (1,5) |
| У50 | Ультразвуковой | 49,0 (5) |
| У100 | Ультразвуковой | 98,0 (10) |
| У15К | Ультразвуковой короткий | 14,7 (1,5) |
| У50К | Ультразвуковой короткий | 49,0 (5) |
Дополнительные принадлежности к ультразвуковым твердомерам МЕТ-У1 / МЕТ-У1А

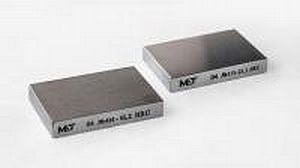

- Эталонные меры твёрдости (гост 9031-75; 8.426-81) Две эталонные меры твердости с максимально и минимально возможными значениями твёрдости используются для проверки правильности показаний твердомера и, в случае необходимости, его калибровки. Например для калибровки твердомера по шкале Роквелла "С", нужны две меры твердости со значениями 25±5 HRC и 65±5 HRC.

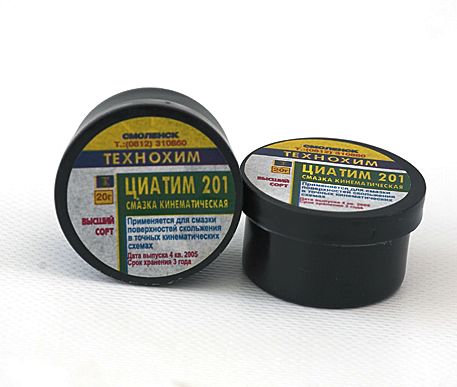

- Притирочная смазка обеспечивает надёжную фиксацию и полный контакт с подложкой плиты или штатива при измерении твёрдости малых и тонких изделий.

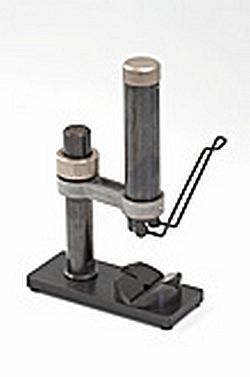

- Штатив для датчика Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах. Использование штатива и смазки для притирки деталей позволяет уменьшить погрешность измерения.
- Шлифовальная машинка на аккумуляторах обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.
- Сменные насадки к датчику обеспечивают надёжную фиксацию и установку датчика строго перпендикулярно оси изделий цилиндрической и сферической формы. Максимально снижает погрешность твердомера при измерении цилиндрических и сферических поверхностей.
- Втулка для труднодоступных мест при установке на датчик, обеспечивает измерение твердости в труднодоступных местах изделия.
- Короткие датчики У15К и У50К предназначены для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Характеристики датчиков - габаритные размеры датчиков длина: 80 мм; диаметр: 40 мм. Прикладываемая нагрузка: 15Н / 50Н (1,5кгс / 5 кгс) Шероховатость поверхности: 2.5Ra при нагрузке 15Н; 4.5Ra при нагрузке 50Н
 |
 |
 |
 |
 |
 |
Поверка и калибровка УЗ твердомера МЕТ-У1 / МЕТ-У1А
Твердомеры МЕТ-У1 и МЕТ-У1А зарегистрированы в государственных реестрах средств измерений России, Украины, Белоруссии и Казахстана. Первичная поверка твердомеров осуществляется при выпуске твердомеров из производства. На твердомеры выдается "Свидетельство о поверке" установленного образца, которое входит в комплект поставки твердомера.
Поверка и калибровка твердомеров портативных серии "МЕТ" проводится по основным шкалам твёрдости HRC, HB, HV, HSD и Rm. Калибровка по дополнительным (пользовательским) шкалам Н1, H2, H3 (например по шкалам твёрдости HBW, HRB, HRN, HRT и др.,) , а также для металлов, которые существенно отличаются по свойствам от стали (например, алюминиевые и медные сплавы и др.) осуществляется пользователем по инструкции, приведенной в паспорте на твердомер.
Периодичность поверки твердомеров - один раз в год. Поверка может проводиться любой аккредитованной на право поверки средств измерений твёрдости метрологической службой юридических лиц, региональных Центрах Стандартизации и Метрологии (ЦСМ). Методика поверки вместе с Паспортом включены в комплектацию твердомера.
Видео Работа с ультразвуковым твердомером МЕТ-У1А
Видео Работа УЗ датчиком портативного твердомера МЕТ-У1А без насадки
