Динамический твердомер ТКМ-359М
Высокоточный надежный прибор для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.
Твердомер ТКМ-359М реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
Динамический твердомер ТКМ-359 (модификации ТКМ-359С, ТКМ-359М) прошел метрологическую аттестацию:
- Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48898-12)
- Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3797 12)
- Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05068-2013/48898-12)
Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды. В твердомере реализован интерактивный, интуитивно-понятный интерфейс, организованный по принципу "включай и измеряй". Реализованы функции программирования пользователем, собственных шкал с целью решения нестандартных задач контроля.
Динамический твердомер ТКМ-359М предназначен для применения в полевых, цеховых и лабораторных условиях. В основу принципа действия прибора заложен динамический метод измерения твердости.
Преимущества прибора:

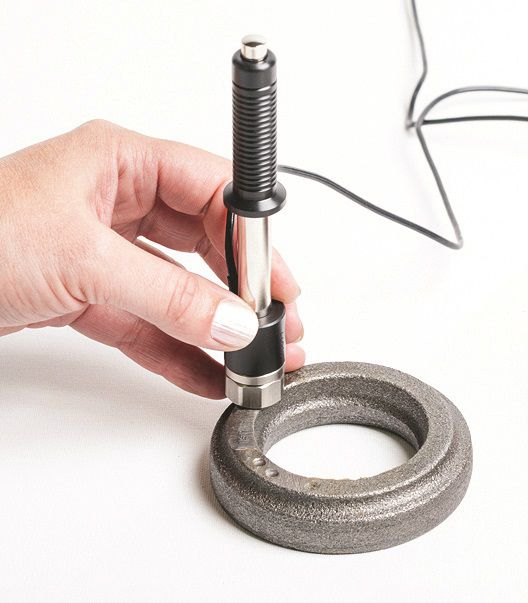

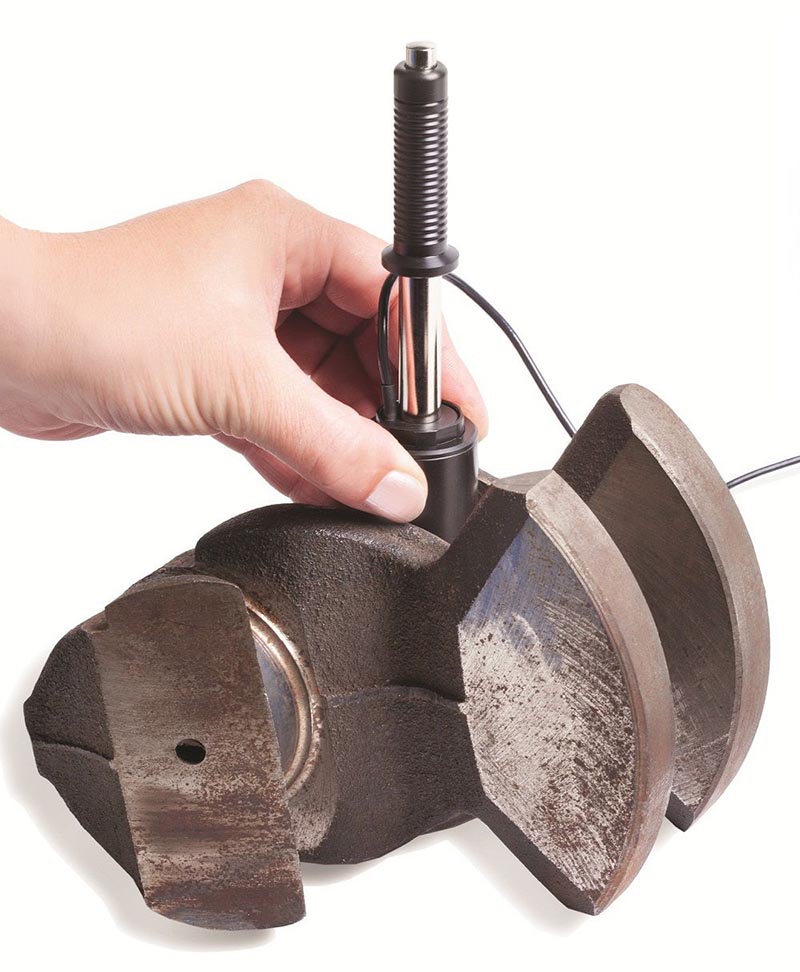

- Контроль в труднодоступных местах, при различной ориентации датчика.
- Уникальный испытательный индентор обеспечивает ресурс работы датчика - более чем 250 000 измерений.
- Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности.
- Оснащение дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений.
- Механизм взвода пружины не требующий дополнительных приспособлений - обеспечивает повышенную производительность контроля.
- Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости.
- Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
- Создание пользователем дополнительных собственных шкал. Гибкая организация памяти для записи результатов измерений.
- Графический ЖК-дисплей.
- Интуитивно понятный русский и английский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
Работа с твердомером может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
Основные технические характеристики твердомеров
| Паратметр | Значения | |
| ТКМ-359С | ТКМ-359М | |
| Диапазон измерений (стандартное исполнение) | ||
| по Роквеллу: | 20 - 70 HRC | |
| по Бринеллю: | 90 - 460 HB | 90 - 470 HB |
| по Виккерсу: | 230 - 940 HV | 90 - 800 HV |
| Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда) | ||
| по Роквеллу: | 2 HRC | |
| по Бринеллю: | ||
| в диапазоне 90 - 180 HB | 10 HB | |
| в диапазоне 180 - 250 HB | 15 HB | |
| в диапазоне 180 - 250 HB | 20 HB | |
| по Виккерсу: | ||
| в диапазоне 240 - 500 HV | 15 HV | |
| в диапазоне 500 - 800 HV | 20 HV | |
| в диапазоне 800 - 940 HV | 20 HV | |
| Число замеров для вычисления среднего значения: | от 1 до 99 | от 1 до 20 |
| Время одного замера твердости (среднее): | 2 с | |
| Дополнительная информация, выводимая на дисплей в процессе измерения (определяется пользователем): | предыдущие результаты измерений, результаты дополнительной статистической обработки | предыдущие результаты измерений |
| Возможность построения графиков блоков результатов измерений: | есть | нет |
| Максимальное количество результатов измерений, сохраняемых в памяти: | 12 400 | 6 000 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти: | 100 | 30 |
| Число дополнительных индивидуальных калибровок: | по 5 для каждой шкалы прибора | |
| Число шкал программируемых пользователем: | 3 | |
| Сигнализация выхода за допустимый дапазон: | настраиваемая пользователем | нет |
| Цветовая палитра дисплея: | настраиваемая пользователем | нет |
| Подсветка дисплея: | настраиваемая пользователем | |
| Время автоматического выключения прибора: | настраиваемое пользователем | |
| Размеры электронного блока твердомера: | 125 х 70 х 40 | 150 х 80 х 30 |
| Питание: | аккумуляторное (возможно использование батареек) | |
| Масса твердомера: | 0,4 кг | |
| Диапазон рабочих температур: | -15 ... +40 °С | -10 ... +40 °С |
| Гарантийный срок обслуживания: | 30 месяцев | 24 месяца |
| Срок службы твердомера: | 5 лет | |
Требования к контролируемому изделию
| Характеристика | Значение |
| Изделия массой более 5 килограмм и толщиной более 6 мм. | не требуют дополнительных мероприятий |
| Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм. | не требуют дополнительных мероприятий |
| Остальные изделия | необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ") |
| Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) | для датчика типа "D" - 3,2 Ra для датчика типа "G" - 7,2 Ra для датчика типа "E" - 1,6 Ra |
Комплектность поставки

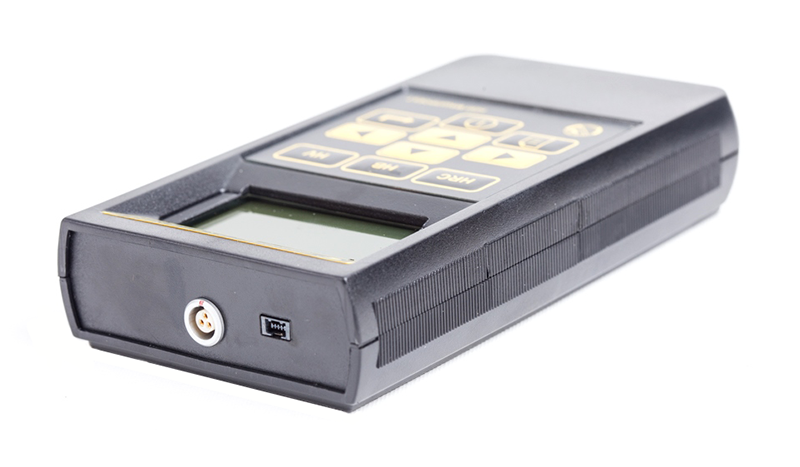

- Электронный блок твердомера

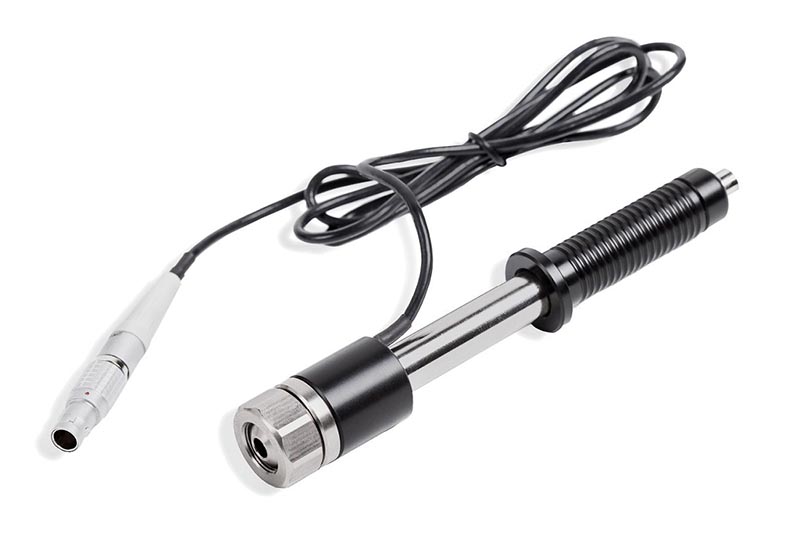

- Датчик типа "D" (штатный датчик)
- Аккумулятор (комплект, заранее установлен в прибор)
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке (или отметка в паспорте)
- Кабель USB для подключения к ПК.
- Программное обеспечение для ПК
- Чехол для закрепления твердомера на груди оператора.
- Манжета для закрепления твердомера на руке оператора.

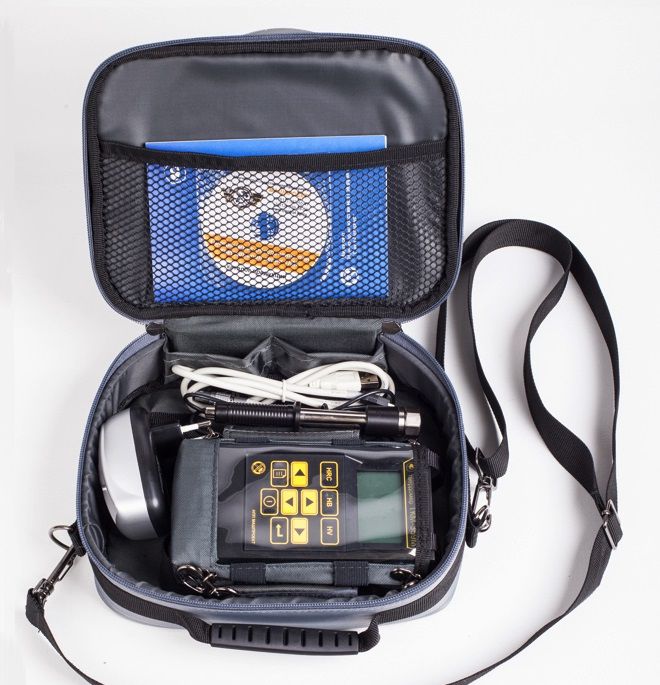

- Сумка для переноски и хранения
Дополнительные принадлежности
| Характеристика | Значение |
| Датчик тип "D" | Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля. |
| Датчик тип "G" | Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности. |
| Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459) | Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности. |
| Специализированная насадка к датчику "D" | для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.). |
| Эталонные меры твердости (по ГОСТ 9031-75) | Для контроля работоспособности и периодической поверки твердомеров. |
| Аккумуляторная шлифовальная машинка | Для подготовки зоны контроля на поверхности изделий |
