Динамический твердомер ТКМ-359C
Ультрасовременный высокоточный твердомер ТКМ-359С - представитель нового поколения измерительных приборов НК. Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.
Прибор предназначен для оперативного измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности. Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.
Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах. Твердомер ТКМ-359С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HL, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.
Твердомер оснащен дополнительными шкалами для контроля твердости различных типов металлов и сплавов без введения дополнительных характеристик (калибровок). Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.
Динамический твердомер ТКМ-359 (модификации ТКМ-359С, ТКМ-359М) прошел метрологическую аттестацию:

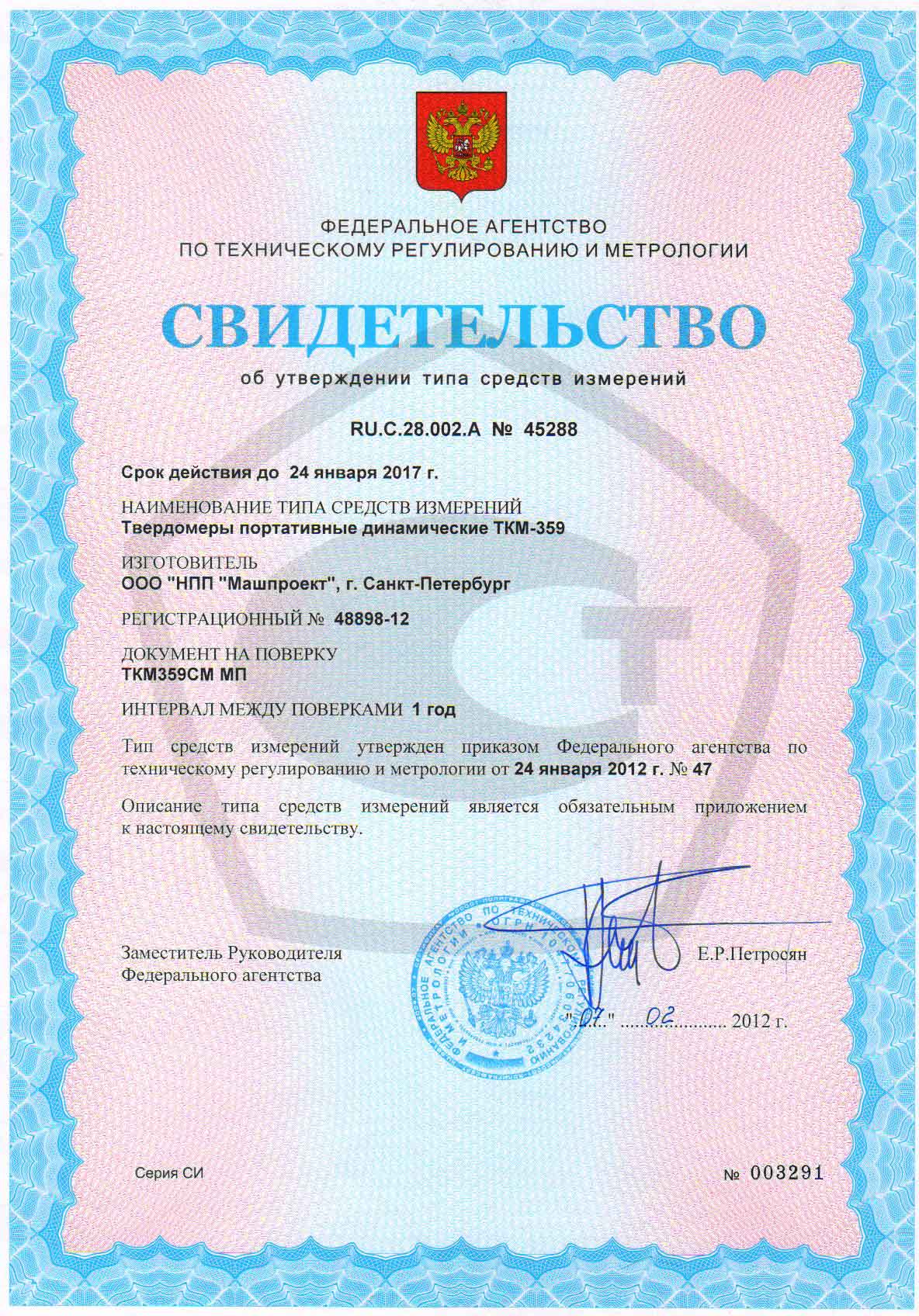

- Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48898-12)

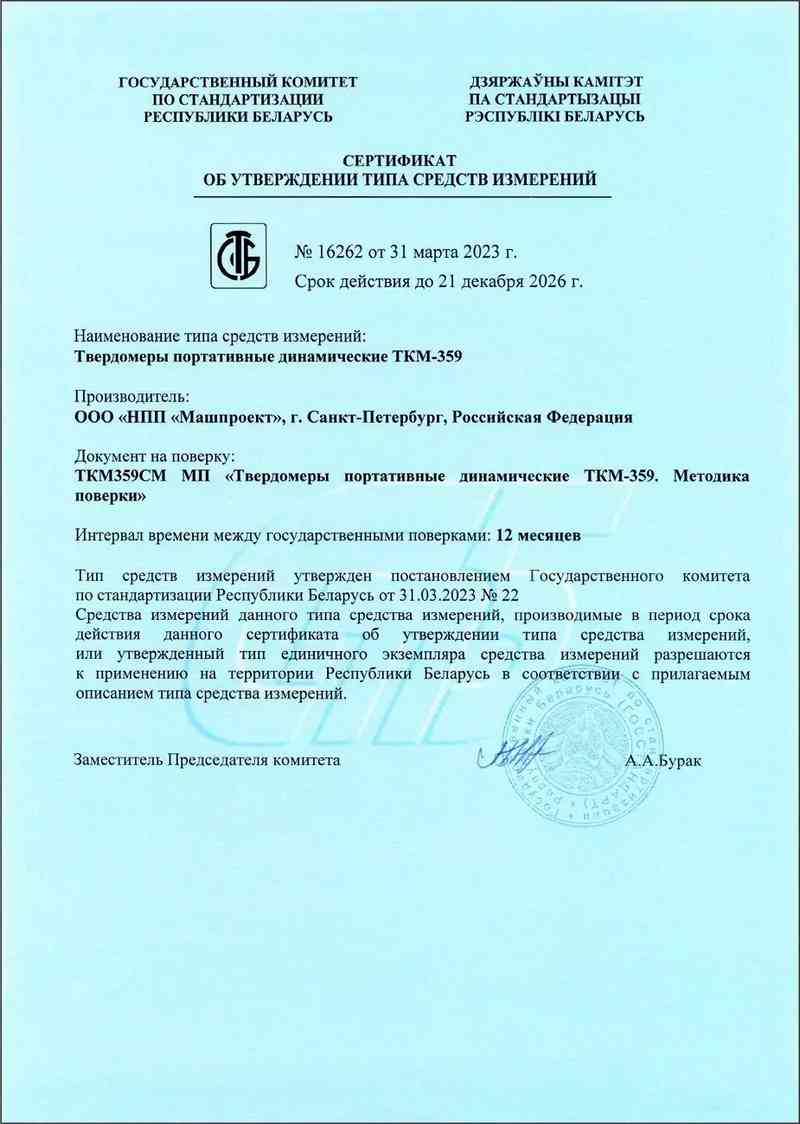

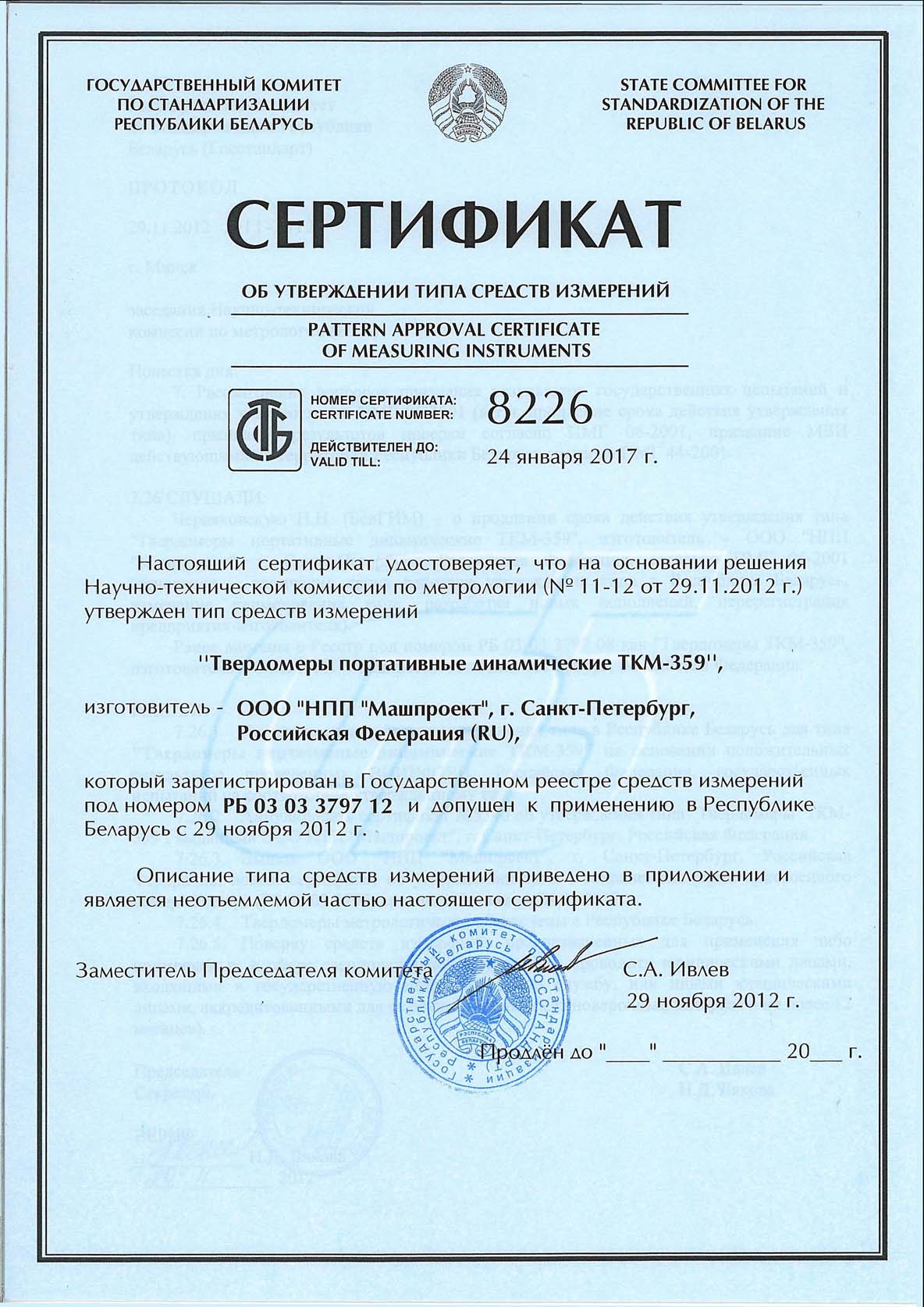

- Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3797 12)

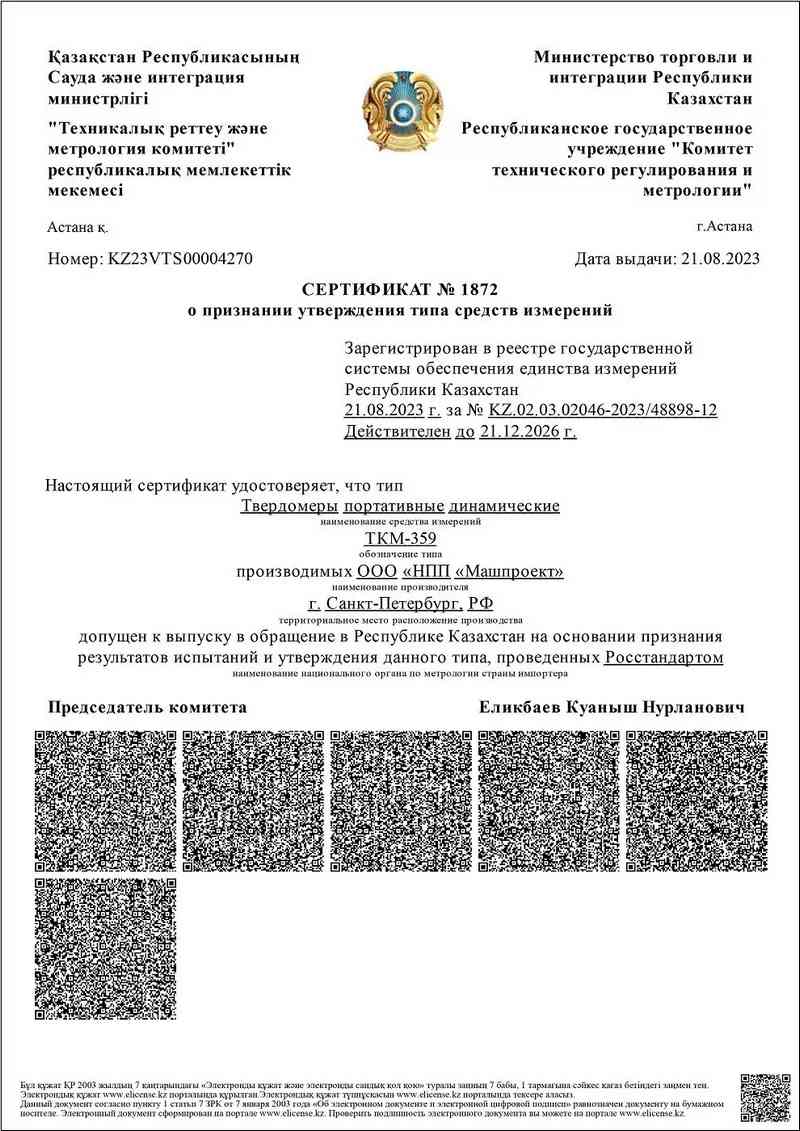

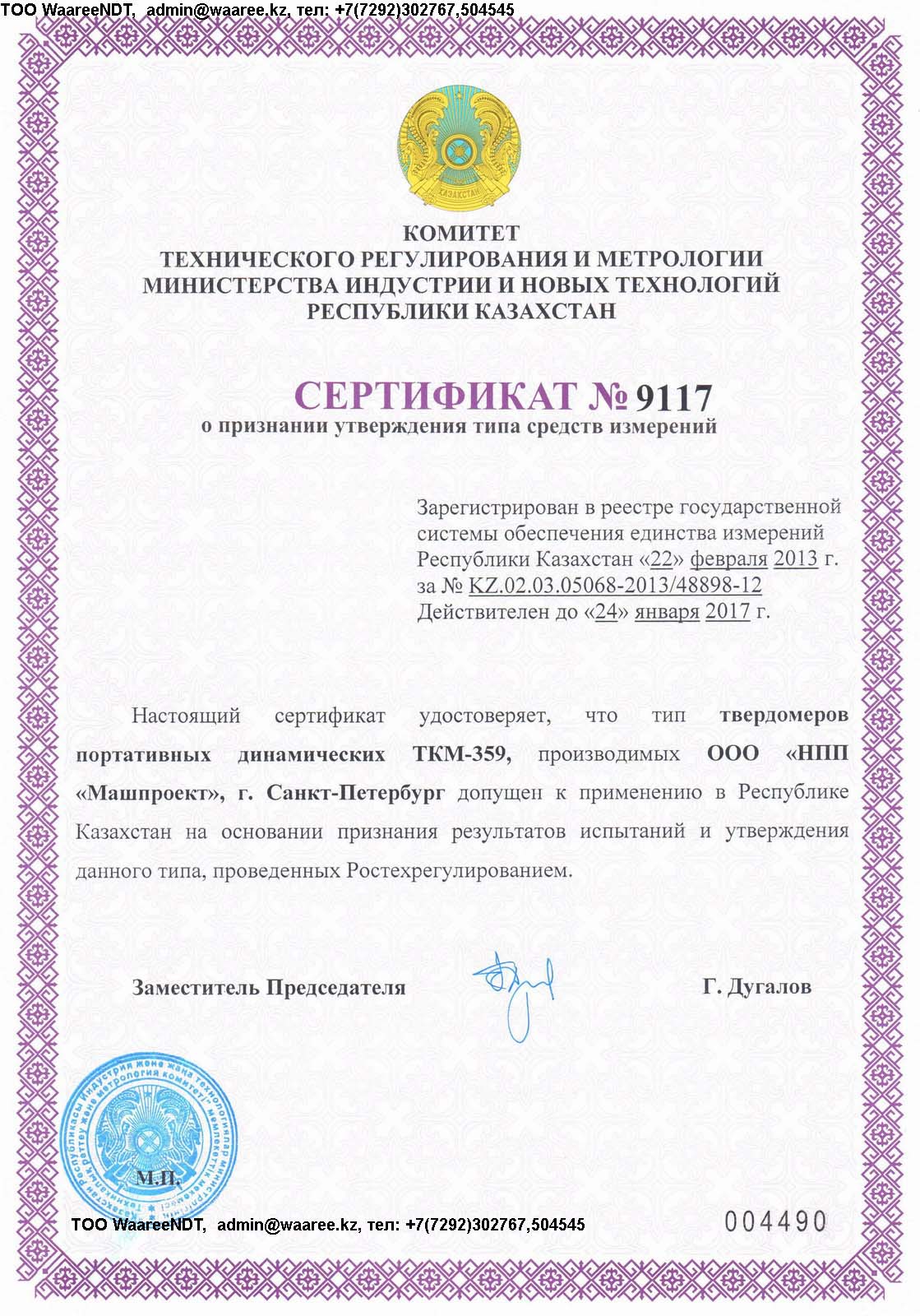

- Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05068-2013/48898-12)
Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды. В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй". В основу принципа действия прибора заложен данамический метод определения твердости.
Особенности твердомера:
- Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий.
- Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
- Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров.
- Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
- Гибкая организация памяти - для записи результатов измерений и последующего анализа.
- Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
- Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов.
- Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов.
- Сигнализация выхода результата измерения за установленные пределы.
- Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"
Преимущества твердомера в эксплуатации:
- Контроль основных типов металлов и сплавов без введения дополнительных клабровок (конструкционные и инструментальные стали, чугуны, алюминиевые сплавы, латуни, бронзы).
- Испытательный индентер, обеспечивающий ресурс работы датчика до 450 000 измерений (даже при контроле изделий высокой твердости).
- Отсутствие влияния пространственного положения датчика на результат измерения.
- Возможность оснащения дополнительными сменными датчиками (в т. ч. запасными) и позиционирующими насадками.
- Работа по грубой поверхности.
- Контроль в труднодоступных местах, при различной ориентации датчика.
Система статистической обработки твердомера
Вычисления выполняемые в ходе измерений (определяются пользователем):
- Усреднение с автоматическим отбросом некорректно выполненных замеров.
- Показ всех замеров в серии.
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
- Сигнализация о результах выходящих за установленный диапазон.
Обработка выполняемая в с группами результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
- Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.
Построение графиков:
- Относительно среднего значения.
- Относительно значения задаваемого пользователем.
- Относительно диапазона задаваемого пользователем.
Основные технические характеристики твердомеров
| Паратметр | Значения | |
| Диапазон измерений (стандартное исполнение) | ||
| по Роквеллу: | 20 - 70 HRC | |
| по Бринеллю: | 90 - 460 HB | |
| по Виккерсу: | 230 - 940 HV | |
| Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда) | ||
| по Роквеллу: | 2 HRC | |
| по Бринеллю: | ||
| в диапазоне 90 - 180 HB | 10 HB | |
| в диапазоне 180 - 250 HB | 15 HB | |
| в диапазоне 180 - 250 HB | 20 HB | |
| по Виккерсу: | ||
| в диапазоне 240 - 500 HV | 15 HV | |
| в диапазоне 500 - 800 HV | 20 HV | |
| в диапазоне 800 - 940 HV | 20 HV | |
| Число замеров для вычисления среднего значения: | от 1 до 99 | |
| Время одного замера твердости (среднее): | 2 с | |
| Дополнительная информация, выводимая на дисплей в процессе измерения (определяется пользователем): | предыдущие результаты измерений, результаты дополнительной статистической обработки | |
| Возможность построения графиков блоков результатов измерений: | есть | |
| Максимальное количество результатов измерений, сохраняемых в памяти: | 12 400 | |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти: | 100 | |
| Число дополнительных индивидуальных калибровок: | по 5 для каждой шкалы прибора | |
| Число шкал программируемых пользователем: | 3 | |
| Сигнализация выхода за допустимый дапазон: | настраиваемая пользователем | |
| Цветовая палитра дисплея: | настраиваемая пользователем | |
| Подсветка дисплея: | настраиваемая пользователем | |
| Время автоматического выключения прибора: | настраиваемое пользователем | |
| Размеры электронного блока твердомера: | 125 х 70 х 40 | |
| Питание: | аккумуляторное (возможно использование батареек) | |
| Масса твердомера: | 0,4 кг | |
| Диапазон рабочих температур: | -15 ... +40 °С | |
| Гарантийный срок обслуживания: | 30 месяцев | |
| Срок службы твердомера: | 5 лет | |
Требования к контролируемому изделию
| Характеристика | Значение |
| Изделия массой более 5 килограмм и толщиной более 6 мм. | не требуют дополнительных мероприятий |
| Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм. | не требуют дополнительных мероприятий |
| Остальные изделия | необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ") |
| Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) | для датчика типа "D" - 3,2 Ra для датчика типа "G" - 7,2 Ra для датчика типа "E" - 1,6 Ra |
Комплектность поставки
| Составляющие комплекта | Базовый | Специальный | Максимум |
| Электронный блок твердомера | + | + | + |
| Аккумулятор (заранее установлен в прибор) | + | + | + |
| Датчик тип «D» | + | ||
| Датчик тип «D» с разъемом | + | + | |
| Датчик тип «E» с разъемом | + | ||
| атчик тип «G» | + | ||
| Позиционирующая насадка «Z-359» для сложных поверхностей | + | + | |
| Зарядное устройство | + | + | + |
| Соединительный кабель для датчика | 2 шт. | 2 шт. | |
| Контрольный образец для твердомера | + | + | |
| Комплект мер твердости МТБ | + | ||
| CD-диск с программным обеспечением | + | + | + |
| Руководство по эксплуатации (совмещенное с паспортом) | + | + | + |
| Свидетельство о поверке (или отметка в РЭ) | + | + | + |
| Кабель для подключения к ПК | + | + | + |
| Защитный чехол | + | + | + |
| Манжета для фиксации прибора на руке оператора | + | + | + |
| Ремень для фиксации прибора на груди оператора | + | + | + |
| Сумка для переноски и хранения | + | ||
| Специализированный кофр для безопасной переноски и хранения | + | + |
Дополнительные принадлежности
| Характеристика | Значение |
| Датчик тип "D" | Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля. |
| Датчик тип "G" | Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности. |
| Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459) | Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности. |
| Специализированная насадка Z-359 | для облегчения позиционирования датчика D на цилиндрических поверхностях (диаметром от 18 мм.). |
| Эталонные меры твердости (по ГОСТ 9031-75) | Для контроля работоспособности и периодической поверки твердомеров. |
| Аккумуляторная шлифовальная машинка | Для подготовки зоны контроля на поверхности изделий |
