Вихретоковый дефектоскоп Вектор 60Д

Вихретоковый дефектоскоп Вектор 60Д Универсальный вихретоковый дефектоскоп ВЕКТОР 60Д с поддержкой динамических (роторных) преобразователей предназначен для контроля ферромагнитных и неферромагнитных металлов и углепластиков на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности. Дефектоскоп так же может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

С вихретоковым дефектоскопом ВЕКТОР-60Д могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников. Так же ВЕКТОР-60Д имеет возможность использования пьезоэлектрических и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами.

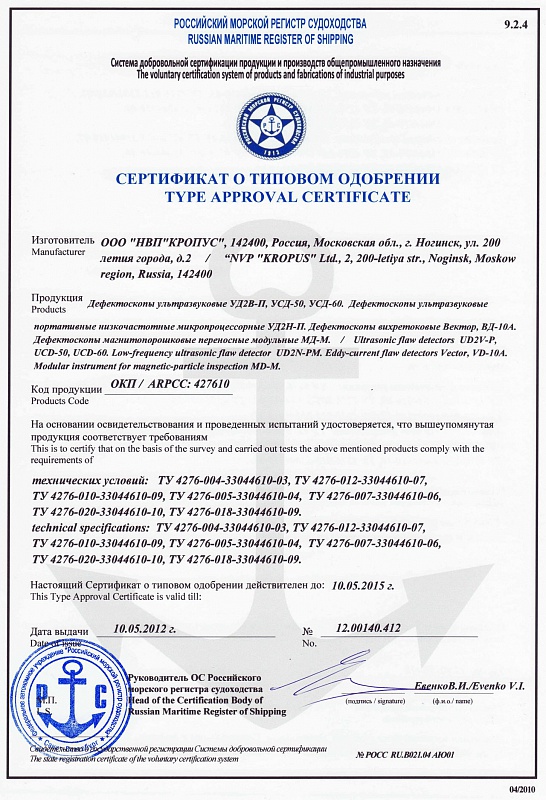

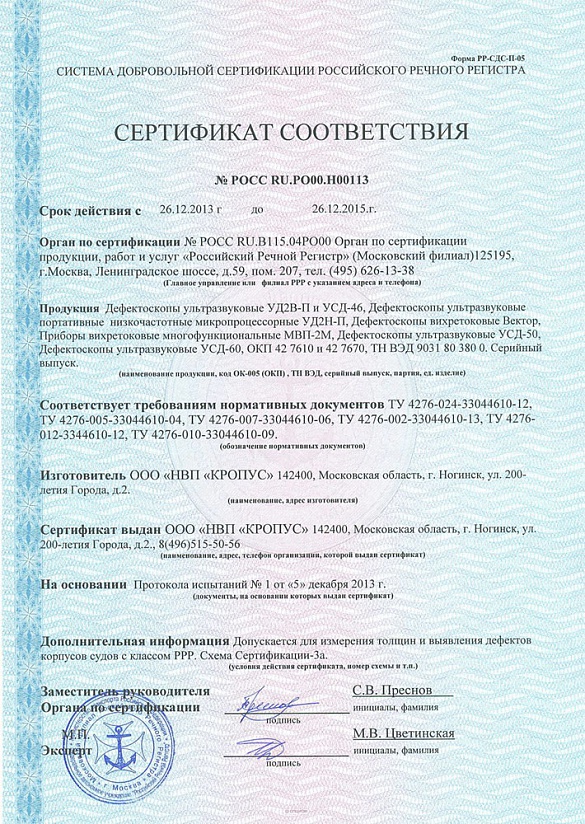

Дефектоскоп Вектор 60Д может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования. Дефектоскоп Вектор 60Д это российский прибор адаптированный к суровым условиям эксплуатации (-30C° +55 C°), Прибор внесен в Государственный реестр средств измерений (№33845-12) и сертифицирован Росстандартом РФ. Прибор имеет допуски на контроль объектов гражданской авиации а так же объектов морского и авиатранспорта. Надежность прибора подтверждена 3х летней гарантией производителя. Для работы с данным прибором на объектах подведомственных Ростехнадзору необходима аттестация специалистов в соответствии с ПБ 03-440-02.

Особенности вихретокового дефектоскопа Вектор 60д приведены в следующей таблице

Особенности Изображение на мониторе

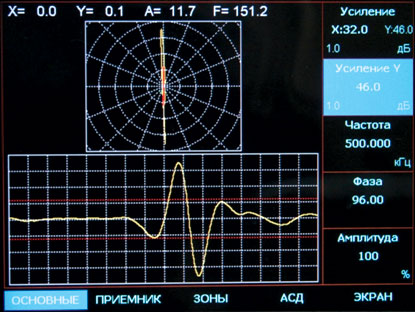

Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях Одновременное отображение сигнала на экране дефектоскопа ВЕКТОР 60Д
Отдельное усиление по осям X и Y Отдельное усиление по осям X и Y дефектоскопа ВЕКТОР 60Д
  • Режим синхронизации для работы с вихретоковыми роторными преобразователями
  • Возможность контроля различных углепластиков
  • Контроль композитов на расслоения с использованием импедансных преобразователей

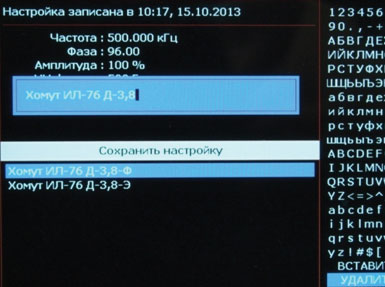

  • Большая память настроек и результатов
Возможности дефектоскопа ВЕКТОР 60Д

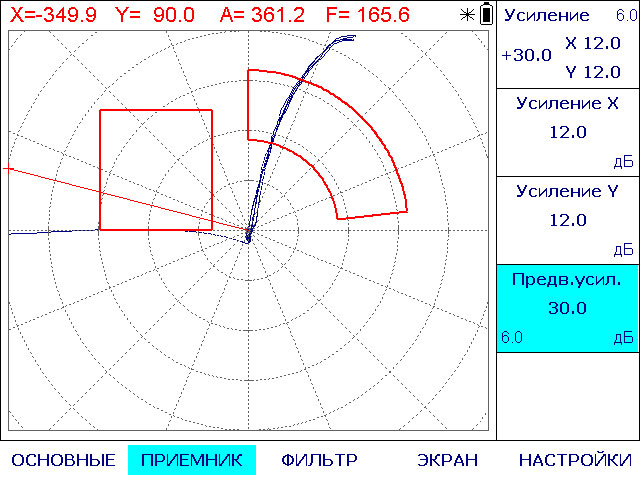

Две настраиваемые зоны АСД: коробка и сегмент Настраиваемые зоны  вихретокового дефектоскопа ВЕКТОР 60Д

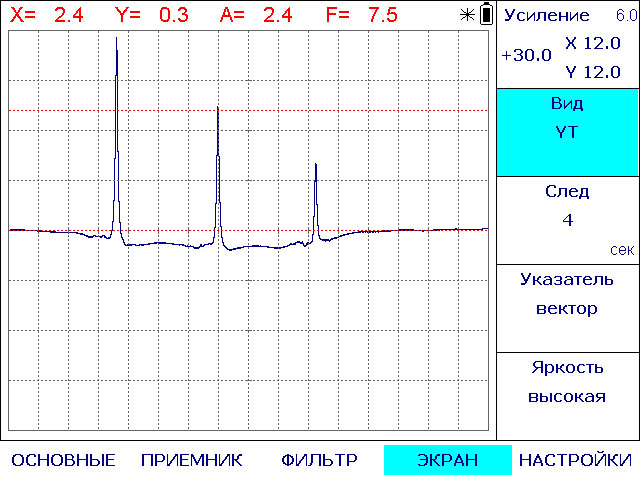

Различные режимы отображения сигнала Режимы отображения сигнала дефектоскопа ВЕКТОР 60Д

Технические характеристики заявленные производителем дефектоскопа Вектор 60Д приведены в таблице

Характеристика Значение
ВЕКТОР 60Д ВЕКТОР-50

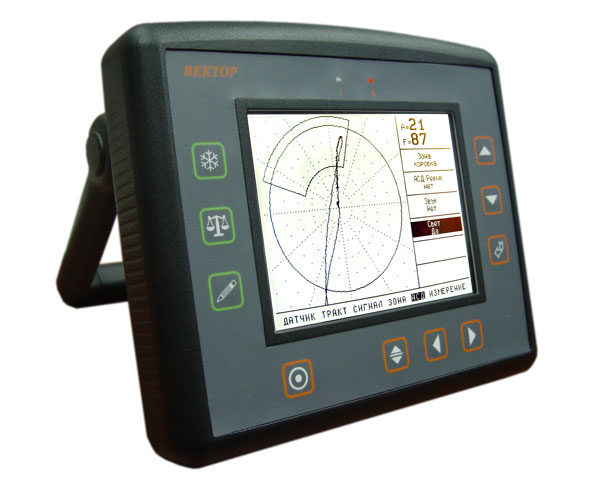

Фото прибора Дефектоскоп Вектор 60Д Дефектоскоп ВЕКТОР
Диапазон регулировки усиления от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ от 0 до 60 дБ, с шагом 1,2,4 и 6 дБ
Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ -
Амплитуды выходного напряжения - 2, 2 или 11В (5 значений)
Диапазон изменения частоты от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100% -
Диапазон изменения фазы вектора 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. 0 - 359 град., с шагом 1 град.
Фильтр НЧ регулируемый от 5 до 1000 Гц 10 - 100 Гц с шагом 5 Гц
Регулировка усиления после ФНЧ - 0 - 40дБ, с шагом 1дБ
Фильтр ВЧ регулируемый от 2,5 до 500 Гц 5 - 50 Гц с шагом 5 Гц
Режим работы стандартный, синхро-режим статический, динамический
Вид графика XY, XY+YT, XY+AT, YT, YT+XT Y (x), A (t), f (t), X (t), Y (t) / 1или 2 графика в режиме временной развертки
След сигнала 0-30 сек, с шагом 1 сек -
Зоны АСД коробка, сегмент коробка: -112..112 с шагом 1 (верн, нижн, прав, лев);
сегмент: внут/внеш радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1
Режимы АСД дефект в зоне, дефект вне зоны дефект в зоне, дефект вне зоны
Типы вывода на экран вектор, точка вектор, точка
Типы преобразователей дифференциальный, абсолютный, роторный дифференциальный, абсолютный
Память настроек 200 настроек 100 настроек
Память результатов 500 протоколов вихретокового контроля 50 протоколов вихретокового контроля, поддержка идентификации результата и ведения баз данных с ПО VdReport
Экран цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце 120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью и контрастностью. Белая светодиодная подсветка повышенной яркости
Разъемы преобразователей 1 x Lemo1B + 1 x Lemo0B -
Время автономной работы 8 часов от аккумуляторов 8 часов от встроенного Li-Ion аккумулятора
Внешнее питание блок питания от сети 220 В, 50Гц AC -
Напряжение питания 18V/3,5A DC 15V DC
Диапазон рабочих температур от -30º C до +55° C +5 до +55 С
Размер (В x Ш x Д) 210 мм x 340 мм x 75 мм 195 мм x 175 мм x 30 мм
Масса 4 кг с аккумуляторами 2,05 кг

Комплекты поставки вихретоковых дефектоскопов ВЕКТОР-60Д

Комплектация ВЕКТОР-60Д базовый ВЕКТОР-60Д комплект для вихретокового и импедансного контроля ВЕКТОР-60Д комплект с ротационным преобразователем
электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором 1шт 1шт 1шт
блок питания сетевой 18В / 220В 1шт 1шт 1шт
защитный чехол с блендой и креплением на корпусе оператора 1шт 1шт 1шт
преобразователь параметрический ПВР-1 (1 МГц) 1шт 1шт 1шт
преобразователь низкочастотный ПВД-1 (20кГц) 1шт 1шт 1шт
SP-60 преобразователь импедансный сомещенный - 1шт 1шт
RSP-60 преобразователь импедансный раздельно-сомещенный - 1шт 1шт
RVM-15 Роторный блок для дефектоскопа ВЕКТОР-60Д - - 1шт
RT-10 преобразователь роторный для отверстий диам. 10мм - - 1шт
RT-20 преобразователь роторный для отверстий диам. 20мм - - 1шт
Кабель Lemo OB - Lemo OB (угл) 1,5m - - 1шт
кабель 60-Ethernet-1m для связи с ПК 1шт 1шт 1шт
кабель 60-Ethernet-2m для связи с ПК 1шт 1шт 1шт
Ethernet Switch 1шт 1шт 1шт
программное обеспечение на CD-диске 1шт 1шт 1шт
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1шт 1шт 1шт
кейс для переноски 1шт 1шт 1шт

Дополнительная информация

Купить вихретоковый дефектоскоп ВЕКТОР-60Д можно по цене указанной в прайс-листе. Цена дефектоскопа ВЕКТОР-60Д указана с учетом НДС. Смотрите так же разделы – Вихретоковые дефектоскопы, Вихретоковые толщиномеры покрытий, Ультразвуковые дефектоскопы, Услуги по вихретоковому контролю.




Вихретоковый дефектоскоп ВЕКТОР-60Д можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
