Профильные меры ПРО-10

Профильные меры ПРО-10Профильные меры ПРО-10 предназначены для передачи размера единицы длины при измерении параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м. В отличие от описанных выше образцов шероховатости сравнения, которые служат для визуальной оценки шероховатости полученной различными способами обработки, профильные меры ПРО-10 используются для поверки (калибровки) профилометров и других приборов, в том числе оптических, электронных и других микроскопов. Меры ПРО-10 внесены в Госреестр и признаны годными к применению по 2-му разряду.

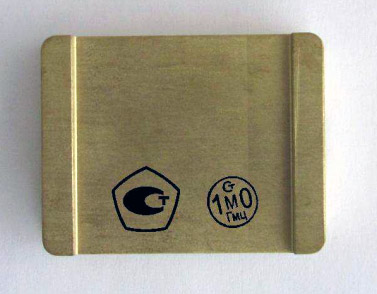

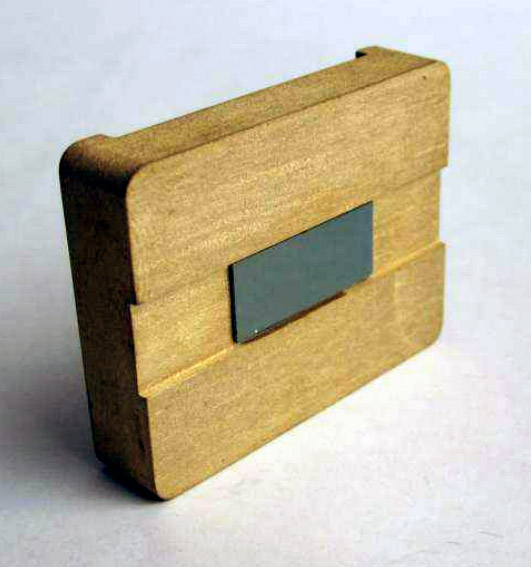

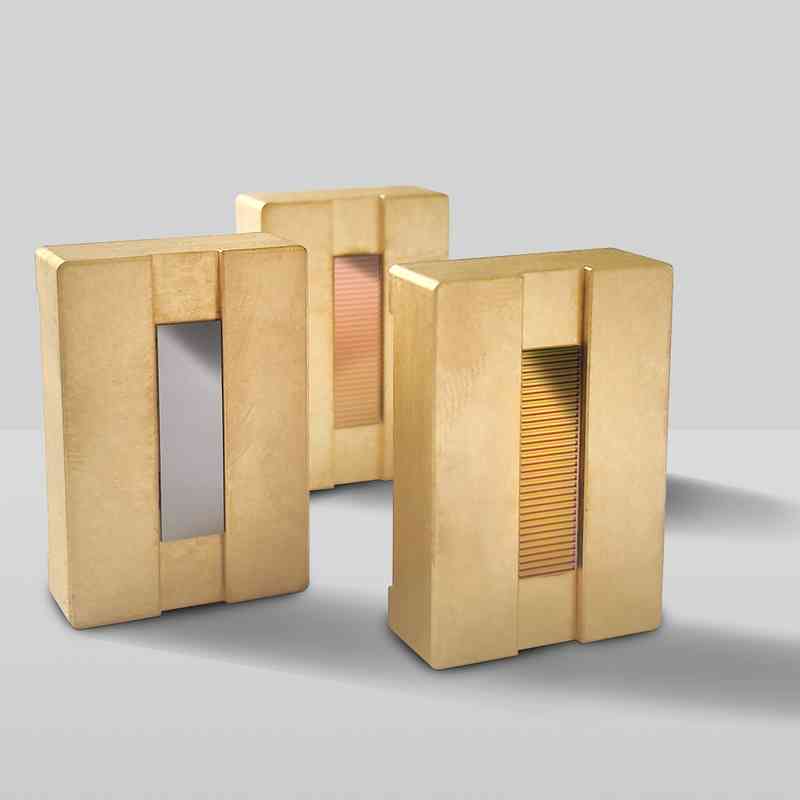

Меры представляют собой кремниевые пластинки с периодическими линейными неровностями трапецеидального профиля, выполненные методом масочного травления и вклеенные в массивное основание. Меры поставляются отдельно или наборами с параметрами по количеству поддиапазонов измерения поверяемого средства измерений.

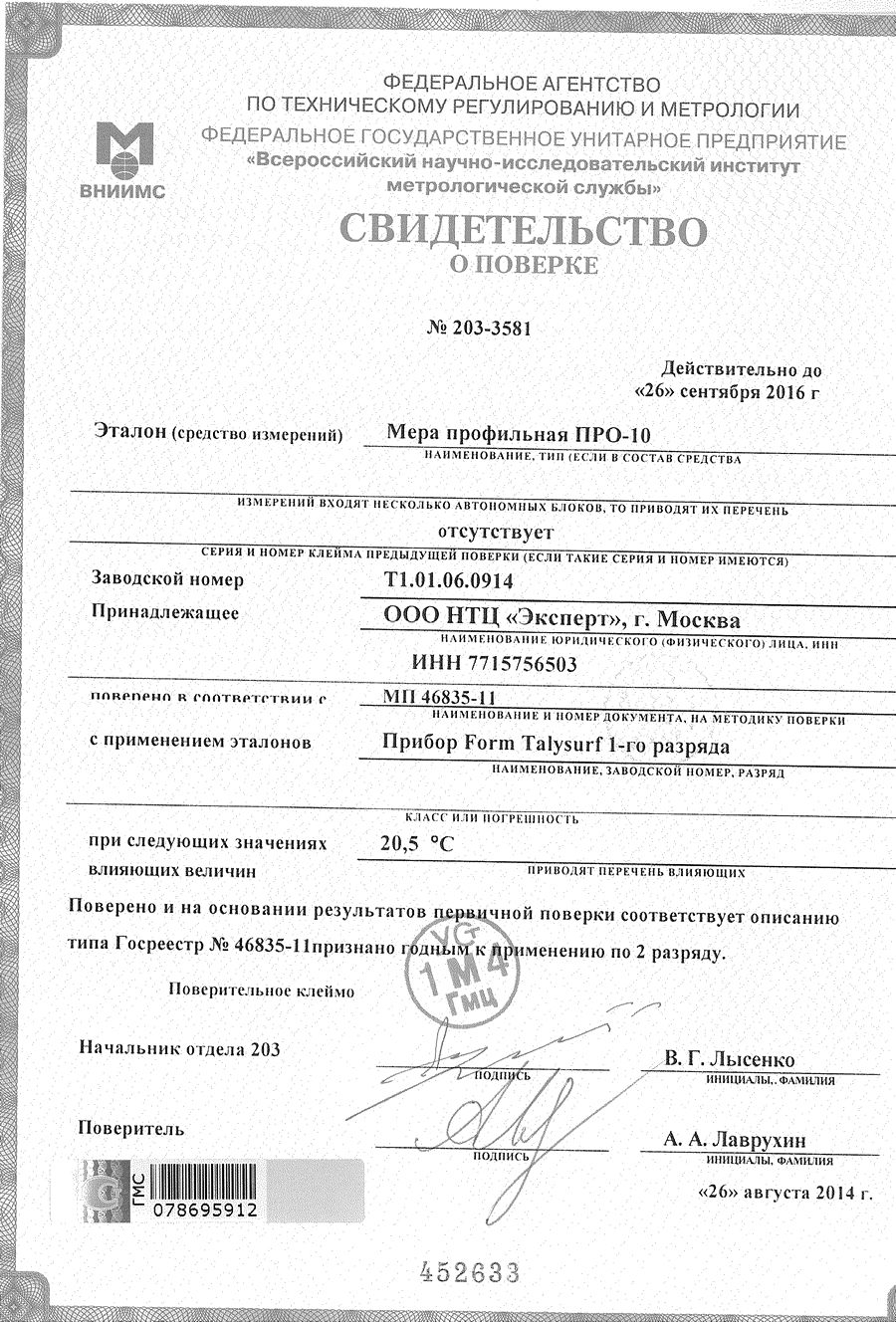

Поверка мер осуществляется в соответствии с документом «Меры профильные ПРО-10. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС». (образец свидетельства о поверке). Средство поверки - прибор для измерения текстуры поверхности 1го разряда серии Form Talysurf, фирмы Taylor Hobson, производства Великобритании.

Эталоны шероховатости Образцы шероховатости эталонные Образцы шероховатости с поверкой Образцы шероховатости с поверкой

Нормативные и технические документы, устанавливающие требования к мерам профильным ПРО-10

  • ГОСТ 8.296-2011 «ГСИ. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz и Ra в диапазоне 0,025...3000 мкм»
  • МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50м и длин волн в диапазоне 0,2 ... 50мкм»
  • ТУ 3932-004-70281271-2011 «Меры профильные ПРО-10. Технические условия»

Характеристики и комплектность профильных мер ПРО-10 приведены в следующей таблице

Параметр Значение
Диапазон номинальных значений параметра Ra, мкм от 0,005 до 100
Диапазон номинальных значений параметров Rz, Rmax, мкм от 0,01 до 400
Диапазон номинальных значений параметра RSm, мкм от 20 до 2000
Пределы допускаемого СКО параметра Ra, % ± 3
Габаритные размеры, мм, длина / ширина / толщина 30 / 20 / 8
Размер рабочей области, мм, длина / ширина 20 /5
Комплект поставки
Мера профильная по заказу
Футляр 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.

Купить меры профильные ПРО-10 и другие средства неразрушающего контроля вы можете по цене указанной в прайс-листе. Смотрите так же разделы – Профилометры, Наборы ВИК, Шаблоны сварщика, Поверка измерительного инструмента, Аттестация специалистов по ВИК.



Меры профильные ПРО-10 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
