Лупы измерительные
Отсчетный микроскоп МИР-2
Отсчетный микроскоп МИР-2 предназначен для измерения мелких предметов и расстояний между штрихами, точками и другими неровностями поверхностей. Он находит применение в основном в производственных лабораториях и в качестве учебного средства измерений.
Микроскоп состоит из выдвижного тубуса, вставленного в корпус. В верхнюю часть тубуса вставлен окуляр Гюйгенса с отсчетной шкалой. В нижнюю часть корпуса ввинчен ахроматический объектив. На самом тубусе нанесены деления от 130 до 190 мм. Выдвижной тубус позволяет изменять расстояние между объективом и окуляром и тем самым изменять увеличение микроскопа. Увеличение при длине тубуса 130 мм - 19х, при длине тубуса 160 мм - 25,9х, при длине тубуса 190 мм - 33х. Для удобства работы рекомендуется устанавливать микроскоп на какой-либо штатив, например на штатив индикатора. Для этого на корпусе установлен хомутик, который можно передвигать вдоль корпуса и закреплять в любом месте.
При фокусировке микроскопа на исследуемую поверхность изменяется увеличение микроскопа вследствие изменения расстояния между объективом и окуляром; соответственно будет меняться и цена деления шкалы окуляра. Зависимость цены деления окулярной шкалы от расстояния между объективом и окуляром определяется с помощью объектмикрометра.
Технические характеристики микроскопа МИР-2 приведены в таблице
| Параметр | Значение |
| Пределы измерения | 0,015 - 6 мм |
| Окуляр Гюйгенса: - увеличение - цена деления шкалы |
7 0.1 мм |
| Ахроматический объектив: - увеличение - апертура |
3,7х 0,11 |
| Пределы шкалы выдвижного тубуса | 130 - 193 мм |
| Габаритные размеры | 134 x 67 x 34 мм |
| Масса | 0,29 кг |
Дополнительная информация:
Купить отсчетный микроскоп МИР-2 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Наборы для визуального контроля, Измерительные лупы, Фотоаппарат-микроскоп X-loupe, Поверка измерительного инструмента.
Отсчетный микроскоп МИР-2 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Отсчетный микроскоп МПБ-3
Отсчётный микроскоп МПБ-3 используется для измерения отпечатков на поверхности металлов при определении твёрдости по методу Бринелля. Значения твердости по Бринеллю находят по измеренному диаметру отпечатка используя приложение 3 ГОСТ 9012-59. МПБ-3 так же применяются в машиностроении, полиграфии, криминалистике и метрологии дли измерения любых мелких объектов. Основное отличие данной модели от МПБ-2, это наличие сменных объективов х2 и х4, дающих суммарное увеличение х25 или х50 с ценой деления 20 или 40 мкм.
Микроскоп МПБ-3 внесен в Госреестр (№12045-89) средств измерений РФ и РБ. Возможна поставка с поверкой. Поверке подлежат только приборы до 1994 года выпуска. Описание, устройство, порядок работы и расчет значений твердости содержатся в паспорте. Производство – Украина. Срок гарантии – 1 год. Комплект поставки включает: микроскоп МПБ-3 с объективами х2 и х4, паспорт, футляр, свидетельство о поверке или сертификат о калибровке.
Технические характеристики микроскопов серии МПБ приведены в таблице
| Параметр | МПБ-3 | МПБ-3М | МПБ-2 | |
| Объектив 4Х |
Объектив 2Х |
Объектив 4Х |
Объектив 2Х |
|
| Диапазон измерения, мм | 0…3,5 | 0…7 | 0…3,5 | 0…6,5 |
| Поле зрения, мм | 4,5 | 9 | 4,5 | 8,5 |
| Видимое увеличение микроскопа, крат | 50±2,5 | 25±1,2 | 50±2,5 | 24±1,2 |
| Предел допускаемой абсолютной погрешности измерения: - на длине до 2 мм (на любом интервале шкалы), мм - на всей длине шкалы, мм |
±0,02 |
±0,02 |
±0,02 |
- 0,01 - 0,02 |
| Диоптрийное перемещение окуляра, дптр | ±4 | |||
| Цена деления шкалы, мм | 0,02 | 0,04 | 0,02 | 0,05 |
| Расстояние от объектива до предмета, мм | 13,9 | 35,2 | 13,9 | 35,2 |
| Предел допускаемой абсолютной погрешности, мм | ±0,02 | |||
| Габаритные размеры, мм, не более | 238хØ53 | 202хØ50 | ||
| Масса, кг, не более | 0,55 | 0,48 | ||
| Масса объектива, кг, не более | 0,03 | |||
Дополнительная информация:
Видео с описанием микроскопа МПБ-3
Подпишитесь на наш канал YouTube
Купить отсчетный микроскоп МПБ-3 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Наборы для визуального контроля, Измерительные лупы, Фотоаппарат-микроскоп X-loupe, Поверка измерительного инструмента.
Отсчетный микроскоп МПБ-3 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Отсчетный микроскоп МПБ-3 В7

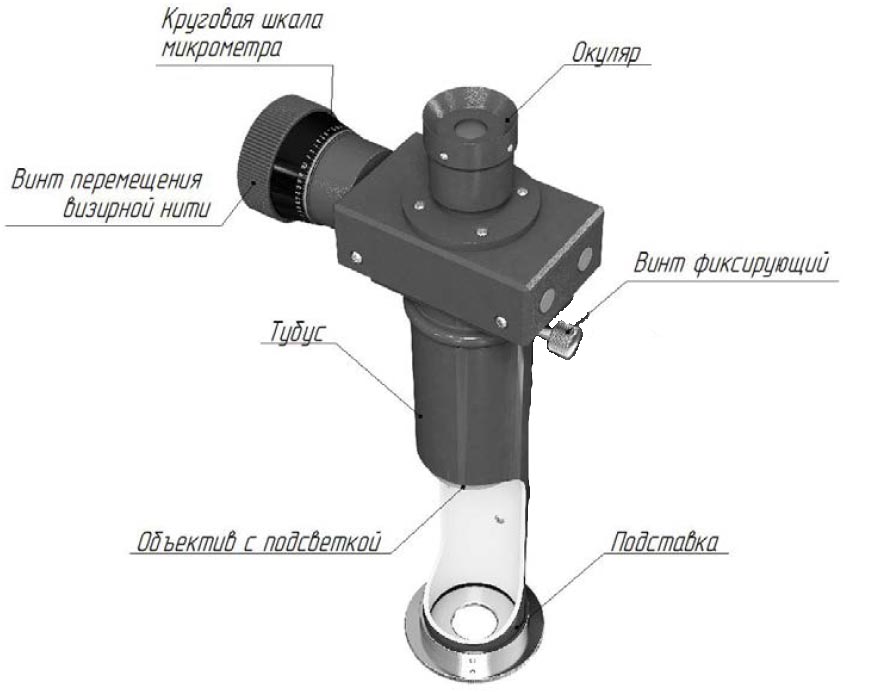

Отсчетный микроскоп МПБ-3 В7 — это китайский аналог советских МПБ-3 предназначенный для измерений отпечатков (лунок), полученных на поверхности металлов с использованием твердомеров Бринелля. Значения твердости по Бринеллю находят по измеренному диаметру отпечатка согласно приложению 3 ГОСТ 9012-59. Увеличение 40Х позволяет измерять отпечатки малых диаметров с высокой точностью, недоступной для микроскопов типа МПБ-2. Микроскоп МПБ-3 В7 комплектуется цифровой камерой и объективами дающими увеличение до 200х. Данную модель рекомендуется использовать при работе с металлами высокой твердости, для замера отпечатков использовать шариковые наконечники диаметром 5 мм; 2,5 мм; 2,0 мм и 1,0 мм.
Микроскоп МПБ-3 7В внесен в Госреестр средств измерения (№ 84447-22) и является средством измерения утвержденного типа. Помимо твердометрии, отсчетные микроскопы данного типа применяются в полиграфии, текстильной промышленности, образовательных учреждениях и других отраслях, требующих оперативных оптические измерений.
Технические характеристики отсчетных микроскопов МПБ-2 7В и МПБ-3 7В
| Параметр | Ед. изм. | МПБ-2 7В | МПБ-3 7В |
| Фото |  |
|
|
| Диапазон измерений | мм | от 0 до 6 | от 0 до 3 |
| Количество делений | 6 | 3 | |
| Цена деления неподвижной шкалы сетки окуляра | мм | 1 | 0,5 |
| Цена деления шкалы барабана микрометрического винта | мм | 0,01 | 0,005 |
| Поле зрения, не менее | мм | 9 | 6 |
| Видимое увеличение микроскопа | крат | 20 | 40 |
| Объектив: | мм | 1х | 2х |
| Окуляр: | мм | 20х | 20х |
| Фокусное расстояние окуляра, не более | мм | 12,6 | 12,6 |
| Фокусное расстояние объектива, не более | мм | 31,5 | 35,1 |
| Диапазон фокусировки окуляра | дптр | ±4 | ±4 |
| Диоптрийная регулировка | - | да | да |
| Предел допускаемой абсолютной погрешности: - на длине до 2 мм (на любом интервале шкалы) - на всей длине шкалы |
мм | 0,01 0,02 |
0,01 0,02 |
| Диаметр основания (рабочее расстояние) | мм | 62 | 51,3 |
| Ресурс, не менее | лет | 10 | 10 |
| Габаритные размеры, не более: - высота - ширина - длина |
мм | 155 50 70 |
187 50 70 |
| Масса, не более | гр | 500 | 600 |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, не более |
°С % |
25±10 80 |
25±10 80 |
Порядок работы:

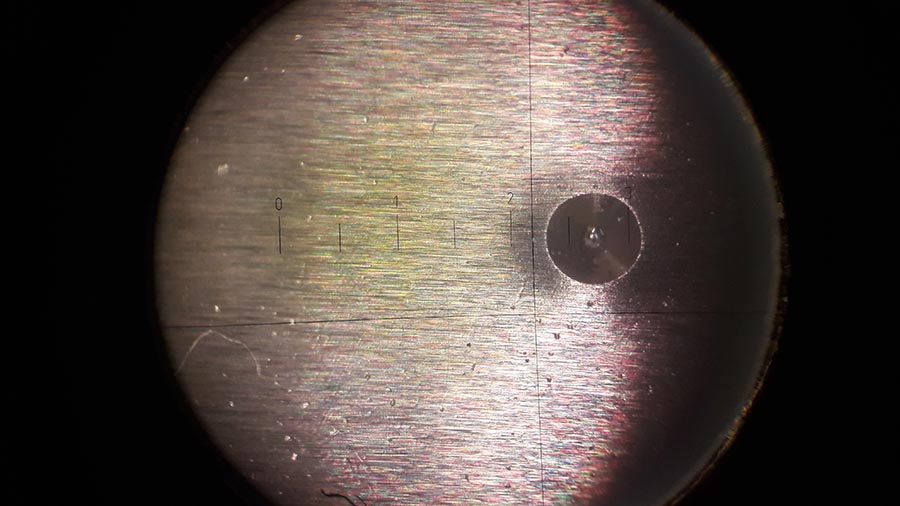

- Для измерения микроскоп установить основанием на испытуемый образец так, чтобы отверстие в основании было по возможности концентрично с измеряемым отпечатком, а окно в колонке находилось против внешнего источника света;

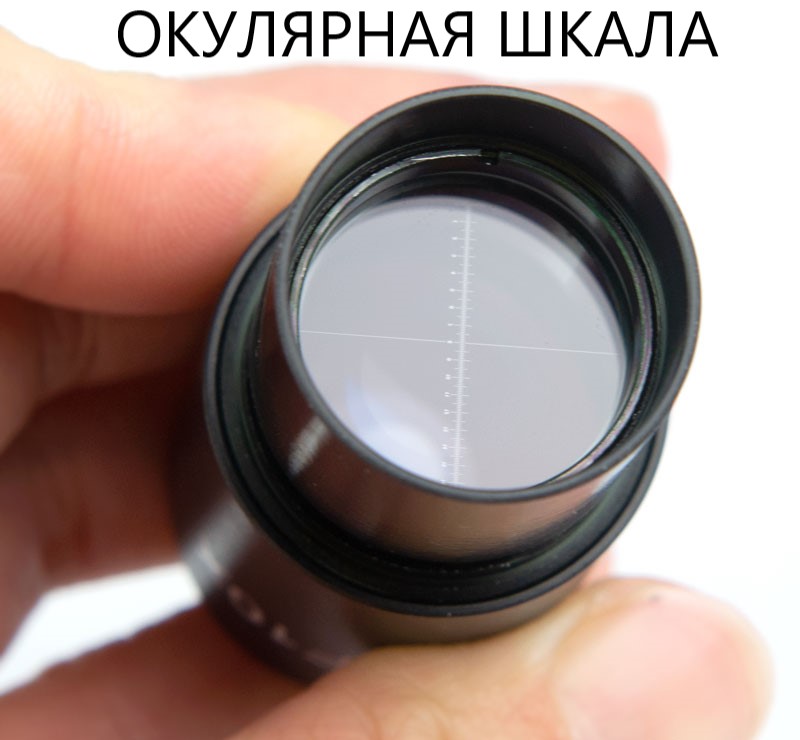

- Наблюдая в окуляр и вращая окулярное кольцо, установить резкое изображение шкалы сетки. Если при этом изображение отпечатка не будет резким, то вращением установочного кольца добиваются получения резкого изображения отпечатка в поле зрения окуляра;
- По диаметру измеренного отпечатка определить число твердости испытуемого образца по таблице приложения к ГОСТу 9012-59
Дополнительная информация:
- Микроскопы отсчетные МПБ. Руководство по эксплуатации
- Описание типа средства измерения
- Микроскопы отсчетные МПБ. Методика поверки
Купить отсчетный микроскоп МПБ-3 В7 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Наборы для визуального контроля, Измерительные лупы, Услуги по измерению твердости, Поверка измерительного инструмента.
Отсчетный микроскоп МПБ-3 В7 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

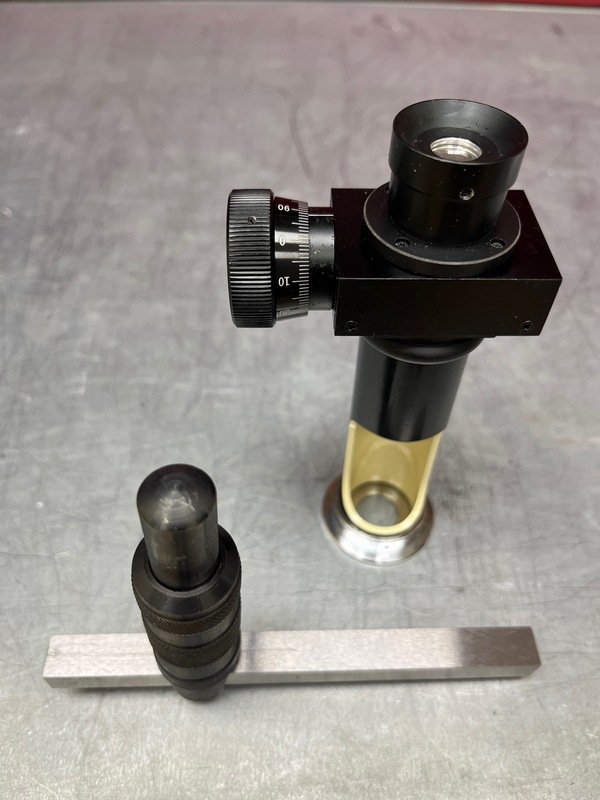

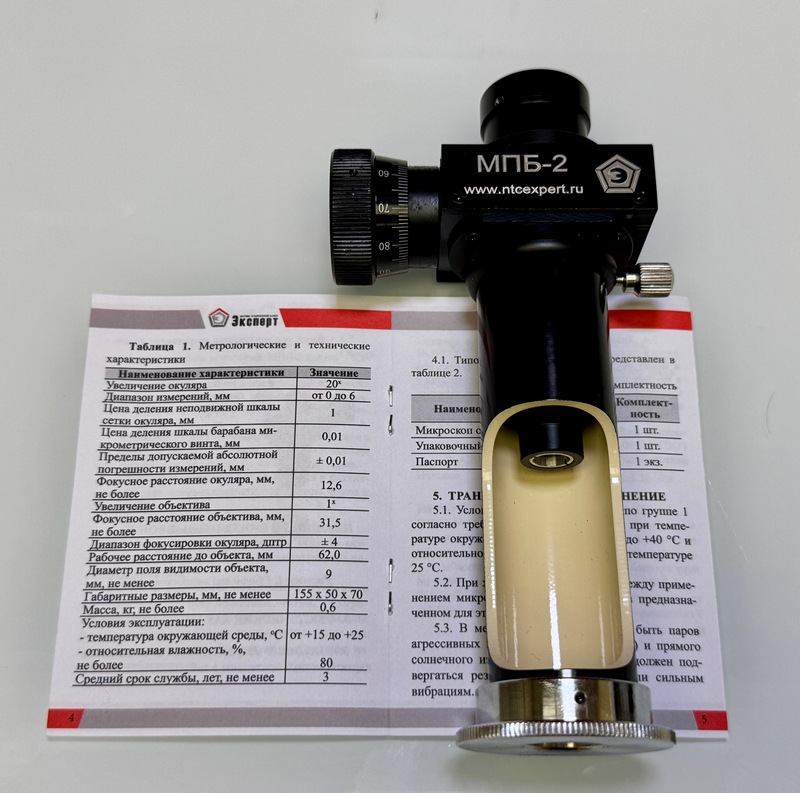

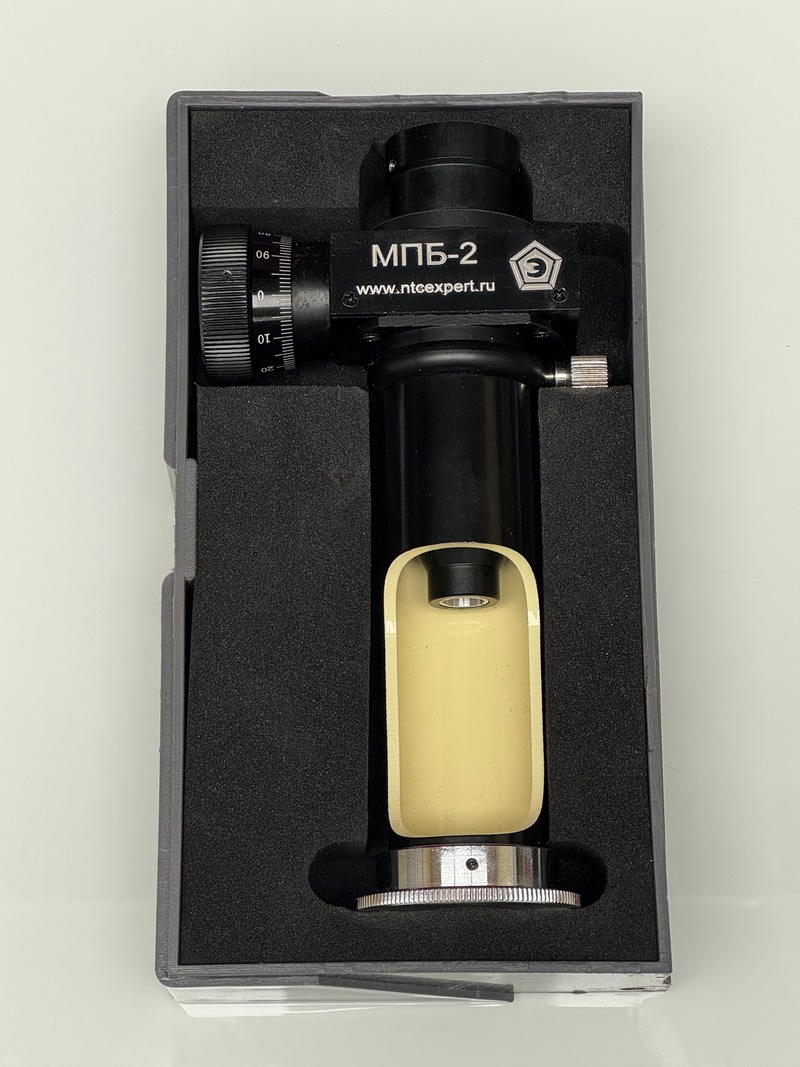

Отсчетный микроскоп МПБ-2 | НТЦ «Эксперт»
 |
Китайский отсчетный (измерительный) микроскоп МПБ-2 — это современный аналог советского МПБ-2, предназначенный для измерений отпечатков (лунок), полученных на поверхности металлов с использованием твердомеров Бринелля. Значения твердости по Бринеллю находят по измеренному диаметру отпечатка согласно приложению 3 ГОСТ 9012-59. Данную модель рекомендуется использовать для замера отпечатков с шариковыми наконечниками диаметром 10 мм и 5 мм. Помимо твердометрии, отсчетные микроскопы данного типа применяются в полиграфии, текстильной промышленности, образовательных учреждениях и других отраслях, требующих оперативных оптические измерений. Микроскоп поставляется с паспортом на русском языке и сертификатом калибровки (по заявке) |
 |
Микроскоп МПБ-2 7В внесен в Госреестр средств измерения (№ 84447-22) и является средством измерения утвержденного типа. Помимо твердометрии, отсчетные микроскопы данного типа применяются в полиграфии, текстильной промышленности, образовательных учреждениях и других отраслях, требующих оперативных оптические измерений.
Технические характеристики отсчетных микроскопов МПБ-2 и МПБ-3
| Параметр | Ед. изм. | МПБ-2 | МПБ-3 |
| Фото | |
|
|
| Диапазон измерений | мм | от 0 до 6 | от 0 до 3 |
| Количество делений | 6 | 3 | |
| Цена деления неподвижной шкалы сетки окуляра | мм | 1 | 0,5 |
| Цена деления шкалы барабана микрометрического винта | мм | 0,01 | 0,005 |
| Поле зрения, не менее | мм | 9 | 6 |
| Видимое увеличение микроскопа | крат | 20 | 40 |
| Объектив: | мм | 1х | 2х |
| Окуляр: | мм | 20х | 20х |
| Фокусное расстояние окуляра, не более | мм | 12,6 | 12,6 |
| Фокусное расстояние объектива, не более | мм | 31,5 | 35,1 |
| Диапазон фокусировки окуляра | дптр | ±4 | ±4 |
| Диоптрийная регулировка | - | да | да |
| Предел допускаемой абсолютной погрешности: - на длине до 2 мм (на любом интервале шкалы) - на всей длине шкалы |
мм | 0,01 0,02 |
0,01 0,02 |
| Диаметр основания (рабочее расстояние) | мм | 62 | 51,3 |
| Ресурс, не менее | лет | 10 | 10 |
| Габаритные размеры, не более: - высота - ширина - длина |
мм | 155 50 70 |
187 50 70 |
| Масса, не более | гр | 500 | 600 |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, не более |
°С % |
25±10 80 |
25±10 80 |
Порядок работы:
- Для измерения микроскоп установить основанием на испытуемый образец так, чтобы отверстие в основании было по возможности концентрично с измеряемым отпечатком, а окно в колонке находилось против внешнего источника света;
- Наблюдая в окуляр и вращая окулярное кольцо, установить резкое изображение шкалы сетки. Если при этом изображение отпечатка не будет резким, то вращением установочного кольца добиваются получения резкого изображения отпечатка в поле зрения окуляра;
- По диаметру измеренного отпечатка определить число твердости испытуемого образца по таблице приложения к ГОСТу 9012-59
Дополнительная информация:
- Микроскопы отсчетные МПБ. Руководство по эксплуатации
- Описание типа средства измерения
- Микроскопы отсчетные МПБ. Методика поверки
Купить отсчетный микроскоп МПБ-2 В7 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Наборы для визуального контроля, Измерительные лупы, Услуги по измерению твердости, Поверка измерительного инструмента.
Отсчетный микроскоп МПБ-2 НТЦ Эксперт можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

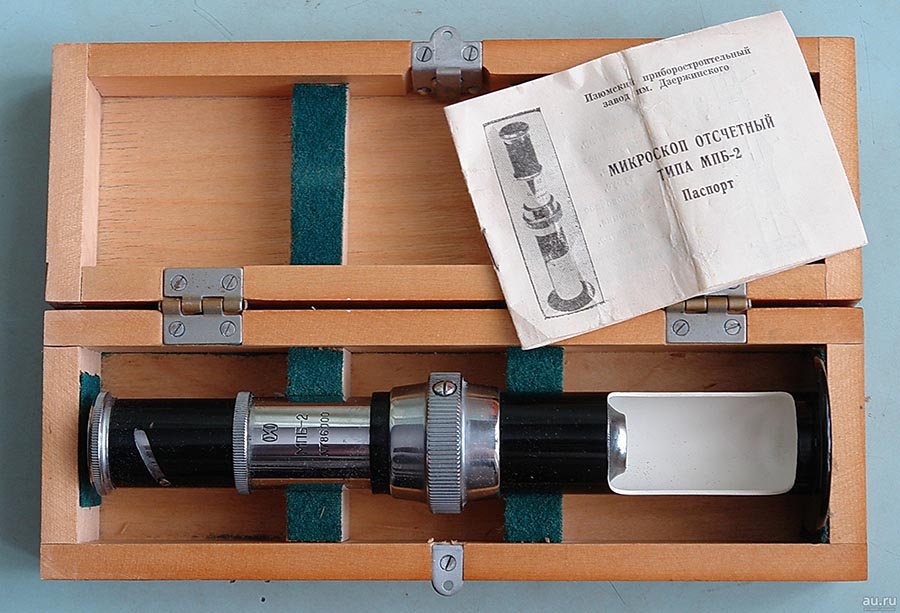

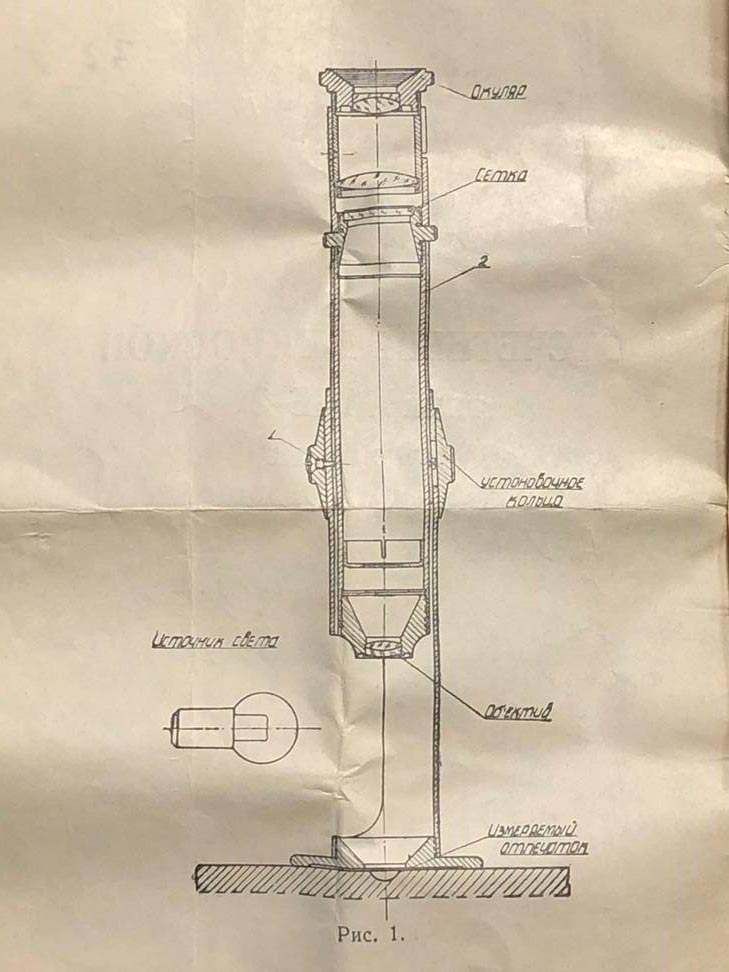

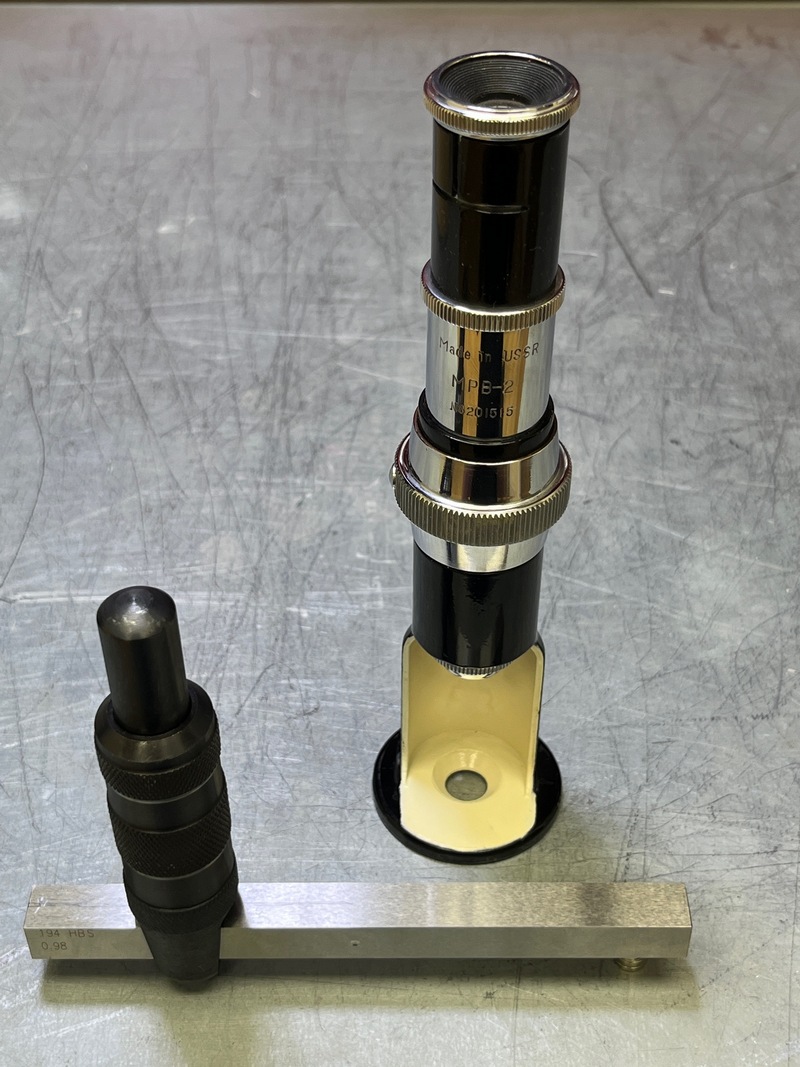

Микроскоп МПБ-2
Отсчётный микроскоп МПБ-2 используется для измерения отпечатков на поверхности металлов при определении твёрдости по методу Бринелля. Значения твердости по Бринеллю находят по измеренному диаметру отпечатка используя приложение 3 ГОСТ 9012-59. Микроскопы типа МПБ-2 так же применяются в машиностроении, полиграфии, криминалистике и метрологии дли измерения любых мелких объектов.
Микроскоп МПБ-2 внесен в Госреестр средств измерения. Возможна поставка с поверкой. Серийный выпуск данной модели прекращён на Украине в 1990г. Все поставляемые микроскопы «с хранения». Увеличение х24. Длина измерительной шкалы 6,5 мм. Описание, устройство, порядок работы и расчет значений твердости содержатся в паспорте. Производство – Украина. Срок гарантии – 1 год.
Технические характеристики микроскопов типа МПБ
| Параметр | МПБ-3 | МПБ-3М | МПБ-2 | |
| Объектив 4Х |
Объектив 2Х |
Объектив 4Х |
Объектив 2Х |
|
| Диапазон измерения, мм | 0…3,5 | 0…7 | 0…3,5 | 0…6,5 |
| Поле зрения, мм | 4,5 | 9 | 4,5 | 8,5 |
| Видимое увеличение микроскопа, крат | 50±2,5 | 25±1,2 | 50±2,5 | 24±1,2 |
| Предел допускаемой абсолютной погрешности измерения: - на длине до 2 мм (на любом интервале шкалы), мм - на всей длине шкалы, мм |
±0,02 |
±0,02 |
±0,02 |
- 0,01 - 0,02 |
| Диоптрийное перемещение окуляра, дптр | ±4 | |||
| Цена деления шкалы, мм | 0,02 | 0,04 | 0,02 | 0,05 |
| Расстояние от объектива до предмета, мм | 13,9 | 35,2 | 13,9 | 35,2 |
| Предел допускаемой абсолютной погрешности, мм | ±0,02 | |||
| Габаритные размеры, мм, не более | 238хØ53 | 202хØ50 | ||
| Масса, кг, не более | 0,55 | 0,48 | ||
| Масса объектива, кг, не более | 0,03 | |||
Дополнительная информация:

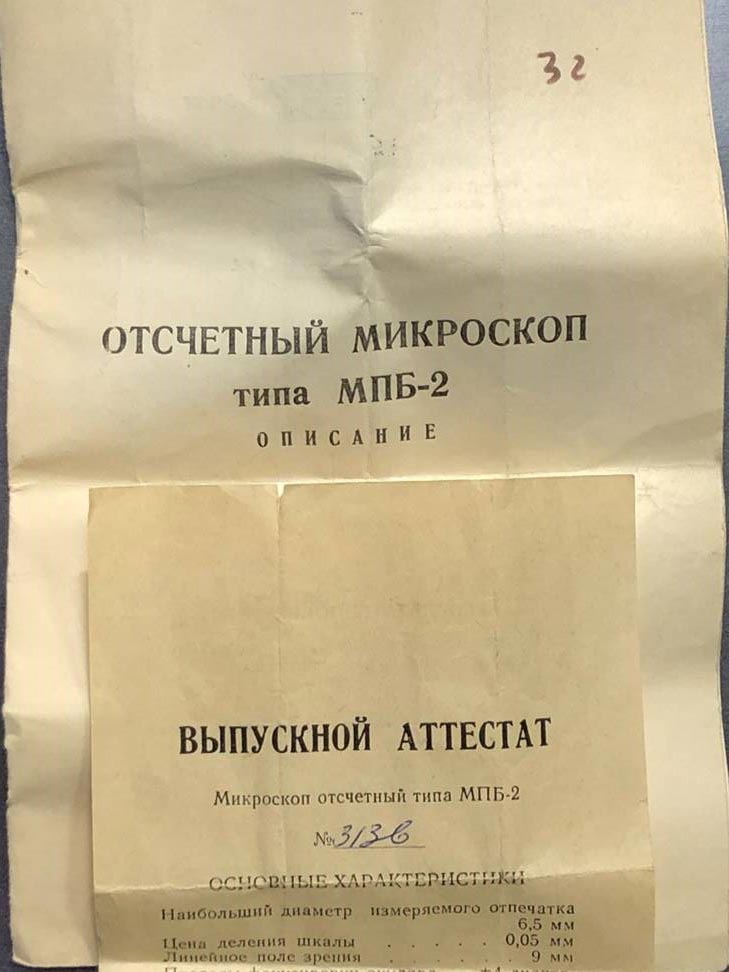

- Паспорт микроскопа МПБ-2

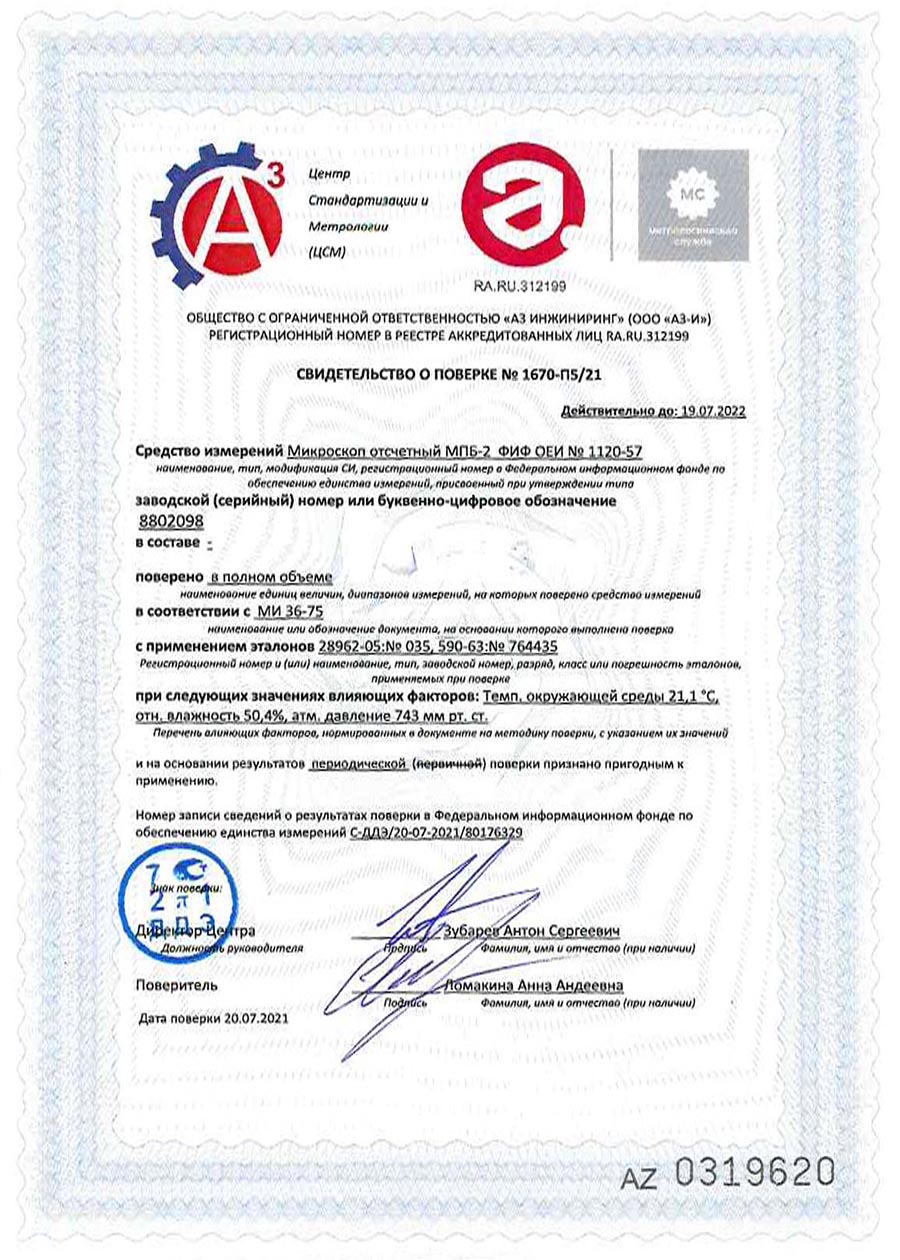

- Свидетельство о поверке микроскопа МПБ-2
- МИ-36-75 методика поверки микроскопа МПБ-2
- Информация по Госреестру
МПБ-2 - отсчётный измерительный микроскоп
Подпишитесь на наш канал YouTube
Купить отсчетный микроскоп МПБ-2 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Наборы для визуального контроля, Измерительные лупы, Фотоаппарат-микроскоп X-loupe, Поверка измерительного инструмента.
Отсчетный микроскоп МПБ-2 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Лупа измерительная L11
 |
Лупа измерительная L11 - самая бюджетная модель с длиной шакалы 11 мм. Измерение осуществляется с помощью измерительной шкалы в поле зрения лупы. Модель соответствует требованиям ГОСТ 25706-83 и инструкции по визуальному и измерительному контролю РД 03-606-03. Поставка лупы возможна без метрологической аттестации либо с сертификатом о калибровке собственной метрологической службы. Калибровка измерительной лупы проводится по методике РТ-ПМ-4972-445-2018. Межкалибровочный интервал – 2 года. Данная модель входит в состав базового набора для визуально измерительного контроля. Для более мощного увеличения, может быть использован портативный фотоаппарат-микроскоп X-loupe. Комплект поставки: измерительная лупа L11, паспорт, чехол, сертификат о калибровке (по заявке). Срок гарантии – 1 год. |
|
 |
||
 |
Технические характеристики, метрологическое обеспечение и цена измерительных луп приведены в таблице.
| Технические характеристики | Лупа измерительная ЛИ-3-10х с подсветкой (L30) |
Лупа измерительная ЛИ-3-10х |
Лупа измерительная L11 |
Отсчётный микроскоп МПБ-2 |
| Фото |  |
 |
|
 |
| Увеличение | 10х | 10х | 10х | 24±1,2 |
| Длина измерительной шкалы, мм | 20 | 15 | 11 | 6,5 |
| Цена деления шкалы, мм | 0,1 | 0,1 | 0,1 | 0,05 |
| Максимальная погрешность, мм | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Подсветка | есть | нет | нет | нет |
| Габариты, мм | 40х42 | 30х32 | 20х34 | 202хØ50 |
| Масса, г. | 80 | 15 | 20 | 480 |
| Срок гарантии | 1 год | не указан | 1 год | не указан |
| Межповерочный интервал | 2 года | 1 год | - | - |

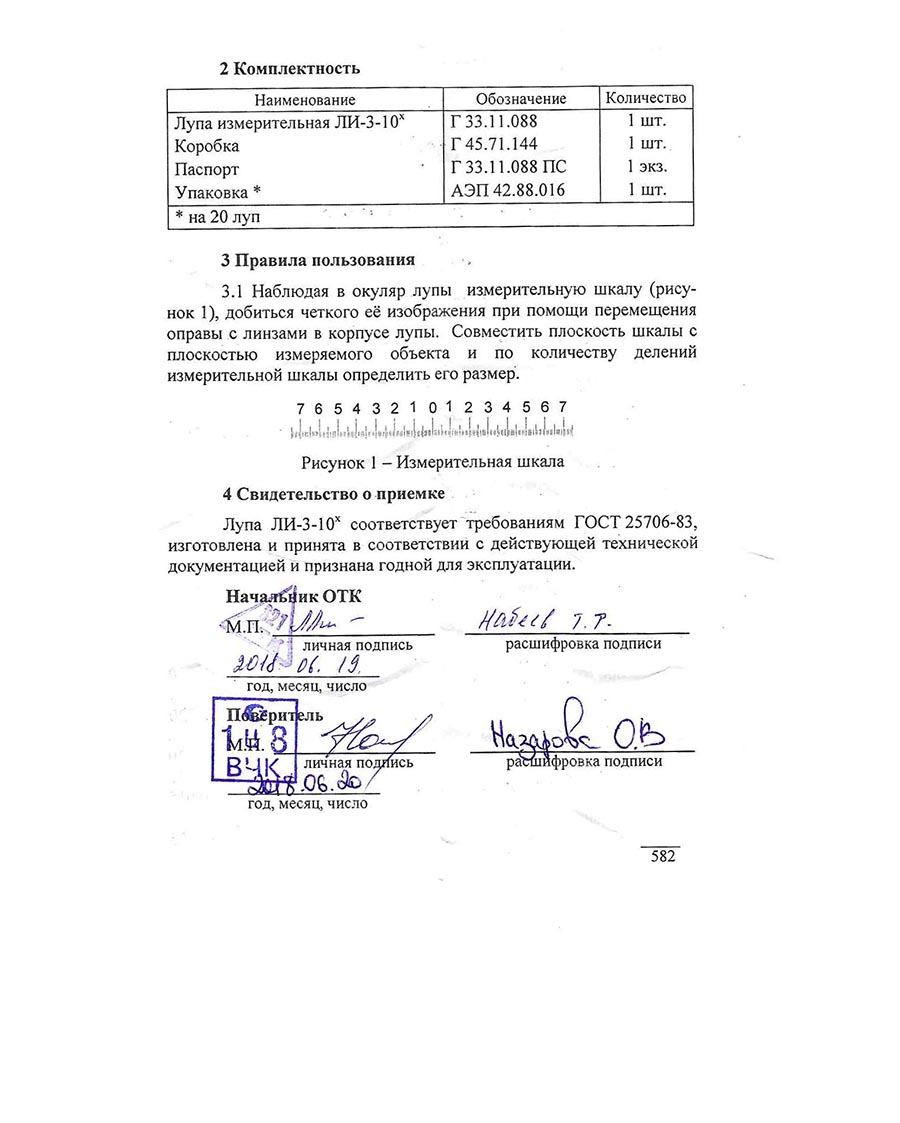

| Паспорт |  |
|
|
|
| Внесена в Госреестр | Да | Да | Нет | Да |
| Свидетельство Госреестра |  Продлено до 20.08.2029 |
 |
Нет | Есть |

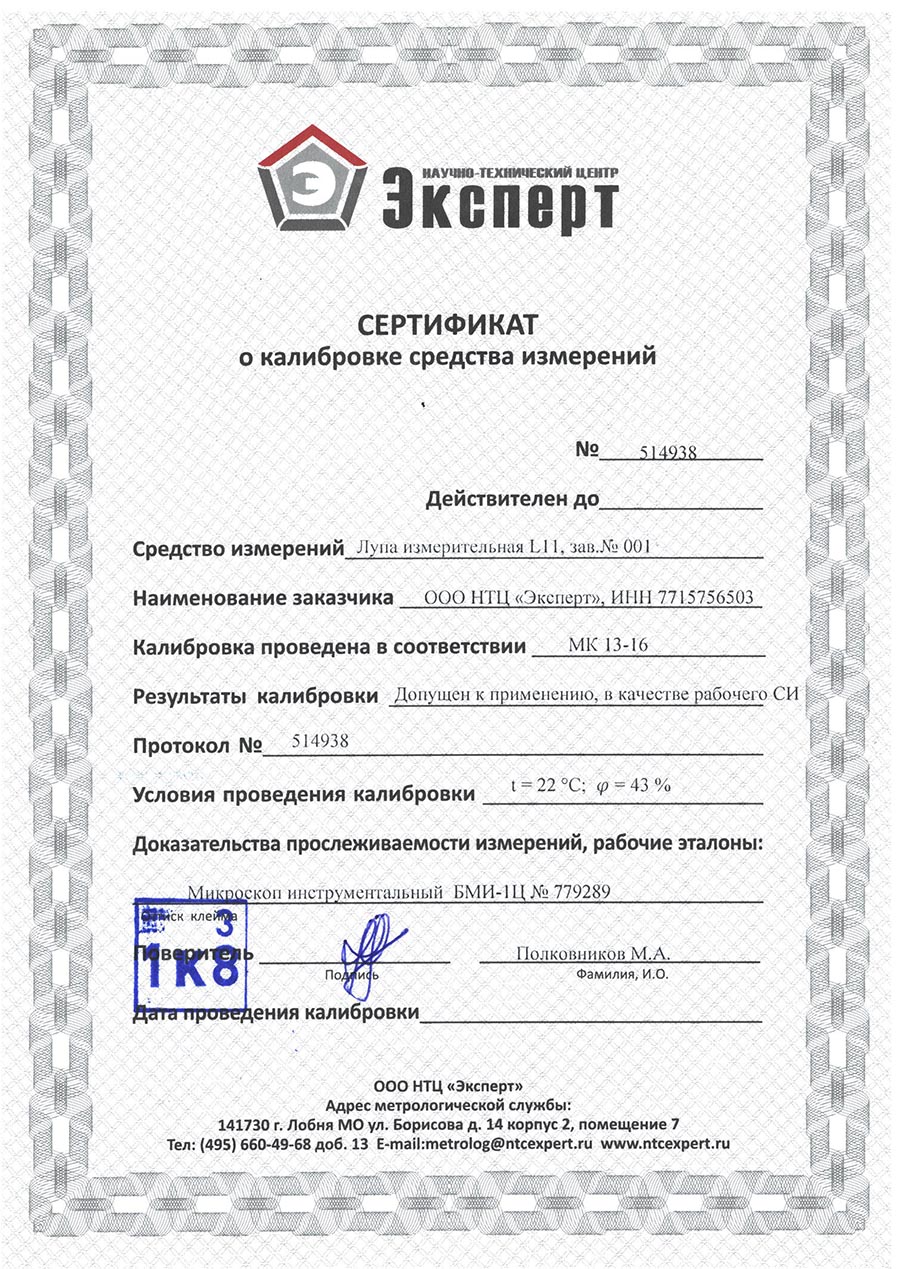

| Поверка / калибровка |  |
 |
 |
 |

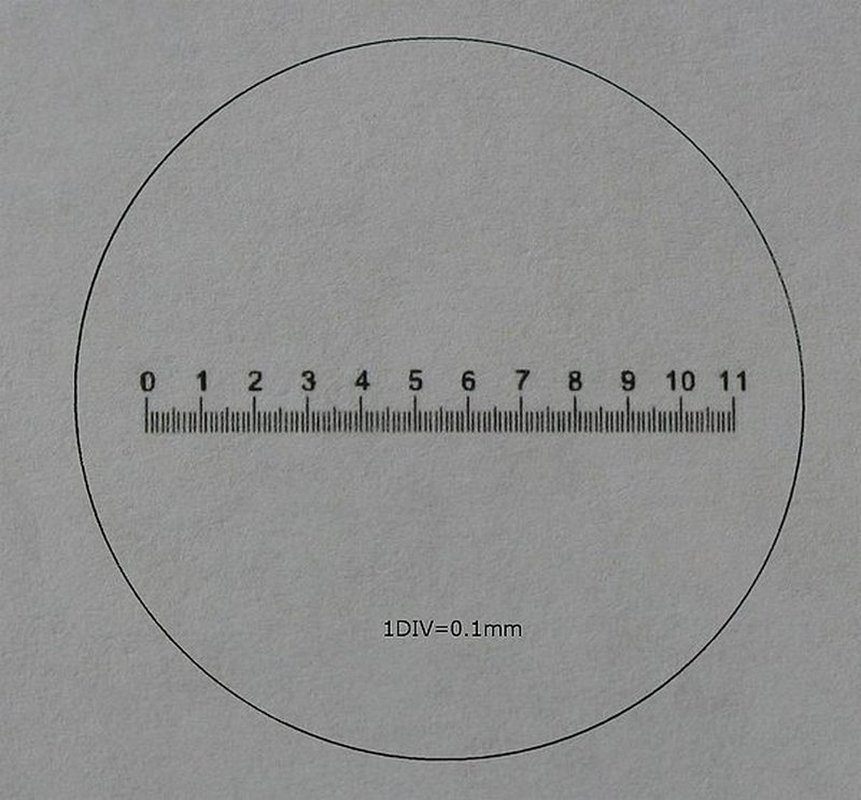

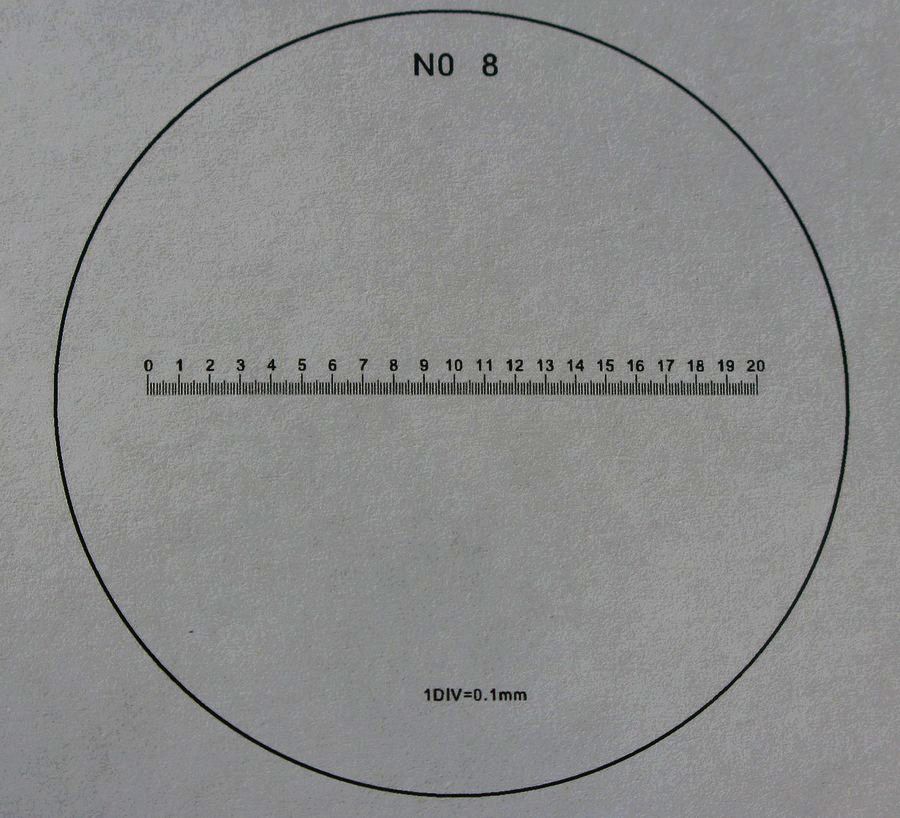

| Шкала |  |
 |
 |
|
Смотрите так же разделы: Наборы для визуального контроля, Фотоаппарат-микроскоп X-loupe, Поверка измерительного инструмента, Визуальный контроль.
Лупа измерительная L11 в наличии на складе можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

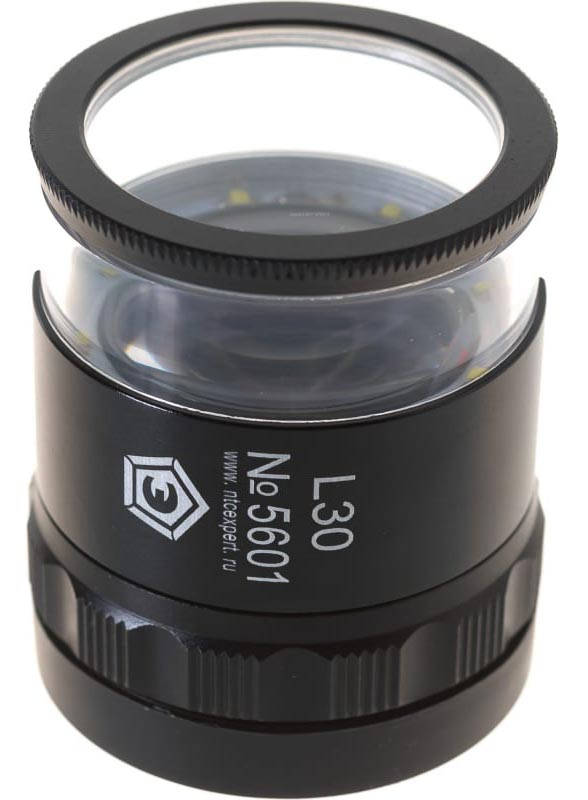

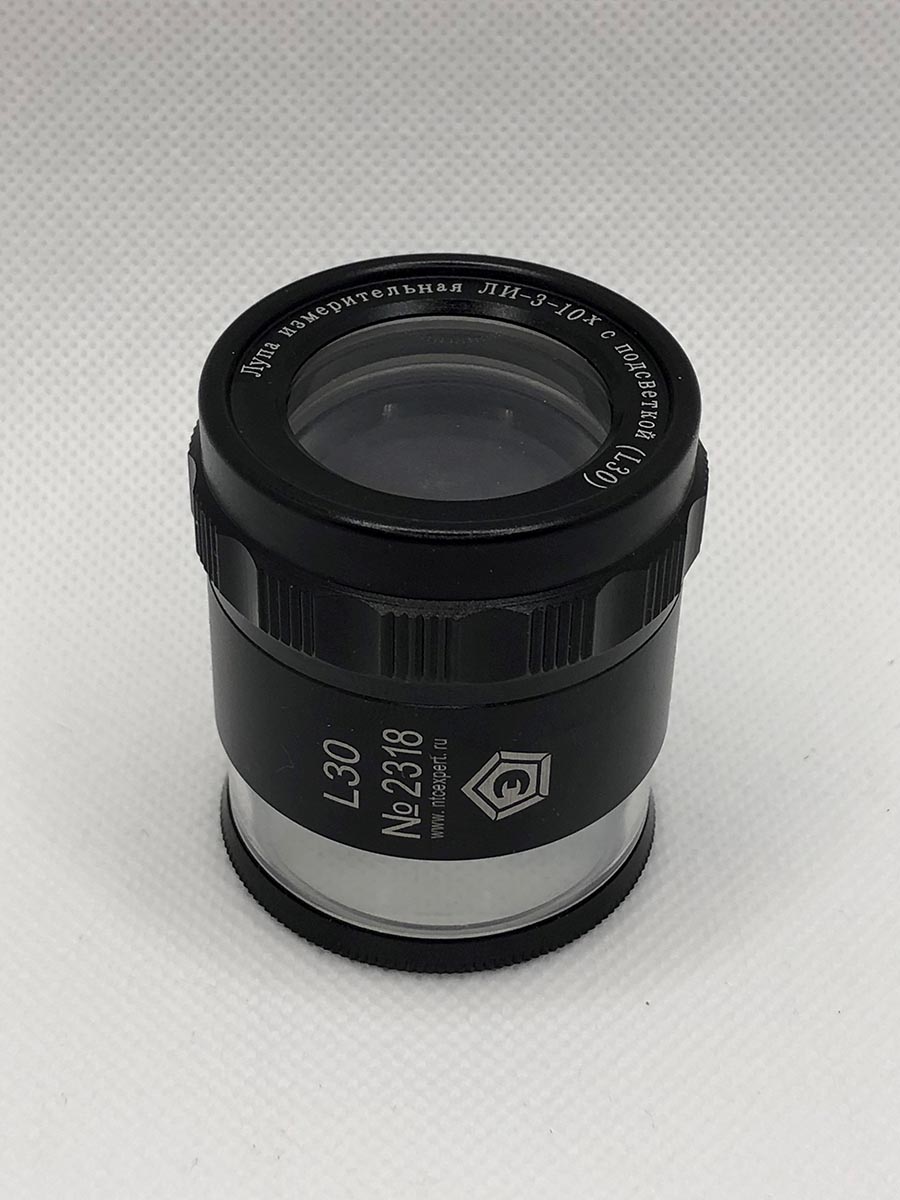

Лупа измерительная ЛИ-3-10х с подсветкой (L30)
L30 - это наиболее функциональная модель с длиной шкалы 20 мм и яркой светодиодной подсветкой. Измерительная лупа L30 производства НТЦ «Эксперт» внесена в Госреестр и является средством измерения утвержденного типа (№ 72156-18). Модель соответствует требованиям ГОСТ 25706-83 и инструкции по визуальному и измерительному контролю РД 03-606-03. Поставка лупы возможна как со свидетельством о поверке, так и без метрологической аттестации. Поверка измерительной лупы L30 проводится метрологической службой по методике РТ-ПМ-4972-445-2018. Межповерочный интервал – 2 года. Подробная информация о поверке измерительных луп здесь.
Измерительная лупа L30 входит в состав поверенного набора ВИК. Для более мощного увеличения может быть использован отсчетный микроскоп МПБ-2 или портативный фотоаппарат-микроскоп X-loupe. В качестве элементов питания используются батарейки типа G9 (они же LR936, LR45). Срок гарантии – 1 год. Комплект поставки: Измерительная лупа L30, батарейки, паспорт, чехол, свидетельство о поверке (по заявке). Дополнительной сертификации для изделий такого типа не требуется.
 |
 |
 |
|
|
|
Технические характеристики, метрологическое обеспечение и цена измерительных луп приведены в таблице.
| Технические характеристики | Лупа измерительная ЛИ-3-10х с подсветкой (L30) |
Лупа измерительная ЛИ-3-10х |
Лупа измерительная L11 |
Отсчётный микроскоп МПБ-2 |
| Фото | |
|
|
|
| Увеличение | 10х | 10х | 10х | 24±1,2 |
| Длина измерительной шкалы, мм | 20 | 15 | 11 | 6,5 |
| Цена деления шкалы, мм | 0,1 | 0,1 | 0,1 | 0,05 |
| Максимальная погрешность, мм | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Подсветка | есть | нет | нет | нет |
| Габариты, мм | 40х42 | 30х32 | 20х34 | 202хØ50 |
| Масса, г. | 80 | 15 | 20 | 480 |
| Срок гарантии | 1 год | не указан | 1 год | не указан |
| Межповерочный интервал | 2 года | 1 год | - | - |
| Паспорт | |
|
|
|
| Внесена в Госреестр | Да | Да | Нет | Да |
| Свидетельство Госреестра | Продлено до 20.08.2029 |
|
Нет | Есть |
| Поверка / калибровка | |
|
|
|
| Шкала | |
|
|
|
Дополнительная информация

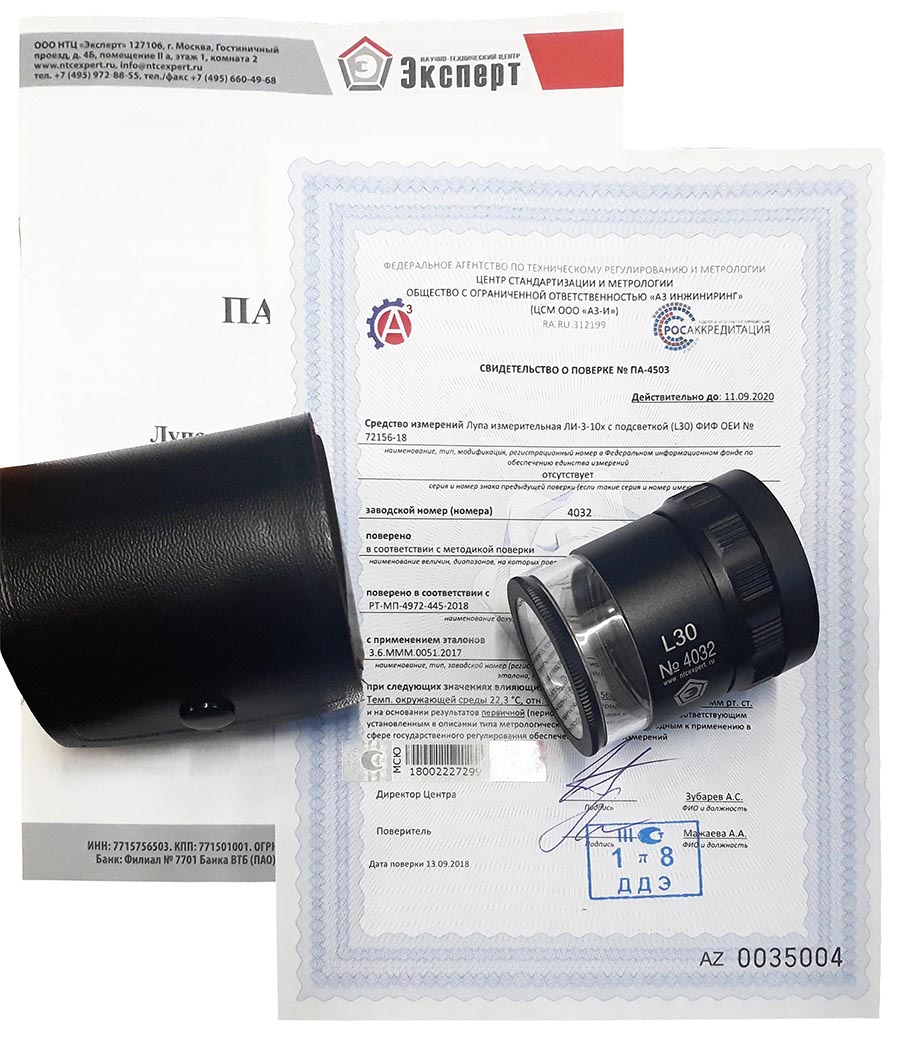

- Паспорт измерительной лупы L30
- Лупа L30 - свидетельство об утверждении типа
- Описание типа средства измерения на лупу измерительную L30
Смотрите так же разделы: Наборы для визуального контроля, Фотоаппарат-микроскоп X-loupe, Поверка измерительного инструмента, Визуальный контроль.
Лупа измерительная ЛИ-3-10х с подсветкой (L30) в наличии на складе можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
Лупы измерительные
Измерительные лупы используются для визуального контроля и измерений на плоскости. Измерение осуществляется с помощью измерительной шкалы в поле зрения лупы. Лупы соответствует требованиям ГОСТ 25706-83 и инструкции по визуальному и измерительному контролю РД 03-606-03.
Каждая лупа имеет паспорт изделия. В зависимости от конкретной модели на измерительные лупы может быть выдано свидетельство о поверке или сертификат о калибровке. Испытания измерительных луп проводится собственной метрологической службой в соответствии с требованиями раздела 3 ТУ 25-16.0018-84. Методика поверки измерительных луп содержится также в методиках МП 600-00 и ДДШ 4.161.014 МП. Измерительная лупа входит в состав набора для визуально измерительного контроля. Для более мощного увеличения, может быть использован портативный фотоаппарат-микроскоп X-loupe.
Купить измерительные лупы можно по цене, указанной в прайс-листе. Цена луп указана с учетом НДС. Лупы измерительные в наличии. Смотрите также разделы: Измерительный инструмент, Наборы для визуального контроля, Аттестация специалистов по визуальному контролю, Аттестация ЛНК по визуальному методу, Проведение визуального контроля.
Лупы измерительные в наличии на складе можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

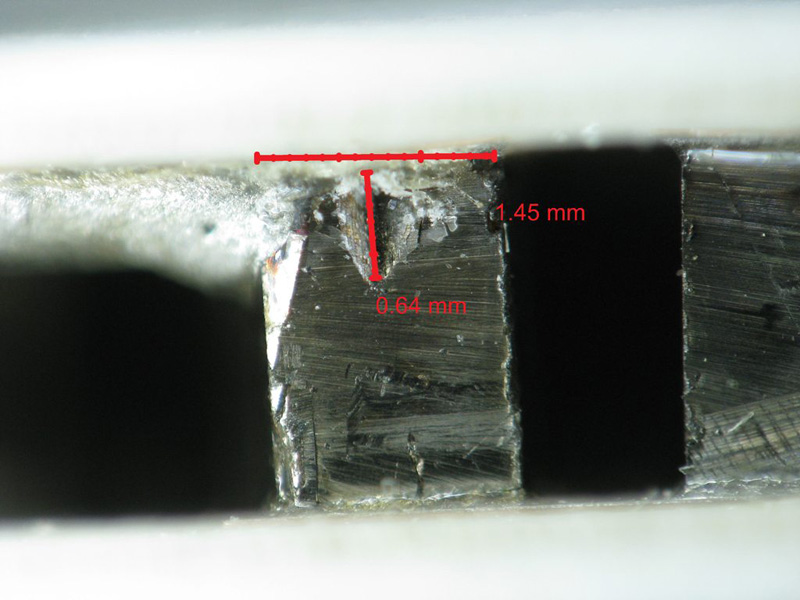

Фотоаппарат-микроскоп X-Loupe предназначен для фотосъемки объектов размером от 5мкм до 12 мм. Приборы X-Loupe состоят из модуля камеры и сменных объективов кратностью от 60х до 300х. Фотоаппарат-микроскоп работает от аккумулятора и имеет независимую подсветку с 6 параметрами яркости.
X-loupe для дефектоскопии
X-loupe удобен для фиксации дефектов внутри резервуаров, котлов и прочих местах, где использование фотоаппаратов и стационарных микроскопов связано с определенными неудобствами, такими как громоздкость, недостаточная мощность и освещенность. Фотоаппарат-микроскоп может быть использован взамен метода реплик при исследовании усталостных трещин металла на оборудовании и других объектах.

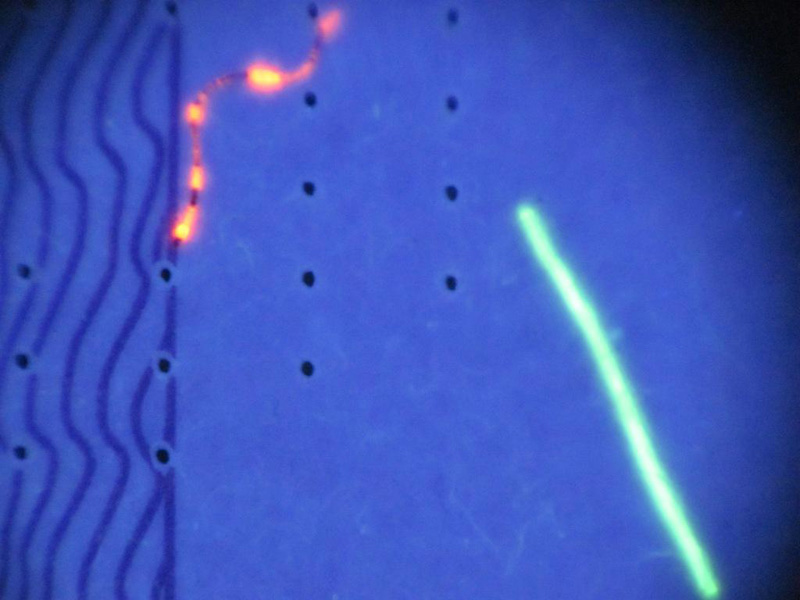

Для съемки дефектов выявленных с применением флуоресцентных пенетрантов, могут устанавливаться ультрафиолетовые объективы кратностью 100х и 150х. Данные объективы могут быть использованы для съемки любых объектов видимых в ультрафиолетовом свете.
Для обработки сделанных снимков камеры X-Loupe укомплектованы специальной программой дающей возможность измерять длину объектов, добавлять комментарии, фиксировать кратность объектива, время и дату снимков. Для достижения большей глубины резкости при съемке объемных предметов программа имеет функцию «расширенный фокус», группирующую серию фото в один четкий снимок.
Функции программы могут быть использованы при составлении заключений о результатах контроля, делая их более наглядными. При коллективных исследованиях возможен вывод изображения на монитор ПК.
 |
 |
 |
 |

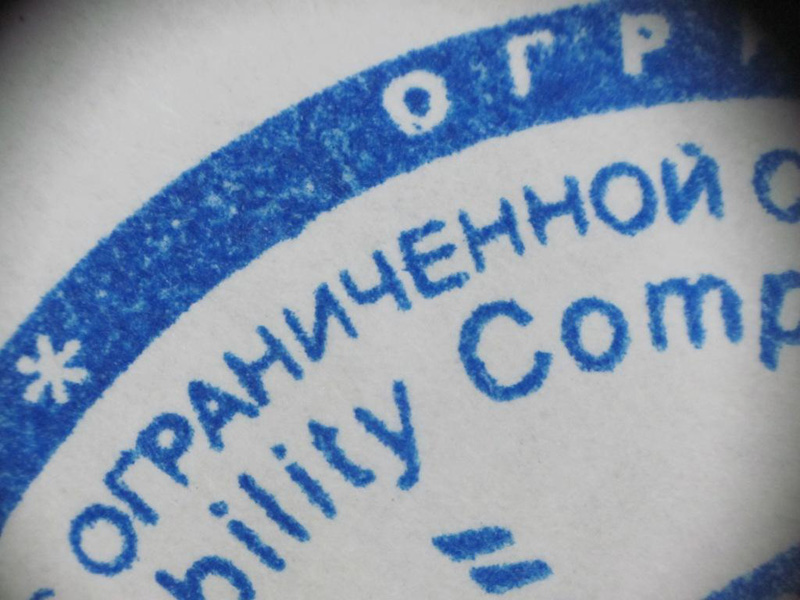

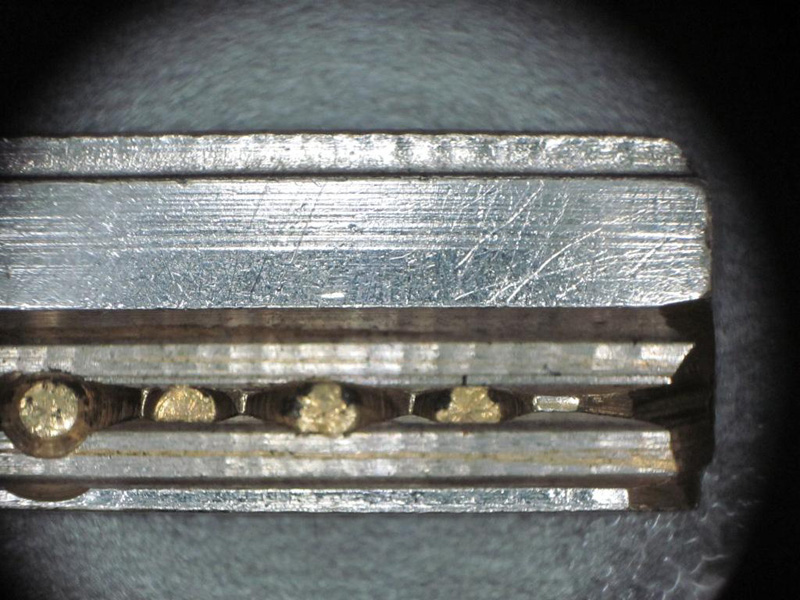

Применение X-Loupe в других областях:
- В криминалистике прибор может быть использован для анализа отпечатков пальцев и других следов, оставленных на месте преступления, например, следов инструмента при взломах и проникновениях. Отзыв эксперта криминалиста. Также вниманию криминалистов – камера для съемки отпечатков пальцев и камера для макросъемки со световыми фильтрами.
- В промышленности фотоаппарат-микроскоп применим везде, где необходим контроль качества сборки и анализ структуры поверхности, например, в печатном деле и в производстве микросхем.
- В любительской микросъемке X-Loupe может быть интересен филателистам, нумизматам, биологам и всем, кому не достаточно мощности обыкновенного фотоаппарата.
В комплект входят - модифицированный фотоаппарат Canon IXUS, 3 сменных объектива, аккумулятор, зарядное устройство, программное обеспечение, футляр для переноски.
 |
 |
 |
 |
 |
| Характеристики | X-LOUPE® – A500 (или C101) | X-LOUPE® – G20 (снят с производства) |
| Основные характеристики модуля камеры | ||
| Модель | Canon Digital IXUS 115 HS | Canon Digital IXUS 105 IS |
| Разрешение | 12,1 мегапикселей | 12,1 мегапикселей |
| Размер матрицы | 1/2.3" | 1/2,3" |
| Фокусное расстояние (эквивалент 35 мм) | 28 - 112 мм | 5,0 - 20,0 мм |
| Оптический зум | 4x | 4x |
| ЖК-экран | 3" | 2,7" |
| Источник питания | аккумулятор Canon NB-4L | аккумулятор Canon NB-6L |
| Емкость батареи | 750 mAh | 1000 mAh |
| Время зарядки батареи | примерно 1,5 часа | примерно 3 часа |
| Основные характеристики сменных объективов | ||
| Производитель | Компания Schott® | |
| Количество объективов | 1 (2) | 3 |
| Кратность | 60X, 150X | 60X, 150X, 300X |
| Поле зрения | 60X: 16x12mm, 150X: 5.7x4.5mm | 60X: 8x10.5mm, 150X: 4x3mm, 300X: 2x1.5mm |
| Разрешение по шкале USAF 1951 | - | 60X: 90.5 lp/mm, 150X: 181 lp/mm, 300X: 228+ lp/mm |
| Рабочее расстояние | от 1мм | от 1мм |
| Размеры объектов съемки | 10 микрон – 6 мм | 5 микрон - 12 мм |
| Подсветка объектива | 8 светодиодов | 16 светодиодов |
| Срок службы подсветки | 10 000 часов | 10 000 часов |
| Вес фотоаппарата с объективом | менее 300г | менее 660г |
| Диапазон рабочих температур | 0 ~ 40 C | 0 ~ 40 C |
