Ультразвуковой дефектоскоп «ФАЗАР 32+»

В рабочий комплект ультразвукового дефектоскопа «ФАЗАР 32+» входит специализированный сканер с блоком управления, рельсовые искательные системы с ультразвуковыми датчиками и емкостью с контактной жидкостью. Способ перемещения ручной, средняя скорость контроля до 4 км/ч. Для сканирования железнодорожного полотна (Р60, Р65 и Р75) применяются ультразвуковые преобразователи на фазированных решетках и низкочастотные преобразователи TOFD, собственного производства. Программное обеспечение позволяет проводить настройку контроля в полуавтоматическом режиме, имеет функции "авторазмер" и "автопротокол", позволяющие формировать протокол контроля в PDF файл и мгновенно отправлять его в диспетчерский пункт по связи GSM.

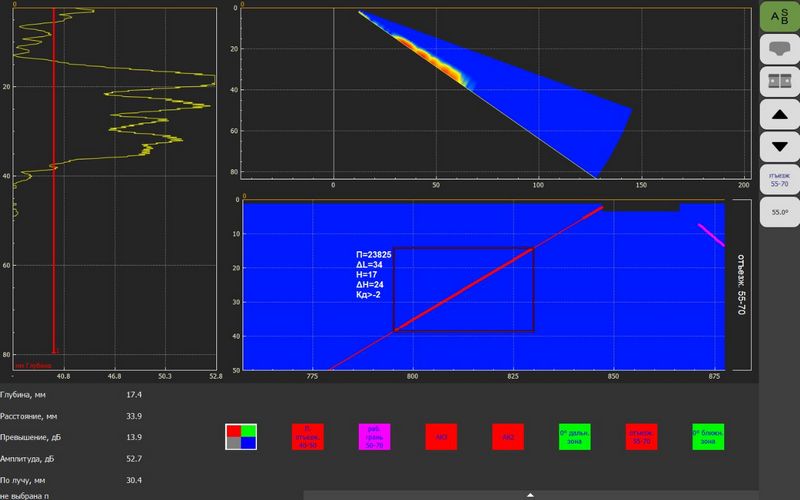

Электронное управление углом ввода УЗ-пучка и анализ отраженных эхосигналов позволяют в режиме реального времени формировать на экране дефектоскопа S-скан, в виде двумерного изображения сечения, что дает оператору наглядную информацию о расположении и координатах дефектов, позволяет измерять их реальные размеры. УЗ-пучок, сформированный многоэлементной фазированной решеткой, может быть направлен под различными углами и сфокусирован на любой глубине, что значительно повышает достоверность обнаружения дефектов расположенных в различных точках сечения рельса.

Особенности «ФАЗАР 32+»:

• Выявление при сплошном контроле всех типов дефектов, включая дефекты в перьях подошвы рельса;
• Непрерывное документирование (регистрация) результатов контроля в виде дефектограмм проконтролированных участков, с привязкой к путейским координатам;

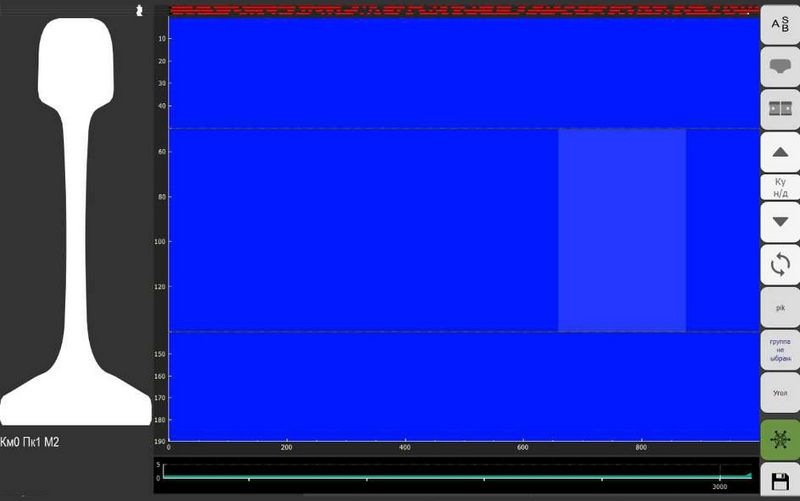

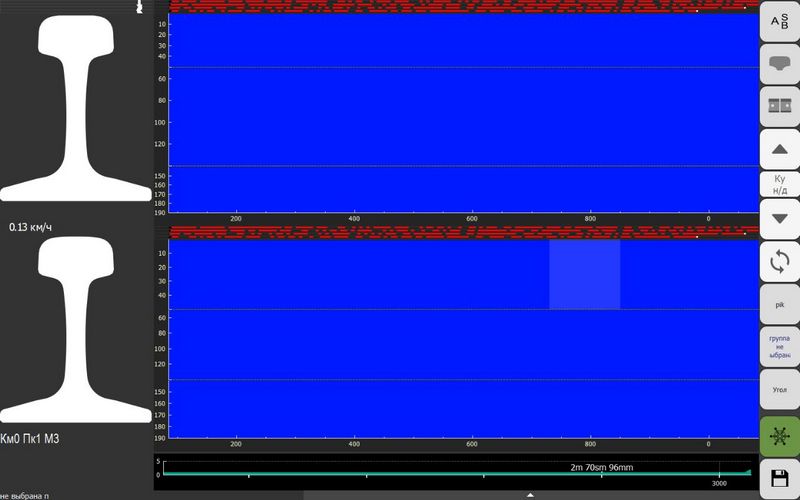

• Информация представляется в формате развертки типа “В”, с данными об амплитудно-временных характеристиках зарегистрированных эхо-сигналов;
• Функции «авторазмер» и «автопротокол» – формирование протокола контроля с возможностью мгновенной отправки в диспетчерский пункт по связи GSM;
• Отсутствие «слепых» зон пропусков дефектов при ультразвуковом контроле многоканальными преобразователями на фазированных решётках (ФР);
• Выявление сложных дефектов (кода типа 21.2), находящихся под расслоениями при сплошном контроле с поверхности катания;
• Выявление дефектов коррозионного типа (кода 69) в перьях подошвы рельса;

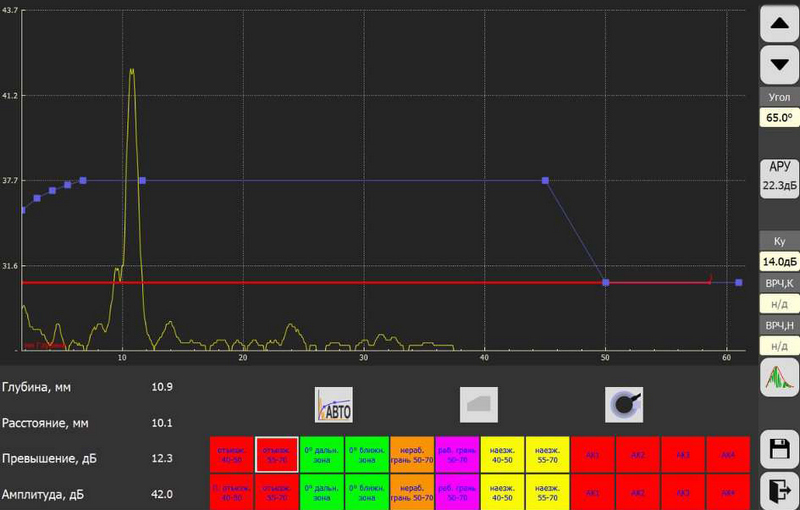

• Сигнализация о наличии дефектов – звуковая и цветовая, индикация установленных значений условной чувствительности контроля каналов (дБ), коэффициента выявляемости дефекта (дБ), координат дефектов (мм), текущей путейской координаты контролируемого участка пути (км и м);
• Наличие системы непрерывного контроля за состоянием акустического контакта.

Основные технические параметры «ФАЗАР 32+»:

• 128 независимых УЗК каналов;
• Диапазон углов ввода от 0 до 90°;
• Рабочий диапазон усиления до 80дБ;
• Поддержка разверток: A, B, C, D, L, S;
• Геолокация: GPS, ГЛОНАС;
• Интерфейсы : USB, LAN, GSM.

«ФАЗАР 32+» оснащен современными средствами управления и визуализации с возможностью поддержки различного периферийного оборудования (томографические сканеры, флеш-накопители, gps-приемники, средства интернет коммуникаций и др).

Эксплуатационные параметры «ФАЗАР 32+»:

• Габаритные размеры, не более: 700х1600х800 мм;
• Общая масса в сборе, не более: 30кг;
• Аккумуляторная батарея, встроенная: 12В, 20А/ч (10 часов работы);
• PC планшет: 11″, 1280х720 px;
• Температурный диапазон: -50°; +50° С

Ультразвуковой дефектоскоп «ФАЗАР 32+» в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
