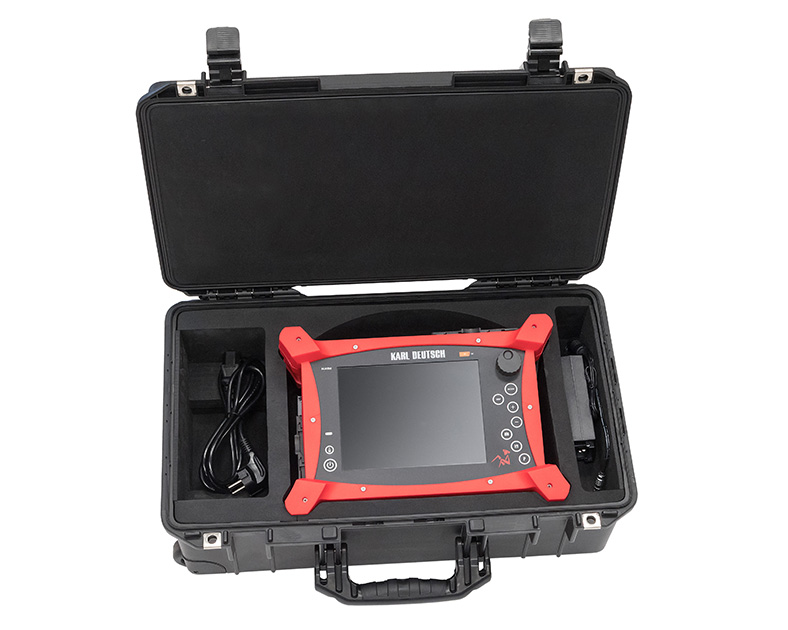

Ультразвуковой дефектоскоп Mantis
Портативный ультразвуковой дефектоскоп на фазированных решётках Mantis является одним из самых универсальных приборов. Дефектоскоп Mantis расширяет возможности для ультразвуковой дефектоскопии и коррозионного мониторинга и позволяет проводить классический контроль эхо-импульсным, зеркально-теневым и эхо-теневым методом, задействовать 16- и 64-канальные фазированные решётки для линейного, секторного или комбинированного сканирования, реализовать дифракционно-временной метод контроля TOFD, а также использовать метод абсолютной фокусировки в режиме реального времени.
Особое внимание при разработке прибора было уделено интерфейсу. Пошаговые настройки стали гораздо проще, а для обработки результатов по-прежнему доступно множество инструментов.
Возможности дефектоскопа Mantis:
- прибор может выстраивать А-, В-, С-, D-сканы, а также отображать данные в режиме эхо-динамики, виде сверху и сбоку;
- настроить временную регулировку чувствительности можно всего в 3 клика при помощи опции TCG;
- прибор автоматически замеряет скорость распространения УЗ-волн в исследуемых материалах;
- калибровать датчики, в том числе наклонные, можно также в 3 клика;
- настройки преобразователей и сканеров можно сохранять в энергонезависимой памяти;
- дополнительный архив предусмотрен для сохранения результатов контроля сварных швов;
- для визуализации контроля предусмотрена возможность построения 3D- и CAD-модели объекта на цветном дисплее с разрешением 1024x768 пикселей;
- можно использовать автоматическое создание отчёта;
- передавать файлы можно посредством порта Ethernet (для их обработки на ПК предусмотрено программное обеспечение CAPTURE);
- емкости аккумуляторов достаточно для работы в течение 4 часов, менять батареи можно «на горячую», не выключая устройство.
Технические характеристики ультразвукового дефектоскопа Mantis:
| Параметр | Значение |
| Общие характеристики | |
| Габаритные размеры, мм | 311× 88 × 220 |
| Масса, кг | 3,7 |
| Питание | 2 Li-Ion батареи (94 А·ч; 15 В; 5,67 А) |
| Время автономной работы, ч | До 6 |
| Разрешение экрана, пиксели | 1024 × 768 |
| Размеры дисплея, диагональ, см | 21,4 |
| Память | 128 ГБ |
| Возможности | |

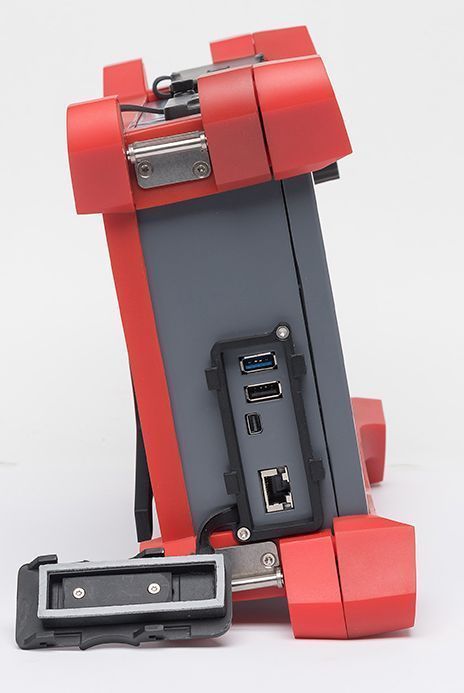

| Связь с компьютером | Ethernet, Wi-Fi, USB |
| Разъем для монитора | USB 3.0 (×1), USB 2.0 (×3) |

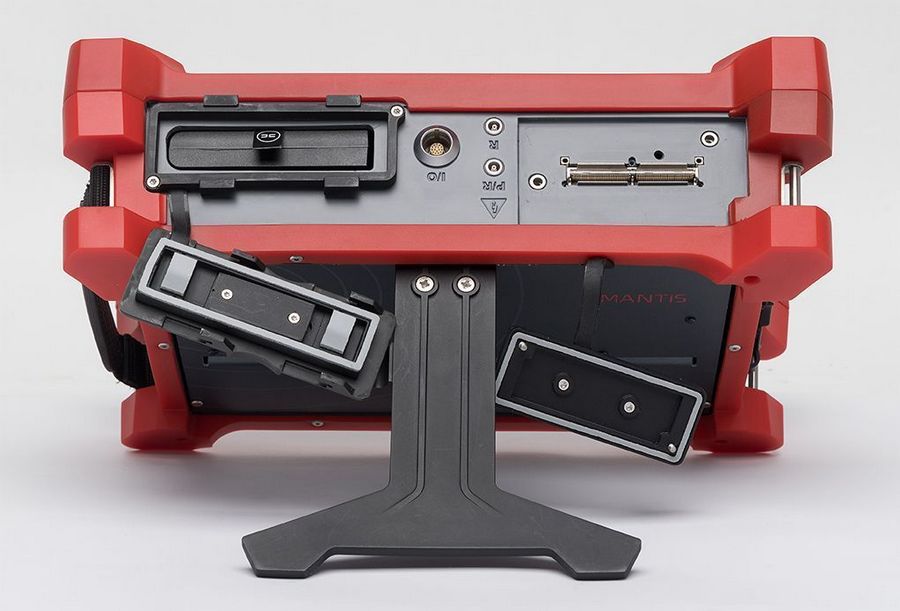

| IPEX PA разъем | 2 × LEMO 00 разъем (1PR/1R) |
| Подключение 3-осевого сканера | I/O 12TTL (5B/24B), 6 пиновый разъем |
| Условия эксплуатации | |
| Степень защиты | IP65 |
| Диапазон рабочих температур, °C | −10...+45 |
| Диапазон температур хранения, °C | −10...+60 |
| Испытание на падение | Согласно MIL STD-810G |
| Фазированные решетки | |
| Максимальная активная апертура | До 16 каналов |
| Сканирование | Линейное, секторное, комбинированное, законы CIVA |
| Метод фокусировки | Глубина по вертикали, траектория звука, проекция |
| Общее количество каналов | 64 |
| До 6 датчиков/до 8 групп/до 2048 законов фокусировки | Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.) |
| Режим TFM | |
| Преобразование каналов от 16 до 64 | Максимальное количество точек изображения TFM: до 1 Mpi (постобработка) |
| Максимальная частота обновления | До 80 кадров в секунду |
| Траектория звука | Прямой (L или S), непрямой и конвертированный режимы |
| Отображение сигнала | A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, 3D-вид |
| Генератор импульсов | |
| Каналы ФАР | Прямоугольный и отрицательный импульс Напряжение от 12 до 90 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <6 нc |
| TOFD каналы | Прямоугольный и отрицательный импульс Напряжение от 12 В до 200 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <5 нc |
| Приемник | |
| Каналы ФАР | Входное сопротивление 50 Ом Частотный диапазон 0,4–20 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг) |
| TOFD каналы | Входное сопротивление 50 Ом Частотный диапазон 0,6–25 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг) |
| Сбор данных | |
| Сбор данных | А-скан / Пики амплитуд |
| Частота, кГц | До 40 |
| Сжатие данных | До ×32 |
| Вид 3D/наложение изображения | Ограничение емкостью SSD-диска |
