Снято с производства
Ультразвуковой дефектоскоп NOVOTEST УД3701

NOVOTEST УД3701 – недорогой ультразвуковой дефектоскоп обеспечивающий эксплуатационную надежность и точность УЗ контроля объектов толщиной до 6000 мм для стали. Сочетание эргономичной компоновки, лёгкого металлического корпуса и цветного сенсорного дисплея (7” 155*85 мм) сводят к минимуму время на настройку и обслуживание прибора. Дефектоскоп УД3701 питается от аккумулятора 12А/ч и гарантирует работу без подзарядки до 20 ч., при температуре от -30°С до + 55°С. Ударопрочный корпус защищен от проникновения твердых тел и воды на уровне IР 65. Дефектоскоп соответствует ГОСТ Р 55809-2013 – «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров» и имеет регистрационный номер в Государственном Реестре средств измерения РФ № 72148-18.

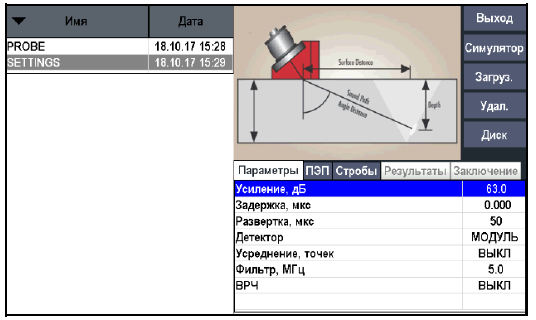

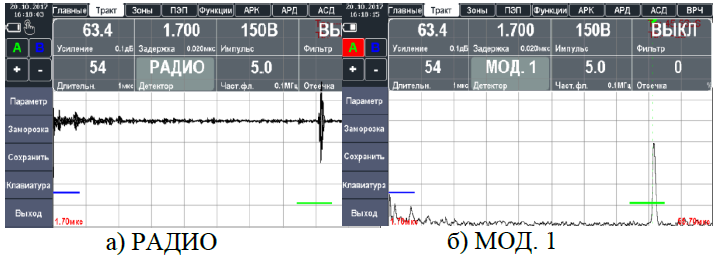

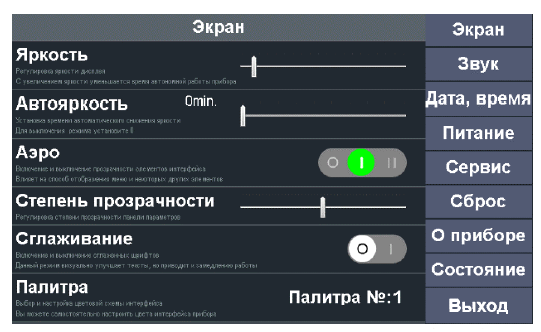

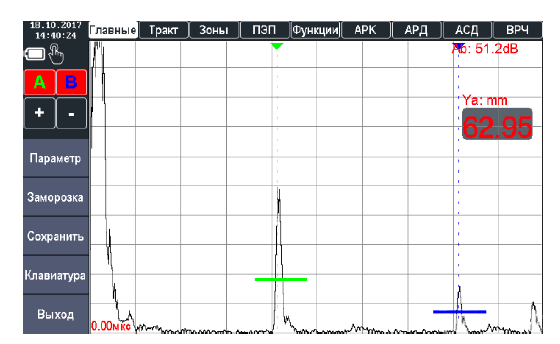

Режим работы «ДЕФЕКТОСКОП» дефектоскопа NOVOTEST УД3701 Режим работы «НАСТРОЙКИ» дефектоскопа NOVOTEST УД3701 Режим работы «АРХИВ» дефектоскопа NOVOTEST УД3701 Виды режимов отображения на дефектоскопе NOVOTEST УД3701 Построение АРД диаграмм на дефектоскопе NOVOTEST УД3701


Среди особенностей дефектоскопа стоит отметить:

  • плавную регулировку частот в диапазоне 0,2 – 10 MГц;
  • построение кривой ВРЧ допустимо как в ручном, так и в автоматическом режиме. Производится по 16 контрольным точкам;
  • возможность выбора типа индикации полученного сигнала (детектированный / радио);
  • наличие режима АРК, при котором эхо-сигналы на А скане отображаются а реальном (не компенсированном) виде;
  • увеличенная толщина линий прорисовки А-скана улучшает восприятие картинки при активации функции ТОЛСТЫЕ ЛИНИИ;
  • работа в режиме толщиномера;
  • совместим с преобразователями любых производителей.

Важным достоинством ультразвукового дефектоскопа NOVOTEST УД3701 является регулируемая частота повторений зондирующих импульсов (10 – 100 Гц), с изменяемой длительностью (25 – 500 нс, шаг 25 нс). Сочетание с широким диапазоном скоростей ультразвуковой волны (1000 – 9999 м/с), позволяет адаптировать дефектоскоп для контроля изделий из любых материалов, проводящих ультразвуковые колебания.

Память дефектоскопа ограниченна только объемом подключенной SD карты. УД3701 обеспечивает запись всех настроек и произведенных измерений с возможностью передачи данных на ПК для последующей обработки специализированной программой. По требованию заказчика дефектоскоп NOVOTEST УД3701 может быть оснащен модулем Bluetooth.

Дефектоскоп NOVOTEST УД3701 разработан и собран в РФ (подробнее о производителе). В базовый комплект поставки входят: ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок); преобразователи (П111–1 шт, П121–1 шт); кабель соединительный Lemo-Lemo; аккумулятор; зарядное устройство; кабель для подключения к компьютеру; контактная жидкость; паспорт; руководство пользователя; кейс. Базовая гарантия производителя и межповерочный интервал составляют – 1 год. Возможно приобретение с расширенной гарантией до 5 лет. Дополнительная информация содержится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Дефектоскоп NOVOTEST УД3701 в наличии на нашем складе. Актуальная цена в прайс-листе.

Технические характеристики ультразвукового дефектоскопа NOVOTEST УД3701 приведены в следующей таблице

Параметр Значение
NOVOTESN УД3701 NOVOTESN УД2301
  Ультразвуковой дефектоскоп NOVOTEST УД3701 Ультразвуковой дефектоскоп NOVOTEST УД2301
Развертка мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс
мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс
Задержка от 0 мкс до 1000 мкс
с шагом 25 нс
от 0 мкс до 1000 мкс
с шагом 25 нс
Максимальная толщина контролируемого материала до 6000 мм (эхо-режим) для стали до 3500 мм (эхо-режим) для стали
Диапазон скоростей 1000 - 9999 м/с 1000 - 9999 м/с
Зондирующий импульс импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс настраиваемый, видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Частота повторений ЗИ автоматически регулируемая от 10 до 100 Гц автоматически регулируемая от 10 до 600Гц
Аналоговый усилитель широкополосный 0.4-20 МГц (6 дБ) широкополосный 1-10 МГц
Диапазон регулировки усиления 125 дБ, с шагом 0.5 дБ 125 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей
диапазон до 40 дБ,
с построением кривой по 15 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 16 точкам, регулируемая по высоте построение по 15 точкам, регулируемая по высоте
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Детектирование Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан четыре режима:
«РАДИО», «МОД. 1», «МОД. 2», «МОД. 3»
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала от 6 до 1000 мкс
Дисплей 7" тачскрин 155 х 85 мм Цветной, TFT 480 х 320 точек 135 х 100 мм
Язык Русский, английский Русский, английский
Память Ограничена емкостью CD карты До 32 Gb
Интерфейс USB,
Bluetooth - опционально
USB
Разъемы преобразователей 2 Lemo 2 Lemo
Тип питания Аккумулятор Li-Ion 12 a/ч
Зарядно-питающее устройство 220 В
Аккумулятор 3 шт типа АА
Зарядно-питающее устройство 220 В
Время работы до 20 часов До 5 ч. с аккумуляторами 2700 А/ч
Напряжение питания 5 В 4,5 В
Диапазон рабочих температур от -30°C до +55°C от -15°С до + 50°С
Размер (В x Ш x Д) 50 мм x 150 мм x 250 мм 160 мм x 80 мм x 38 мм
Масса 1,1 кг 0,25 кг без аккумуляторов

Дополнительная информация
