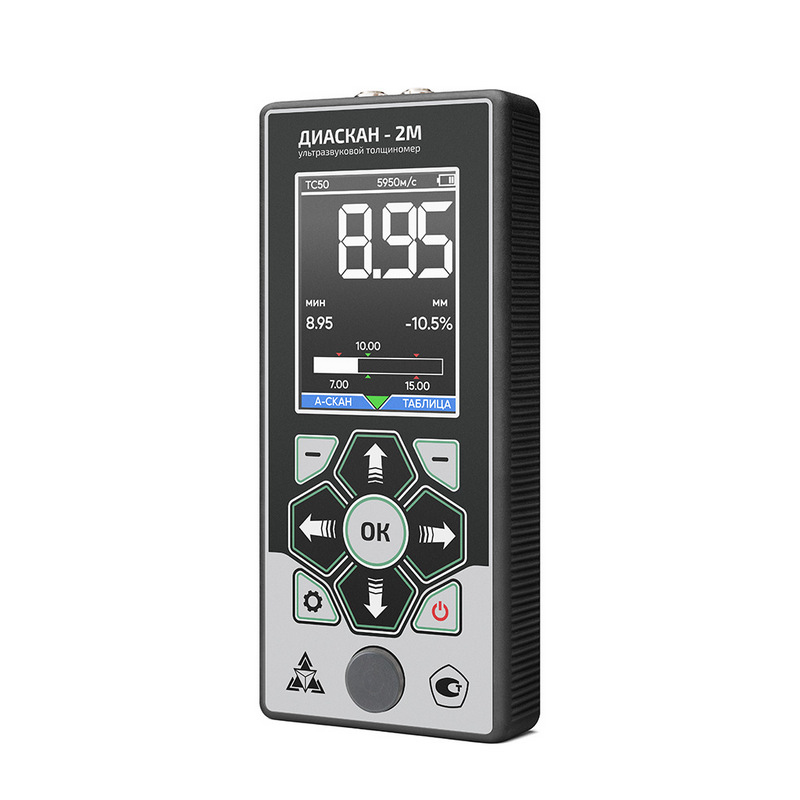

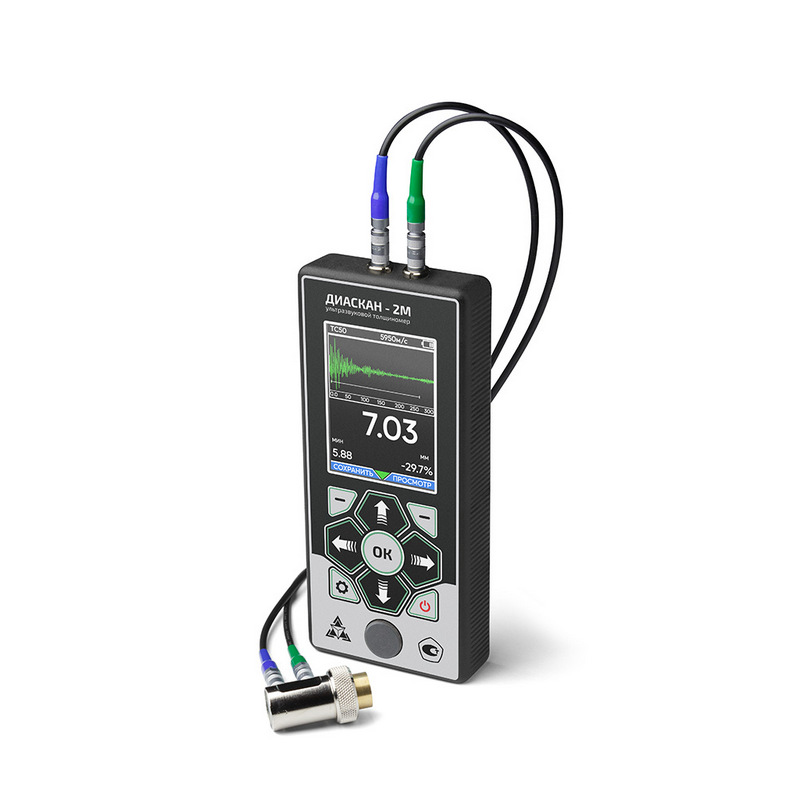

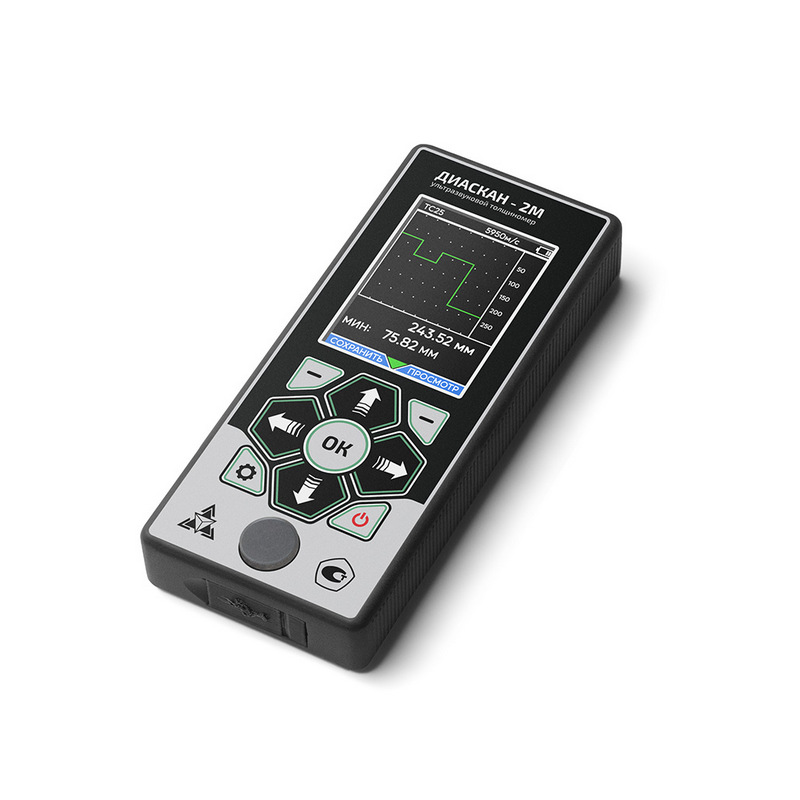

Ультразвуковой толщиномер ДИАСКАН-2М
Ультразвуковой толщиномер ДИАСКАН-2М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 20 МГц. Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 170.0 мкс, что соответствует диапазону от 0 до 505.7 мм по стали, при скорости УЗК 5950 м/с. Толщиномер Диаскан-2М применяется для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 20°С до 50°С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997). Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя. По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997. По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997. Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254. Толщиномер устойчив к воздействию вибраций частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997). Толщиномер сохраняет работоспособность после транспортирования при температуре окружающей среды от минус 30 до 50 °С.
Технические характеристики ультразвукового толщиномера ДИАСКАН-2М приведены в следующей таблице:
| Параметр | Значения |
| Предел допускаемой основной погрешности при измерении толщины, δн, мм |
± (0,01 + 0,01·dx), где dx – толщина измеряемого образца, мм |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм: при шероховатости Rz=320 мкм при шероховатости Rz=160 мкм при шероховатости Rz=80 мкм |
± 0,20; ± 0,15; ± 0,10. |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими непараллельность до 3 мм на базовой длине 20 мм, мм: при толщинах до 10 мм при толщинах от 10 до 50 мм |
± 0,30; ± (0,2+0,01Х), где Х – толщина образца в месте ввода УЗК. |
| Тип УЗ преобразователя | ультразвуковой раздельно-совмещенный или совмещенный. |
| Дисплей | TFT, цветной, с разрешением 240х320 пикселей, с регулировкой внутренней подсветки. |
| Частота обновления: | А-скан - 25 Гц, В-скан - 10 Гц. |
| Детектор А-развертки: | Радио (RF). |
| Зоны контроля | две зоны контроля (А и В) с регулировкой порога и положения. |
| Коэффициент усиления входного тракта | до 92 дБ, с шагом 0.5 дБ. |
| Полоса пропускания приемника | от 0.5 до 15 МГц. |
| Память | 500 файлов (размером до 50х50 значений), 1000 А- сканов и 1000 результатов В-сканирования. |
| Два типа файлов: | двумерная матрица для единичных измерений, А-скан и В-скан. |
| Возможность сохранения до 1000 пользовательских настроек толщиномера. | Да |
| Встроенные энергонезависимые часы реального времени. | Да |
| Интерфейс с персональной ПК | USВ |
| Габаритные размеры (В х Ш х Т) | не более 150х65х25 мм. |
| Масса толщиномера | 190 гр. |
| Средняя наработка на отказ | не менее 2500 часов. |
| Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. напряжением 5В Li-Pol аккумулятор |
| Потребляемая мощность | не более 3 ВА. |
| Время установления рабочего режима | не более 1 минут. |
| Время непрерывной работы: | а) от сети переменного тока - не менее 24 часов, с последующим выключением на 30 минут; б) от встроенного аккумулятора не менее 10 часов |
Диапазоны измерения толщины при работе с различными преобразователями:
| Тип преобразователя | Диапазон контроля по стали 40Х13, мм |
| ТС50 | 1,5 – 300 |
| ТС25 | 3,0 – 300 |
| ТС10 | 0,5 – 30 |
| ДЕ5-12 | 15 – 200 |
Комплект поставки:
- Блок электронный 1 шт.;
- Блок питания 1 шт.;
- Преобразователи ультразвуковые по заказу;
- Кабель подключения преобразователя 2 шт.;
- Кабель подключения к ПК 1 шт.;
- Руководство по эксплуатации 1 шт.;
- Монтажный чехол 1 шт.;
- УЗ-гель "Волна" (от -30°С +100°С, 0,03кг) 1 шт.;
- Кейс для транспортировки и хранения 1 шт.
Дополнительные материалы:
- Толщиномер ультразвуковой Диаскан-2М
- Декларация ЕАЭС Диаскан
- Сертификат об утверждения типа СИ Диаскан
- Свидетельство РЖД ДИАСКАН от 21.03.2025
