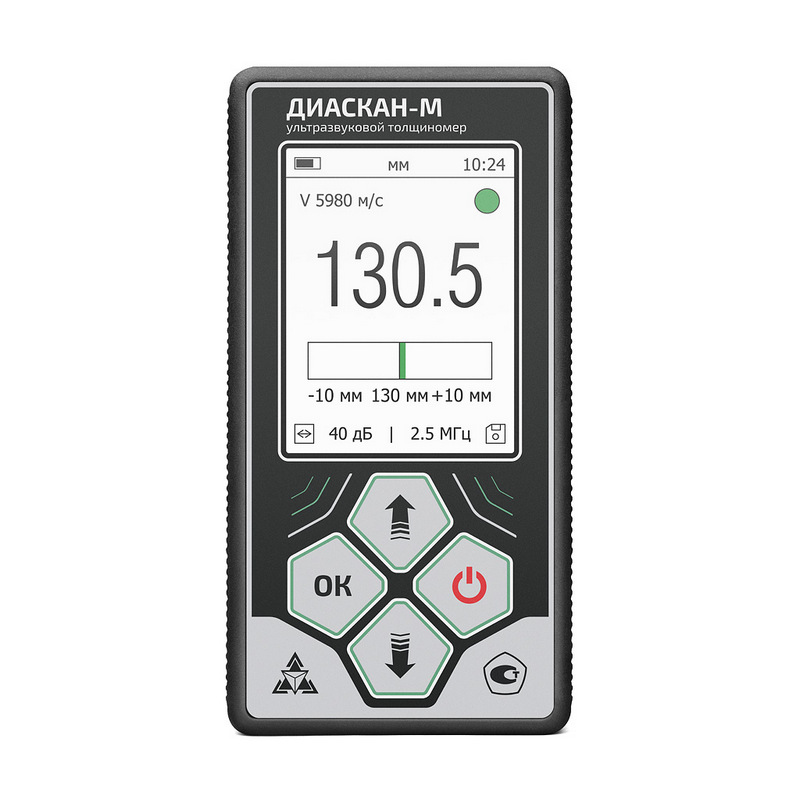

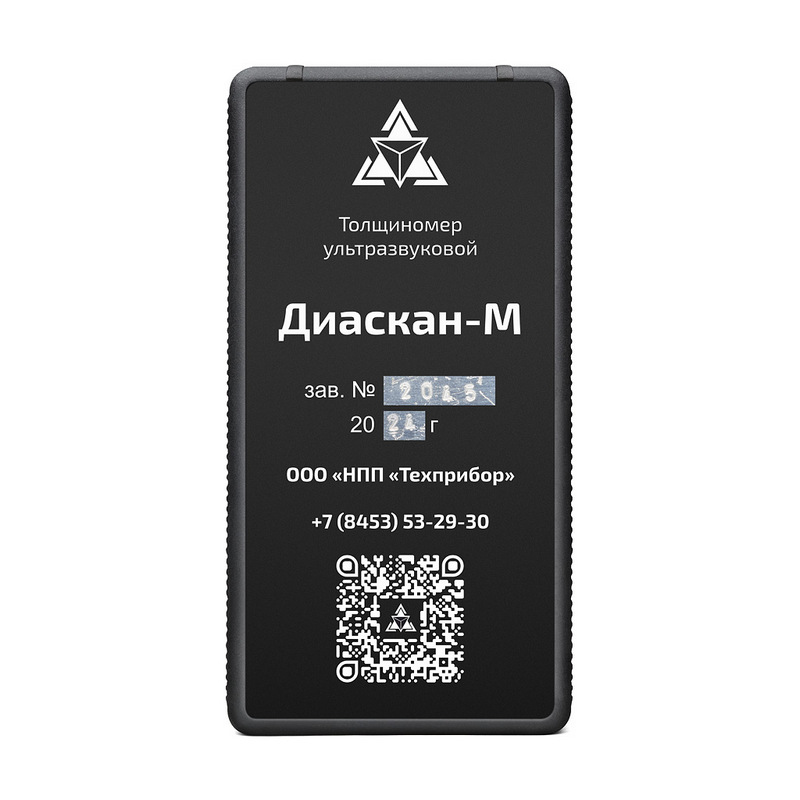

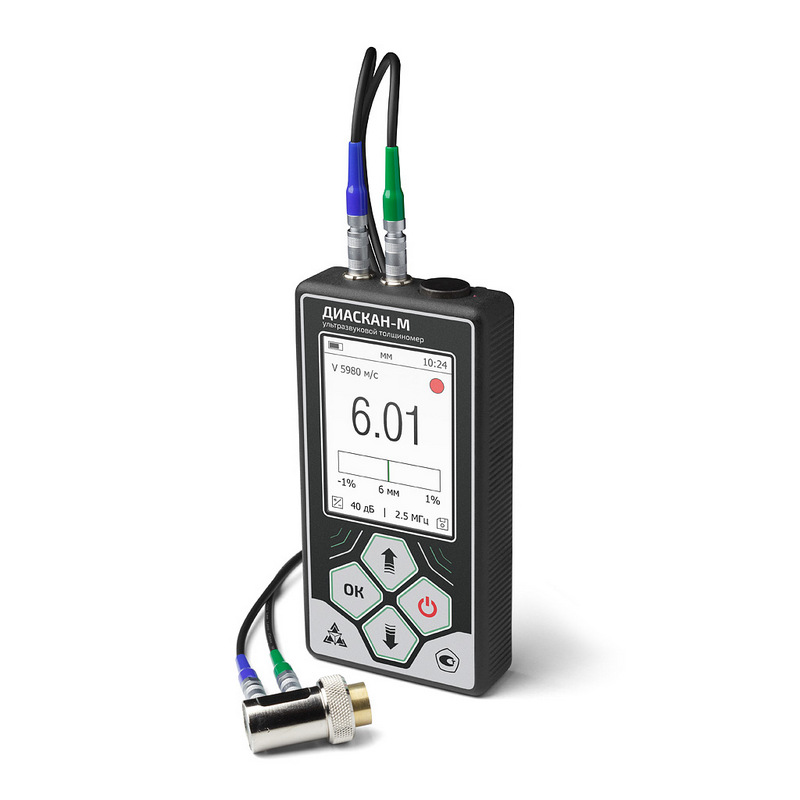

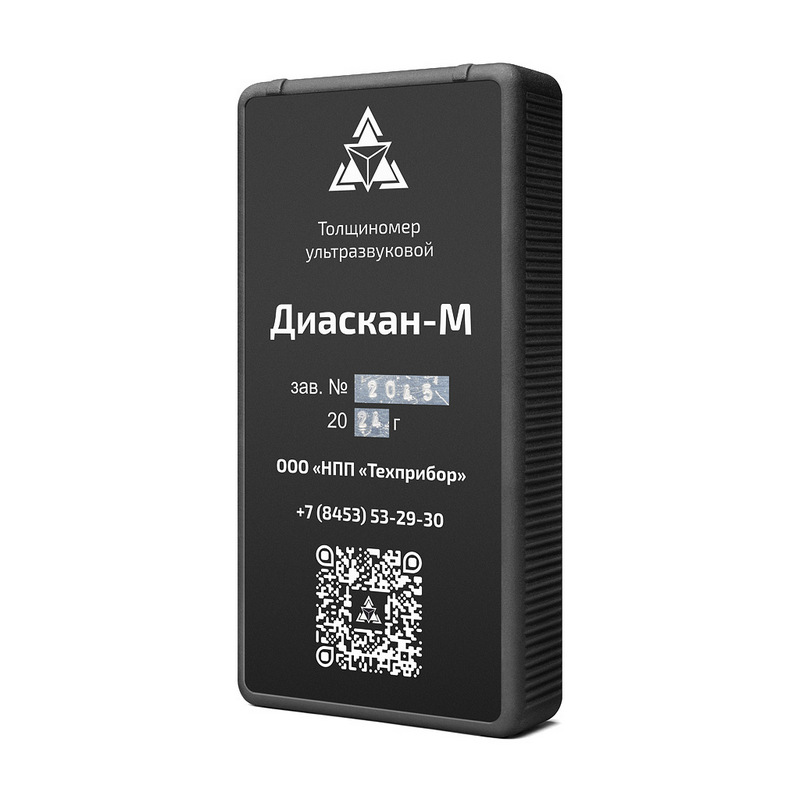

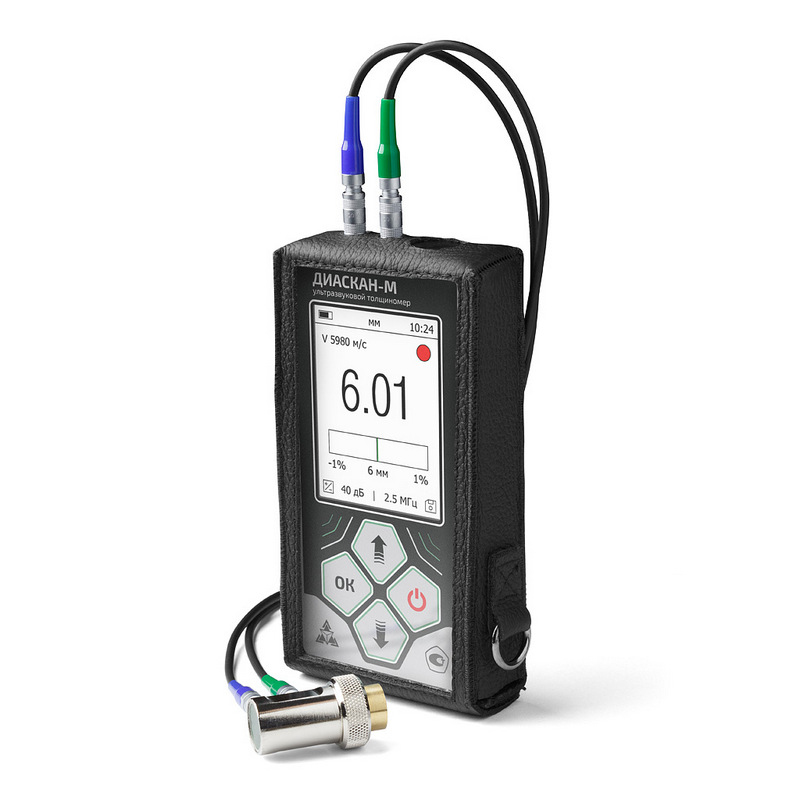

Ультразвуковой толщиномер ДИАСКАН-М
Ультразвуковой толщиномер ДИАСКАН-М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266. Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях. По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008. Прибор не содержит драгоценных материалов.

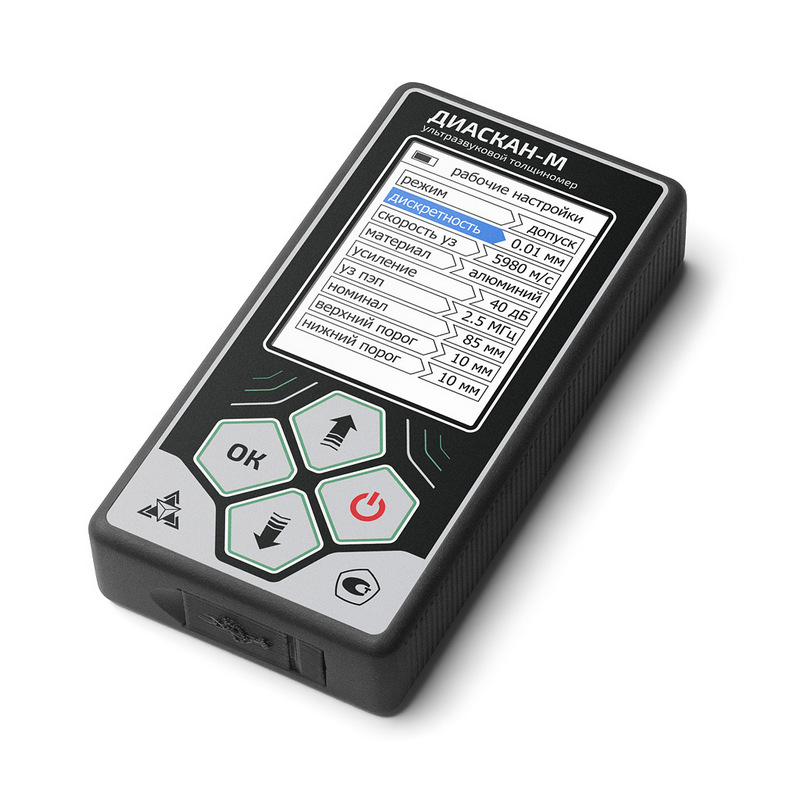

Для ультразвукового толщиномера Диаскан-М доступны следующие режимы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК»:
- Режим «СТАНДАРТ» предназначен для проведения однократных измерений;
- Режим «ПРОФ» предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений;
- Режим «СКОРОСТЬ УЗ» предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца;
- Режим «Б-СКАН» предназначен для отображения профиля сечения исследуемого объекта;
- Режим «ЭТАЛОН» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины;
- Режим «ДОПУСК» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.
Технические характеристики ультразвукового толщиномера ДИАСКАН-М приведены в следующей таблице:
| Параметр | Значения |
| Предел допускаемой основной погрешности при измерении толщины, δн, мм |
± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
| Дискретность | 0,1 или 0,01 |
| Коэффициент усиления входного тракта | до 100 дБ, с шагом 1 дБ |
| Память, не менее | 8 Гб |

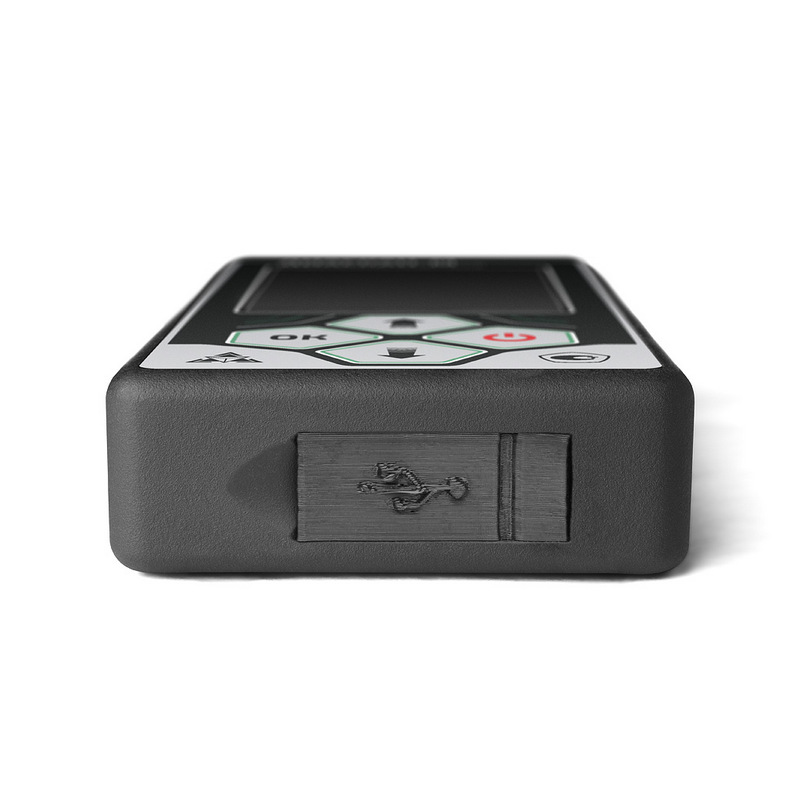

| Интерфейс подключения к ПК | USВ |
| Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. напряжением 5В Li-Pol аккумулятор |
| Время непрерывной работы от встроенного аккумулятора, не менее | 6 часов |
| Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 130х68х25 |
| Рабочий температурный диапазон | от -25°C до +50°C |
| Масса с преобразователем, не более, кг | 0,4 |
Диапазоны измерения толщины при работе с различными преобразователями:

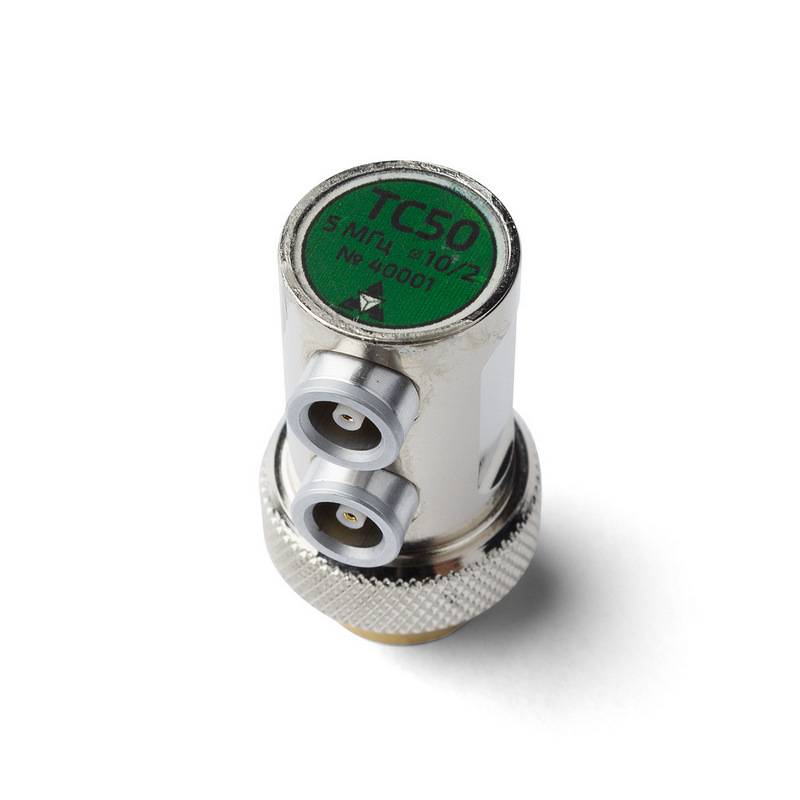

| Тип преобразователя | Диапазон контроля по стали 40Х13, мм |
| ТС50 | 1,5 – 300 |
| ТС25 | 3,0 – 300 |
| ТС10 | 0,5 – 30 |

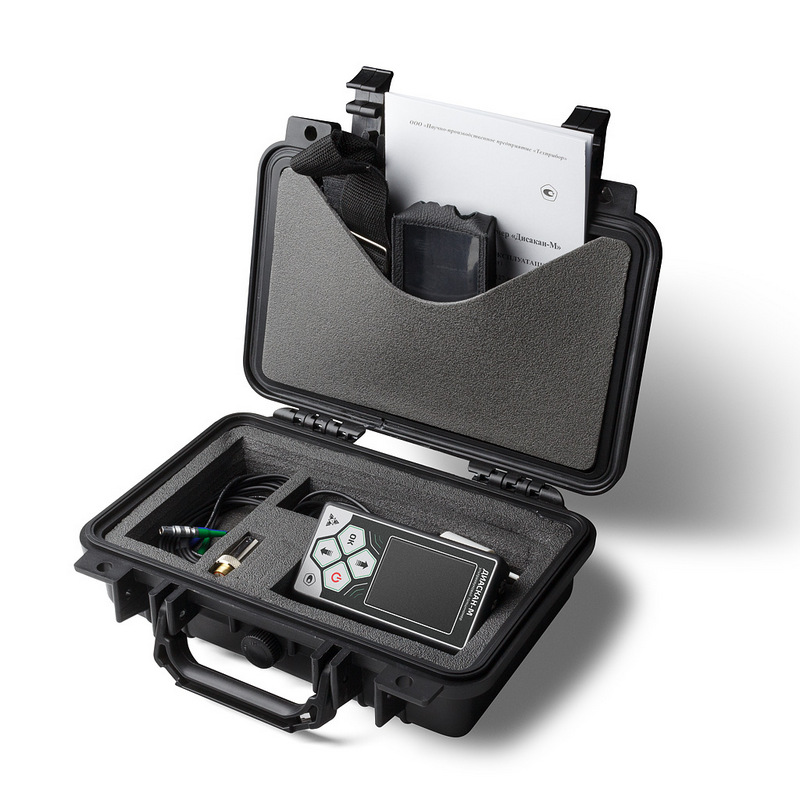

Комплект поставки:
- Блок электронный 1 шт.;

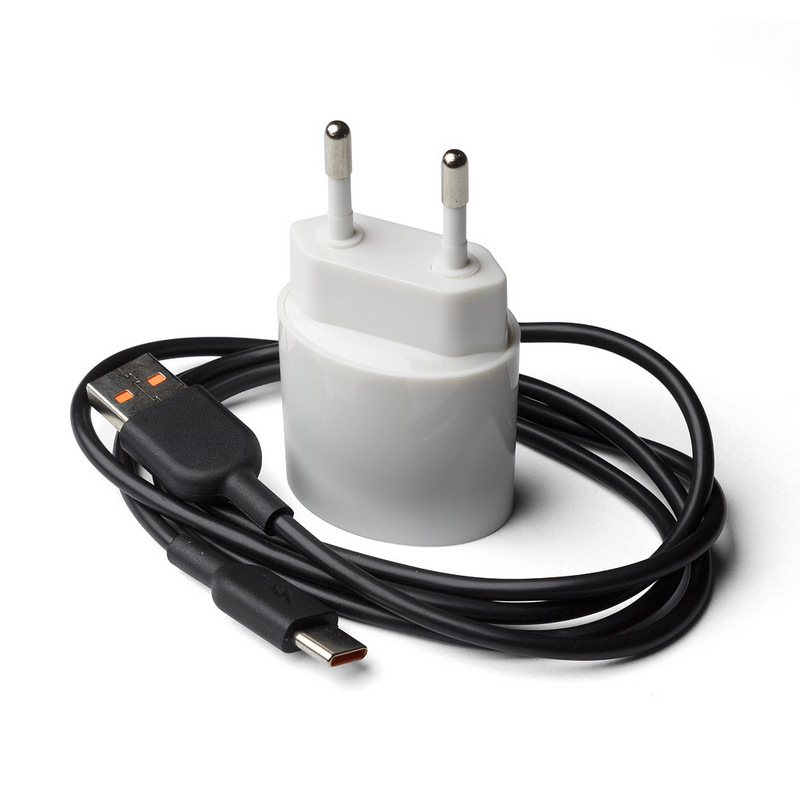

- Блок питания 1 шт.;

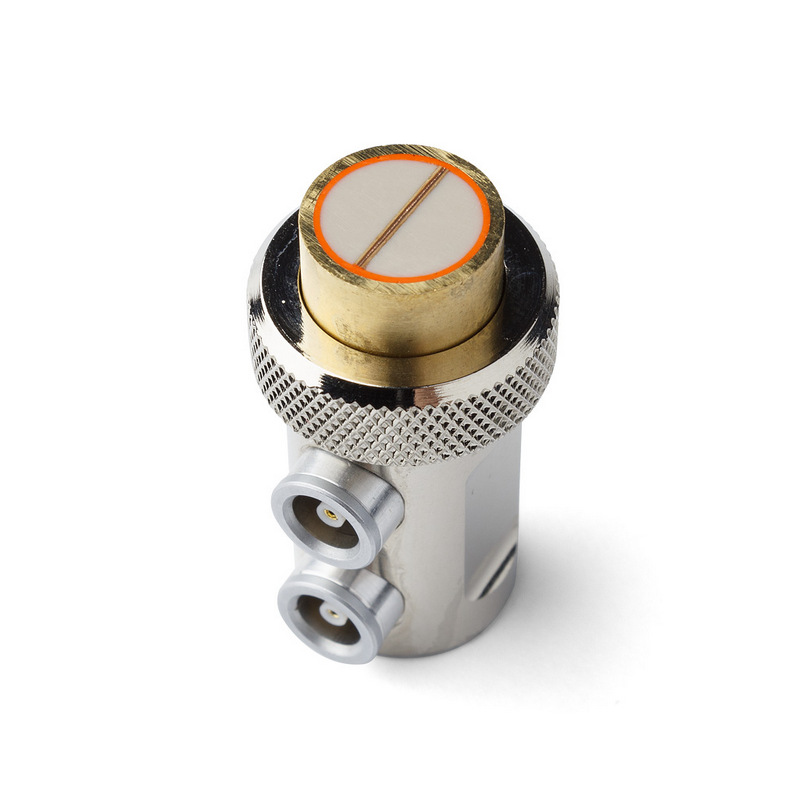

- Преобразователи ультразвуковые по заказу;

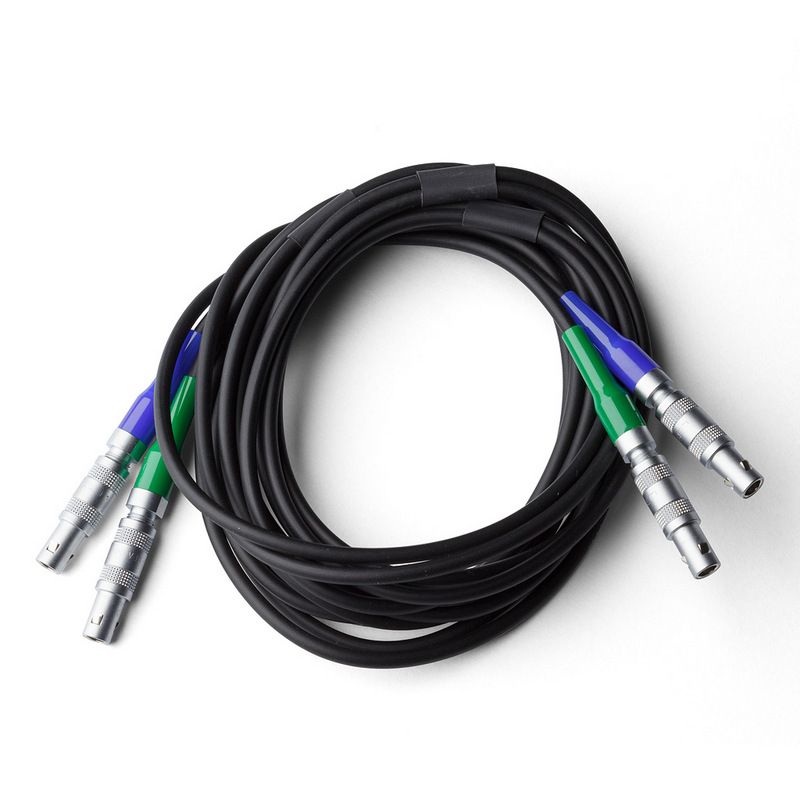

- Кабель подключения преобразователя 1 шт.;
- Кабель подключения к ПК 1 шт.;

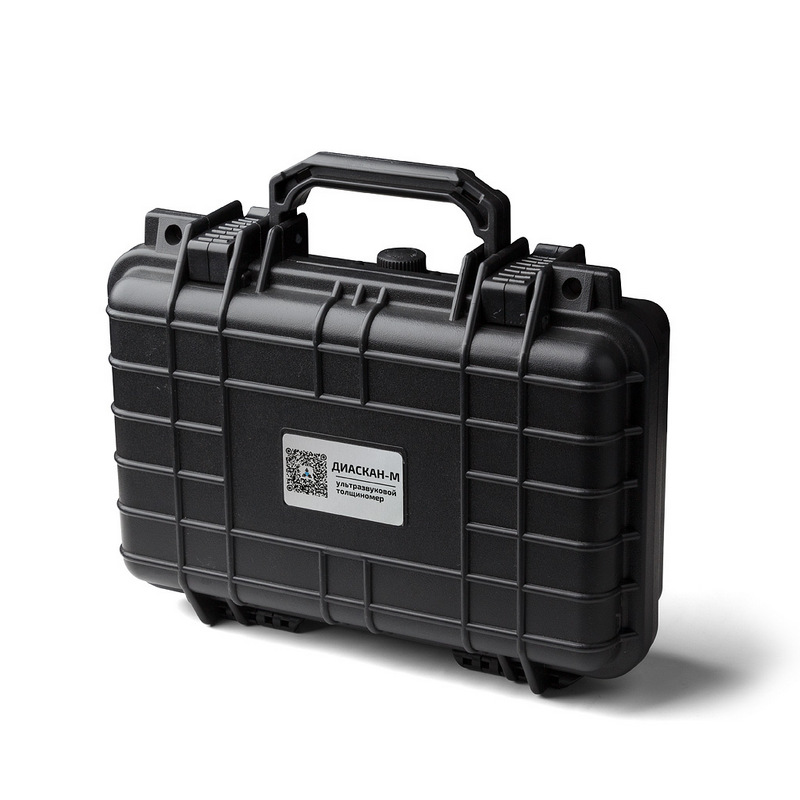

- Кейс для транспортировки и хранения 1 шт.;
- Руководство по эксплуатации 1 шт.
Дополнительные материалы:
- Толщиномер ультразвуковой Диаскан РЭ
- Декларация ЕАЭС Диаскан
- Сертификат об утверждения типа СИ Диаскан
- Свидетельство РЖД ДИАСКАН от 21.03.2025
