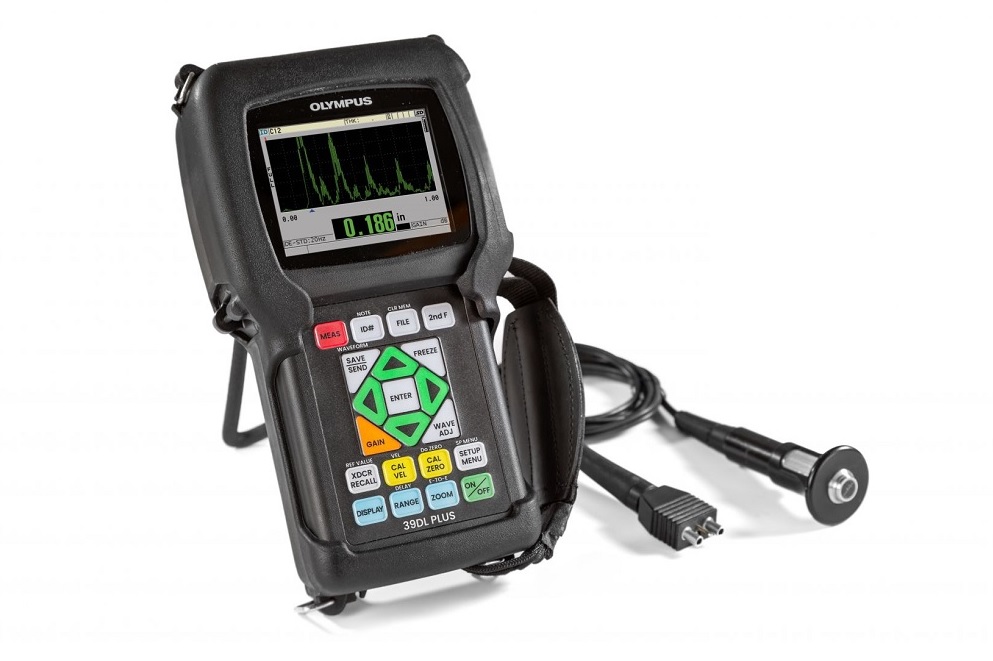

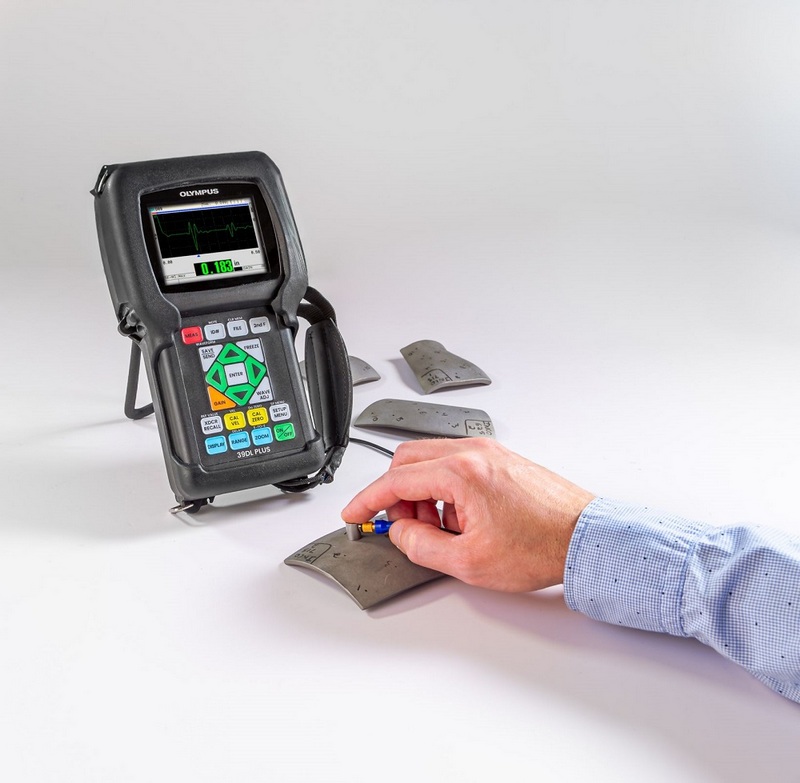

Ультразвуковой толщиномер 39DL PLUS
 |
Ультразвуковой толщиномер 39DL PLUS производства компании Olympus NDT - ультразвуковое оборудование мирового класса, разработанное профессионалами с более чем 35-летним опытом неразрушающего контроля (NDT). Благодаря ультразвуковым возможностям мирового класса, высокой скорости сканирования с частотой обновления до 60 Гц и полностью интегрированному беспроводному подключению этот флагманский портативный толщиномер обеспечивает бесперебойный рабочий процесс, которому вы можете доверять. Конструкция, рассчитанная на долговечность в любых условиях эксплуатации - толщиномер должен продолжать работать, несмотря на удары, падения и грубое обращение. |
Пройти обучение по ультразвуковой толщинометрии можно в нашем аттестационном центре.
Основные характеристики прибора:
- Частота до 60 Гц по сравнению с 30 Гц в предыдущей модели и аналогичных портативных толщиномерах;
- Широкий диапазон толщин: от 0,08 мм (0,003 дюйма) до 635 мм (25 дюймов) в зависимости от материала и выбранного датчика;
- Измерение толщины коррозии с помощью двухэлементных датчиков;
- Программное обеспечение с высоким разрешением (0,001 мм или 0,0001 дюйма). с одноэлементными датчиками с частотой от 2,25 МГц до 30 МГц;
- Технология THRU-COAT™ и эхо-эхо-измерения позволяют проводить измерения через окрашенные и лакированные поверхности;
- Программное обеспечение для измерения содержания оксидов в трубах котлов и окалины внутри них;
- Многослойное программное обеспечение позволяет измерять до четырех слоев одновременно;
- Программное обеспечение с высокой проникающей способностью для таких материалов, как стекловолокно, резина и толстые отливки;
- Стандартное разрешение: 0,01 мм или 0,001 дюйма. для всех датчиков;
- Измерения толщины, скорости и времени пролета;
- Дифференциальный режим и режим скорости уменьшения толщины позволяют отслеживать изменение толщины и ее процентное соотношение с заданным значением;
- Режим B-сканирования с возможностью просмотра 10 000 показаний за сканирование;
- Технология High Dynamic Gain с цифровыми фильтрами оптимизирует начальную настройку усиления на основе калибровки V-образный регулятор для индивидуальной компенсации V-образного хода в условиях коррозии;
- Соответствует стандарту IP67 для защиты от пыли и воды;
- Испытания во взрывоопасной среде, на ударопрочность и вибрацию с использованием стандарта MIL-STD-810H;
- Широкий диапазон рабочих температур: от -10 °C до 50 °C (от 14 °F до 122 °F);
- Разработан в соответствии с EN15317;
- Защитный резиновый чехол с измерительной подставкой;
- Совместим со всеми датчиками и аксессуарами, поддерживаемыми предыдущей моделью.
В работе с толщиномером используют раздельно-совмещенные преобразователи для коррозионного мониторинга. Все стандартные раздельно-совмещенные преобразователи имеют функцию автоматического распознавания, позволяющую автоматически вызвать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного преобразователя. Высокая разрешающая способность позволяет выполнять прецизионные измерения с дискретностью до 0,001 мм.
Раздельно-совмещенные преобразователи Olympus приведены в таблице:
| Код преобразователя | Частота (MHz) | Соединение с кабелем | Расположение разъема | Диапазон измерения стали (mm) | Температурный диапазон °C | Диаметр преобразователя (mm) |
| D797-SM | 2 | Microdot | Верхнее | 3.5 - 635 | -20 - 400 | 22.9 |
| D797 | 2 | неразъемное | Боковое | 3.5 - 635 | -20 - 400 | 22.9 |
| D7910 | 5 | неразъемное | Боковое | 1.0 - 500 | 0 - 50 | 12.7 |
| D799 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 150 | 11 |
| D790-RL | 5 | LEMO | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D790-SL | 5 | LEMO | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D790-SM | 5 | Microdot | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D7906-RM | 5 | Microdot | Боковое | 1.0 - 50 | 0 - 50 | 11 |
| D7906-SM | 5 | Microdot | Верхнее | 1.0 - 50 | 0 - 50 | 11 |
| D791-RM | 5 | Microdot | Боковое | 1.0 - 508 | -20 - 400 | 11 |
| D790 | 5 | неразъемное | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| MTD705 | 5 | Lepra/Con | Боковое | 1.0 - 19 | 0 - 50 | 5.1 |
| D791 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D794 | 5 | неразъемное | Верхнее | 0.75 - 50 | 0 - 50 | 7.2 |
| D7908 | 7.5 | неразъемное | Боковое | 1.0 - 37 | 0 - 50 | 7.2 |
| D798 | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-SM | 7.5 | Microdot | Верхнее | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-LF | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 8.9 |
| D7226 | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 8.9 |
| D7913 | 10 | неразъемное | Боковое | 0.5 - 25 | 0 - 50 | 7.5 |
| D7912 | 10 | неразъемное | Верхнее | 0.5 - 25 | 0 - 50 | 7.5 |
С помощью одноэлементных датчиков можно проводить точные измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент датчиков, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Для использования одноэлементного датчика с прибором 45MG вы должны приобрести дополнительное ПО для одноэлементных преобразователей или опцию повышенного проникновения.
Одноэлементные преобразователи для коррозионного мониторинга Olympus приведены в таблице:
| Преобразователь | Частота (MHz) | Разъем | Диаметр (мм) | Диапазон cталей (мм) | Диапазон температур °C | Кабель |
| V260-SM | 15 | Прямой | 2.00 | от 0.50 до 10.00 | от 0 до 50 | LCM-74-4 |
| V260-RM | 90° | LCM-74-4 | ||||
| V260-45 | 45° | LCM-74-4 | ||||
| M2017 | 20 | 90° | 6.35 | Сталь 0.50 до 12.00 Оксид 0.25 - 1.25 | 0 - 50 | LCM-74-4 |
| M2091 | 20 | 90° | 6.35 | Сталь 0.50 до 12.00 Оксид 0.15 - 1.25 | 0 - 50 | LCM-74-4 |
| E-100-SB | - | Прямой | 28.50 | от 2.00 до 125.00 | 0 - 80 | LCB-74-4 и 1/2XA/E110 |
Комплектация:
- Ультразвуковой толщиномер 39DL PLUS;
- Зарядное устройство/адаптер переменного тока (100 В, 115 В, 230 В, 50–60 Гц);
- Тестовый образец* и контактная жидкость**;
- Защитный резиновый чехол с измерительной подставкой;
- USB-кабель;
- Руководство пользователя;
- Руководство по началу работы.
*Калибровочные блоки необходимы для калибровки ультразвуковых толщиномеров и используются для обеспечения точности, достоверности и надежности ультразвуковых измерений. Калибровочные блоки отвечают требованиям ASTM E797. Доступны метрические калибровочные образцы.
**Контактная жидкость почти всегда необходима для акустической связи между преобразователем и объектом контроля. Компания предлагает различные типы контактной жидкости для практически всех применений.
Данные журнала:
- Внутренняя память содержит 792 832 записи о толщине или 20 000 осциллограмм с записями о толщине;
- Имя файла из 32 символов;
- 9 форматов файлов: пошаговый, последовательный, последовательный с пользовательской точкой, 2D-сетка, 2D-сетка с пользовательской точкой, 3D-сетка, 3D-пользовательский, boiler и ручной;
- Идентификатор из 20 символов (местоположение измерения толщины или TML);
- Для каждого идентификатора можно хранить до 4 заметок;
- Храните заметки по одному или нескольким идентификационным номерам.
Анализ данных:
- Встроенный статистический отчет;
- Быстрая оценка показаний: встроенная таблица базы данных с тремя программируемыми цветами, настроенными на определенные значения толщины;
- Беспроводное подключение к приложению Link Plus для iOS, программному обеспечению Link-Wedge или приложению Inspection Project Manager (IPM) позволяет легко обмениваться результатами;
- Используйте программное обеспечение GageView™ для гибкого просмотра данных с помощью проводного подключения.
Передача данных:
- Беспроводной обмен данными: встроенные Wi-Fi® и Bluetooth®;
- Проводная передача данных: коммуникационные порты USB и RS-232;
- Двусторонняя передача настроек одноэлементных и двухэлементных датчиков;
- Копирование файлов между внутренними/внешними картами памяти microSD™; прямой экспорт внутренних файлов на карту microSD в формате CSV, совместимом с Excel;
- Программное обеспечение для ПК;
- Программа GageView™ interface, приложение для Windows, собирает, создает, печатает данные с датчика 39DL PLUS и управляет ими. Программное обеспечение взаимодействует с датчиком через порты USB и RS-232 и может считывать и записывать данные на карту памяти microSD;
- Создавайте наборы данных и обзоры;
- Редактируйте сохраненные данные;
- Просматривайте файлы наборов данных и обзоров, включая показания толщины, значения настройки датчика и значения настройки преобразователя;
- Загружайте и выгружайте обзоры толщины в датчик и из датчика;
- Экспортируйте обзоры в электронные таблицы и другие программы;
- Собирайте снимки экрана;
- Распечатайте отчеты, такие как толщина, таблица настроек, статистика и цветовая сетка;
- Обновите операционное программное обеспечение;
- Загрузите файлы настроек одноэлементных и двухэлементных датчиков;
- Обзор B-scan.
