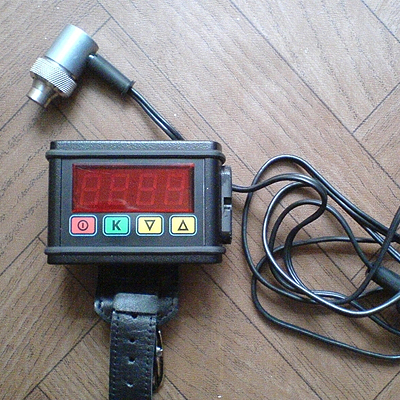

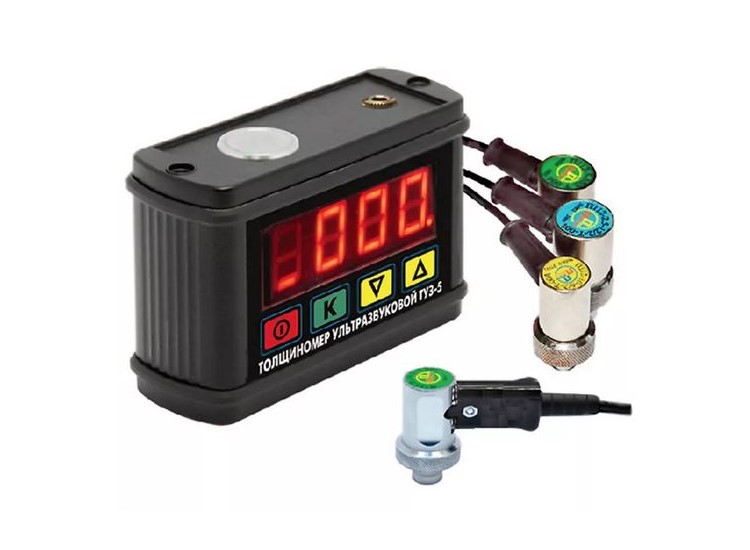

Ультразвуковой толщиномер ТУЗ-5
Ультразвуковой толщиномер ТУЗ-5 предназначен для оперативного измерения толщины изделий из различных материалов и скорости распространения ультразвуковых колебаний при одностороннем доступе к ним. Толщиномер металла ТУЗ-5 может применяться в различных отраслях промышленности для измерения толщины стенок емкостей, труб, корпусных деталей, листов и т. п., в том числе с корродированными поверхностями, при производстве и эксплуатации. Прибор сохраняет работоспособность при измерении толщины изделий из конструкционных металлических сплавов со скоростью распространения продольных УЗК от 4000 до 6500 м/с с затуханием УЗК на частоте 2,5 МГц до 0,1 дБ/см и на частоте 5 МГц до 10 дБ/см.
Принцип действия толщиномера ТУЗ-5 основан на формировании ультразвуковых зондирующих импульсов, приеме ультразвуковых импульсов, отраженных от границы объекта контроля, и измерении времени распространения УЗК в объекте контроля, пропорционального толщине изделия.
Конструкция толщиномера обеспечивает работу в режимах повышенной и пониженной чувствительности для контроля материалов с высоким затуханием УЗК и материалов с повышенным рассеянием УЗК на кристаллической структуре.
Предельные значения параметров контролируемых объектов:
- максимально допустимое значение параметра шероховатости со стороны ввода УЗК - Rz = 160 мкм;
- максимально допустимое значение параметра шероховатости со стороны, противоположной стороне ввода УЗК - Rz = 320 мкм;
- максимальная непараллельность поверхностей – 3 мм на участке базовой длины 20 мм;
- максимальная температура поверхности контролируемого изделия – 50°С.
Преимущества толщиномера ТУЗ-5:
- малый вес;
- малые габаритные размеры;
- широкий диапазон контролируемых толщин;
- большая продолжительность работы;
- автоматическая калибровка «0» датчика;
- наличие на корпусе образца толщины «3 мм»;
- широкий температурный диапазон работ;

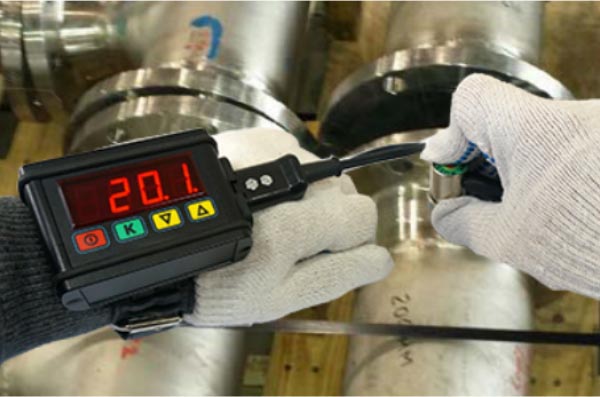

- возможность крепления на руку.
Толщиномер ТУЗ-5 разработан и собран в РФ и зарегистрирован в Госреестре средств измерений РФ (№ 49184-12). Гарантия производителя - 1 год.
Технические характеристики ультразвукового толщиномера ТУЗ-5 приведены в следующей таблице:
| Параметр | Значения |
| Диапазон измеряемых толщин | 0,6 - 300 мм |
| Диапазон измерения скорости ультразвуковых колебаний | от 4000 до 6500 м/с |
| Допускаемая абсолютная погрешность при измерении толщины | ± (0,1 + 0,005×Hх) мм |
| Допускаемая относительная погрешность при измерении скорости распространения УЗК | ± 1,5 % |
| Допускаемая дополнительная погрешность при шероховатости поверхности Rz=320 мкм | ± 0,2 мм |
| Допускаемая дополнительная погрешность при радиусе кривизны поверхности Rz=80 мм | ± 0,1 мм |
| Масса толщиномера с одним ПЭП | 0,3 кг |
| Габаритные размеры толщиномера | 64х89х36 мм |
| Время установления рабочего режима | 10 с |
| Время непрерывной работы | 20 часов |
| Степень защиты корпуса | IР64 |
| Температурный режим | -30...+50˚С |
| Особенности толщиномера | корпус выполнен из металла, малые габаритные размеры? возможность крепления на руку |
Комплект поставки:
- Блок электронный
- ПЭП
- Устройство зарядное ЗУ-5
- Ремень ручной
- Руководство по эксплуатации ТУЗ-5.76005454.01 РЭ
- Тара упаковочная
Дополнительные материалы:
